Как правильно сделать абиссинский колодец: подбор насоса и обустройство своими руками

Выбор насосного оборудования

Самым простым вариантом можно считать ручные насосы. Они очень просто устанавливаются и не требуют прокладки трубопровода и подключения к электросети. Однако такой вариант подходит при сезонном использовании колодца для полива сада и огорода. В тех случаях, когда абиссинские грунтовые скважины на воду будут использоваться для подачи воды в дом в течение всего года, лучше выбрать электрический агрегат и дополнительно установить блок для автоматического включения и отключения устройства.

Пример ручного насоса

При подборе модели учитываются такие параметры как производительность, высота напора и чувствительность к абразивным примесям. Оптимальная производительность для обеспечения водой средней семьи составляет 2-3 куб. м в час. Высоту напора определяют следующим образом: замеряют расстояние от точки забора воды до самой высокой точки потребления, к этому добавляют по 1 м за каждые 10 м горизонтального водопровода и еще 20% от получившейся цифры в качестве запаса на потерю давления в местах поворотов и стыков.

Поскольку в первом пласте вода обычно имеет большое количество абразивных примесей, а сделанный самостоятельно фильтр не сможет задержать все частицы, насос для абиссинской скважины подбирают из моделей, рабочие элементы которых нечувствительны к песку или глине. Лучше приобретать более дорогие насосы от проверенных производителей, которые используют только качественные и прочные материалы.

«Обустройство устройства»

Конструкция, придуманная очень давно, с того времени изменилась не очень сильно. Может быть, потому, что на некоторое время абиссинские колодцы были забыты. Есть 2 способа достичь цели — забивной метод и бурение. Нет, их больше, но эти самые популярные.

Без бабы никак не обойтись

Это достаточно простое устройство состоит из двух главных частей.

1. Буровой снаряд. Это острый конус-наконечник, разрезающий грунт, и ствол — труба, которую во время работ наращивают по мере ее углубления в почву.
2. Копер — часть, включающая металлическую треногу и увесистый (бетонный) снаряд. Вершину первого элемента оборудуют двумя блоками, через которые протягивают крепкие веревки (тросы). К ним привязывают груз, который называют «строительной бабой».

Натягивая веревки, снаряд-тяжеловес поднимают к самому верху треноги. Потом их отпускают, в результате баба падает на подбабок — подобие наковальни, которое надежно зафиксировано на отрезке трубы. Это хомут, состоящий из 2 частей. Площадь поверхности его больше, чем у дна снаряда.

В результате таких действий ствол постепенно уходит в почву. Когда в грунт погружается один отрезок трубы, подбабок снимают, к стволу прикручивают новый, затем на нем снова фиксируют хомут. Такие работы ведут до достижения наращиваемой трубой водоносного слоя. Его не только вскрывают, но и углубляются в пласт ка минимум на метр. Специалисты рекомендуют пересекать его на 2/3, однако буровику-любителю вряд ли известны точные размеры водоносного горизонта.

Для периодической проверки на появление в стволе воды используют довольно простое народное изобретение — крупную гайку, зафиксированную на шнуре горизонтально. При соприкосновении ее с водой любой строитель обязательно услышит довольно громкий шлепок. Еще один вариант теста — подливание в ствол воды. Если она вдруг резко исчезла, то цель достигнута

Так же важно определить, когда надо прекратить бурение. Это делают по скорости проходки

Когда достигают водоносного слоя, она возрастает

И снова падает, когда копье вонзается в глину

Когда достигают водоносного слоя, она возрастает. И снова падает, когда копье вонзается в глину.

Плюс метода — достаточно быстрое проведение работ и получение желанного абиссинского колодца. Минус тоже есть, это повышенная нагрузка на резьбовые соединения. При их повреждении потеря герметичности неминуема, поэтому вода станет непригодной для домашних нужд.

Щадящий метод бурения

Этот вид работы более тяжел, поэтому лучше пользоваться компактными буровыми установками, однако есть самодельная конструкция, значительно облегчающая труд. Она состоит из:

• треноги с воротом;
• блока, укрепленного наверху.

Буровой снаряд достают из грунта с помощью блока, троса и лебедки. В этом случае трубопроводу не угрожает потеря целостности. Абиссинскую скважину проделывают, используя специальный бур — шнек — стальную трубу с лопастями, приваренными по спирали. Вращая, снаряд углубляют в грунт. После того как он уходит на всю глубину, его вынимают, грунт между лопастями удаляют, а операцию продолжают. Трубы могут иметь резьбовое соединение, либо скрепляться шпильками.

Так как при последнем способе трудозатраты значительно больше, да и времени процесс отнимет много, большинство предпочитает первый метод. Самостоятельно изготовленные конструкции советуют использовать только в том случае, если есть стопроцентная уверенность в близости воды.

Устройство. Из чего состоит?

1. Наконечник. Тяжелый и острый наконечник, которым пробивают почву. С одной стороны это плюс колодца, поскольку полноценное бурение не требуется. С другой стороны минус, потому что в скважину, которая пробивается острием, невозможно опустить даже самый маленький погружной насос. Поэтому вакуумный насос, ручной или электрический, располагается на поверхности.
2. Фильтр. Водяной фильтр состоит из трубы с многочисленными просверленными отверстиями диаметром около 0.8 см. С внешней стороны фильтр защищается мелкой металлической сеткой галунного плетения, чтобы избежать проникновения крупных частиц песка. Отрезок трубы с фильтром погружается в водоносный слой, крепится непосредственно под наконечником (разумеется, фильтр закрепляется после того, как водяной слой найден)
3. Труба. Полая стальная труба, состоит из сегментов от 1 до 3 метров длиной, герметично прилегающих друг к другу. Обычно используется винтовая резьба, обмотка и герметики. Длина сегментов определяется скоростью прохождения породы и технологией пробивки.
4. Насос. Располагается на поверхности. и подключается к системе дополнительной очистки, накопительному баку и так далее. Желательно продублировать электрический насос ручным. Это делается для того, чтобы при отключении электроэнергии можно быть воспользоваться насосом.

Основные элементы абсиинского колодца

Абиссинский насос идеален для водоснабжения дачи в летнее время. Для использования скважины в зимний период, необходимо строить защиту от холода, кессонную камеру, в которой расположится насос, прокладывать трубы в траншее ниже точки промерзания почвы. Планировать, как именно будет использоваться скважина, желательно до начала бурения.

При бурении скважины в непромерзающем подвале, можно отказаться от кессонной камеры или приямка.

Происхождение названия «абиссинский колодец» ↑

Немного о происхождении термина. При чём тут древняя Абиссиния (Эфиопия), родина Абрама Петровича Ганнибала, воспетая Николаем Гумилёвым? В 1868 году произошёл политический конфликт между Британской и Эфиопской империями, переросший в военное противостояние. В результате небольшой британский экспедиционный корпус одержал убедительную победу, наголову разгромив многократно превосходящее численностью эфиопское войско. Однако и англичанам пришлось несладко, они в течение полутора лет вынуждены были сражаться в незнакомой им местности, в окружении враждебно настроенных племён. Серьёзной проблемой было снабжение, в первую очередь питьевой водой. Найти источник в засушливых районах, лишённых поверхностных источников, было порой непросто. Колодцы близлежащих поселений нередко оказывались отравлены противником. Вопросом выживания стал самостоятельный поиск и получение достаточного количества пригодной для питья воды в походных условиях. Делать это нужно было постоянно, в короткие сроки и простыми средствами. Строить традиционные колодцы вручную в условиях постоянной передислокации частей  было нереально. Задачу решили, поставив войскам несколько десятков малогабаритных бурильных установок конструкции американского инженера Нортона. Кстати, встречающийся в литературе термин «нортоновский колодец» — синоним «абиссинского».

Забивание абиссинского колодца своими руками: порядок работ

Перед началом забивки колодца определите глубину водоносного слоя

На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.

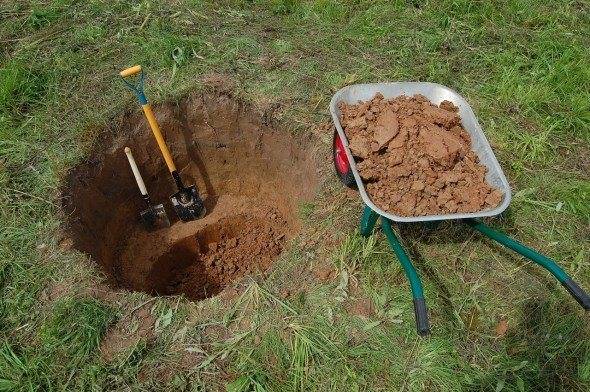

Перед бурением скважины выкопайте яму глубиной до 1 м

Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.

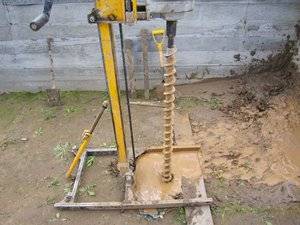

Для создания колодца проще всего использовать ручной бур

Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.

Абиссинский колодец нужно промывать, пока вода не станет чистой

Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.

Забетонируйте или закройте камнями площадку вокруг скважины-иглы

Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.

По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.

Зачем нужна желонка?

Желонка (а еще ее называют «бур-желонкой») — особый буровой снаряд для рыхлых грунтов. Если забивается абиссинский колодец (например, на дачном участке), желонкой обзавестись очень желательно. Ведь даже самая надежная скважина, если ее долго не использовать, может заглиниться (особенно, если пробита в аллювиальном или моренном грунте). Вот желонкой его и прочищают — бросают в колодец на веревке, затем вытягивают и выбрасывают собранную взвесь. Причем сделать такую желонку несложно и своими руками.

Самодельное устройство не требует точности в размерах и конструкции. Достаточно будет примерно соблюсти пропорции, ориентируясь на схему или даже рисунок желонки. И жесткой штанги она тоже не потребует, в отличие от других подобных приспособлений.

(90 голос., средний: 4,70 из 5)

Преимущества и недостатки «абиссинки»

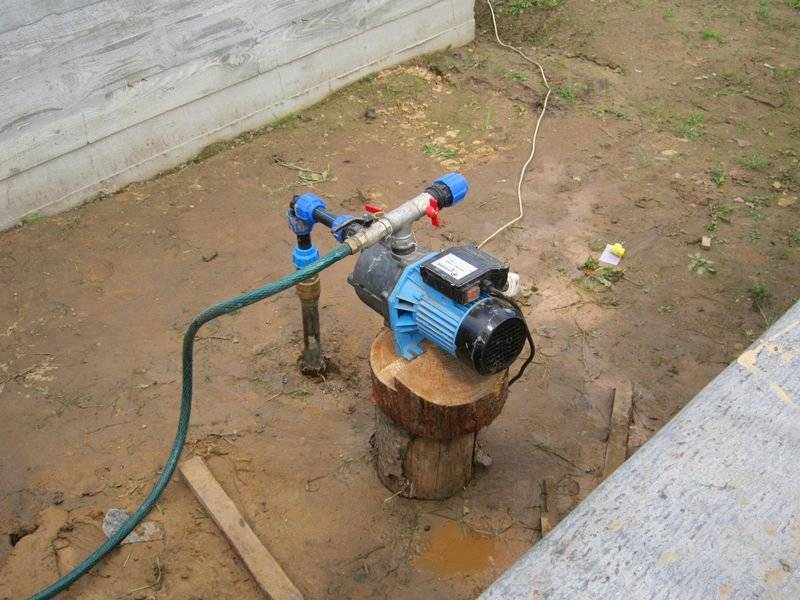

Фото на дачном участке

Многие специалисты и пользователи считают, что скважина-игла – один из наилучших вариантов водоснабжения на дачном участке. Такое мнение связано с большим количеством плюсов этого источника воды:

1. Скважину-иглу очень просто монтировать, на всю процедуру обустройства уходит в среднем 10 часов. Для этого не нужно нанимать специальную технику, возможность подъезда которой зачастую затруднена.
2. Абиссинский колодец можно обустроить как снаружи здания, так и внутри, что делает возможным использование источника в зимнее время.
3. Такая скважина подходит для участков, в которых нет электричества, так как можно установить ручной насос. Если в подаче электроэнергии бывают перебои, то есть возможность укомплектовать источник 2 видами водоподъемного оборудования: ручным и электрическим.
4. При необходимости все элементы скважины можно демонтировать и перенести в другое место.
5. Вода в «абиссинке» не подвергается такому влиянию верхводки и поверхностных стоков, как колодезная. А по минеральному составу источник превосходит артезианскую скважину. Для воды абиссинского колодца не характерно присутствие неорганического железа и высокая концентрация солей жесткости.
6. Дебет скважины составляет от 0,5 до 3 м3/час, что вполне достаточно для хозяйственных нужд дачного дома и даже полива посадок.
7. Чтобы ее воссоздать, не нужно получать лицензию.
8. Итоговая стоимость источника не велика, к тому же фильтр, тело колодца и даже ручную помпу можно изготовить самостоятельно.

К основному недостатку «абиссинки» относится возможность просачивания загрязнителей в воду с поверхности. Об этом не стоит забывать при выборе места для скважины.

Общий принцип возведения абиссинских колодцев

Задумываясь над тем, как возвести абиссинский колодец своими руками, в первую очередь нужно ознакомиться с общим принципом проведения работ, который достаточно прост. Технология заключается в прокалывании грунта на глубину прохождения водоносных слоёв трубами диаметром в 1 дюйм. С этой целью на конце трубы закрепляется специальный наконечник, которым и проделывается скважина-игла.

Плюсом такой конструкции является возможность использования тонких труб до 1,5 дюйма, которые намного дешевле, чем обсадные аналоги, применяемые в стандартных скважинах на песок. На углублённой трубе устанавливается самовсасывающее насосное изделие, работающее по вакуумному принципу. Благодаря простоте абиссинского колодца, в случае нехватки воды можно соорудить несколько скважин.

Но даже учитывая сравнительно невысокие трудозатраты и дешевизну расходных материалов, изготовление скважины-иглы, возможно, не на любом приусадебном участке. В первую очередь это обусловлено глубиной залегания водоносных пластов, вскрытых после бурения. Хотя это не значит, что абиссинский колодец не может возводиться при прохождении подземного водного источника глубже восьми метров. Очень часто глубина сооружения достигает 10–15 метров, а иногда и больше, но в такой ситуации использование скважины-иглы становится нерациональным и неудобным.

Выяснить пьезометрический уровень водных ресурсов можно или у соседей, которые уже пользуются колодцем на воду, или в специальных службах, занимающихся бурением скважин, но услуги последних не бесплатные. При этом нет ничего страшного, если вода протекает на несколько метров глубже планируемых показателей. В такой ситуации просто придётся заглубить абиссинский колодец в котлован подходящих размеров.

Также немаловажную роль играет грунт над водоносным слоем. Если это песок, то возведение абиссинского колодца для питьевой воды своими руками не доставит домовладельцу особых хлопот. В ситуации, когда над источником воды расположились каменные породы, то от бурения скважины-иглы целесообразно отказаться, так как это будет невыгодно как со стороны трудозатрат, так и в финансовом плане.

Скважина из Эфиопии – начинаем строительство

Колодец-игла – это буровая колонна, которую заглубляют в грунт по технологии ударного бурения без применения обсадной трубы. Подобная методика в профессиональном бурении практически никогда не используется. А вот для создания дачной точки водозабора своими руками она подходит идеально.

Суть работ при этом заключается в следующем. Вам нужно пробить землю с помощью труб сечением порядка 1–1,5 дюймов на глубину расположения слоя воды. Чтобы добиться этого, следует присоединить тонкий наконечник к торцу трубного изделия. Именно за счет такого простого приспособления и создается колодец-игла.

Тонкий наконечник, присоединенный к трубе

Для обустройства абиссинской скважины вам понадобится набор разных труб (необязательно приобретать новые изделия, вполне подойдут и уже использованные ранее), агрегат для сварки, кувалда, садовый бур, нержавеющая галунная сетка, проволока сечением примерно 0,25 мм, молоток, хомуты, дрель, болгарка, насос, функционирующий по принципу создания вакуума, специальные муфты.

Своими руками колодец делаете по приведенному далее алгоритму. Сначала берете обычный садовый бур и при помощи полудюймовых труб длиной 1–2 м наращиваете его. Объясним, что подразумевается под этой операцией. Вам необходимо при помощи болтов и муфт, изготовленных из труб сечением 3/4 дюйма, создать специальную конструкцию. А затем присоединить ее к буру.

Сооружение из труб должно получиться максимально герметичным. Если не соблюдать этой рекомендации, конструкция не сможет выполнить своей задачи. Требуемой герметичности мест соединения труб добиваются их уплотнением при помощи краски (масляной), силиконовых составов, сантехнического льна.

На конец самодельной конструкции устанавливаете специальный фильтр в виде иглы. Он делает добываемую воду чистой, предохраняет скважину от заиливания и помогает буру пробивать грунт. Фильтр желательно делать из отрезков труб, которые применялись для создания конструкции. Тогда между ее элементами не возникнет реакции электрохимической коррозии.

В следующем разделе мы подробно рассказываем о том, как сделать фильтр для абиссинской скважины. Внимательно изучите его.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений
Фото из

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

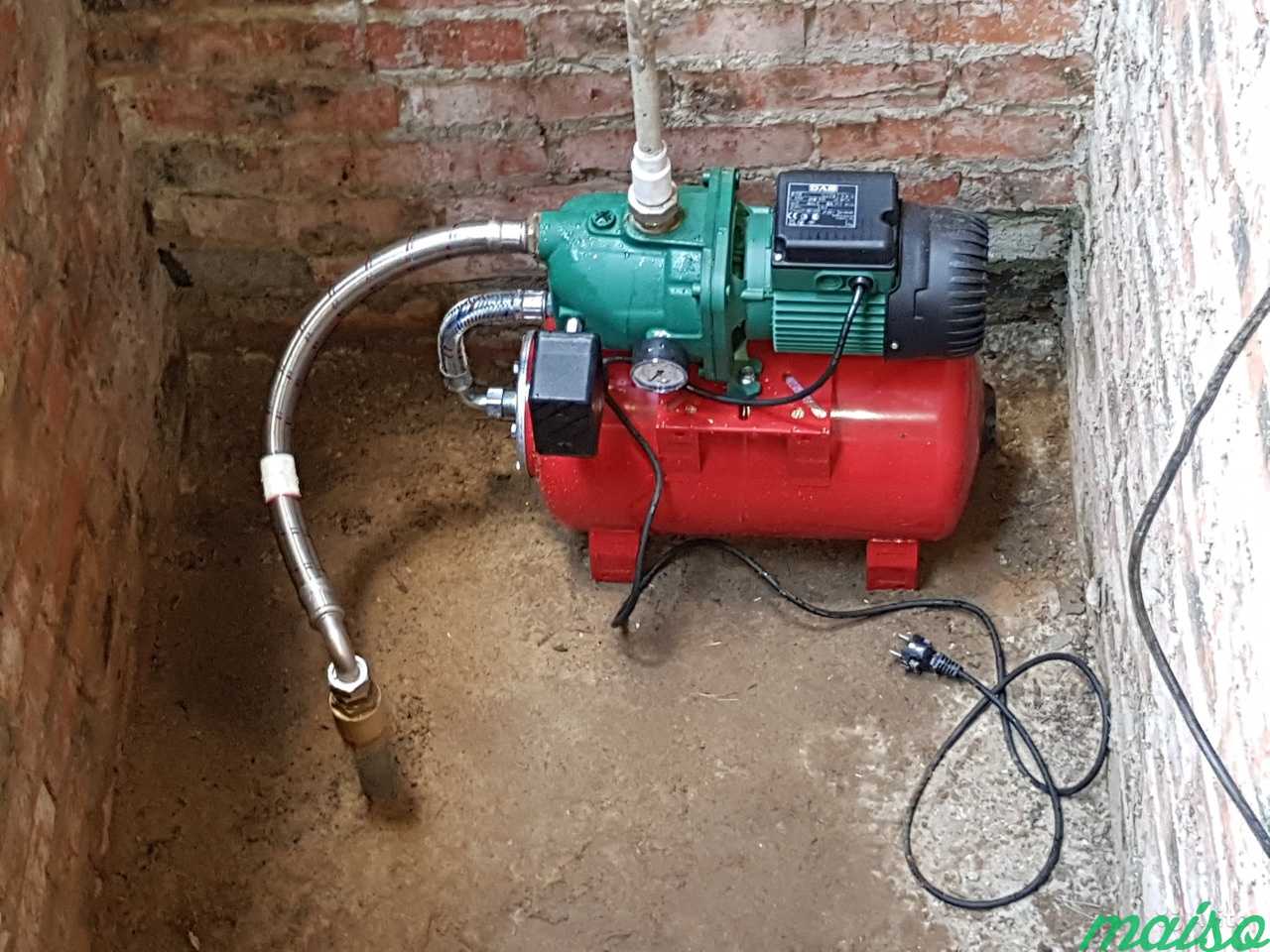

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Способы самостоятельного создания абиссинской скважины

Услуги специализированных компаний, выполняющих бурение на воду и даже аренда спецтехники – достаточно дороги. В то же время существует несколько способов, как сделать абиссинский колодец своими руками.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Ширина бура любого типа должна соответствовать диаметру обсадной трубы.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка абиссинского колодца с помощью бабки с подбабком

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Забивка скважины иглы штангой

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

В конструкции абиссинского колодца выделяют две основных составляющих:

• Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
• Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Установка кессонной камеры

Абиссинский колодец можно оборудовать кессоном. Он нужен в тех случаях, когда воду качают при помощи электрического насоса, а сам колодец находится на улице. Для установки кессона вокруг скважины копают котлован глубиной чуть ниже уровня промерзания грунта. Ширина котлована должна позволять спускаться и обслуживать насосное оборудование. Одновременно можно прокопать траншею для того, чтобы завести воду в дом. Дно котлована и траншеи засыпают песком и трамбуют. Далее в котлован устанавливают железобетонные кольца, на уровне траншеи пробивают в кольце отверстие для вывода трубы. Дно котлована бетонируют и оставляют на несколько дней для затвердения. Сверху устанавливают крышку с люком, швы промазывают цементным раствором или специальной мастикой-герметиком. Далее монтируют насосное оборудование и гидроаккумулятор, подключают скважину к насосу и проверяют работоспособность. Крышку кессона утепляют.

Чтобы сделать абиссинский колодец своими руками, не требуется оформления документов, при этом она обеспечит чистой водой на долгие годы. В большом хозяйстве простота его устройства позволит пробурить 2-3 колодца – в доме, для полива участка, для животных. Вода, полученная из абиссинского колодца, отличается чистотой и отсутствием большого количества солей и минералов, что свойственно артезианской. Она не требует специальной очистки и подходит для всех нужд.

Что учесть перед принятием решения?

Обустройство абиссинского колодца возможно далеко не на любой территории.

Потенциальные препятствия

Ограничения касаются типа грунта, глубины водоносного горизонта в конкретной местности, качества и количества воды.

1. Почва участка — первый возможный камень преткновения. Сделать абиссинскую скважину не составит труда, если грунт песчаный — легкий и податливый. Совсем иначе выглядит работа с глинистой тяжелой почвой, она уже потребует значительных усилий. Самый худший вариант — каменистый участок, изобилующий крупными валунами. В этом случае, чтобы сберечь нервные клетки, от этой идеи лучше сразу отказаться.
2. Первый водоносный слой — еще одно потенциальное препятствие. Глубина залегания данного пласта не должна быть больше 8 м. В противном случае поднять воду будет очень трудно, потребуется мощный насос, а ручному устройству эта операция будет не по силам. Поэтому сначала хозяину участка лучше поинтересоваться у соседей, какая глубина горизонта в этой местности. Либо проверить самому — с помощью веревки с грузом и чужого колодца.
3. Соответствие воды санитарным нормам. Перед планированием сооружения «абиссинца» нужно убедиться в качестве воды. Первый водоносный горизонт — самый уязвимый слой. Испортить его могут небрежно сооруженные выгребные ямы по соседству, близлежащие заводы, фабрики, нитраты и пестициды, которыми щедро посыпают поля. Поэтому образец, взятый из соседских колодцев поздней весной, лучше отнести на бактериологический и химический анализ в СЭС.
4. Дебит скважины. Это максимальный объем воды, получаемый из скважины за час. Данный показатель зависит только от насыщенности водоносного слоя. Возможный объем — 0,5-4 м3 в час, однако конкретные цифры можно узнать в одном случае — если у соседей уже сооружена подобная абиссинская конструкция.

Если все проверки дали положительный результат, то можно считать, что никаких серьезных «противопоказаний» для установки абиссинской иглы не существует.

Гидрогеологическая «самодеятельность»

В некоторых случаях трудности возникают с определением того, насколько водный горизонт близок к поверхности. Чтобы понять, подходит ли участок для абиссинского колодца, достаточно самостоятельно провести небольшие гидрогеологические работы — внимательно исследовать местность.

Территория подойдет для «эфиопского» сооружения, если:

• она располагается в низине;
• на ней поселились влаголюбивые растения с глубокими корнями (например, крапива, лопух, мать-и-мачеха, тростник, хмель);
• не более чем в 500 м обнаружены источники питьевой воды — бочаги, ключи либо ключевые пруды, родники.

Преимущества и недостатки скважины иглы

Абиссинские скважины обладают рядом преимуществ, которые стали причиной их широкого распространения.

• При меньшем диаметре абиссинская скважина, своими руками выполненная, не уступает своим более крупным аналогам.
• Источник оснащается поверхностными (более удобными для ревизии и ремонта, чем погружные модели) насосами.
• Установленный своими руками абиссинский колодец,  благодаря своим особенностям может стать практичным и удобным вариантом там, где использование обычной скважины не практично или вовсе невозможно.
• При небольшой толщине песчаного водоносного слоя «поймать» его тонкой обсадной трубой проще (в некоторых случаях скважина игла своими руками – единственный вариант).
• Устройство абиссинского колодца не требует много пространства, поэтому часто его делают прямо в доме, в подвальном помещении.
• Погружение обсадной трубы абиссинского колодца при большой толщине водоносного слоя – произвольное, в то время как классическую скважину в обязательном порядке выполняют до водоупора – расположенного после песка глиняного слоя. Это позволяет исключить вероятность забора воды из нижней части песчаного слоя, в которой часто содержится большое количество примесей, в том числе, растворенного железа. Таким образом, минеральный состав воды в абиссинском колодце, построенном по всем правилам, обычно лучше, чем в скважине большого диаметра.
• Скважина игла, построенная и оснащенная своими руками,  меньше заиливается, в том числе, благодаря наличию давления и интенсивному току воды. К тому же очистить обсадную трубу «иглы» проще.

Схема слоев водозабора для различного вида скважин

Основным недостатком абиссинской скважины следует считать возможность попадания в воду загрязнений с поверхности из-за небольшой глубины забора. Из-за этого следует тщательно выбирать место для установки колодца-иглы, обеспечив максимальное удаление от свалок, уборных, выгребных ям и септиков, дренажных канав, душевых, в которых вода уходит непосредственно в почву под кабинкой, и пр.).

К сожалению, абиссинский колодец может быть построен не на любой почве, так как твердые каменистые слои будет сложно пройти, а водоносные слои на суглинке, а не на песчаном слое, не дадут воду такой конструкции.

Абиссинский колодец обустраивается на песчаном водоносном слое
