Составление акта гидравлического испытания системы отопления

Цель и порядок испытаний

Гидравлические испытания систем водоснабжения и водоотведения проводятся для проверки герметичности, надежности водопровода и обнаружения бракованных деталей. Тестирование назначают перед сдачей в эксплуатацию вновь сооруженной сети или после реконструкции (капитального ремонта). Все обнаруженные дефекты тут же исправляются, а тесты повторяются до получения удовлетворительного результата. Испытания проводятся дважды: сначала предварительные

, после нихокончательные .

На первом этапе в водопровод под давлением нагнетается вода, напор должен в полтора раза превышать рабочий. Назначаются предварительные гидравлические испытания трубопроводов водоснабжения при полном доступе к наземным и подземным частям магистрали, до монтажа сантехнических приборов.

Перед окончательным этапом гидравлических испытаний водоснабжения подземные участки закрываются, все монтажные работы на отрезке завершают, но сантехнические приборы пока не устанавливают. Выходы прикрываются заглушками. Во время гидравлических испытаний холодного водоснабжения напор в магистралях повышают в 1,3 раза по сравнению с рабочим.

• Гидравлические испытания пластиковых трубопроводов водоснабжения разрешено проводить спустя сутки по окончанию монтажа, при плюсовой температуре;
• Чтобы провести гидравлические испытания водосливов в доме, трубы полностью наполняют водой до верха стояков. Предварительно визуально исследуют состояние труб и исправляют заметные недочеты. Если полностью заполненная система водосливов не протекает в течение 20 минут, а вода держится на отмеченном уровне — система успешно прошла испытание.

Как проводятся гидропневмоиспытания

В обслуживающих организациях все процессы испытаний и промывки осуществляют после окончания отопительного сезона, чтобы иметь достаточно времени до следующей зимы для проведения ремонтных работ. Этому же принципу рекомендуется следовать и частникам. Осенью, после наполнения системы водой, ее еще раз нужно проверить, чтобы не возникло никаких неожиданностей в холодное время года. Процесс испытаний производят в следующем порядке:

• Как только заканчивается отопительный сезон, нужно проверить состояние запорной арматуры, теплового и элеваторного узлов, трубопроводные стояки в многоэтажных домах.
• После этого стояки промывают в целях профилактики сезонных загрязнений.
• После этого осуществляют контроль всех остальных узлов и агрегатов системы отопления на предмет наличия утечек. Выявленные недостатки устраняют, а поврежденные элементы заменяют на новые.
• В подвале производится контроль теплоизоляции трубопроводов.
• Затем производятся испытательные мероприятия, и система заполняется теплоносителем, если все в норме. Жидкость спокойно может находиться внутри системы, дожидаясь следующего сезона, ведь давление в ней гораздо меньше, чем при испытаниях.

В ходе подготовительных работ нужно устранить все имеющиеся протечки

Порядок проведения испытаний следующий: систему заполняют теплоносителем, после чего к ней подключают компрессор и накачивают ее до уровня проверочного давления, который прописан в СНиП.

Ручной компрессор, подключенный к системе отопления

Специальное насосное оборудование для нагнетания давления может быть ручным или электрическим. Оно имеет контрольно-измерительные приборы, измеряющие давление. Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям.

Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям

К примеру, манометр с классом точности 1,5 используют для контроля за давлением. Диаметр его корпуса должен быть не меньше 160 мм, цена деления не больше 0,1 кгс/см2, что составляет 0,1 атмосферы или 0,01 мПа. Максимальное измеряемое значение не должно быть менее 4/3 от давления, которое используется при проведении испытаний. Стоит отметить, что манометр, как и любой другой измерительный прибор, должен быть проверен и опечатан государственной метрологической службой.

Значения испытательного давления, в соответствии с нормами и правилами, на магистральных трубах должно быть 16 кгс/см2 (1,6 мПа)

Такое давление выдерживают на протяжении 5 минут, после чего снижают до рабочего и осматривают все узлы и детали системы, особое внимание обращая на состояние запорной арматуры. Успешным испытание считается в случае, если не было обнаружено никаких подтеканий, прорывов, запотеваний сальников и фланцев

Внутридомовую разводку на первоначальном пуске испытывают при давлении в полтора – два раза выше, чем рабочее, а на старой системе давление повышают на 25 – 50%. Значения давления при испытании еще зависят от тех приборов, которые установлены в системе. Показатели можно представить в виде таблицы:

Показатели давления в зависимости от установленного оборудования

При проведении испытаний температура теплоносителя должна быть не более 40 – 45 градусов. Температура в помещении не должна быть отрицательной. Перед началом работ воздушные пробки и воздух из системы удаляются полностью.

Ручное нагнетание в систему давления

Показатели, при которых испытание считается успешным

Испытательная опрессовка подтверждает пригодность системы для эксплуатации при соблюдении следующих показателей:

• Если система водяная или паровая, то падение давления в 5 минутный интервал времени не превышает 0,2 кгс/см2 (0,02 мПа).
• При использовании панельных теплообменников за 15 минут давление не должно упасть более чем на 0,1 кгс/см2 (0,01 мПа).
• При опрессовке системы горячего водоснабжения этот показатель должен быть менее 0,5 кгс/см2 (0,05 мПа) за 10 минут.
• Какие-либо подтекания, запотевания, намокания должны быть полностью исключены.

Снижение указанных выше показателей говорит о неисправности, которую следует выявлять и устранять. Для ее выявления нужно проверить абсолютно все приборы и узлы системы. Особо стоит поискать внутри перекрытий, стен и других сложных участках.

После выявления неисправностей и их устранении опрессовка проводится в полном объеме повторно. Только при достижении положительных результатов в системе создают рабочее давление и начинают составлять акт опрессовки системы отопления.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

• осмотр узла подачи, трубопровода и других детали системы.
• проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

1. Во вновь смонтированную или промытую систему заливается вода.
2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
4. Если наблюдается снижение давления, то выясняется причина этого.
5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Как проводится опрессовка отопления

1. При опрессовке в систему или ее участок специальным опрессовочным насосом нагнетается избыточное давление, величина которого определяется нормами СНиП.

В нормах учитываются такие факторы, как:

— Тип строения (жилое, административное, промышленное и т.д.);- Количество этажей;- Тип используемых радиаторов отопления.

В зданиях высотой до 3-х этажей обычное рабочее давление не выше 2 атмосфер. При опрессовке давление в системе повышают примерно на 30%.

2. Выдержка. В герметичной системе давление сохраняется неизменным при выдержке 5-10 мин. Если манометр показывает падение — значит есть протечки. Дефекты необходимо обнаружить и устранить, после чего повторить процедуру до успешного результата.

При падении давления необходимо найти и устранить место протечки.

Своевременное проведение испытаний и контроль необходим на любом объекте. Если не проводить регулярные проверки, это может привести к таким неприятным последствиям, как прорыв коммуникаций, затопление помещений, сбоям в работе системы отопления и системы жизнедеятельности всего строения.

Акт опрессовки

В многоквартирных домах опрессовку проводят коммунальные службы. В частном доме ответственность за проведение процедур лежит на владельце строения.

Для проведения опрессовки нужно подать заявку в районные отделения организаций по теплоснабжению или обратиться в частные компании. Специалисты должны иметь допуск к подобным работам и специальное оборудование.

Специалист, выполняющий опрессовку, должен иметь документ о допуске к подобным работам, специальное оборудование и бланк Акта об опрессовке.

Но даже если работы проводятся самостоятельно, «на свой страх и риск», все равно после их завершения будет необходимо провести контрольное испытание в присутствии инспектора, составляющего Акт опрессовки.

Бланк акта обязательно должен быть у мастера, который занимался выполнением этих работ, или же у инспектора, который будет их принимать.

Так как акт опрессовки является важным юридическим документом, который говорит о том, что отопительная система исправна и готова к эксплуатации, необходимо проконтролировать точность и правильность его заполнения. Данные должны располагаться в предназначенных для них строках, записи не должны иметь исправлений и помарок.

Акт опрессовки может стать оправдательным документом, в случае возникновения аварийной ситуации, но может служить и доказательством вины организации, проводившей работы, что позволит получить страховое возмещение собственнику здания.

Акт опрессовки — юридический документ, который может послужить основанием для получения страховки в случае ущерба от аварии отопительной системы.

При необходимости специалисты всегда готовы помочь подготовить вашу отопительную систему к зимнему сезону.

Спасибо, что вы с нами! Не забывайте подписываться на канал и ставить «пальцы вверх»

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Когда производятся работы

Все мероприятия, которые относятся к проверке отопления на герметичность, выполняют в таких случаях:

• Во время подготовки к сезону отопления;
• При выполнении замены участков схемы;
• После ремонта приборов отопления;
• При сдаче объекта недвижимости в эксплуатацию.

Сама процедура испытаний – это подтверждение герметичности схемы.

Эта процедура включает в себя такие компоненты:

• Подача воздуха или воды с заданным давлением в трубопроводы отопления с помощью специального оборудования;
• Нахождение деформаций в схеме обогрева;
• Устранение нарушений.

Стоит заметить, что современные отопительные схемы позволяют проводить такие мероприятия при минимальном количестве персонала.

Акты пожарных испытаний

В ходе проведения испытаний на работоспособность и безопасную эксплуатацию пожарного оборудования, составляется несколько актов:

• проверка пожарных гидрантов;
• диагностика внутреннего водопровода;
• проверка на безопасность использования и соответствия правилам охраны труда пожарных лестниц.

Пожарных гидрантов

Проверка работоспособности гидрантов на водоотдачу проводится два раза в год и, зачастую, совмещается с проверкой противопожарного водопровода. По результатам инспекции составляется акт, который подписывается комиссией. Обязательные члены: представитель пожарной инспекции и представитель от организации, в которой проходит проверка. Также комиссия может полностью состоят из сотрудников компании.

В акте указывают:

• общеорганизационные сведения (информация о компании, дата и место составления);
• в основной части дается описание членов комиссии и хода проведения испытания. Информация о гидрантах представляется в табличном варианте. Указывается адрес расположения, диаметр, напор, водоотдача и принадлежность гидранта;
• в заключительной части устанавливается соответствие (или несоответствие) требованиям состояния гидранта.

В конце акт подписывается уполномоченными членами комиссии.

Внутренний противопожарный водопровод

Актом устанавливается наличие или отсутствие дефектов и неисправностей в системе противопожарного водопровода. Проверка проводится ответственными работниками предприятия. Периодичность – не менее двух раз в год, для легковоспламеняющихся производств проверки могут назначаться чаще.

Внутренний противопожарный водопровод (ВПВ) – сложная система труб, датчиков, переключателей. Поэтому проверяет ее зачастую специалист по охране труда или пожарной безопасности, а также лица, которые обучены ПБ.

Акт составляется на фирменном бланке или простой бумаге с указанием реквизитов. Обязательно прописываются:

• сведения об организации и участниках проверки;
• информация о проверяемом объекте;
• результаты проверок;
• рекомендации по устранению дефектов и неисправностей, если таковые обнаружены;
• подписи ответственных лиц.

Если к акту прилагаются дополнительные документы – указывается их перечень и название.

Пожарных лестниц

Испытание пожарного оборудования, в том числе лестниц и стремянок регулируется специальным ГОСТом. Проводить инспекцию могут организации, которые получили разрешение в МЧС и имеют для этого специальное оборудование.

Результаты проверки заносятся в протокол испытаний. В документации приводится стандартная информация об организации и ее реквизитах, сведения о членах комиссии. В основной части приводится информация о проверенных объектах (количество лестниц и стремянок, их инвентарные номера и принадлежность к структурному подразделению), информация о результатах проверок (отсутствие или наличие дефектов). Дается предписание для устранения выявленных неисправностей.

В конце акт подписывается членам комиссии.

Акт промывки систем отопления. Образец заполнения документа и способы проведения работ

Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ составляется акт промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

Обязательная процедура

Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений.

Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения.

Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:

• заменой отдельных частей отопительного контура;
• промывкой системы.

Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств. После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков.

Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством. Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.

Обычно его составляет представитель организации, занимающейся очисткой. Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления. Далее последовательно излагается следующая информация:

1. Адрес объекта.
2. Данные о трех обязательных участниках, в присутствии которых проходит данная процедура (заказчик, представитель обслуживающей компании, специалист от организации по очистке).
3. Дата проведения работ.
4. Из четырех вариантов выбирается способ, с помощью которого проводилась очистка системы.
5. Показания счетчиков воды до и после проведения работ. Отдельно указывается израсходованное количество и температура.
6. Качество проведенной работы.

Все данные, указанные в акте, заканчиваются подписями трех сторон.

Дополнительные работы

После промывки труб и иного оборудования желательно сделать опрессовку. Эта дополнительная процедура позволит проверить герметичность всей системы и выявить места, где воздух или вода могут выходить наружу. Такие действия не обязательны, но крайне желательны.

Они соответствуют интересам как заказчика, так и исполнителя. По окончании оба смогут убедиться в качестве проведения предыдущего этапа. Выполнение работ фиксирует акт промывки и опрессовки системы отопления.

Образец его будет выглядеть как таблица, в которой собран перечень всех проводимых во время такой процедуры мероприятий.

Против каждого из пунктов специалист должен сделать отметку о выполнении. В конце, как обычно, заказчик и исполнитель ставят свои подписи, подтверждая факт проведения работы.

Специалисты иногда называют эту процедуру гидравлическим испытанием, так как чаще всего подобную проверку проводят с помощью воды. Считается, что воздух может быть более опасен при обнаружении серьезных неисправностей.

Поэтому многие предпочитают идти по более легкому пути.

Весной после окончания отопительного сезона система обычно консервируется на летний период. Перед этим ее следует проверить.

Из оборудования для проведения процедуры требуется только насос с измерительным прибором (манометром). Работы проводятся в следующей последовательности:

1. Сначала проверяемую систему необходимо заполнить водой.
2. Затем необходимо подключить пресс.
3. Проверить показания манометра.

Проверка проводится обычно в течение тридцати минут. Если за это время показания не меняются, то система считается герметичной. В противном случае можно будет утверждать, что в ней имеется течь.

Следовательно, необходимо принять меры для ее устранения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления.

Образец его похож на все, описанные ранее.

В этом бланке также описывается вся проводимая процедура с указанием конкретного значения проводимых измерений. Акт подписывается представителями сторон и сохраняется до следующего испытания.

Оформление акта

Все работы по опрессовке должны проводиться персоналом, прошедшим обучение. После шестимесячных курсов и успешной сдачи экзамена работнику выдается соответствующее удостоверение. Кроме этого, итоги обучения должны быть занесены в журнал персональных аттестаций.

Для бесперебойной работы системы отопления, нужно периодически проводить гидравлические испытания системы

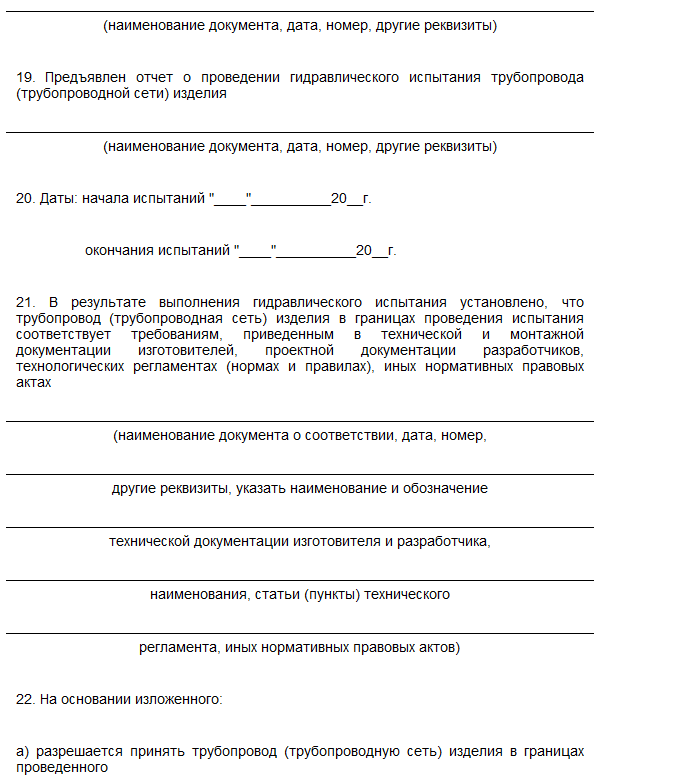

Результаты опрессовки вносят в акт испытания системы отопления.

Этот документ составляется на финальной стадии гидравлических испытаний в следующих ситуациях:

1. При вводе в эксплуатацию нового оборудования. Документ подтверждает, что все элементы системы установлены правильно, работа идет без перебоев.
2. Перед наступлением отопительного сезона. Гидравлическое испытание необходимо для проверки работоспособности трубопроводов. На финальном этапе составляется акт.
3. После проведения ремонта.
4. При возникновении аварийных ситуаций. Опрессовка позволяет выявить слабые места отопительной магистрали и определиться с объемом предстоящих работ.

Начинается оформление документа с заполнения шапки.

Здесь должна быть указана следующая информация:

1. Точное название тестируемой системы отопления.
2. Наименование объекта, обслуживаемого организацией.
3. Название населенного пункта и дата проведения опрессовки.

Следующий пункт документа — информация о приемной комиссии. В ее состав должны входить представители предприятия, проводившего испытания, заказчика, а также генерального подрядчика. Каждый член комиссии обязан указать название своей организации, занимаемую в ней должность, фамилию с инициалами.

Образец акта гидравлических испытаний системы отопления

В разделе результатов нужно отразить следующую информацию:

1. Способ проведения испытаний — гидравлический либо пневматический (манометрический).
2. Рабочие параметры, при которых проводились испытания. Единица измерения — кгс/см2.
3. Показатель, до которого снизилось давление на протяжении тестового периода.
4. Количество и местоположение дефектов либо их отсутствие.

На основании результатов испытаний комиссия делает заключение о пригодности системы к дальнейшей эксплуатации.
