Виды, устройство и лучшие модели автоматики для газовых котлов

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

1. Страна производитель.
2. Тип автоматики.
3. Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

Преимущества и недостатки

Большинство бытовых отопительных и водогрейных котлов на твердом топливе – с ручной загрузкой. Пеллетные и пиролизные агрегаты с длительным циклом, как правило, в 4-8 раз дороже при той же мощности, поэтому не каждому по карману.

В зависимости от модели и объема камеры сгорания, дрова/уголь необходимо подкидывать в топку каждые 3…6 часов, что не очень удобно, особенно в ночное время. В котле с автоматикой этот период можно увеличить в 1,5…2 раза.

• Отопительный агрегат работает всю ночь на одной закладке топлива, поддерживая комфортную температуру (без чрезмерного нагрева и остывания).
• Котел быстрее выходит на режим – например, после простоя, когда хочется быстро прогреть помещение.
• Для контура ГВС задается оптимальный диапазон, чтобы не обвариться кипятком и не мыться в прохладной воде.
• Возможность дистанционного управления (через приложения для смартфонов, Интернет: ещё по пути домой активизируйте отопительную систему, чтобы к вашему приходу помещения прогрелись).
• Повышение безопасности эксплуатации: даже если дома никого нет, автоматика отключит, выведет котел на минимальный режим или вовсе погасит, или же усилит ток воды, чтобы интенсивнее отбирать тепло в теплообменнике.

Основной недостаток всех электронных контроллеров – зависимость от электроснабжения. Если отключится свет, перестанет работать и автоматика (а также и насос, и вентилятор). Даже работающий котел при этом перестанет обогревать помещение, или будет функционировать на минимуме возможностей – как в системе с естественной циркуляцией теплоносителя. Чтобы не допустить этого, используют резервные источники питания с аккумуляторами, которые способны питать электронику и двигатели от 30 минут до нескольких часов.

Функции и разновидности газовых клапанов

Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.

Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.

Газовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:

• одностадийными;
• двухстадийными;
• трёхстадийными;
• модулирующими.

Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.

У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.

Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.

Модулируемые клапаны – для котлов с плавным изменением мощности.

Автоматика для твердотопливных котлов отопления

Снова стать твердотопливным котлам конкурентоспособными позволило изобретение автоматики, которая делает обслуживание агрегата проще и удобнее. При этом такое оборудование возможно установить почти на все модели котлов для отопления

Автоматику для твердотопливных котлов можно установить почти во все модели

Процессы выполняемые автоматикой

• Данная функция будет производиться автоматически.
• Автоматика упрощает регулировку температуры твердотопливной системы отопления: процедура сводится к выставлению показателей ЦО и ГВС. Далее, в котле, при помощи специального оборудования (насоса, вентилятора и т. д.) запускается регуляция подачи воздуха, не требующая участия человека. Когда твердотопливное устройство остывает больше, чем на 10 градусов, усиливается горение, а если необходимо уменьшить температура,просто воздух подается меньшими порциями. Таким образом, автоматика поможет экономить топливо и при этом поддерживать в помещение комфортную для вас температуру. Также это позволяет оставлять агрегат включенным на минимум во время вашего отсутствия для того, чтобы помещение не остывало.
• Еще одним достоинством автоматики является система безопасности, которая при нарушениях работы котла, отключает устройство, и оповещает жильцов о неполадках звуковым сигналом. Это позволяет быстро устранить сбои, возникшие в функционировании агрегата.
• Так как автоматика делает твердотопливный котел зависимым от электроэнергии, производители предусмотрели и случаи отключения света. Устройство сможет проработать автономно даже без электропитания еще определенный промежуток времени.
• В современных моделях автоматических котлов возможна даже загрузка топлива без участия человека. Для этого они оборудованы специальным бункером, предназначенным для хранения горючего, из которого дрова или уголь автоматически попадают в топку. Единственный недостаток – такая система требует, чтобы топливо было определенного вида и размера. Также автоматически может выполняться функция вычищения золы.
• Автоматика позволяет управлять системой отопления при помощи пульта управления, что сведет ваши посещения котельной к минимуму.

Какие инструменты прикупить для того, чтобы сварка труб отопления прошла как по маслу? Если выбор пал на трубы из нержавеющей стали, то читайте про установку тут.

На какой автоматике остановить свой выбор

Механические блоки по управлению требуют особого внимания со стороны пользователя, как для запуска котла отопления, так и в процессе его эксплуатации. Настраивание таких характеристик, как температура теплоносителя, мощность котла и потребление газа происходит с большой погрешностью, приблизительно, а затем корректируется в случае надобности вручную.

Однако они не зависят от наличия электроэнергии, в отличии, скажем от такого оборудования, как электротены для отопления; характеризуются долговечностью и высокой надежностью. Основное же их достоинство в сравнительно небольшой стоимости, как самой автоматики, так и котла в целом. Электронное управление обеспечивает возможность задавать необходимый режим функционирования даже с учетом дневного и недельного расписания.

Оборудование работает исключительно автоматизировано. Запуск, главный режим, а также реагирование на любую нештатную ситуацию осуществляется без пользователя, к тому же для котла с таким агрегатом не требуется аккумулятор тепла для системы отопления, что несколько снижает его стоимость. Установка характеристик системы точнее. Можно настроить температуру теплоносителя вплоть до градуса, что позволит снизить потребление газа, поскольку котел будет функционировать лишь тогда, когда это необходимо. Однако за такие преимущества придется потратиться значительнее.

Тем не менее, если учесть тот факт, что котел приобретается на длительное время, то при наличии финансовой возможности лучше купить котел с электронной начинкой вместе со стабилизатором и ИБП.

Здесь не так уж все и сложно. Можно просто посмотреть, оборудование какого производителя стоит у знакомых, родственников, поскольку только отзывы близких людей и знакомых будут наиболее достоверными. Оценка таких людей будет самой объективной. Немаловажную роль играет и длительность работы компании на рынке автоматического оборудования. Однако это тема уже для другой статьи.

Обзор двух моделей

Наибольшей популярностью сегодня пользуются такие модели котлов, как Wolf CGG-1 K-24 и Baxi Luna-3 Comfort 240 Fi.

Модель Wolf CGG-1 K-24 — это двухконтурный котел, предназначенный для закрепления на стене. У него имеется закрытая камера сгорания. Газ ходит по концентрическим и раздельным дымоходам. Основные особенности этой модели следующие:

• высокий КПД;
• малый вес (чуть более 40 кг);
• небольшие размеры;
• возможность подключения к баллонному и магистральному газу;
• возможность применения автоматики WRS.

Мощность устройства варьируется от 9400 до 24000 Вт. Объем его расширительного бака — 8 л. Самым серьезным недостатком этой модели следует считать ее высокую стоимость. Впрочем, соотношение «цена — качество» здесь соответственное.

Что касается другой модели — Baxi Luna-3 Comfort 240 Fi — то это устройство хорошо подходит для эксплуатации в российских домах. Оно может работать при уменьшении входного давления газа до 5 мбар. На корпусе прибора имеется панель управления. Ее можно снимать и переустанавливать в другое место. Она же одновременно исполняет роль датчика температуры в комнате.

Прибор может работать на сжиженном и магистральном газе. Он имеет множество дополнительных функций, поэтому цена его немалая. Но главный его недостаток — это не дороговизна, а повышенная чувствительность к перепадам напряжения в электросети, поэтому подключать его следует лишь через стабилизатор.

Потребители положительно характеризуют газовые отопительные котлы. Перечисляя положительные свойства оборудования, они обычно указывают на его малые размеры и эффективную автоматику. Особой популярностью у владельцев загородных домов пользуются настенные котлы, ведь места для их установки гораздо больше, чем для напольных.

Разновидности

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

1. Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
2. Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
3. Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
4. Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Принципы работы котлов с элементами автоматики

Большую роль в работе твердотопливного котла играет топка, которая выполняет функции теплообменника. Именно здесь происходит сгорание горючего.

Вокруг этого элемента конструкции находится водяная рубашка, которая нагревается за счет раскаленных стенок топлива. Впоследствии этого, вода попадает в трубы и радиаторы. При этом жидкость циркулирует самотеком без каких-то специальных насосов.

Регулировать интенсивность горения твердотопливного котла можно вручную, с использованием шибера, или при помощи механических заслонок. Если вы хотите повысить температуру в помещение, то необходимо поднять заслонку, что увеличит доступ воздуха, и ускорит процесс горения.

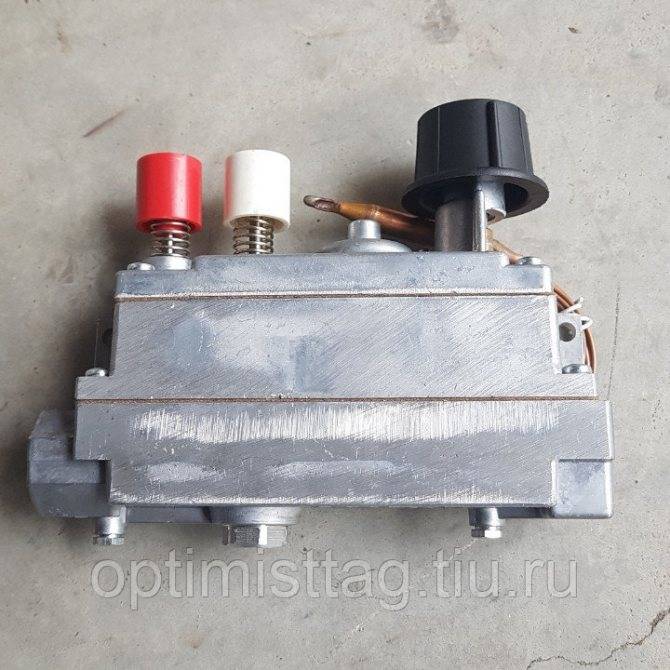

Принцип действия автоматики. Основные узлы

Рассматривая внутреннее устройство приборов автоматики безопасности, можно сделать однозначный вывод, что главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания. На этом действии построена вся автоматика для газовых котлов отопления. Различия могут быть только в наличии дополнительных функций у приборов автоматической регулировки и способах управления ими.

Наприме вы хотите включить котел. Розжиг осуществляется в результате подачи газа на запальную горелку. Этот процесс контролируется электромагнитным клапаном. Установленная термопара, подогреваемая запальной горелкой, способна за короткий промежуток времени, всего 2-3 с. выдать необходимую искру для воспламенения газа на основной горелке. Отпуская кнопку розжига, вы запускаете в работу основной клапан, который подает в камеру горения газ.

Устройство работает за счет взаимодействия обоих клапанов.

Выбирая необходимую температуру воздуха для отапливаемого помещения, устанавливаем регулятор в нужное положение. За всем процессом четко следит термостат, который оснащен датчиками, регулирующими объем поступающего газа в камеру сгорания. Благодаря двум клапанам, отсечному и моделирующему, установленному в термостате, регулируется поток газа, следовательно, и интенсивность нагрева котла. Схема расположения основных мест регулировки на приборах примерно выглядит таким образом.

Интенсивность нагрева котельного оборудования можно регулировать путем увеличения или понижения рабочего давления на штуцерах. Обычная мембрана способна регулировать рабочее давление бытового газа на выходе. В другой ситуации отрегулировать выходное давление газа в системе можно путём манипуляций с винтом подачи газа.

Следует детальнее остановиться на том, какие виды автоматики существуют для домашних котлов на газообразном топливе, на каком принципе основана работа автоматических приборов, и как это отражается на безопасности и эффективности автономной системы отопления.

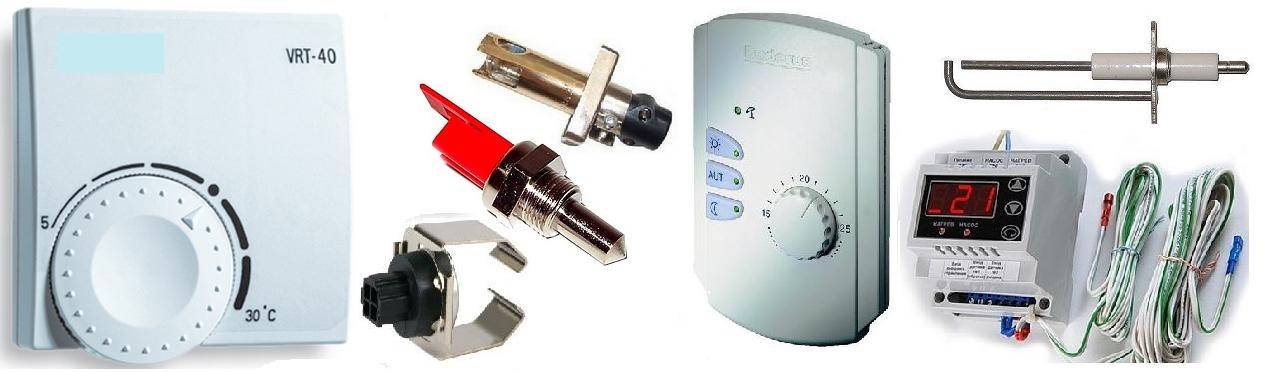

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

• безопасное функционирование отопительной системы;
• автоматическое включение-выключение оборудования;
• удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

По материалу и типу теплообменника

Теплообменники могут быть:

• чугунными;
• медными;
• алюминиево-кремниевыми;
• из углеродистой или нержавеющей стали.

Конструкция теплообменника тоже может различаться.

Самые популярные – раздельные теплообменники. Отдельно проходит вода отопления, отдельно вода для домашних нужд жильцов. Они немного дороже, но более надёжны.

Битермический теплообменник выглядит, как труба в трубе. Во внутренней трубе вода ГВС, которую нужно согреть, а во внешней циркулирует теплоноситель отопления.

Третий тип – теплообменник, в котором встроен змеевик. Ёмкость с водой греется от теплоносителя, протекающего в змеевике. Косвенная система нагрева всем хороша, но летом либо придётся топить котёл, либо жить без горячей воды.

Битермический вариант не рекомендуется использовать там, где жёсткая вода. И будьте готовы, что каждый раз сначала из крана будет сливаться обжигающая вода, а уж потом нужной вам температуры.

Автоматика напольных газовых котлов

Газовые напольные котлы представляют собой довольно внушительные устройства, которые применяют для обогрева частных домов. Большинство этих установок имеют автоматические системы безопасности, которые не требуют подключения к электропитанию.

Эти средства автоматизации должны перекрыть подачу топлива (на запальник и горелку) в трех возможных случаях:

1. Если из-за задувания или по другим причинам произошло затухание пламени главной горелки.
2. Если в канале дымохода по каким-либо причинам пропадает или сильно падает естественная тяга.
3. Если наблюдается снижение давления газа до критического уровня в основной трубе, подающей топливо.

Полностью схема работы автоматик оговорены в нормативных документах и техническом паспорте газового оборудования.

Циркуляционный насос и гидравлическая группа

Сравнительно небольшая СО в масштабах частного дома может функционировать и без циркуляционного насоса, но его применение обеспечивает целый ряд преимуществ:

• можно сократить диаметр труб;
• за время движения по контуру теплоноситель не успевает сильно остыть, поэтому котел работает в щадящем режиме;
• появляется возможность эксплуатировать систему отопления в низкотемпературном режиме.

Характеристики насоса увязаны с мощностью котла, так что покупателю остается сосредоточить свое внимание только на производителе данного компонента. Желательно, чтобы это была известная компания с достойной репутацией — Grundfos, Wilo, Vortex и т.п

Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный)

Наиболее предпочтительный вариант — медь или пластик хорошего качества

Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный). Наиболее предпочтительный вариант — медь или пластик хорошего качества

Выводы и полезное видео по теме

Подробное описание принципа работы автоматики, предназначенной для газового котла. Интересные особенности и нюансы контролирующего оборудования:

Как работает автоматика газового отопительного котла. Наглядная демонстрация процесса розжига газового агрегата:

Подробное описание одной из самых популярных моделей автоматики, предназначенной для управления и регулировки газового котла:

Подробное описание одной из самых популярных моделей автоматики, предназначенной для управления и регулировки газового котла:

Газовая отопительная система, управляемая автоматикой, представляет собой практичный и экономически выгодный вариант домашнего греющего оборудования.

Механический контролер отличается невысокой ценой, надежностью и элементарным способом управления. Электронная панель стоит дороже, но имеет расширенный функционал, позволяющий создавать в помещении максимально комфортные условия.

Приобретать мини-агрегаты лучше в фирменных магазинах, где продается сертифицированный товар, соответствующий всем требованиям, предъявляемым к элементам греющих систем, работающих на газе.

Вам известны тонкости работы автоматики газового оборудования, не отмеченные в статье? Возникли вопросы в ходе ознакомления с материалом? Пишите, пожалуйста, комментарии, делитесь собственным мнением и фотоснимками по теме статьи.
