Схемы монтажа и принцип работы автоматики для скважинных насосов

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

• Гидробак определенной емкости;
• Манометр и реле давления;
• Переходная муфта и муфта с цанговым зажимом;
• Трубы из пластика и латунный переходник.

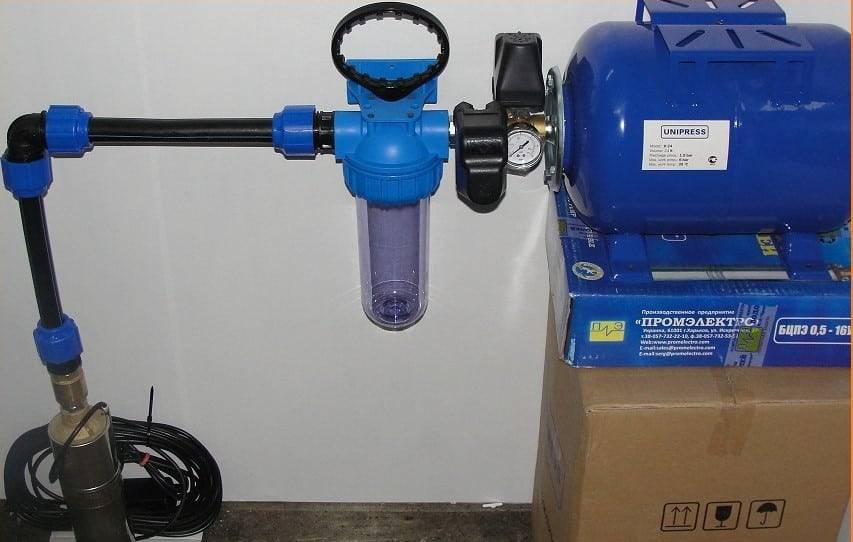

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

1. Для начала необходимо обмотать вход гидробака фум-лентой;
2. После этого на вход гидробака прикручивается переходная муфта;
3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
4. Латунный переходник подключается к установленной на баке переходной муфте;
5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

https://youtube.com/watch?v=U1ilKISGa68

Способы электрического подключения

Вариантов подключения может быть несколько. Далее наиболее популярные способы.

С обустройством кессонной камеры

Обустройство кессонной камеры проводится по завершении строительных работ по скважине.

Размещение и подключение оборудования проводится по следующей схеме:

Обозначения на схеме:

Подключение с гидроаккумулятором

В представленной схеме предусмотрена защита от замерзания воды. Фильтр располагается в средней части магистрали.

Обозначения на схеме:

1 – оголовок колодца; 2 – электропровод; 3 – труба с оцинкованной поверхностью; 4 – трос для страховки; 5 – кабельная муфта герметичного исполнения, 6 – адаптер; 7 – труба; 8 – фиксация кабеля; 9 – обратный клапан; 10 – ниппель; 11 – глубинный насос; 12 – защита от замерзания; 13 – запорный кран: 14 – тройник; 15 – фильтр на подающей магистрали; 16 – переходник; 17 – электронный блок; 18 – шланг разводки; 19 – гидроаккумулятор.

В схемах без использования автоматики применяется прямая схема подключения к электросети. Нужно лишь подсоединить между собой каждую группу контактов «фаза», «ноль» и «заземление».

Для насосной установки с использованием автоматики разного типа и сложности, включение выполняется по специальной схеме.

Расширенная компоновка, улучшающая качество эксплуатации системы, содержит следующие элементы:

• Переключатели или реле промежуточного типа
• Датчики давления и контроля уровня
• Электропускатели
• Гидроаккумулятор

Добавление перечисленных устройств в линии насосного оборудования делает работу скважинного насоса полностью автоматической.

Основным звеном электросхемы является пускатель. Нормально разомкнутая контактная группа на входе подключена к питающим проводникам сети, а на выходе соединена с клеммами питания насоса. Включение и останов двигателя регулируется реле давления.

Для реализации такой электросхемы требуется гидроаккумулятор с установленным обратным клапаном. В гидроаккумулятор встраивается датчик реле давления, обеспечивающий работу контактора путем включения и отключения питающего напряжения.

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Как подключить реле

В качестве примера рассматривается самая простая схема подключения электромеханического реле. Прибор нужно подключить к водопроводу и электросети. Рассматриваем систему водоснабжения с гидроаккумулятором.

Подключение к трубопроводу

Для подключения к трубопроводу используется специальный фитинг с пятью переходниками. Два используют для присоединения к трубопроводу (вход и выход воды), еще один служит для связи с гидроаккумулятором, и два выхода малого диаметра предназначены для манометра и РД. Все выходы резьбовые, уплотняются лентой фум или нитью тангит унилок. Ретрограды могут использовать старую «добрую» льняную прядь, предварительно очистив ее от костры.

Присоединительный патрубок чаще всего выполняют с резьбой 1/4 дюйма. Следовательно, на пятивыводном штуцере следует найти резьбу подходящего диаметра. Возможны варианты: устройство имеет присоединительный патрубок Ду 1/2 дюйма, а пятивыводной штуцер – 1/4 дюйма и наоборот. В этом случае придется подбирать переходник. Для соединения прибора с гидроаккумулятором удобнее использовать гибкий шланг (резинотканевый или металлорукав). Присоединение к трубопроводу закончено.

Присоединение к электросети

Для подачи питания на крышке прибора есть два отверстия для кабеля. Под крышкой – три клеммника: один для соединения РД с помпой, другой для питающего провода (от розетки 220В), третий – для заземления. Все они отчетливо показаны на фото ниже.

Тем не менее, следует внимательно прочесть пошаговую инструкцию пользователя и точно определить порядок подключения прибора по электрической части. От этого зависит, будет ли работать купленный аппарат.

Настройка

Закончив подключение прибора, можно приступать к его настройке. Для этого не забудьте присоединить к пятивыводному штуцеру манометр. Затем, вооружившись подходящим гаечным ключом и инструкцией пользователя, затягиваем пружины прибора, ориентируясь по показаниям манометра. Выставив требуемое значение параметра включения оборудования (к примеру 1,5 бар), открываем водоразборный кран и ждем, когда РД замкнет цепь управления. Так проверяем и подстраиваем оборудование до тех пор, пока помпа не станет включаться при заданном напоре. Верхний предел настраивается аналогично.

Стрелочные и электронные реле подключаются и настраиваются аналогично. Разница между ними в том, что при настройке последних, не придется подтягивать пружины. Достаточно воспользоваться регулировочными винтами или курсором на панели управления.

Настройка РД – работа несложная, ее можно выполнить самостоятельно.

Выбор насоса

Для начала нужно определиться с производителем погружных насосов. Качество проведенных бурильных работ во многом определяет перечень подходящих моделей насосов для скважины. Некоторые погружные насосы разрабатываются специально для возможности эксплуатации в сложных условиях, которые нередко возникают, если скважину бурили не профессионалы, а просто любители. Если в воде много загрязнений, обыкновенные насосы быстро выходят из строя.

Резиновые шланги не всегда подходят для добычи воды из глубокой скважины. При нормальном функционировании насосных установок воздух в шланге разрежается, после чего стенки шланга смыкаются. Чтобы подобных трудностей не возникало, применяются пластиковые трубы соответствующего диаметра.

При оборудовании скважин необходимо выбирать модель погружного насоса с учетом диаметра отверстия, в которое он будет погружен. Устройства типа ЭЦВ с приводом от мотора погружного типа применяются для взаимодействия с водой, показатель совокупной минерализации которой составляет максимум 1500 мг/л. Основными комплектующими элементами таких устройств являются радиальные и полуосевые ступени, подвод с решеткой-протектором, обратный клапан и прибор для фиксации водоподъемного трубопровода.

При выборе насоса нужно подробно ознакомиться с его техпаспортом, обратить внимание на такие технические характеристики:

• Производительность;
• Соответствие размеров устройства диаметру скважины;
• С какой глубины может быть поднята вода;
• Правила гарантийного обслуживания;
• Основные особенности эксплуатации.

Основными данными для определения подходящей модели насоса являются установленные показатели динамического и статистического уровней, совокупный и удельный дебит пробуренной скважины. Также модель водоподъемного устройства определяется диаметром скважины, минимальным достаточным напором над ее устьем.

За подробной информацией по выбору такого оборудования желательно обращаться к профессиональным консультантам, работающим в торговых сетях

По этой причине необходимо принимать во внимание возможную продолжительность эксплуатационного периода

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

• реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
• при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

• гарантийный срок – весьма облачное значение, до его окончания они не доживают;
• отсутствует реальная защита от пыли и влаги;
• используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

• огромный ассортимент качественной продукции;
• основное отличие между моделями – пределы срабатывания;
• лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
• высокий показатель надежности;
• уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

• изоляционная прокладка на корпусе;
• использование специального покрытия (антипригарного);
• контактная группа состоит из медных ламелей;
• материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

• диаметр разъемов позволяет осуществить подключение манометра;
• простота ремонта;
• обладают универсальными настройками, по сравнению с аналогичными приборами;
• посредством вращения осуществляется регулировка;
• основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

• присоединение происходит лишь на ¼ дюйма;
• манометр входит в комплект;
• работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

• настроечная шкала, которая не подразумевает использование манометра;
• применяемые контакты позолочены, что делает «залипание» практически невозможным.

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Давление воды в системе легко регулируется автоматикой

Критерии выбора

Чтобы правильно выбрать прибор для водообеспечения дома, нужно знать, какие разновидности конструкции работают стабильнее и дольше. Бывают насосы:

• вибрационные,
• центробежные,
• вихревые.

Вибрационное оборудование бывает электромагнитным и мембранным. В электромагнитных отсутствуют трущиеся детали, что увеличивает их ресурс. Принцип работы мембранного насоса в изменении положения диафрагмы внутри корпуса и наличия вибратора, с помощью которых жидкость поступает в выпускную трубу. Модели не отличаются большой производительностью, хотя их хорошо покупают дачники.

Центробежные механизмы работают более производительно. Рабочий вал с лопастями внутри корпуса создает центробежную силу, которая выталкивает воду в трубу. Можно купить оборудование в различном исполнении – вертикальном и горизонтальном, погружном или поверхностном.

Вихревые агрегаты способны создать напор в 2 – 4 раза больше, чем центробежные. Внутри конструкции создается вакуум, вода поступает внутрь и передается в патрубок. Недостаток в том, что вихревые насосы используются только для очищенной жидкости – мелкие твердые частицы или песок быстро изнашивают оборудование.

Чтобы подобрать насос с соответствующими параметрами, необходимо учитывать следующие критерии:

• показатели скважины – глубину, расстояние до зеркала воды, скорость наполнения,
• длину магистрали – горизонтальную и вертикальную, чтобы определить высоту водяного столба,
• мощность электрического мотора.

Дополнительные детали также важно подобрать правильно. Погружной патрубок лучше сделать из металла или прочного пластика

Мягкие трубы при всасывании сжимаются, не пропуская воду. Обратный клапан покупают отдельно, чтобы вода с прекращением работы насоса не сливалась обратно. Не всегда он идет в комплекте, но это важная деталь. Желательно установить фильтр, если жидкость содержит примеси песка и грязи. Такие вещества загрязняют корпус насоса и препятствуют его нормальной работе.

Лучшие производители

Для того, чтобы приобрести стоящий товар, покупайте его у лучших производителей. С некоторыми из них стоит познакомиться поближе.

Condor

Немецкая компания, основанная в конце XIX века. Начинала с производства центрифуг и доильных аппаратов. Позднее наладила производство насосного оборудования.

Интересно! Инженеры Condor Werce в 1935 году разработали первое пружинно-мембранное устройство дистанционного управления помпой по достижении заданных значений контролируемых параметров.

Сегодня это ведущий мировой производитель приборов электронного управления насосным и компрессорным оборудованием в системах обеспечения водой и сжатым воздухом. Популярность моделей РД, датчиков и блоков управления Condor Werce не нуждается в доказательствах. Среди ее постоянных заказчиков такие известные производители, как Atlas Copco, Ingersoll Rand и др.

Italtecnica

Итальянская корпорация, известна с 1982 года. Повышенным спросом пользуются ее популярные модели РД, защиты от сухого хода, поплавковых выключателей, частотных преобразователей и прочих элементов автоматики и управления для инженерных сетей.

Grundfos

Знаменитый и один из крупнейших мировых производителей насосного оборудования. Компания образована в 1945 году. Страна бренда – Дания. Представительства и дочерние предприятия в более чем 50 странах. Среди новинок – насосная станция CMBE. Ее «изюминка» – встроенный частотный преобразователь. Устройство стабильно поддерживает заданный параметр независимо от количества точек разбора воды и без гидроаккумулятора.

Интересно! Название бренда образовано из начальных букв английских слов: вода, тепло, качество – Water, Warmlu, Quality.

Aquario

Итальянский производитель качественного насосного оборудования средней ценовой категории и элементов автоматики для бытовой эксплуатации. Производство в России.

Danfoss

Международная компания – лидер в производстве и продажах автоматических компонентов для управления системами водоснабжения, теплового оборудования. Образована в 1932 году. Дочерние предприятия в сотне стран по всему миру. Головной офис в Дании. Устройства Danfoss отличаются высочайшим качеством и стоят недешево. Чаще всего используются при строительстве промышленных предприятий и офисных зданий крупных компаний.

Джилекс

Российский производитель насосного оборудования и компонентов автоматики. Компания образована в конце прошлого века. Выпускает недорогие изделия приемлемого качества. Производство в Подольске (Московская область).

Unipamp

Российский производитель насосного оборудования и блоков управления. Популярностью пользуются аппараты с микропроцессорным управлением. Одним из основных поставщиков компании является концерн Italtecnica. Предприятие имеет собственную производственную базу. Цели компании – производства оборудования высокого качества по доступным ценам.

Вихрь

Российский производитель насосного оборудования с производством в Китае. Продукция известна еще со времен СССР. Помпы производились в Самаре (бывший Куйбышев). В настоящее время производство перенесено в Китай, однако компания постоянно контролирует качество продукции.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
• на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
• перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.
