Изготовление биокамина своими руками

Напольный биокамин

Если маленький портативный биокамин не внушает вам доверия, а место в помещении позволяет обзавестись пристенным или угловым аналогом дровяного камина приличных габаритов — рекомендуем вам сделать нишу для биокамина из гипсокартона, для этого следуйте этой инструкции:

Материалы для работы:

• гипсокартон (негорючий);
• металлический профиль (направляющие и стоечные профили);
• керамическая плитка для отделки топки;
• саморезы по металлу и саморезы с потайной головкой, дюбель-гвозди, клей для плитки (термоустойчивый), изоляционные материалы, шпатлевка, уровень строительный, рулетка, шуруповерт, ножницы по металлу, нож для резки гипсокартона;
• материал для будущей каминной полки;
• декоративные элементы для украшения напольного биокамина.

Этапы сборки камина:

• Определяемся с местоположением конструкции и на бумаге в клетку рисуем эскиз будущей конструкции (соблюдая пропорции и помечая размеры).
• Сборка каркаса
• на пол и на стену наносим разметку;
• по этой разметке крепим направляющие профили (предварительно обрезанные на необходимую длину);
• в направляющие профили вставляем стоечные, прикручиваем их саморезами;
• вертикальность проверяем отвесом;
• к стене профили крепим на дюбель-гвозди;
• стойки для надежности конструкции скрепляем перемычками;
• если камин имеет дугообразные линии, профиль надрезаем ножницами по металлу и сгибаем согласно чертежу;
• в стенки конструкции прокладываем изоляционный материал (например, спрессованную базальтовую вату).

Обшивка биокамина

Н листах гипсокартона чертим разметку и при помощи ножа производим резку (делаем надрез с одной стороны и надламываем лист гипсокартона). Саморезы вкручиваем через каждые 10-15 см, слегка утапливая их. Наносим гипсовую шпаклевку.

Стены и дно топки отделываем керамической плиткой (используя термоклей). На дне топки обязательно нужно оставить углубление, в которое впоследствии будет установлена горелка.

Затираем швы. Приступаем к монтажу каминной полки и декоративных элементов (пилястры, лепнина, отделочные камни, керамическая плитка, мозаика, деревянные элементы). Внутрь камина можно положить жаропрочные камни и искусственные поленья, которые придадут биокамину эстетичности.

Для дополнительной защиты желательно установить каминную решетку из жаропрочного стекла или кованную.

Горелки для биокамина

Суть биокамина в сжигании биотоплива в специальной горелке. Самая простая из них – металлический стакан с фитилем. Но контролировать пламя в такой горелке невозможно. Моно приобрести заводской вариант, но цена составит от четырех до шестидесяти тысяч рублей и выше. Сделать своими руками ее гораздо дешевле.

Видео — горелка для биокамина своими руками

Топливный блок с задвижкой

Для такой горелки используется листовой металл. Его вырезают болгаркой или ножницами по металлу, скрепляют сваркой. Внутри горелки может быть одна камера или две, соединенных перфорацией. Иногда внутрь кладут минеральную вату. В этом случае происходит горение не самого топлива, а его паров.

Это интересно: Камин в спальне (35 фото) — дизайн декоративного камина в интерьере в стиле прованс

Основные разновидности

Цена на готовые топливные блоки может сильно отличатся. Это могут быть как недорогие модели, так и изделия, имеющие высокую стоимость. Для того чтобы не переплачивать за бак, рекомендуем ознакомиться с его основными разновидностями и вариациями:

Горелка. Данный элемент имеет доступную стоимость, а небольшие габариты и компактное размещение, позволяет выполнить одновременную установку сразу нескольких таких баков для одного биокамина. Горелки представлены в виде открытого пламени, регулировка и быстрое прекращение горения которого невозможна, что достаточно небезопасно. Также огонь не заключается в рамки, горит в открытом очаге;

Топливный резервуар. При горении топлива в такой ёмкости, за счёт специальной заслонки, в воздух не выделяются характерные запахи биоэтанола. Регулировка уровня огня и его полное затухание возможно за счёт поворотного механизма. Такие модели имеют более высокую стоимость, могут иметь как настольное, так и угловое, подвесное, островное, пристенное или встроенное расположение. Самостоятельная сборка этого бака практически невозможна, так как внутреннее строение достаточно сложное.

Самая простая настольная модель, с декором поверхности камнями

Самая простая настольная модель, с декором поверхности камнями

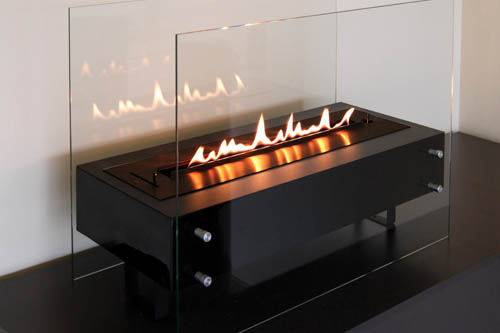

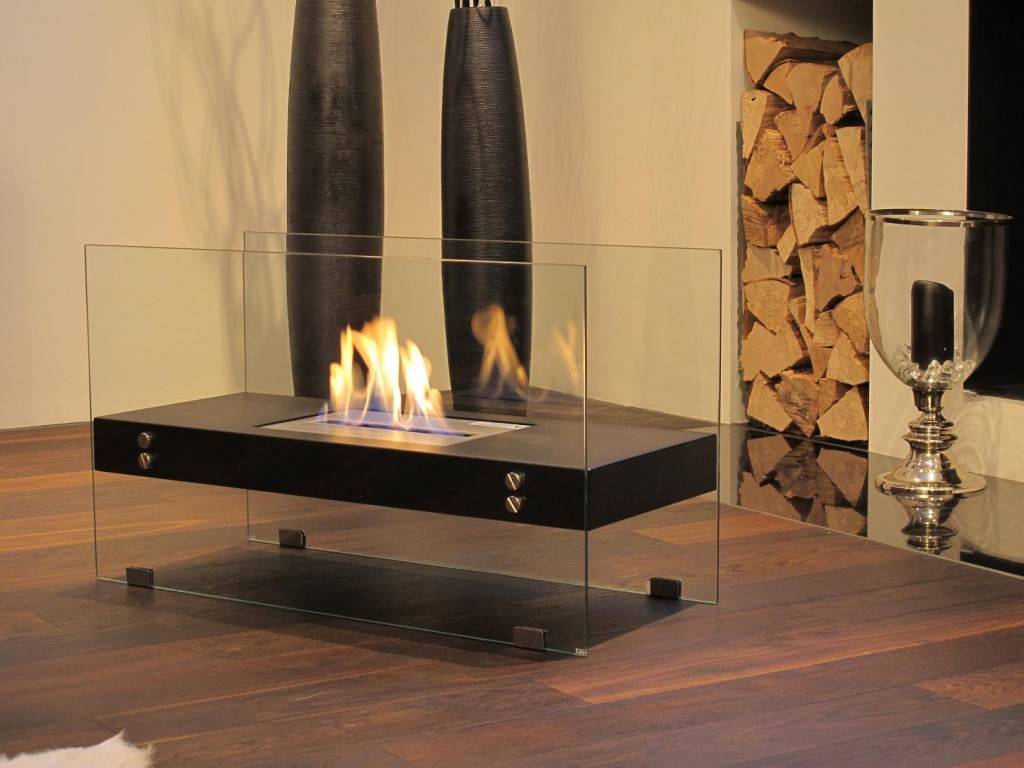

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Покупная напольная модель, с прозрачными боковинами, выполненными из жаропрочного стекла

Правила изготовления

Если вы хотите выполнить сборку топливного блока своими силами, советуем придерживаться следующих правил:

1. Если конструктивные особенности предусматривают наличие стекла и некоторых элементов изготовленных из него, выбирайте исключительно огнеупорное, жаростойкое покрытие;
2. Горелка подвергается воздействию высоких температур и сальному нагреву, именно поэтому для её сборки используйте исключительно нержавеющую сталь;
3. Для дополнительной защиты, внутреннее содержимое должно перекрываться сеткой с мелкими отверстиями для поступления воздуха. Далее укладываются декоративные элементы, такие как: камни или керамические дрова;
4. Для того чтобы в биокамине можно было легко образовать пламя, заранее установите пропитанный биоэтанолом достаточно длинный фитиль. Закрепите его между камнями, так чтобы один его конец находился прямо в топливном резервуаре.

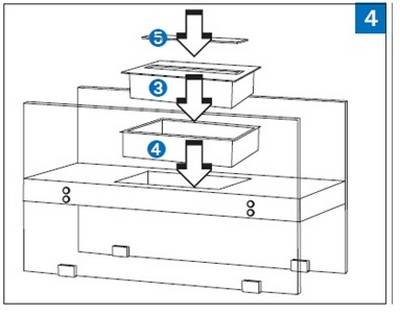

Поочерёдность установки и выполняемых действий

Поочерёдность установки и выполняемых действий

Заслонка для бака должна иметь небольшой угол наклона

Заслонка для бака должна иметь небольшой угол наклона

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Габаритные размеры одной из покупных моделей, взять которые можно за основу при самостоятельном изготовлении

Для того чтобы вы могли более подробно и детально ознакомится с различными вариациями изготовленных биокаминов, рекомендуем просмотреть фото расположенные в данной статье.

Пожарная безопасность при установке биокамина

Важное условие эксплуатации биокамина — это соблюдение требований пожарной безопасности. При этом следует учитывать такие особенности:

• В разобранном виде биокамины не поставляются. Потому собирать и разбирать их самостоятельно нельзя. Пространство между напольным устройством и стеной должно быть минимум 30 см. Настенные камины вешают на определенной высоте, которая указана в инструкции.
• Ухаживать за сооружением несложно. Для этого требуется протирать пыль и стеклянные детали специальной жидкостью. Также нужно выполнять промывание отопительного блока горячей водой. Чистить камин следует только после того, как он полностью остынет.
• Для заправки устройства нужно использовать только специальное топливо. При этом доливать его в горячий или работающий камин строго запрещено. Около устройства не должны находиться горючие и легковоспламеняющиеся материалы.

Модель устройства следует выбирать в зависимости от размеров помещения. Это напрямую влияет на безопасность его использования.

Конструкция и принцип работы биокамина

Основное отличие биокаминов от их старших собратьев — тип используемого топлива. Вместо обычных дров или древесного угля здесь применяется жидкое горючее. Чаще всего это биоэтанол или жидкости на его основе (например, денатурированные составы с добавлением метанола). При сгорании спирта выделяются только безопасные для нашего организма углекислый газ с водяным паром. Поэтому биокамин можно размещать в обычной городской квартире и вытяжка для него не требуется. По крайней мере, именно так утверждают производители.

Для жидкого топлива характерна еще одна особенность — полное отсутствие твердых продуктов сгорания (в отличие от дров, угля или паллет). Поскольку в биокамине не образуется зола и пепел, не требуется и регулярная чистка очага. Достаточно просто протирать его от пыли. Отсутствует в комнате и едкая копоть. Кстати, при всей внешней безобидности обычного дровяного камина ученые предупреждают об опасности для здоровья дыма от горящей древесины. Так что биокамины в этом смысле предпочтительнее.

Конструкция биокамина довольно проста. Зона сгорания топлива здесь совмещена с зоной выделения тепла. Основным элементом является топочный блок. В него заливается топливо. В целях безопасности бак заполнен специальным пористым материалом. Эта особенность исключает опасность случайного возгорания либо разлива топлива при падении камина. Аналогичный принцип применяется в бензиновых зажигалках.

Бак соединяется с несколькими форсунками. Спирт испаряется, поднимается вверх и сгорает на этих форсунках. Некоторые модели имеют всего одну горелку, расположенную по центру. Для регулирования интенсивности пламени биокамины снабжаются специальными заслонками. Сдвигая их, можно увеличить уровень подачи горючего, понизить или вовсе перекрыть.

Важная особенность конструкции — отсутствие дымохода. Он здесь просто не нужен. Поэтому все остальные детали биокамина выполняют преимущественно декоративную функцию. Зона сгорания отгорожена от внешнего пространства стеклянной поверхностью. Для облицовки используются самые разнообразные материалы — от легированной стали до гранита и мрамора.

Правила установки биокаминов

Биокамин следует располагать исключительно на твердой и ровной поверхности. При заполнении чаши горелки не стоит усердствовать, заполняя ее лишь на треть глубины. Таким образом, после заполнения до края горелки должно быть 2 см. Если образовался излишек топлива на наружных областях, от него обязательно предстоит избавиться, применяя бумажные салфетки.

Зажигание фитиля следует осуществлять с особой осторожностью, не доверяя манипуляцию детям. Стоит помнить, что при повышенной температуре топлива, а также горелки есть вероятность получения газовой вспышки в момент поджига

Топливо для работы камина необходимо хранить исключительно при комнатной температуре. Не стоит доливать топливо в момент функционирования камина, если такая необходимость возникла, то предварительно следует погасить пламя. Применять следует только то топливо, которое имеет высокое качество.

Следует исключить вероятность испарения оставшегося топлива, для этого необходимо позволить ему сгореть до конца. При возникновении необходимости погасить пламя до окончания запасов, стоит применить гаситель, который продается в комплекте с камином. Резервуар должен быть перекрыт, после чего следует дождаться, пока пламя полностью затухнет. Перед тем как приступать к манипуляциям по устранению остатков топлива, необходимо дождаться того, когда температура отсека окажется минимальной.

Виды биокаминов

В зависимости от предполагаемого места установки, конструктивного исполнения и габаритов выделяют следующие виды биокаминов.

Напольные

Представляют собой основательные и массивные конструкции. Их можно размещать в любом месте помещения, в том числе непосредственно рядом со стеной. Дизайнерское оформление устройства может быть самым разнообразным. Для декорирования корпуса могут применяться вставки из цветного стекла, кованые элементы и резные полотна из металла.

В качестве топлива для напольных биокаминов используются керамические дрова, которые могут имитировать лиственные или хвойные породы деревьев. Благодаря применению этих аксессуаров внешний вид конструкции максимально приближен к классическому камину.

Для украшения горелки могут использоваться округлые или мелкие колотые камни, создающие эффект натурального огня.

Настенные

Такие модели подразумевают закрепление на стене на различной высоте. Они отличаются небольшим весом и оснащаются огнестойкими экранами, расположенными со всех трех сторон. Задняя стенка изготавливается из жаропрочных материалов.

Настольные

Эффектные компактные приборы, способные сделать интерьер помещения более оригинальным. Как правило, они имеют металлический корпус, для заполнения которого используются мелкие камни. Устройство оснащено прозрачными стеклами, расположенными по всему периметру. Основное преимущество настольных биокаминов заключается в низком расходе топлива.

Встраиваемые

Имеют вид металлического модуля, оборудованного передним защитным экраном, который может регулироваться по высоте. Такие приборы устанавливаются в нишах, выложенных гипсокартоном, бетоном или кирпичом. Некоторые модели могут встраиваться в мебель. Для оформления горелки используются камни или специальные керамические дрова.

Биокамин своими руками — описание

Биокамин — простая и безопасная конструкция, в основе которой лежит горение жидкого топлива. Первые биокамины были изобретены еще в древности, когда в лампы или небольшие чаны заливали различные масла, и поджигали их.

Биокамин своими руками можно сделать, не прилагая особых трат и усилий, а результат сможет украсить любой интерьер и подарить квартире неповторимое ощущение домашнего очага.

Эксплуатация биокаминов не предполагает подведения дымоходов, единственное, что нужно делать — периодически проветривать помещение, ведь открытый огонь в любом случае обладает способностью сжигать кислород. Существует несколько конструкций биокаминов, главным отличием которых является место установки:

1. Большие и реалистичные камины для установки на полу. Благодаря своей устойчивости, могут иметь большие габариты и максимально напоминать обыкновенные камины.
2. Легкие и элегантные модели для крепления на стену или подвешивания под потолок. Обязательным условием для них является отгораживание огня прозрачным экраном в целях пожарной безопасности.
3. Миниатюрные камины для установки на столах и тумбах. Прекрасное и современное дополнение к интерьеру.

Независимо от модели, высоту пламени можно регулировать, добавляя или отнимая горелки в предусмотренном конструкцией объеме.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки “Калоша”

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание. Жидкости отмеряются и смешиваются

Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания

Дизайн настольного камина фото в интерьере

В настоящее время можно встретить множество вариантов исполнения биокаминовБиокамин – это особый вид камина. Главное его отличие от обыкновенных дровяных или электрокаминов состоит в том, что это устройство не требует дымохода и не подключается к электрической сети. Собственно говоря, биокамин – это красиво оформленная горелка на биотопливе, выполняющая декоративные функции.

В качестве биотоплива традиционно используется специальные смеси на основе этилового спирта. Несмотря на кажущуюся простоту конструкции, биокамин – это оборудование с открытым пламенем, поэтому производство биокаминов предусматривает использование специальных огнеупорных материалов, а также особую конструкцию компонентов камина, которая обеспечивает его безопасность при эксплуатации.

А если хочется большой биокамин

С большими каминами конечно хлопот больше. Для начала нужно разместить стену и вырезать с гипсокартона, что нужно. Если стена не из гипса, то просо выдолбить. Далее нужно изготовить каркас для камина – это может быть все тот же гипсокартон (не забываем закрепить каркас).

Для сборки больших каминов все же приобретайте специализированный огнеупорный коробок. Такое чудо продается в специальных магазинах. Не надо забывать, что меж каркасом и коробом надо выложить огнеупорный материал, хотя бы минеральная вата. Да и горелку лучше покупать специальную, большую. Такой вариант все равно обойдется дешевле, чем покупать цельный камин. Облицовываем огнеупорной плиткой либо камнем. Можно посмотреть в интернете фото биокамина и как его декорировать.

Как видите, что сделать биокамин собственноручно не так и сложно, единственное, что теперь всегда стоит приобретать масло для биокаминов. Остальные масла очевидно вредны для здоровья или оставлять копоть.

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

1. Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
2. Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
3. Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

1. Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
2. Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
3. Высокая стоимость устройства.

Чем особенно биотопливо

Биоэтанол представляет собой чистое вещество, которое не вредит здоровью человека и экологии, сделать его можно своими руками, поскольку состав у него не сложный. Биоэтанол используют для биокаминов неспроста, на это есть целый ряд причин:

• Его состав очень простой, и в процессе использования он не выделяет вредных продуктов горения. Комната и квартира не будут наполняться посторонними запахами при использовании биокамина. Биоэтанол не образует сажи или гари, из-за чего намного превосходит керосин и бензин.
• Продуктами горения биотоплива  являются углекислый газ с водой. С таким топливом не нужен дымоход и усиленная вентиляция, чтобы избавится от дыма, поскольку его просто не будет. При установке камина на биотопливе стоит просто регулярно проветривать помещение, это не даст углекислоте накапливаться в квартире.
• В состав топлива входит спирт, который является результатом переработки разных растений с содержанием сахара. Это могут быть бананы и картошка, кукуруза и пшеница, свекла и прочие продукты. Только после денатурирования эталона продукт поступает в продажу.

Биоэтанол имеет широкий спектр применения, его используют не только для топливного блока в камине, но и для изготовления топок и свечей.

Купить такое топливо можно в специализированном магазине, но если есть время и желание, то его можно сделать своими руками

При изготовлении важно соблюдать меры безопасности и точное количество ингредиентов, иначе при горении топливо будет щёлкать и вспыхивать во время зажигания
