Биотопливо своими руками: из навоза, химия для камина, пеллеты

Технология получения биологического топлива

Все бактерии, которые принимают участие в образовании биогаза, являются анаэробными, то есть кислород для жизнедеятельности им не нужен. Для этого сооружают полностью герметичные емкости для брожения, отводные трубы которых также не пропускают воздух извне.

После заливки в резервуар сырьевой жидкости и повышения температуры до нужной величины бактерии начинают работу. Начинает выделяться метан, который поднимается с поверхности навозной жижи. Он направляется в специальные подушки или резервуары, после чего фильтруется и попадает в газовые баллоны.

Отработанная бактериями жидкость скапливается на дне, откуда ее периодически откачивают и также отправляют на хранение. После этого в резервуар закачивают новую порцию навоза.

Температурный режим функционирования бактерий

Для переработки навоза в биогаз необходимо создать подходящие условия для работы бактерий. некоторые из них активизируются при температуре выше 30 градусов – мезофильные. При этом процесс идет медленнее и первую продукцию можно получить через 2 недели.

Термофильные бактерии работают при температуре от 50 до 70 градусов. Сроки получения биогаза из навоза сокращаются до 3 дней. При этом отходы представляют собой ферментированный шлам, который используют на полях в качестве удобрения для сельскохозяйственных культур. В шламе отсутствуют патогенные микроорганизмы, гельминты и сорняки, так как они погибают при воздействии высоких температур.

Есть особый вид термофильных бактерий, которые способны выжить в среде, нагретой до 90 градусов. Их добавляют в сырье, чтобы ускорить процесс брожения.

Понижение температуры ведет к снижению активности термофильных или мезофильных бактерий. В частных хозяйствах чаще используют мезофиллы, так как для них не нужно специально подогревать жидкость и производство газа обходится дешевле. Впоследствии, когда будет получена первая партия газа, его можно использовать для подогрева реактора с термофильными микроорганизмами.

Как подготовить сырье для заливки в реактор

Для производства биогаза из навоза не нужно специально подсаживать микроорганизмы в жидкость, потому что они уже находятся в экскрементах животных. Нужно лишь поддерживать температурный режим и вовремя подливать новый раствор навоза. Его необходимо правильно готовить.

Влажность раствора должна быть 90% (консистенция жидкой сметаны), поэтому сухие виды экскрементов для начала заливаются водой – кроличий помет, конский, овечий, козий. Свиной навоз в чистом виде не нуждается в разбавлении, так как содержит много мочи.

Следующий этап – разбить твердые частицы навоза. Чем мельче будет фракция, тем лучше бактерии переработают смесь и тем больше газа получится на выходе. Для этого в установках применяют мешалку, постоянно работающую. Она снижает риск образования твердой корки на поверхности жидкости.

Для производства биогаза подходят те виды навоза, которые имеют самую высокую кислотность. Их еще называют холодными – свиной и коровий. Снижение кислотности приостанавливает деятельность микроорганизмов, поэтому необходимо следить в начале, сколько времени необходимо, чтобы они полностью переработали объем резервуара. Затем долить следующую дозу.

Технология очистки газа

При переработке навоза в биогаз получается:

70% метана;
30% углекислого газа;
1% примесей сероводорода и других летучих соединений.

Высокое содержание углекислоты также требует очистки, но этот процесс более трудоемкий. В домашних условиях самым простым и дешевым способом очистки биогаза от примесей является вода. Процесс происходит в 2 этапа:

Полученный газ сжимается под давлением 9 – 11 атмосфер.
Подается в резервуар с водой, где примеси растворяются в жидкости.

В промышленных масштабах для очистки применяют известь или активированный уголь, а также специальные фильтры.

Как уменьшить содержание влаги

Самостоятельно избавиться от примесей воды в газе можно несколькими способами. Один из них – принцип самогонного аппарата. По холодной трубе газ направляется вверх. Жидкость при этом конденсируется и стекает вниз. Для этого трубу проводят под землей, где температура естественным образом снижается. По мере подъема, температура также поднимается, и осушенный газ попадает в хранилище.

Второй вариант – гидрозатвор. После выхода газ поступает в емкость с водой и там очищается от примесей. Такой метод называется одноэтапным, когда с помощью воды биогаз чистят сразу от всех летучих веществ и влаги.

Принцип гидрозатвора

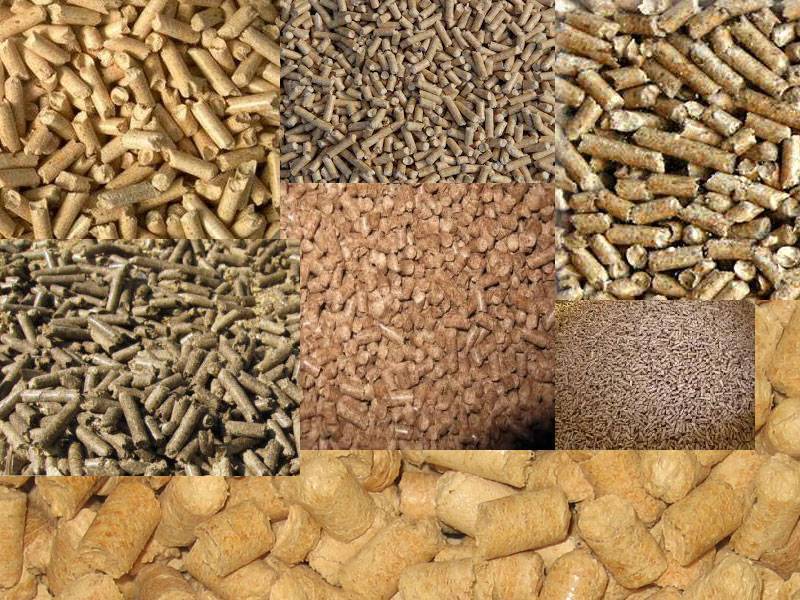

Пеллеты и брикеты — альтернатива дровам

Из опилок делают пеллеты и брикеты, которые обладают большей теплоемкостью, чем обычные дрова. Вот таблица, которая показывает теплоемкость пеллет и брикетов, а также дров из различных пород дерева:

Материал	Теплотворная способность 1 кг в кВт/ч при влажности
Естественная влажность	Влажность 20 %	Влажность 12 %
Дрова из разных пород дерева (разносортица)	1,6	2,2	4
Дрова березовые	1,7	2,3	4,3
Дрова из лиственницы	1,75	2,3	4,3
Дрова сосновые	1,6	1,9	3,8
Дрова дубовые	1,8	2,2	4,1
Дрова из акации	1,7	2,2	4,2
Пеллеты	4,8-5,5
Брикеты	4,8-5,7

Разница между этими видами топлива лишь в размерах и несколько большей теплоемкости брикетов (зависит от породы и сорта древесины, из которой они сделаны):

пеллеты – это гранулы небольшого размера (длина 1–5 см, диаметр 5–10 мм);
брикеты – это большие спрессованные фрагменты весом от 100 г (оптимально 0,5–1 кг) произвольной формы.

Технологический процесс получения этих видов топлива одинаков почти во всем, разница только оборудовании для прессования.

Вот весь технологический цикл:

сортировка опилок;
измельчение;
сушка;
проверка влажности;
прессование.

Более подробно об:

изготовлении брикетов и пеллет;
разнице между ними;
оборудовании для промышленного и домашнего изготовления,

читайте в статье Пеллеты и брикеты из опилок.

Преимущества биотехнологий

Технология получения биотоплива из различных природных источников не нова. Исследования в этой области начались еще в конце 18 века и успешно развивались в 19 столетии. В Советском Союзе первая биоэнергетическая установка была создана в сороковых годах прошлого века.

Биотехнологии давно применяются во многих странах, но именно сегодня они приобретают особое значение. Вследствие ухудшения экологической обстановки на планете и высокой стоимости энергоносителей, многие устремляют свои взоры в сторону альтернативных источников энергии и тепла.

Технология переработки навоза в биогаз позволяет уменьшить количество вредных выбросов метана в атмосферу и получить дополнительный источник тепловой энергии

Безусловно, навоз является очень ценным удобрением, и если в хозяйстве имеется две коровы, то и проблем с его применением не возникает. Другое дело, когда речь идет о фермерских хозяйствах с большим и средним поголовьем, где в год образуются тонны зловонного и гниющего биологического материала.

Чтобы навоз превратился в качественное удобрение, нужны площади с определенным температурным режимом, а это лишние расходы. Поэтому многие фермеры складируют его, где придется, а затем вывозят на поля.

В зависимости от объема сырья, образующегося в сутки, следует подбирать габариты установки и степень ее автоматизации

Современные биотехнологии позволяют не только нейтрализовать вредное воздействие метана на экологическую обстановку, но и заставить его служить на благо человека, извлекая при этом немалую экономическую выгоду. В результате переработки навоза образуется биогаз, из которого затем можно получить тысячи кВт энергии, а отходы производства представляют собой очень ценное анаэробное удобрение.

Организация системы по получению биогаза экономически обоснована для фермерских хозяйств. Если сырье дают только две коровы, его лучше использовать в качестве удобрения.
Полученный путем переработки навоза газ обеспечит теплом и энергией. После очистки он может поставляться в плиту и котел, закачанный в баллон использоваться электрогенератором.
Конструктивно простейшую перерабатывающую установку несложно построить собственными руками. Главный орган ее – биореактор, который нужно хорошо гидро- и теплоизолировать.
Для тех, кто желает сократить сроки сооружения системы, подойдет пластиковая емкость заводского изготовления. При ее использовании действуют аналогичные принципы сооружения и изоляции.

Что такое биотопливо

Энергия, скрывающаяся в растительной массе, является практически неиссякаемой, ведь ее источником служит наше солнце. Растения умеют использовать энергию солнца, перерабатывая ее для своего роста. В свою очередь, животные и птицы получают энергию, питаясь биомассой, при этом производят продукты жизнедеятельности. По определению, биотопливо — это горючее, получаемое из сырья растительного или животного происхождения, а также отходов жизнедеятельности и различных производств, связанных с обработкой биомассы.

Современные технологии позволяют получать биотопливо в трех видах: твердом, жидком и газообразном. Твердое горючее мы встречаем в жизни наиболее часто в виде пеллет и различных брикетов, получаемых методом прессования. Жидкое топливо – биодизель – в странах постсоветского пространства пока еще редкость, это обусловлено наличием большого количества ископаемых углеводородов по приемлемой цене. В то время как получать жидкое биотопливо из растительного масла достаточно дорого и технологически сложно.

Производство горючего биогаза гораздо проще и дешевле, вследствие чего набирает все большую популярность. Владельцы животноводческих и птицеферм все чаще задумываются о приобретении биогазовой установки, ведь в их распоряжении имеется огромное количество помета и навоза, что как нельзя лучше подходят для этой цели.

Перечислять здесь все виды растительного сырья для переработки в топливо, его источники и технологию производства нет смысла. Нас интересуют только те виды биотоплива, которые можно успешно получать в домашних условиях, не вкладывая больших денежных средств. Вот они:

биогаз, извлекаемый из продуктов жизнедеятельности домашних животных и птицы;
брикеты из различных отходов растительного происхождения;
древесный уголь.

Конечно, если очень постараться, то можно самостоятельно изготовить и пеллеты, и экодизель, и даже экобензин. Подобными вещами люди занимаются в качестве хобби, затрачивая на это годы своей жизни и зачастую немалые средства. Для широкого круга пользователей такие непростые технологии малодоступны, а потому рассматривать их мы не будем.

Получение древесного угля

Древесные угли представляют интерес для домовладельцев как топливо, используемое в домашних мангалах и барбекю. Не секрет, что покупать подобный уголь в магазине достаточно дорого, в то время как дома его можно выжечь бесплатно, только затратив свое время. Кстати говоря, сжигать его в твердотопливных котлах или печах бессмысленно, гораздо проще заложить в топку обычные дрова.

Выжигают уголь из древесины 2 способами:

Для первого способа требуется обычная стальная бочка на 200 л и бытовой пылесос. Последний послужит для нагнетания воздуха, поэтому в нижней части бочки должен быть врезан патрубок для его подключения. На дне емкости разводят огонь, затем заполняют ее дровами до половины и включают пылесос. Затем древесины накладывают доверху, закрывают ее крышкой и замазывают глиной. Когда все прогорит и бочка остынет, производится сортировка с целью отделить древесные угли от золы.

Похожим образом древесина обжигается в яме. Последняя выкапывается 0.8 м в диаметре и не более 0.6 м в глубину. Дно ямы утрамбовывается, после чего в ней разводят костер и послойно накладывают дрова длиной до 30 см. Наполнение происходит по мере обжигания предыдущего слоя, процесс длится около 3 часов. В конце яма накрывается ветками и мхом, а сверху присыпается землей. Через 2 дня покрытие можно снимать и выбирать угли.

Способы изготовления своими руками

Существует множество вариантов производства биотоплива в домашних условиях. Эти варианты мы и рассмотрим.

Биотопливо из навоза

Биотопливо из навоза получается путем брожения органических отходов. Смесь помещается в специальный герметичный бункер на длительный срок. В результате испарения жидкости, выделяется газ, которым и можно воспользоваться при обогреве жилых помещений или для приготовления пищи и жидкое удобрение, которое является основой экологического земледелия.

Продукция, которая выращивается с использованием таких удобрений, является экологически чистой и ее продажная стоимость возрастает по сравнению с продуктами выращенными с использованием пестицидов и других химических удобрений.

Производство биогаза

Вторым продуктом, который мы получаем в результате брожения навоза, является газ.

Для получения газа из этого сырья используется:

навоз;
птичий помет;
стоки туалета;
пищевые отходы;
растительная масса;

Все сырье должно быть измельчено, иначе трубы, предназначенные для вывода отработанного сырья, могут засориться.

Получить газ можно и в домашних условиях. Для этого, необходимо приобрести газонепроницаемую емкость. Эта емкость должна быть герметичной, так как воздух не должен контактировать с полученным газом.

Затем необходимо поместить сырье (навоз) внутрь этой емкости, немного нагреть и подождать 5 дней. Затем, полученный газ собрать в емкость и применять по своему усмотрению. Устройство по изготовлению биогаза можно собрать самостоятельно, а можно приобрести у фирмы, специализирующейся по продаже этого оборудования.

Уголь для создания биогаза

Для создания биотоплива может пригодиться и древесный уголь, тот самый уголь, без которого нам не обойтись на природе при жарке овощей и шашлыка. Его можно приобрести в магазине, а можно и сделать самому.

Уголь в домашних условиях можно изготовить 2 способами:

в бочке;
в яме;

Рассмотрим каждый способ по отдельности. И после этого вы сможете делать уголь самостоятельно.

Для изготовления древесного угля в бочке вам понадобится, собственно говоря, бочка объемом 200 литров. Внизу бочки делаем штуцер для нагнетания кислорода. Затем в бочке разводим костер, постепенно добавляя поленья.

Когда бочка будет наполовину наполнена дровами, начинаем нагнетать кислород. Для этого, можно воспользоваться пылесосом. После этого, количество дыма уменьшится, а огонь будет гореть лучше. Когда поленья немного прогорят, необходимо закрыть бочку крышкой, а имеющиеся щели замазать мокрой глиной или землей. Ожидаем до полного остывания бочки и древесный уголь готов.

Для изготовления угля в яме нам необходимо выкопать яму, диаметр которой будет равен 0,8 м со скошенными стенками, и разжечь в ней костер. Но прежде, чем разжигать костер, возьмите достаточное количество поленьев, сушняка, веток деревьев из которых вы будете получать уголь.

Дрова в костер укладывайте плотно и постепенно по слоям, один за другим. Дождитесь полного выжигания дров (на это уйдет порядка 3 часов), далее накрывайте поленья мхом или сухими листьями, присыпьте землей и все хорошенько утрамбуйте. Спустя 2 дня уголь будет готов.

Рапсовое биотопливо

Из семян рапса поступивших в маслобойню получают масло и шрот. Далее, это масло поступает в специальную установку, где в результате различных химических реакций из рапсового масла получают метиловый эфир – биодизель.

Перед использованием, его необходимо профильтровать. Этот вид дизеля отличается лучшей воспламеняемостью по сравнению с обычным дизельным топливом.

Получение газа из смеси отходов

Простая установка для получения биогаза.

Как вариант предлагаем не менее эффективную технологию.

Здесь используются различные добавки.

Смешайте 2 тонны навоза и 4 тонны любых растительных отходов (листья, трава, сено).
Увлажните смесь водой до уровня в 75%.
В резервуаре жижу следует нагреть, используя змеевик, примерно до +35⁰.
В процессе нагревания компоненты изолируйте от доступа воздуха, обеспечив герметичность.
Далее нагревание прекращают, после чего сырье, благодаря химической реакции, продолжит нагреваться уже самостоятельно.
Выделяющийся газ выводится по отводным вентиляционным трубам и используется по назначению.

Из чего состоит газ на биологической основе

Чтобы понять состав, не обязательно быть профессиональным химиком.

Хватит школьных знаний, вспомнить которые для собственного блага не помешает.

Углекислый газ (СО2).
Метан (СН4).
Сероводород (Н2S).
Прочие примеси.

Стоит отметить, что из 1 кг навоза или смеси с ним можно получить 0,5 л газа.

Расход и эффективность работы

Вполне очевидно, что данный вопрос интересует всех, кто решил использовать камин на биологическом топливе. В действительности расход является не слишком большим, а эффективность типового камина является довольно высокой.

При сжигании 10 литров биотоплива выделяется около 70 кВт/ч электрической энергии. Что касается расхода, то современные камины потребляют не более 0,4-0,5 л топлива в час, этот показатель сравним с работой электрического обогревателя мощностью 3 кВт.

Главное отличие экокамина от электрообогревателя состоит в том, что он увлажняет воздух, тогда как обогреватель высушивает его.

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза

По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров)

При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново
