Сервопривод для коллектора теплого водяного пола: схема подключения, виды, принцип работы

Распределительный коллектор и его назначение

Такой коллектор монтируется для распределения и контроля теплоносителя в различных системах отопления, в частности, в теплых водяных полах. Устанавливается практически всегда в паре с насосом, который качает воду по системе. Коллектор выглядит как патрубок, на котором есть входы/выходы для присоединения различных трубопроводов. Их количество, размер и расположение зависят от проекта системы отопления. С обеих сторон любого коллектора есть резьба, наружная или внутренняя. Рассчитан он на два и более независимых контура.

В зависимости от выполняющей функции, коллектор бывает:

• подающий — обычно он верхний, в него от котла приходит теплоноситель и распределяется по разным контурам теплого пола;
• обратный — располагается снизу, в него приходит остывший теплоноситель из петель теплого пола и направляется к котлу, который будет его нагревать и возвращать в систему через подающий коллектор.

Таким образом обеспечивается равномерная циркуляция теплоносителя.

На видео: назначение сервопривода.

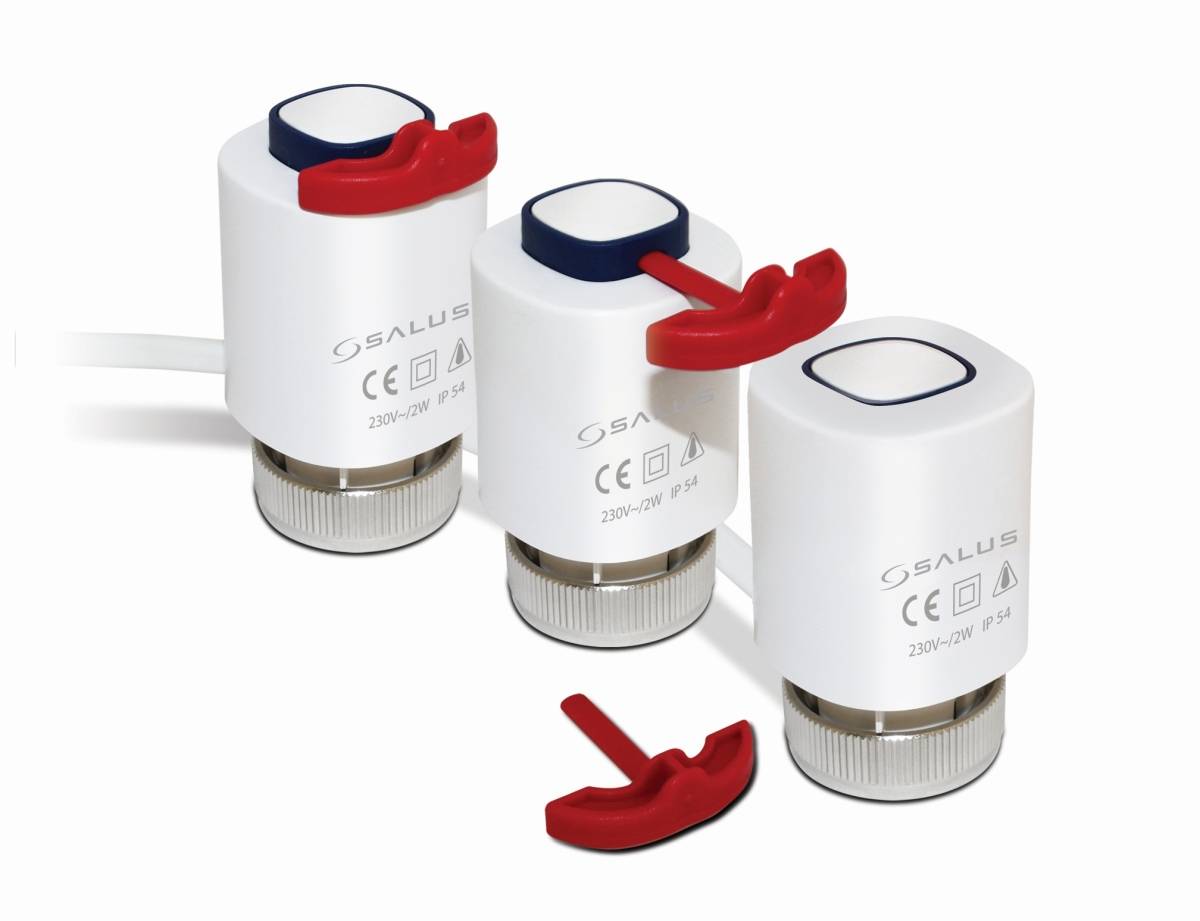

Виды сервоприводов для коллектора теплого водяного пола

В зависимости от состояния горячей воды (теплоносителя) на момент отсутствия напряжения, различают сервоприводы нормально открытые и нормально закрытые.

Нормально открытый сервопривод – устройство обеспечивает продвижение теплоносителя в обычном состоянии. Т.е. при отсутствии напряжения внутренний клапан находится в состоянии «Открыто».

Нормально закрытый сервопривод – устройство, у которого обычное состояние клапана находиться в режиме «Закрыто», следовательно, при отсутствии напряжения, теплоноситель не поступает.

Существует еще один вариант устройств, в которых нормальное положение можно устанавливать в зависимости требований системы. Универсальный, переключающийся электропривод теплого пола позволяет менять состояние «Нормально открытый» на «Нормально закрытый».

Принципиальные отличия и рекомендации к применению у разных типов сервоприводов

Сервоприводы для теплого водяного пола бывают 2 типов:

• Нормально открытый. Изначально кран, которым он управляет, будет открыт. При отсутствии питания на приводе теплоноситель циркулирует свободно через устройство;
• Нормально закрытый. Соответственно, изначально кран будет закрыт. Нет питания — теплоноситель не проходит через него.

Бывают сервоприводы, где можно выбирать положение по умолчанию. Их называют универсальными или переключающимися. При выборе конкретного типа нужно знать, в каком из положений большую часть времени необходимо находиться крану. Если циркуляция теплоносителя предполагается постоянной, рекомендуется выбирать нормально открытый тип устройства.

Если в вашем регионе бывают продолжительные морозы, необходимо выбирать только нормально открытый тип сервопривода. Так как при отсутствии или сбоях электропитания, а также при поломке привода, циркуляция теплоносителя не нарушится и пол будет горячий, пока подается горячая вода от котла.

Нормально закрытые устройства применяются в регионах с мягким климатом, где прекращение подачи теплоносителя в систему не будет иметь негативных последствий. Среди моделей обоих типов бывают сервоприводы с плавной регулировкой. Применять их рекомендовано, когда по проекту необходимо количественно дозировать подачу теплоносителя.

Решение проблемы с контурами теплого пола

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

1. Первый способ предполагает собой создание ровных колец, однако укладывать их можно несколько штук в одну комнату, например, в ванную вы можете положить одно отопительное кольцо, в гостиную три, а в кухню два. Таким образом, нагрев всех колец будет одинаковым.
2. Если вы не хотите создавать несколько колец в одной комнате, то для вас также есть решение. Отопительные контуры могут быть разной длины, однако их стоит подключать через специальное устройство – расходомер для теплого пола. Расходомер или ротаметр – это совокупность балансировочных кранов, ограничивающих количество выпускаемого в систему теплоносителя. Пример ротаметра вы можете увидеть на фото.

Подключение к Arduino

Многие сервоприводы могут быть подключены к Arduino непосредственно. Для этого от них идёт шлейф из трёх проводов:

• красный — питание; подключается к контакту или напрямую к источнику питания
• коричневый или чёрный — земля
• жёлтый или белый — сигнал; подключается к цифровому выходу Arduino.

Для подключения к Arduino будет удобно воспользоваться платой-расширителем портов, такой как Troyka Shield. Хотя с несколькими дополнительными проводами можно подключить серву и через breadboard или непосредственно к контактам Arduino.

Можно генерировать управляющие импульсы самостоятельно, но это настолько распространённая задача, что для её упрощения существует стандартная библиотека .

Ограничение по питанию

Обычный хобби-сервопривод во время работы потребляет более 100 мА. При этом Arduino способно выдавать до 500 мА. Поэтому, если вам в проекте необходимо использовать мощный сервопривод, есть смысл задуматься о выделении его в контур с дополнительным питанием.

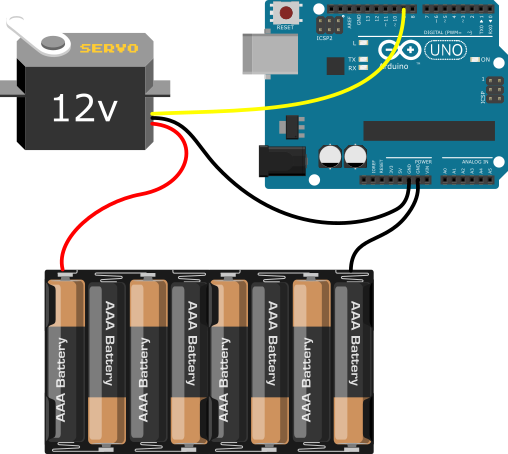

Рассмотрим на примере подключения 12V сервопривода:

Ограничение по количеству подключаемых сервоприводов

На большинстве плат Arduino библиотека поддерживает управление не более 12 сервоприводами, на Arduino Mega это число вырастает до значения 48. При этом есть небольшой побочный эффект использования этой библиотеки: если вы работаете не с Arduino Mega, то становится невозможным использовать функцию на 9 и 10 контактах независимо от того, подключены сервоприводы к этим контактам или нет. На Arduino Mega можно подключить до 12 сервоприводов без нарушения функционирования ШИМ/PWM, при использовании большего количества сервоприводов мы не сможем использовать на 11 и 12 контактах.

Подробнее о конструкции

Сервоприводы по конструкции возможно поделить на 2 группы устройств – электромеханические и электротермические. В первых употребляется механическое зацепление чтобы привести в движение какую-то деталь. В электротермических устройствах вместо этого употребляется свойство жидкости (газа, жёсткого вещества) изменять количество при нагревании, их и применяют в системах отопления.

При выборе конкретной модели необходимо знать применяемые обозначения, смогут видеться такие варианты как:

• нормально открытый/закрытый;
• напряжение 230 либо 24 В.

С напряжением все ясно – 230 В подразумевают питание устройства от сети, а 24 В – от батареек. А вот открытый/закрытый напрямую связаны с режимом работы и сферой применения прибора.

• нормально закрытый тип при замыкании цепи пускает воду по участку трубы, как раз таковой тип и употребляется в отоплении помещения;
• нормально открытый – напротив, при замыкании цепи перекрывает движение вещества по трубе, такие устройства употребляются по большей части в кондиционерах, холодильном оборудовании.

Устройство и принцип действия

Основным элементом этого устройства возможно назвать герметичную камеру с гофрированной стенкой. В данной камеры может находиться газ, жидкость, или жёсткое вещество – при нагревании оно будет изменять размеры сильфона (герметичной камеры) и регулировать ток вещества по трубе.

На протяжении работы термостат, расположенный в любой точке помещения сигнализирует сервоприводу о том, что температура превышает оптимальную. Цепь замыкается и через него начинает течь ток.

Наряду с этим происходит нагрев сильфона и его удлинение. При удлинении сильфон начинает давить на шток клапана, уменьшая проходное отверстие в трубе.

Конструкция подпружинена, так что по окончании того, как цепь снова разомкнется и сильфон остынет, пружина вернет толкатель в исходное положение, а проходное отверстие увеличится в размерах.

Особенности установки

При независимой установке сервопривода инструкция будет выглядеть следующим образом:

• вначале в комнате устанавливается термостат – он будет фиксировать изменение температуры воздуха;
• после этого устанавливается двух- либо трехходовой клапан (изюминки каждого из видов клапанов рассмотрены ниже);
• конкретно на клапан устанавливается сервопривод и соединяется с термостатом. На устройство подается питание.

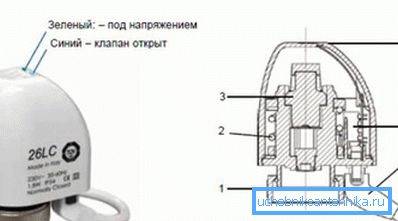

В случае если все работы по подключению выполнены верно, то на головке сервопривода должен загореться светодиод, по его цвету возможно делать выводы о положении:

• светло синий цвет показывает, что сейчас устройство обесточено, другими словами оно будет в открытом состоянии;
• зеленый индикатор информирует о подаче напряжения на устройство, другими словами сервопривод закрыт.

Применение двух- и трехходовых клапанов

Сервопривод может употребляться с двух-, трех- и четырехходовыми клапанами. В системах отопления значительно чаще употребляются первые 2 типа клапанов.

Двухходовые клапаны с сервоприводом, в большинстве случаев, устанавливаются перед радиаторами. Такое устройство имеет лишь вход и выход, а изменение проходного отверстия разрешает регулировать прохождение теплоносителя через клапан. Установка регулирующего устройства выполняется своими руками.

Трехходовые предоставляют значительно больше шансов. Установка сервопривода разрешает не только регулировать ток теплоносителя через него, но и при необходимости изолировать отопительные контуры друг от друга.

При терморегулировке сервопривод на 3-ходовом клапане может, к примеру, организовать подмес в подающую трубу воды из обратки. Это дает 100%-ную гарантию, что через чур тёплый теплоноситель не попадет в отопительный прибор.

Виды, технические характеристики, отличия

На сегодняшний день, существует несколько видов сервомоторов. Наиболее используемые механизмы можно представить по способу их действия следующим списком:

• механические;
• электронные;
• электротермические;
• дистанционные.

Механические

Самый простой прибор для управления. Он не представляет сложный механизм. Для регулировки степени нагрева нужного контура достаточно будет повернуть рукой головку прибора на возвратной гребёнке влево или вправо соответственно для увеличения или уменьшения нагрева петли тёплого пола. Устанавливать ручной вентиль целесообразно там, где система отопления состоит из 2 – 3 контуров и особая автоматика не требуется.

Последующая настройка не требуется так, как регулировка происходит автоматически. Одним из достоинств механического приспособления является невысокая стоимость и долгий срок службы. К недостаткам можно отнести то, что отсутствует возможность программирования работы сервопривода коллектора для тёплого пола. Поэтому, покидая жилище, хозяин должен устанавливать необходимый температурный режим вручную.

Электронные

Электронные модели оснащены жидкокристаллическими дисплеями, на которых отображаются этапы работы сервоприводов.

Это можно делать, как автоматически, так и вручную.

Электротермические

Приборы данного вида являются двухпозиционными исполнительными механизмами в автоматизированных системах тёплых полов. На корпусе сервопривода расположены два светодиода. Зелёный свет горит при подаче напряжения на привод, синий индикатор загорается, когда клапан открыт. Если питание отключено, оба индикатора гаснут.

Дистанционный

Главным отличием от других моделей дистанционный сервопривод можно программировать онлайн. Сервопривод имеет два датчика, которые отслеживают изменения температуры снаружи и внутри помещения. Дистанционные приборы имеют 9 режимов эксплуатации. Помимо этого, регуляторы способны выдавать информацию на дисплей термостата о количестве потреблённой электроэнергии.

Кроме этого, существуют приводы закрытого и открытого типа. Первые находятся в закрытом положении по умолчанию, а вторые практически всегда открыты.

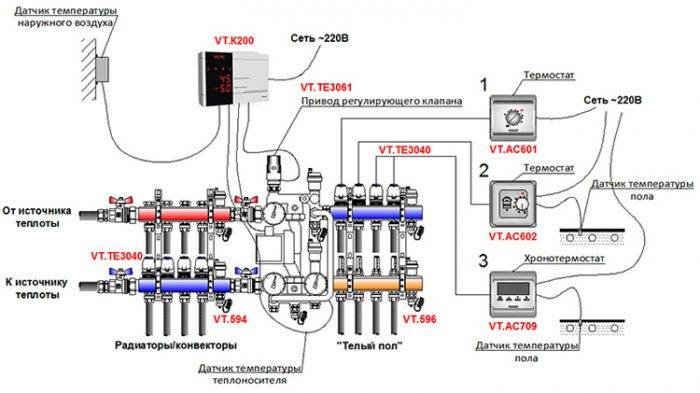

Погодозависимое управление

Управление водяной системой отопления «тёплый пол» может осуществлять не только в зависимости от изменения температурного режима в помещении, но и от повышения или снижения температуры воздуха на улице.

Для регулирования работы напольной магистрали используют целую систему датчиков и контролеров, которые устанавливаются и в жилых помещениях, и снаружи дома. Управление водяного тёплого пола контролирует работу нескольких коллекторов одновременно.

Система сложная, но имеет понятный интерфейс. Потребителю предоставляется возможность регулировать напольный обогрев в зависимости от времени суток, дней недели, времени года. Летом отопление отключают, но в качестве профилактики необходимо запускать циркуляционный насос.

Автоматику для водяного напольного обогрева устанавливают сразу во время монтажа магистрали и установки терморегулятора и датчика температуры. Оборудование способствует созданию комфортного микроклимата в доме. Управление некоторыми системами может осуществлять дистанционно.

Рекомендуем:  Как сделать тёплый пол от полотенцесушителя?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Загрузка…

Как работает автоматика теплого пола

Итак, мы установили комнатные термостаты. По какому принципу работает автоматика теплого пола?

Как регулируется температура в отдельной комнате? На каждой петле теплого пола, которой нужно управлять, на коллекторе устанавливается сервопривод. Сервопривод открывает или закрывает этот контур. Если в комнате один контур теплого пола, то эта комната перекрывается одним приводом. Если в комнате больше контуров — значит несколькими. Сервоприводами управляет комнатный регулятор. Он может подключаться одновременно к нескольким приводам. Когда в комнате температура поднимается выше установленной — комнатный термостат дает команду приводам, и они перекрывают конутр. Когда температура ниже установленной — контур открывается.

Представим, что на всех выводах коллектора стоят сервоприводы. Существует вероятность, что они одновременно закроют все контуры. Тогда насосу будет некуда гнать воду, это для него вредно. Эту проблемку можно решить тремя путями:

установка байпаса с перепусным клапаном (когда давление после насоса сильно увеличится — клапан откроет путь воде через байпас);
установка электронного насоса (такой насос сам решит эту проблему);
установка блоков управления между клапанами и комнатными регуляторами (в них заложены функции защиты насосов).

Что такое сервопривод и принципы его работы

Сервопривод — это автономное электрическое устройство, которое вращает части машины с высокой эффективностью и с большой точностью. Выходной вал этого двигателя перемещается на определенный угол, положение и скорость, что обычный двигатель не имеет возможности делать. Мотор сервопривода использует обычный двигатель и соединяет его с датчиком для позиционирования обратной связи

Контроллер является наиболее важной частью сервомотора, разработанного для этой цели

Элемент представляет собой замкнутый механизм, который включает позиционную обратную связь для управления вращательной или линейной скоростью и положением. Двигатель управляется электрическим сигналом (аналоговым или цифровым), он определяет величину движения, которая представляет собой конечное командное положение для вала. Тип кодировщика определяется датчиком, обеспечивая обратную связь скорости и положения. Эта схема построена прямо внутри корпуса двигателя, который обычно оснащен системой передач. Сервопривод для теплого пола с Алиэкспресс позволяет сэкономить время и денежные средства, но он доступен и в других магазинах.

Основное отличие сервомотора от двигателя состоит в том, что он управляется по моменту, а также положению и скоростью. Основные виды устройств:

• асинхронные;
• синхронные;
• постоянного и переменного тока.

Виды коллекторов

В зависимости от того, чем оснащены коллекторы, можно выделить несколько видов.

Коллектор для водяного теплого пола с клапанами и запорным вентилем. Установленные на коллектор запорные вентили и клапаны предназначены для регулирования количества подаваемого теплоносителя, а также для перекрытия контуров. Для удобства эксплуатации лучше установить несколько запорных вентилей на различные контуры. В этом случае при поломке можно отключить неработающий контур без потерь теплоснабжения.

Коллектор для водяного теплого пола с отсеченными клапанами. Балансирующие отсечные клапаны позволяют регулировать расход в каждом контуре, или же полностью перекрыть контур. Существуют также балансирующие отсечные клапаны с механической памятью, что позволяет сохранять настройки для каждого контура.

Коллектор для теплого пола с термостатическими клапанами. Термостатические клапаны служат для возможности регулирования температуры в каждом помещении по отдельности. При этом можно регулировать работу клапанов как вручную, так и автоматически.

Коллектор для теплого пола с отсечными клапанами и указателями расходов. При помощи указателей расходов можно контролировать точный объем теплоносителя, который необходим для поддержания заданной температуры пола. При установке и отсечных клапанов, и указателей расхода можно получить информацию по объему теплоносителя не только всей системы в целом, но и каждого контура в отдельности.

Для долговечности использования проектированием и монтажом систем «теплый пол» должны заниматься квалифицированные специалисты, даже несмотря на то, что монтаж этой системы достаточно прост.

Источники

• http://teplodom1.ru/teplypol/225-kollektor-dlya-teplogo-pola-prednaznachenie-ustroystvo-vybor.html
• https://stroychik.ru/pol/kollektor-dlya-teplogo-pola
• http://pol-v-dome.ru/shema-kollektora-teplogo-pola.html
• https://otoplenie.site/otoplenie/tyoplyj-pol/ustrojstvo-kollektora-vodyanogo-teplogo-pola.html
• https://dymohod-msk.ru/kollektor-dla-teplogo-pola/
• https://iobogrev.ru/kak-rabotaet-kollektor-teplogo-pola
• https://AvtonomnoeTeplo.ru/teplye-poly/598-kollektor-dlya-vodyanogo-teplogo-pola.html
• https://sovet-ingenera.com/otoplenie/teply-pol/smesitelnyj-uzel-dlya-teplogo-pola.html
• https://palitrabazar.ru/kommunikatsii/printsip-raboty-kollektora-vodyanogo-teplogo-pola.html
• http://prestigpol.ru/pravilnoe-podklyuchenie-kollektora-teplogo-pola/
• https://TrubaNet.ru/teplyjj-pol/montazh-kollektora-teplogo-pola.html
• https://StroySoveti.ru/otoplenie-i-santehnika/chto-takoe-kollektor-dlya-teplogo-vodyanogo-pola-naznachenie-i-printsip-deystviya.html
• https://vteple.info/teplyj-pol/kollektor
• https://StrojDvor.ru/otoplenie/kollektor-dlya-teplogo-pola/
• https://ProUteplenie.com/otoplenie/kollektor-dlya-teplogo-pola-chto-eto-takoe-i-dlya-chego-on-nuzhen-kak-ego-sobrat
• https://eurosantehnik.ru/kollektor-dlya-teplogo-pola-raznovidnosti-xarakteristiki.html

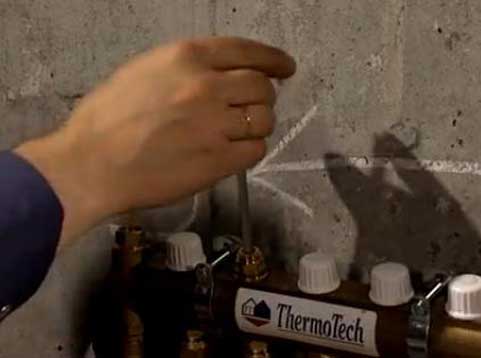

Наст ройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

• удаляют с вентиля колпачок, служащий для его защиты;
• закрывают вентиль до отказа – для этого используют шестигранный ключ;
• определяют для данного контура количество оборотов;
• отворачивают вентиль на это число;
• аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Подключение сервопривода

Еще до начала монтажа нужно установить, с каким термостатом будет работать сервопривод. Если с помощью термостата осуществляется контроль всего лишь над одним водяным контуром, между обоими приборами устанавливается прямая связь посредством проводников.

Если же используется так называемый мультизональный термостат, контролирующий сразу несколько участков, то его соединение с каждым сервомотором осуществляется через специальный коммутатор теплого пола. С его помощью различные устройства подключаются и соединяются между собой в единую цепь.

Коммутатор выполняет не только связующую и распределительную функции, но и служит предохранителем. Если положение всех отсекающих клапанов будет закрытым, коммутатор автоматически выполнит отключение питания циркуляционного насоса. Это особенно удобно, когда в работе теплых полов принимает участие автономный автоматизированный газовый котел.

Среди многочисленного оборудования, которое участвует в работе систем отопления «теплый пол» можно обнаружить небольшой приборчик, играющий важнейшую роль в управлении и в регулировке отопительной системы. Это сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна.

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

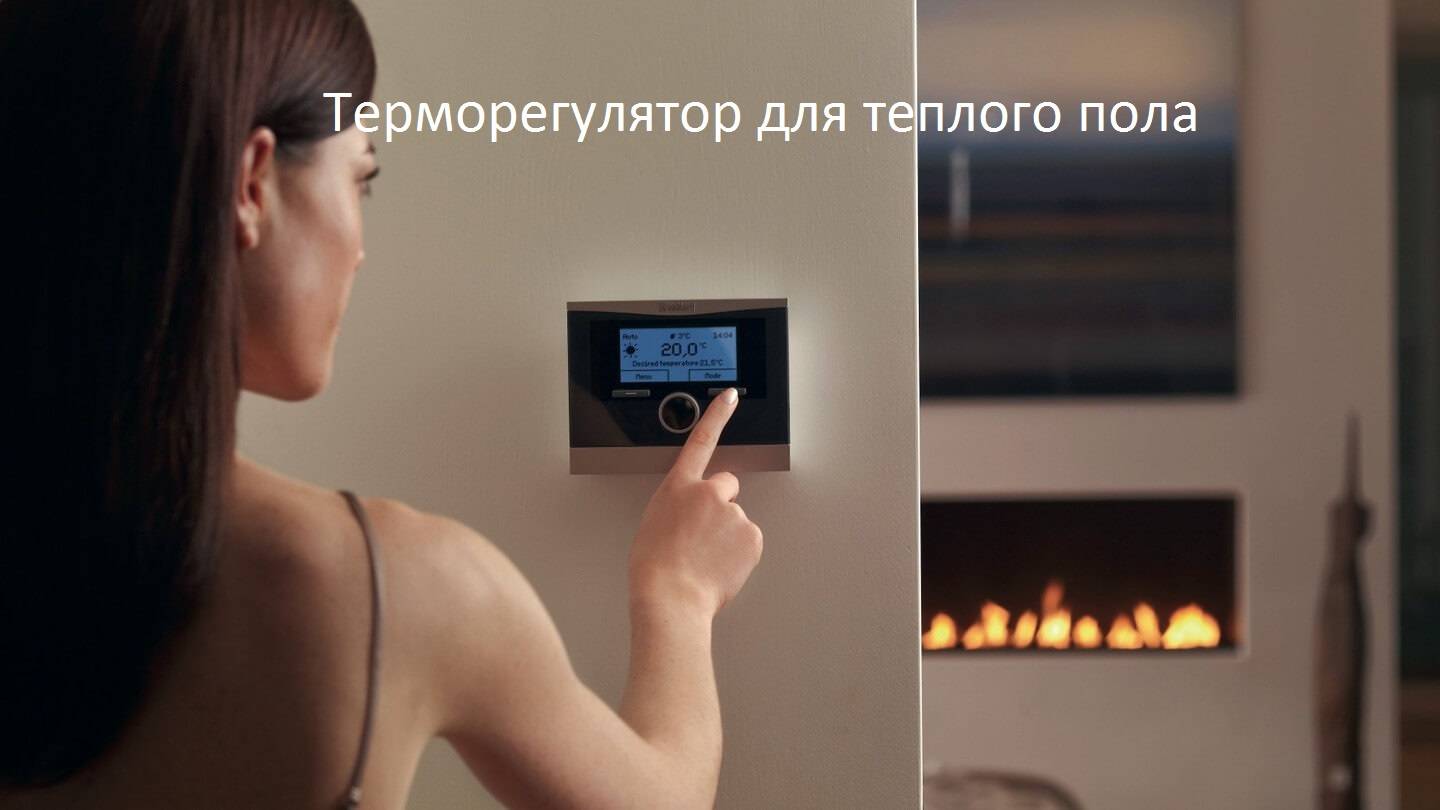

Схема подключения терморегулятора теплого водяного пола

Схема подключения терморегуляторов к коллектору с сервомотором

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше +50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Схема подключения терморегулятора для водного пола:

1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
4. кабель от распредкоробки выходит на распределительный щиток.

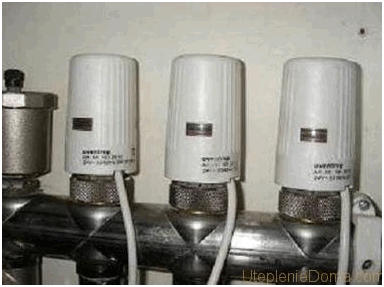

Электрический сервопривод для регулировки температуры водяного пола

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

• в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
• в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Электричекий и водяной теплый пол: область применения, схемы конструкций и расчет

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

Узел коллектора для теплого пола в отоплении

Для радиаторного отопления важен стабильный температурный показатель жидкости, 70–90 градусов. Для системы “тёплый пол” хватит всего 25–40 градусов. Задача смесительного узла в коллекторе – понижение температуры жидкости. Снижение достигается в процессе перемешивания горячей воды с вернувшейся из нагревательного прибора остывшей жидкостью, «обраткой». Таким образом, температура выравнивается, и в комнате формируется равномерный и стабильный температурный показатель.

Узлы коллектора имеют клапаны, агрегаты и другие компоненты, ответственные за управление и контроль температурным режимом.

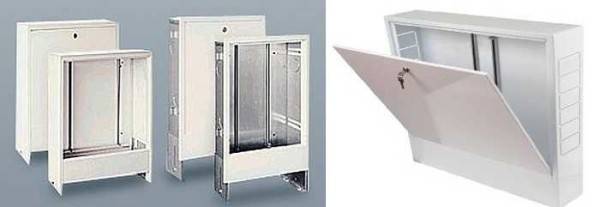

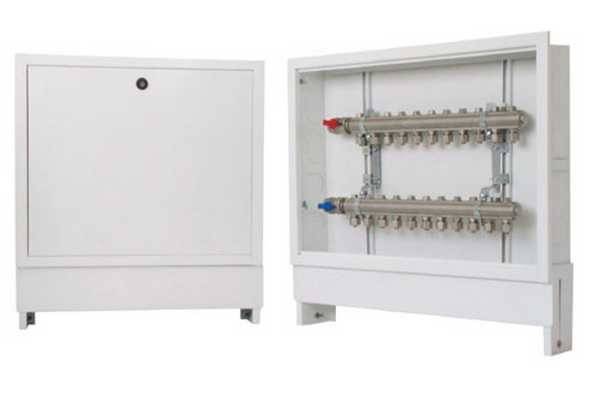

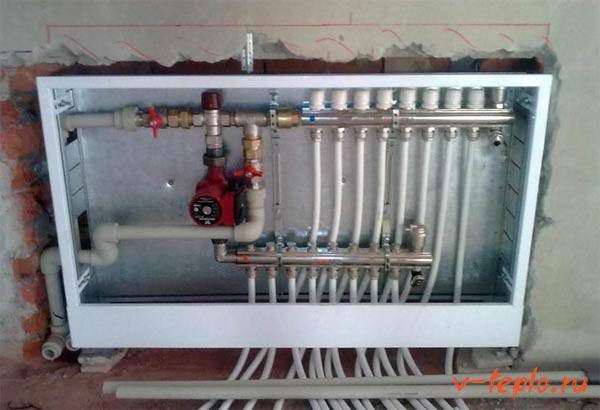

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит

При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими. Особенно это касается наружных коллекторных шкафов

Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

От чего зависит выбор типа сервопривода?

При принятии решения о покупке сервопривода для теплого пола, необходимо учитывать в каком положении должен быть клапан большую часть времени. Если теплоноситель должен постоянно циркулировать – выбираем нормально открытый. При условиях долгих, холодных зим устанавливаются именно такие механизмы. Еще одно преимущество нормально открытого сервопривода – при перебоях с электроснабжением, при выходе самого устройства из строя система теплого пола будет снабжаться горячей водой.

10 сервоприводов на распределительном коллекторе.

Нормально закрытый сервопривод возможно использовать в регионах с теплым климатом, поэтому на территории России такой вид используется реже.

Внимание! Среди сервоприводов существуют устройства с плавной настройкой. Такие механизмы оснащены электронным регулятором, который обеспечивает необходимое напряжение

В зависимости от напряжения более точно регулируется движение штока, который оказывает давление на клапан. Такой вид приводов используется, где необходимо плавно дозировать объем проходящего теплоносителя. Но в системах теплого пола они практически не используются. При покупке термопривода обратите внимание, не требуется с ним установка электронного регулятора? Если он необходим – вы имеете дело с термоЭЛЕКТРОННЫМ приводом, использование которого в системах теплого пола нецелесообразно.
