Как правильно подключить инфракрасный обогреватель

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

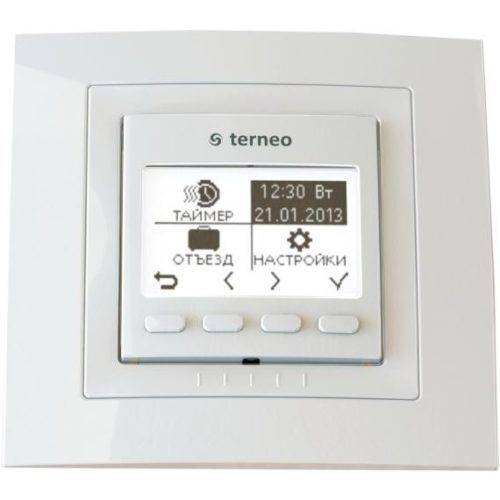

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Популярные модели

В пленочных нагревателях ПЛЭН роль излучателя играет экран из отражающей фольги (алюминий), который нагревается от подключенного к электросети резистивного элемента (металлическая нить). Длина излучаемых инфракрасных волн – 9,4 мкм. Температура нагревательного элемента составляет 40 – 50 градусов, что делает обогреватели ПЛЭН абсолютно безопасными для людей и домашних животных.

Нагревательный элемент и алюминиевая фольга в ИК-обогревателях ПЛЭН отделены друг от друга лавсановой (отечественное название полиэстера) пленкой. Вся конструкция заключена в оболочку из того же материала. Суммарная толщина всех пяти слоев обогревателя ПЛЭН составляет от 1 до 1,5 мм.

Максимальная высота установки нагревателей ПЛЭН на потолке составляет 3 – 3,5 м.

Инфракрасное излучение в обогревателях данной марки генерируется тонкой карбоновой нитью, заключенной в полимерную оболочку. Обогреватели Пион являются низкотемпературными, в зависимости от настроек на терморегуляторе они могут нагреваться до температуры от 30 до 110 градусов. Максимальная мощность одного обогревателя – 500 Вт.

Шнур питания и терморегулятор с термостатом поставляются в комплекте.

Заявленный производителем срок службы – 25 лет.

Пленочные обогреватели Зебра выпускаются на той же производственной базе, что и ПЛЭН, но с использованием более прогрессивных технологий и материалов. Благодаря этому удалось добиться некоторых усовершенствований:

— увеличен класс защиты до IP44 (у ПЛЭН он составляет IP20), что позволило применять ИК-нагреватели в помещениях с высокой влажностью;

— в схему подключения нагревателя Зебра добавлен третий провод заземления;

— разработана серия обогревателей «Мультивольтаж», способных работать в условиях падения напряжения до 150 В.

Где используется ИК-нагреватель

Техника этого вида отличается очень высоким КПД, а соответственно, и практически мгновенный прогрев помещения, и его медленное охлаждение – оба фактора обуславливают достаточно высокую степень эффективности устройства, благодаря чему оправдана эксплуатация на больших объектах с высокими потолками и крупными теплопотерями. Помимо этого ИК-нагреватели широко применяются в помещениях гражданского и сельскохозяйственного целевого назначения. Это могут быть теплицы, школы, детские сады, офисные помещения, магазины и прочее. Кроме этого, существуют исполнения, созданные специально для обогрева открытых площадок.

Смотрим видео, немного о данном приборе обогрева:

Но перед тем как остановить свой выбор на одном из видов таких устройств, нужно соотнести его технические характеристики с условиями эксплуатации в будущем. Так, для каждого объекта рекомендуется подбирать определенный вид подобной техники:

• Коротковолновые исполнения чаще задействуются на производственных объектах, так как они довольно агрессивны в работе из-за моментального нагрева помещения, что обусловлено повышением температуры нагревательного элемента до нескольких сотен градусов;
• Средневолновые и длинноволновые устройства в зависимости от модели широко применяются на гражданских объектах, в частных домах.

Также на целевое назначение ИК-нагревателей влияет тип источника энергии: электричество, дизельное топливо, газ. Например, устройства, функционирующие на газу и дизеле, рекомендуется использовать в нежилых помещениях и на открытых площадках.

Разновидности инфракрасных обогревателей

Все устройства такого рода делятся на две категории:

Газовые. Эти обогреватели функционируют от сжиженного газа. Главным их преимуществом считается автономность, ведь они не нуждаются в доступе к электросети. В домашних условиях они мало востребованы, поскольку чаще их используют для обогрева промышленных построек и уличных площадок.

В зависимости от места установки, они делятся еще на две категории:

• Настенные. Их монтируют к стене, что особенно актуально для помещений, где есть маленькие дети, поскольку они могут обжечь руки об обогреватель или опрокинуть обычный стационарный прибор. Конечно, существует риск накрытия поверхности теплопередачи, а ведь это запрещено. К плюсам этого типа устройств можно отнести заметную экономию пространства и удобство использования в малогабаритных помещениях.
• Потолочные. Такие приборы способны нагревать за короткое время довольно крупные сооружения. Устанавливать их можно даже во влажных помещениях, за счет того, что они выделяют намного больше тепла, чем напольные и настенные варианты. Достигается это благодаря оригинальной форме и специальному шероховатому покрытию греющей поверхности. Дело в том, что неоднородность верхнего слоя предоставляет большую площадь для выделения тепла. Потолочные обогреватели могут иметь открытые и закрытые ТЭНы. Более эффективным считается первый вариант, поскольку он излучает узконаправленный горячий поток тепла. Крепят их, как правило, в домах с высокими потолками, цехах, ангарах, на складах. Закрытый ТЭН больше подходит для жилых помещений, где потолки не слишком высокие и отапливаемая площадь невелика.

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

1. Механические.
2. Электронные.

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Как подобрать бытовое ИК устройство обогрева

В первую очередь необходимо подобрать достаточную мощность климатического оборудования. Как уже отмечалось, для постоянного обогрева помещения, требуется, чтобы производительность обогревателя была не меньше, чем 100 Вт, на каждые 1 м² помещения.

При выборе подходящей установки, обратите внимание на следующие особенности:

• Встроенный термостат – уменьшает расходы электроэнергии на 40-50%.
• Система защиты – безопасность бытовых обогревателей инфракрасного излучения для человека обеспечивают датчики защиты от перегрева и случайного возгорания, в случае падения нагревательной панели.
• Пульт ДУ – входит в комплект всех потолочных панелей. Мобильные обогреватели и установки настенного типа укомплектовываются дистанционным управлением по желанию заказчика.
• Источник излучения . Климат вашей квартиры во многом зависит от условий обогрева. Наиболее комфортными в работе считаются трубчатые излучатели.

Основные элементы и принцип действия ИК обогревателелей

Самодельный обогреватель имеет существенное преимущество перед магазинным – он обойдется вам гораздо дешевле. Перед тем как приступить к его изготовлению, следует разобраться в основных элементах, необходимых для работы. А состоит ИК обогреватель из следующих деталей:

• нагревательный элемент (ТЭН), излучатель;
• корпус термостойкий;
• отражательный элемент (рефлектор);
• шнур с вилкой на 12 V для подключения в розетку.

Вот из таких основных деталей состоят практически все ИК нагреватели. Принцип работы инфракрасного обогревателя выглядит следующим образом: поступающая электрическая энергия преобразуется в тепловое излучение, которое передает тепло в окружающую среду.

Главной особенностью таких приборов является то, что излучение обогревает не воздух, а предметы (возникающие на пути), а затем уже от предметов тепло переходит в воздушное пространство.

Для того чтобы самодельная схема функционировала, следует выполнить ряд требований. Во-первых, обязательно следует заготовить источник излучения, в качестве которого могут выступить следующие элементы:

• лампы накала (галогеновые, карбоновые или кварцевые);
• особая многослойная панель.

Панельный обогреватель изготовлен следующим образом: между каждым слоем расположена тонкая металлическая нить, которая создает сопротивление электрическому току, в результате чего происходит нагрев до необходимой температуры. Тепловые лучи, выходящие из панели, производят обогрев помещения.

Еще одной немаловажной деталью для сборки обогревателя своими руками является рефлектор. Для его изготовления понадобится полированная сталь или алюминий

Главной функцией рефлектора является формирование потока тепла и направление его в заданную зону обогрева. Благодаря ему можно сформировать определенные зоны активного обогрева.

Инфракрасный обогреватель, сделанный своими руками, обойдется дешевле и подарит бесценный опыт начинающему мастеру. Ниже представлены инструкции по изготовлению различных видов прибора в домашних условиях.

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Цены на терморегуляторы разных моделей

Стоимость термостатов для отопительных котлов зависит от типа прибора, количества поддерживаемых функций и компании производителя. Наиболее усовершенствованные модели программируемых терморегуляторов с большим выбором настроек будут стоить гораздо дороже, чем модели простых механических устройств, однако и уровень точности в них гораздо выше.

Выбирая тот или иной тип устройства, стоит учитывать уровень энергосбережения, который он может обеспечить отопительному аппарату и степень удобства управления оборудованием для достижения комфортного климата в помещении. Приблизительная цена механического терморегулятора для котла отопления Baxi с диапазоном настройки температуры от 5 до 30°C и защитой от замерзания составляет 1180 руб.

Купить комнатный терморегулятор для газового котла механического исполнения модели SAS816WHB-0 с опцией задержки срабатывания 5 минут можно за 1490 руб. Особенностью этого устройства является возможность управлять не только работой газового отопительного оборудования, но и функционированием кондиционера. Комнатный механический термостат Cewal RQ10 обойдется вам в 790 руб.

Купив термостат для котла отопления, вы сможете не только настроить комфортный температурный режим для каждой комнаты в холодное время года, но и продлить срок эксплуатации отопительного оборудования.

2 Подключение терморегулятора к инфракрасному обогревателю

Точная схема подключения для моделей разного типа прилагается к продаваемому устройству.

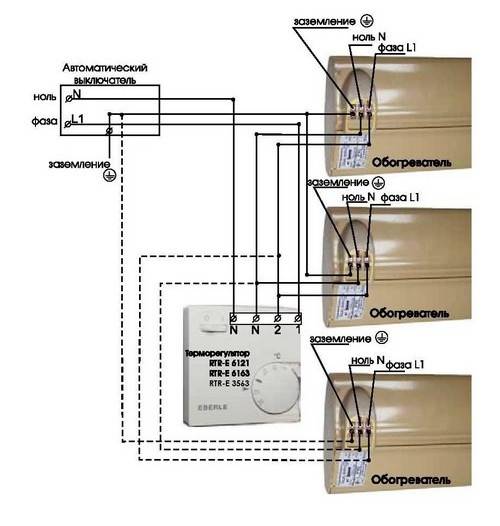

Схема подключения термостата к инфракрасному обогревателю

А сам монтаж проводится в соответствии со следующими принципами:

• к месту расположения терморегулятора прокладывается отдельная проводка, которая подсоединяется к клеммам «ноль» и фаза»;
• установленный терморегулятор соединяется с инфракрасным обогревателем отдельно проведенной линией;
• при наличии внешних датчиков, определяющих температуру окружающей среды, их подключают к регулятору выделенной линией или методом беспроводного соединения.

2.1 Газовый инфракрасный обогреватель BIGH-55 (Galaxy)

Газовый обогреватель BIGH-55 является автономным обогревательным устройством, которое может быть установлено в любом месте, так как не требует стационарного подключения к электросети. При его работе электричество совсем не используется.

BIGH-55 используется для обогрева как помещений (загородный дом, дача), так и открытых пространств (открытые площадки кафе, ресторанов, гостиниц).

Основные характеристики:

• в качестве теплоносителя используется пропан (пропан-бутан) при сгорании которого выделяется тепло;
• тепловая мощность при максимальном обогреве — 4,2 кВт;
• обогреватель рассчитан на обогрев помещений площадью до 60 кв. метров;
• расход газа в зависимости от режима работы — 110, 207, 305 грамм в час.

При габаритных размерах 420×720х360 мм газовый обогреватель BIGH-55 весит всего 8,4 кг.

Одной из особенностей, которой отличается газовый обогреватель BIGH-55, является возможность использования двух видов теплоотдачи — инфракрасного и конвективного. Непосредственным источником тепла является особая панель, выполненная из высококачественной прочной керамики, которая находится в передней части обогревателя.

Газовый инфракрасный обогреватель Ballu BIGH-55

Конвективный обогрев происходит за счет выхода нагретого в корпусе воздуха через перфорацию в его верхней части.

Газовый обогреватель BIGH-55 оснащен надежной многоуровневой системой безопасности при эксплуатации. Контроль пламени осуществляется защитной термопарой. Отдельные датчики реагируют выключением системы при превышении количества углекислого газа в окружающей атмосфере и опрокидывании. Газовый баллон закреплен специальным фиксатором, который предотвращает выпадение при перемещении обогревательного устройства.

Газовый инфракрасный обогреватель Ballu BIGH-55 (вид изнутри)

При работе газовый инфракрасный обогреватель не производит никакого шума. Его установка и подключение не представляют никаких трудностей, так как редуктор давления газа и шланг соединения с баллоном уже имеются в комплекте поставки. Само обогревательное устройство оборудовано специальным шасси, позволяющим легко перемещать его по горизонтальной поверхности.

Подключить газовый обогреватель BIGH-55 можно к баллону емкость до 27 литров, что при максимальной нагрузке позволит работать устройству в течение 38 часов. При этом будет расходоваться наиболее большое количество газа. Но так как устройство имеет еще два режима (более экономных по расходу), то время обогрева можно увеличить от 3-х до 5-ти раз.

Инфракрасный обогреватель BIGH-55 при своей работе, к сожалению, сжигает кислород. Поэтому при установке такого оборудования в закрытых помещениях требуется регулярное их проветривание во избежание перенасыщения воздуха углекислым газом.

Устройство газового инфракрасного обогревателя Ballu BIGH-55

Для данной модели обогревателя подходят газовые баллоны отечественного производства. Минимальный объем (размер) одного баллона может составлять 5 литров (2,5 кг жидкого газа). Максимально большой баллон, который можно подключить к обогревателю — 50 литров (21,2 кг сжиженного газа). В первом случае при максимальной теплоотдаче устройство может бесперебойно работать в течение 8,5 часов, во втором — 70,5 часов. При периодической смене режимов работы — время обогрева значительно увеличивается.

Портал об отоплении » Камины

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Принцип действия и разновидности

Характерной особенностью таких изделий является выделение тепла, которое способствует обогреву различных поверхностей – стен, пола, потолков и т.д. Следует отметить, что прогрев воздуха производится частично, ведь основной поток излучения направлен на предметы, которые впоследствии отдают тепло от себя.

Инфракрасные излучение не боятся ветра, сквозняков и способны согреть даже в ветреный день

Прибор состоит из рефлектора и излучателя. Последний отвечает за передачу излучения в процессе нагрева. Отражающим элементом является рефлектор, который производят из термоустойчивых материалов, обладающих высокой отражающей способностью. В качестве нагревательных элементов могут быть:

• пластины;
• открытые или закрытые спирали;
• кварцевые, инфракрасные или галогеновые лампы;
• ТЭНы;
• карбоновые проводники.

В соответствии с источниками энергии все обогреватели подразделяются на несколько видов:

1. Электрические. Наиболее популярный тип приборов, которые устанавливают в любых помещениях. Обязательный элемент в системе – зеркальный рефлектор для передачи излучения в необходимом направлении.
2. Газовые. Лучше всего подходят для открытых площадок или промышленных сооружений. Из-за высокой мощности их нечасто можно встретить в жилых помещениях. Топливом является газовоздушная смесь.
3. Дизельные. Востребованы в тех помещениях, где слабая проводка. Такие приборы часто встречаются на улице или в гаражах. Устройству не требуются дымоходы, очистка производится через несколько фильтров.
4. Пленочные – часто используются в жилых помещениях.

Рекомендации по установке потолочного устройства и основные ошибки

Для крепления и подвешивания обогревателя на потолок желательно применять фурнитуру, которая идет в комплекте вместе с устройством.

Чтобы в глаза не бросалась разводка кабеля, по стене и потолку задействуют П-образный профиль.

Терморегулятор

При установке владельцы часто совершают одну и ту же ошибку, забывая, что при монтаже сразу нескольких устройств в одном помещение необходимо учитывать суммарную мощность. Это относится к агрегатам, которые подключают к одному терморегулятору.

Пренебрежение к этому правилу выводит устройства из строя и сбоям в электросети.

Как безопасно подключить в сеть

Для обеспечения безопасности можно позаботиться о заземлении устройства. Для этого желто-зеленый кабель подключается к соответствующей клемме.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

• мощность обогревателя не превышает 3000 Вт;
• термостат будет установлен на достаточном удалении от прибора;
• на корпус терморегулятора не будут попадать солнечные лучи;
• влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

1. Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
2. Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
3. К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
4. От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.

Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Общие принципы подключения терморегуляторов к теплому полу

Терморегуляторы бывают разных видов: механические, с электронным управлением, с сенсорной панелью или с обычной ручкой переключения. Принципы подключения у них схожи, несмотря на внешние различия.

Выбор оптимального места установки для терморегулятора

Сухая стена, на которую не действуют сквозняки и прямые солнечные лучи – оптимальное место установки терморегулятора. Подключение к электричеству облегчит розетка, если она находится рядом. Высота установки прибора зависит от желания и удобства потребителя, обычно 0,4 – 1,7 метра от пола.

Контроллер устанавливается двумя способами на выбор:

Схема подключения проводов к терморегулятору

Терморегулятор выполнен в виде квадратной коробки с разъемами. Схему подключения проводов производители указывают на задней крышке прибора и разобраться в ней несложно, так как клеммные колодки пронумерованы:

Буквенная маркировка разъемов означает:

Порядок подключения проводов к терморегулятору состоит из трех этапов.

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Также читают:

Как подключить регулятор температуры

• Производитель: СТН
• Код товара: СТН 500 без терморегулятора
• Доступность: В наличии

Доступные опции

Нагревательные панели «СТН» – это инфракрасно-конвективные обогреватели, которые можно использовать в качестве дополнительного или основного обогрева помещения. Область применения обогревателей «СТН» очень обширна. Они предназначены для обогрева жилых, общественных, промышленных и даже сельскохозяйственных помещений. Их можно устанавливать в квартирах, коттеджах, деревянных домах, офисах, гостиницах. Прекрасно подойдут для аэропортов, складских помещений, магазинов, для обогрева школ, детских садов и больниц.

ЭФФЕКТИВНОСТЬ

В обогревателях используется два типа обогрева, инфракрасный и конвективный. При таком сочетании, прогревается не только воздух в помещении, но также предметы и стены. Их поверхность дополнительно отдает тепло. Инновационный нагревательный элемент из аморфного металла нагревает прибор за считанные минуты благодаря физико-химическим свойствам и конструкции прибора, что является несомненным преимуществом. Поэтому инфракрасно-конвективные обогреватели эффективнее традиционных приборов. Ваше помещение будет обогрето намного быстрее при меньших затратах на электричество.

Модель мощностью 500 Вт предназначена для обогрева площади помещения до 10 м².

УНИВЕРСАЛЬНОСТЬ

Для прогрева больших объемов помещения рекомендуется использовать несколько обогревателей, их также можно объединить и быстро создать полноценную систему электрического отопления. Конструкция позволяет подключаться к системе «Умный дом» и даже использовать обогреватели в паре с тёплым полом. Настройка и установка очень простая и не займёт много времени. Благодаря лаконичному дизайну и небольшим габаритам панели отлично смотрятся в любом помещении и не займут много места.

НАДЁЖНОСТЬ

Одна из важных особенностей приборов «СТН» – это высокая прочность и надёжность, которая достигается за счёт качественных материалов и простоты конструкции. Электрообогреватели «СТН» очень трудно сломать. Модели без терморегулятора обладают степенью защиты IP 67, что позволяет использовать их в самых сложных условиях.

Нагревательные панели СТН имеют гарантию 5 лет. Срок эксплуатации не менее 10 лет.

БЕЗОПАСНОСТЬ

Конструкторы позаботились и о безопасности. Класс защиты от поражения электрическим током подразумевает наличие усиленной изоляции. Заземление корпуса не требуется.

Закрытый нагревательный элемент из аморфного металла исключает ожоги, не сжигает пыль и не сушит воздух.

Абсолютная электрическая и электромагнитная безопасность подтверждается сертификатами РФ, ТС, ЕС.

Помимо этого, модель также выпускается во взрывозащищенной комплектации (НЭБ-М-НСЕх), что идеально подходит для установки на автозаправочных станциях, заводах, предприятиях угольной или нефтедобывающей промышленности, химических и газовых объектах и других местах, к которым предъявлены высокие требования безопасности. Оборудование выпускается по ТУ 3443-002-92573011-2017 и технической документации изготовителя для работы во взрывоопасных средах и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «о безопасности оборудования для работы во взрывоопасных средах».

Электрические обогреватели «СТН» – это превосходное сочетание эффективности, надёжности и универсальности.
