Схемы подключения радиаторов отопления

После того как с разводкой труб разобрались, следует перейти к главному моменту – схеме подключения радиаторов отопления.

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Системы отопления

Перед тем как подключать батареи к магистрали, нужно определить, какая именно система отопления стоит дома. Различаются два типа – однотрубная, двухтрубная, рассмотрим их особенности и различия.

Однотрубная разводка

Экономный и простой вариант монтажа, при котором батареи подключаются последовательно. Чаще всего однотрубную систему можно увидеть в многоэтажных жилых домах, но можно сделать схему и в частном доме. Основная особенность – циркуляция теплоносителя, который поступает из котла, проходит сначала одну батарею, затем вторую и все последующие до крайнего прибора отопления. Затем по трубопроводу обратного тока воды, присоединенному к последнему в сети радиатору, теплоноситель возвращается к источнику нагрева – котлу или в стояк в многоэтажных домах.

Достоинства – простота, экономность, возможность запуска самотечной циркуляции. К недостаткам относят отсутствие регулировки теплоотдачи в батареях. Получается, что приборы, близко расположенные к источнику нагрева, получают более горячий теплоноситель, а крайние – остаются холодными. Такую особенность нужно учитывать при формировании однотрубной системы отопления в частном доме.

Двухтрубная схема

Конструкция дополняется еще одним трубопроводом, который нужен для обратного тока воды. Таким образом, каждый радиатор имеет трубопровод подачи горячего теплоносителя и нитку обратки, поэтому тепло подается с равномерностью, без снижения нагрева. Дополнительный плюс – возможность монтажа на каждую батарею терморегулятора, с помощью которого задается режим работы, интенсивность циркуляции теплоносителя и объем получаемого тепла.

Минус один – удвоение количества материалов для формирования системы отопления. Затраты на обустройство схемы увеличатся, но зато можно сэкономить на режиме отопления. Например, задать дневной режим, когда батареи греют с минимально допустимыми показателями, пока никого нет дома, а вечером включать отопление на полную мощность.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

• 10 см от низа подоконника;
• 12 см от уровня пола;
• 5 см – зазор между агрегатом и стеной или слоем термоизолятора.

Подключение радиаторов отопления схемы обвязки монтаж батарей

Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами. Возможно, вас заинтересует информация о том, что собой представляет конвектор отопления водяной

Подключение радиаторов отопления схемы обвязки монтаж батарей

В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Однотрубная система

Эту систему монтируют в многоэтажных домах. Но нередко она встречается в старых одноэтажных домах. В коттеджах современно постройки ее, как правило, не используют.

Достаточно эффективна при обогреве небольшого дома или дачи площадью до 50 м2. Но при устройстве однотрубной системы отопления в домах большой площади все плюсы системы теряются.

• Основная конструктивная особенность однотрубной разводки – все отопительные приборы подсоединены последовательно к одной трубе.
• Варианты подключения: параллельно трубе и последовательно.
• Вторая схема морально устарела и неэффективна – при протечке радиатора приходится полностью отключать отопления, невозможно отрегулировать температуру одной отдельно взятой батареи. Поэтому ее не следует устанавливать в новых домах.

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

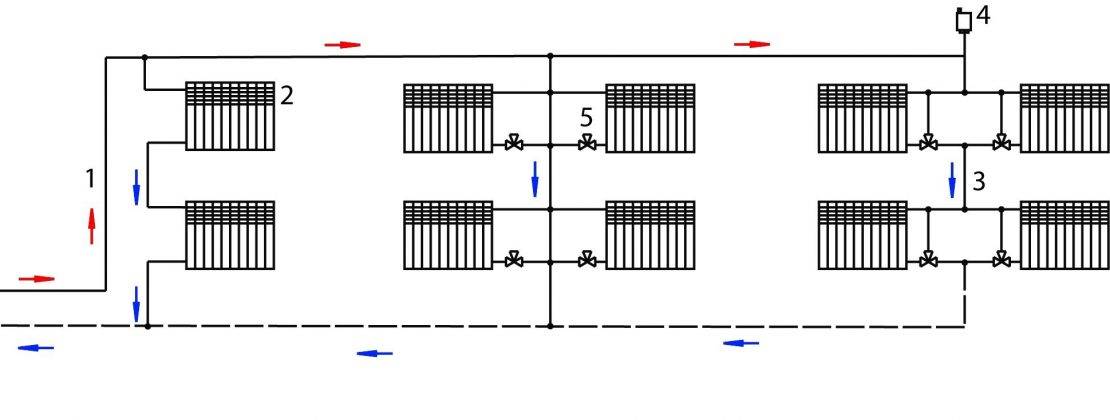

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

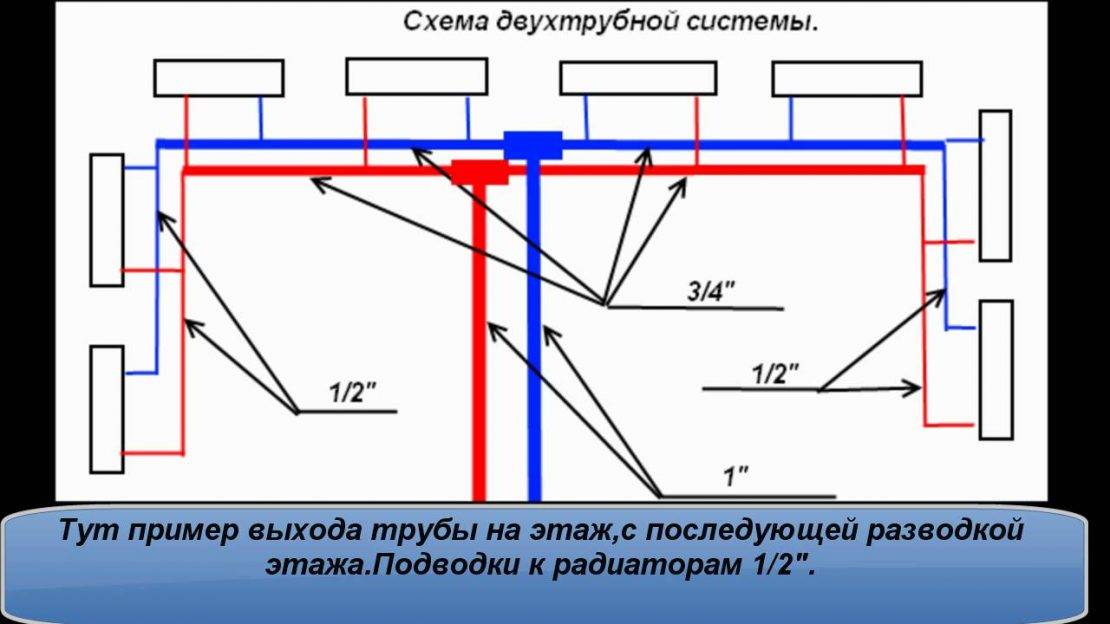

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

• делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
• ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.

Климат контроль с воздушным датчиком

Чтобы батарея могла автоматически включаться-отключаться не только при перегреве, но и при достижении заданной температуры в комнате, в схему можно добавить еще один элемент автоматики – реле с воздушным датчиком температуры помещения.

Такие зачастую ставят на теплые полы. Они обеспечат своеобразный климат контроль.

Есть вообще термореле розеточного типа. С ним даже не понадобится изменять схему подключения.

Достаточно будет воткнуть вилку в розетку и система автоматики готова. Подробнее

Особенно это актуально в период отсутствия сильных заморозков, когда на улице еще не так холодно. Конечно, температуру в комнате можно регулировать и встроенным термостатом, тем самым вручную уменьшая нагрев секций, однако:

во-первых, это не удобно – каждый раз приходится наклоняться к полу и крутить регулировочное колесико

во-вторых, влечет за собой сильный разброс колебаний температуры в комнате

в-третьих, с электронным термостатом по воздуху вы забудете про раздражающие щелчки от реле

https://youtube.com/watch?v=XgB6dKNXXl4%3F

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Лучшие качества «ленинградки»

Однотрубная система отопления в частном доме ленинградка удобна, прежде всего, тем, что очень легко выбрать режим работы любого радиатора. Батареи отопления подключаются параллельно одной трубе, поэтому можно даже отключить или демонтировать любой радиатор, не нарушая работу системы.

Для небольших домов и дач популярна система с гравитационной (естественной) циркуляцией воды. В одноэтажных домах выбирается горизонтальная разводка стояков. Для многоэтажных зданий применяется комбинированная схема – вертикальная и горизонтальная схема монтажа стояков. Как уже упоминалось можно организовать «самотечную» систему или создать отопление ленинградка с насосом, который значительно улучшит динамику обогрева помещений.

«Ленинградка» с естественной циркуляцией

Система обогрева такого типа предполагает последовательную установку приборов отопления по периметру помещения. Если будет применена ленинградка система отопления диаметры труб при «самотечной» циркуляции нужно применить большего диаметра. Основа системы – котел соединяется с первым радиатором, выход первого радиатора соединяется с входом второго и т.д. С последней батареи отдавшая свое тепло вода возвращается по обратной трубе в котел для повторения цикла.

Популярная и неприхотливая система отопления ленинградка своими руками монтируется двумя способами.

Первый вариант – последовательное соединение батарей отопления, а второй способ заключается в использовании диагонального подключения радиаторов для равномерного прогрева батарей. Монтировать можно любые радиаторы, но при использовании традиционных чугунных батарей применение крана Маевского обязательно. Он служит для стравливания воздуха из батарей.

Параллельное подключение батарей в схеме отопления «ленинградка»

Описанная выше разводка системы отопления ленинградская имеет один существенный недостаток. При таком способе подключения невозможна регулировка теплоотдачи каждой батареи и невозможно их отключение без остановки работы всей системы. Для устранения этого недостатка был придуман вариант «ленинградки» с параллельным подключением батарей.

При таком подключении вход и выход батареи регулируется шаровым краном, а на отрезок стояка, параллельного батарее, устанавливается кран выполняющий роль шунта. Краны, шунтирующие каждый радиатор, играют большую роль в настройке всей системы. С их помощью ленинградская система отопления частного дома обеспечивает равномерный нагрев приборов отопления.

«Ленинградка» с дополнительным контуром

Если при создании проекта получается слишком большая длина системы или сложная конфигурация, то в таких случаях применяется дополнительный контур. Дополнительный контур подключается параллельно основному. Чтобы система работала правильно на «обратке» дополнительного контура устанавливается кран игольчатого типа для отладки системы обогрева

Второе важное требование – «обратка» второго контура, если используется ленинградка система отопления с насосом, должна соединяться с обратной трубой основного контура до насоса

Вариант «ленинградки» — закрытая система

Любая схема отопления в частном доме ленинградка легко превращается в закрытую систему. Понятно, что в таких случаях нужна установка расширительного бака мембранного типа, манометра, циркуляционного насоса и предохранительных клапанов для безопасности. При установке котла настенного типа, который имеет встроенный циркуляционный насос, монтаж отдельного насоса не нужен.

Такая система отопления ленинградка частного дома чаще всего применяется в двухэтажных домах.

Выбор схемы подключения ↑

От выбора схемы подключения радиаторов зависит равномерность их прогрева

Чтобы разобраться, как правильно подключить радиаторы отопления в конкретном случае, нужно изучить видео-инструкции, а также рассмотреть все возможные схемы монтажа. Каждая из них востребована при определенных обстоятельствах и имеет ряд преимуществ и недостатков:

1. Диагональное. Труба подачи подключается в верхний патрубок радиатора, а «обратки» – в противоположный нижний. Это наиболее эффективный вариант, который способствует равномерному распределению тепла в радиаторе. Может применяться для оборудования с большим количеством секций. Уровень теплопотерь составляет 2%.
2. Одностороннее. Труба подачи подсоединяется к верхнему отверстию, «обратки» – к нижнему на этой же стороне. Такой вариант чаще применяют в квартире. Это обусловлено тем, что трубопровод (обычно однотрубный) расположен в одном углу, а подключить требуется только один радиатор. С целью экономии материала и с эстетической точки зрения такой способ будет лучше. Конечно, можно применить и первый вариант, но это потребует немного больших расходов на материал, а также может быть затруднительным, если от радиатора до пола недостаточно места для монтажа трубопровода.
3. Седельное.

   Входящая труба подсоединяется в нижний отвод, выходящая – в нижний на противоположной стороне. Схема не является распространенной, так как имеет невысокую эффективность (уровень теплопотерь составляет порядка 15%). Чаще востребована в случае, если трубопровод скрыт в стене. Потребуется вывести отводы и подсоединить их к патрубкам.

4. Нижнее. Вход и выход осуществляется в одной точке. Оптимальный вариант, когда трубы скрыты под плинтусами, расположены в полу или зашиты в стене. Такую схему подключения можно выполнить только на стальных или панельных радиаторах. Также можно произвести подключение биметаллических радиаторов отопления, которые являются не секционными, а монолитными. Данный способ характеризуется наибольшими теплопотерями – до 20%.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

• Боковая схема;
• Нижняя схема;
• Нижняя для двухтрубных систем;
• Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки батареи, теплоизоляция по необходимости;
• монтаж на стены радиаторов;
• определение мест крепления труб и врезки отводов;
• заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.
