Циркуляционные насосы для отопительных систем частных домов

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Лучшие модели

Возможность выбора заставляет обратить внимание на оборудование, чьи технические характеристики были проверены временем и многими потребителями. Предлагаем познакомиться с наиболее популярными моделями

Циркуляционный насос GRUNDFOS ALPHA2 25-60 180

Качественная модель, отличающаяся высоким качеством сборки. Циркуляционный насос GRUNDFOS ALPHA2 25-60 180 способен работать в 7 режимах. Подключение осуществляется с помощью штекера. Для увеличения срока службы устройства желательно задействовать источник бесперебойного питания. К преимуществам модели стоит отнести:

• широкий диапазон потребляемой мощности;
• простоту подключения и эксплуатации;
• интуитивно понятную систему управления.

Единственным недостатком является высокая стоимость

Grundfos Alpha2 25-60 180

Циркуляционный насос Wilo Star-RS 25/4

Качественная модель с широкими функциональными возможностями. Данный насос актуален для систем отопления, водоснабжения и вентиляции. Длительный срок службы обеспечивается чугунным корпусом и валом из нержавеющей стали. Предназначен для перекачивания чистой воды. Допускается установка только в горизонтальном положении. Циркуляционный насос Wilo Star-RS 25/4 имеет производительность 3 м³/час. Работает тихо.

К преимуществам относится:

• высокая надёжность;
• выбор рабочей скорости.

Из недостатков следует отметить требовательность к определённому положению в процессе работы и неудобство переключения скоростей.

Wilo Star-RS 25/4

Калибр НЦ-15/6

Надёжная трёхскоростная модель в чугунном корпусе из бюджетной серии. Способна сохранить работоспособность при достаточно высокой температуре. Допускает установку в различных положениях. При мощности 90 Вт весит 2,5 кг и не создаёт шум в процессе работы. Имеет производительность 2,5 м³/час.

К преимуществам стоит отнести:

• низкую стоимость;
• компактные размеры;
• прочный корпус;
• хороший КПД.

Из недостатков следует отметить низкое качество сборки, а также изготовление отдельных элементов ротора из пластика.

Калибр НЦ-15/6

ДЖИЛЕКС Циркуль 25-40

Трёхскоростной насос без сальниковых уплотнений. Использование специальной СОЖ обеспечивает хорошее смазывание и охлаждение двигателя. Циркуляционный насос отличается низким уровнем энергопотребления. Мощность агрегата − 65 Вт. Создаёт минимум шума в процессе работы. Способен перекачивать до 3 м³/час. Благодаря компактным размерам легко монтируется в систему отопления. К недостаткам стоит отнести чувствительность к грязной воде.

ДЖИЛЕКС Циркуль 25-40

UNIPUMP UPC 25-40

Оптимальный вариант для загородного дома. Имеет мощность 100 Вт. Экономичное оборудование, практически не создающее шума в процессе работы в жёстких условиях. Отличается простотой обслуживания. Качественная сборка гарантирует длительный срок службы. К недостаткам стоит отнести чувствительность к внешней температуре.

UNIPUMP UPC 25-40

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
Yonos PICO 15/1-4	10 / 2.7	4…20	-10…+110	0…+40	Резьба / 1	160	6051
Wilo Star-RS 25/4	4 / 3	28-38-48	Резьба /1½	66	4664
Yonos MAXO 50/0,5-12	31 / 12.8	15…600	Комбинированные фланцы PN6/10	510	45573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Лучшие недорогие насосы для системы отопления

С небольшими отопительными системами или магистралями подачи воды могут справиться бюджетные циркуляционные насосы. Среди недорогих моделей есть немало достойных образцов. Вот лучшие из них.

ВИХРЬ ЦН-32-6

Рейтинг: 4.8

Очень заманчивой покупкой для систем отопления частного дома является насос ВИХРЬ ЦН-32-6. В нем прекрасно сочетаются ценовая доступность и отменные технические характеристики. Благодаря высокой мощности электромотора (90 Вт) помпа создает высоту подъема 7,5 м, а производительность достигает 9 куб. м/ч. Прибор может работать в широком температурном режиме (-10…+110°С), он отличается прочность и надежностью. Чугунный корпус насоса отражается и на массе оборудования (3,8 кг).

На тематических форумах редко можно встретить негативные отзывы, чаще всего это единичные случаи брака. В целом отечественные потребители довольны техническими характеристиками и низкой стоимостью насоса. Модель становится победителем нашего рейтинга.

• доступная цена;
• хороший напор;
• высокая производительность;
• надежная конструкция.

отмечаются поломки насоса в гарантийный срок.

Leberg GRS 25/4 (180 мм)

Рейтинг: 4.7

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Домовладельцам понравилась доступная цена норвежско-китайского изделия, его безотказная работа, отсутствие шума. Во время перекачивания воды не возникает вибрации и дребезжания.

• приемлемая цена;
• бесшумная работа;
• экономичность;
• надежность и долговечность.

скромная производительность.

Grundfos UPS 25-40 180

Рейтинг: 4.6

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.

В отзывах пользователи хвалят помпу за надежность, долговечность, тихую работу и экономичность. У некоторых домовладельцев циркуляционный насос работает более 10 лет. Так как модель несколько устарела (при этом цена у нее самая высокая), эксперты отдали ей третье место в рейтинге.

• тихая работа;
• экономичный расход электроэнергии;
• универсальность;
• асинхронный электродвигатель.

• устаревшая модель;
• высокая цена.

ВИХРЬ ЦН-25-6

Рейтинг: 4.5

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

По мнению российских потребителей, ВИХРЬ ЦН-25-6 заслуживает похвалы за низкую цену, надежность, регулятор скорости, производительность. Недовольство некоторые домовладельцы высказывают по поводу только вертикального монтажа и приличного шума во время работы.

3 О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

• показатель напора горячей воды;
• сечение труб;
• производительность и пропускная способность нагревательного котла;
• температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать

Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы. В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л

А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Характеристики: таблица

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g – высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Элементы и принцип функционирования системы

Однотрубная система, которую также именуют Ленинградкой. представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Основные элементы системы отопления

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).

Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:

• воздухоотводчик;
• предохранительный клапан;
• манометр и термометр (могут быть объединены в едином корпусе).

В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.

Манометр и термометр в одном корпусе

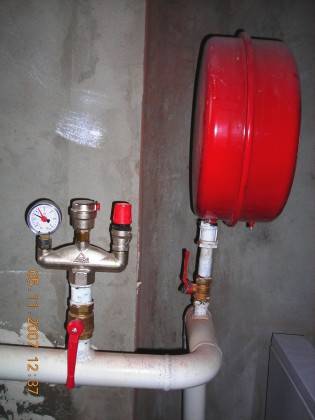

Группа безопасности. Фото

Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Сепаратор воздуха — аналог клапана Маевского

Отдельно о насосе и его выборе

В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра.

В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.

Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).

Мощность (кВт) = Расход (л/мин)

Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.

где L – длина циркуляционного кольца.

То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.

Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя

В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.

Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.

Как выбрать насос для системы отопления

Подбор насоса для отопительной системы, начинают с анализа параметров помещения и установленного водогрейного оборудования. Дополнительно определяют, какие функции, помимо увеличения скорости теплоносителя, должен выполнять установленный модуль.

Существует несколько типов циркуляционных насосов, предлагаемых различными производителями. При выборе следует ориентироваться на качество и надежность продукции, а также на параметры производительности.

При выборе циркуляционного насоса для отопления частного дома, учитывают следующие моменты:

1. Мощность.
2. Компания, выпускающая оборудование.
3. Функциональные возможности.

Как рассчитать мощность циркуляционного насоса

Точный подбор по площади дома, делают только после проведения теплотехнического аудита помещения и системы отопления. Зачастую, процедура стоит дорого, ее проводят для промышленных объектов и многоквартирных домов. Для бытовых зданий, относительно небольшой площади, существует методика расчета насоса без формул.

Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

По производительности котла

Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
Расчет напора циркуляционного насоса системы отопления

В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе.Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома — это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п.м.Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.

Какой фирмы циркуляционный насос выбрать

Стоимость циркуляционного насоса, производительность, время эксплуатации, напрямую зависят от завода — изготовителя техники. Ориентироваться только на цену неправильно. Выбирая модель, не лишним будет узнать об отзывах потребителей, относительно качества, технических и промышленных характеристиках.

Судя по количеству продаж, лучшие циркуляционные насосы предлагают следующие компании:

• Grundfos – крупнейший мировой производитель насосного оборудования. По недавним подсчетам около 50% всей продаваемой продукции принадлежит этому бренду. Модели Grundfos отличает высокая надежность и производительность. Компания разработала и внедрила несколько энергосберегающих технологий. Немецкие насосы гарантированно проработают не менее 10 лет.
• Wilo – еще один лидер в производстве циркуляционного оборудования. Немецкая компания, на данный момент имеет заводы, расположенные в нескольких странах, что, впрочем, не отражается на качестве продукции. В ассортименте Wilo предлагаются бытовые и промышленные станции, а также модели с электронным управлением.
• DAB – итальянская компания, имеющая многолетний опыт работы в сфере производства циркуляционного оборудования. Начиная с 2002г, на базе заводов компании был усовершенствован принцип работы насосов DAB, что привело к увеличению надежности и производительности оборудования, а также уменьшен шум.
• UNIPUMP – российский конкурент известных зарубежных брендов. Оборудование изготавливается компанией «Саблайн Сервис». В ассортименте продукции представлены погружные и поверхностные насосы. Главным достоинством UNIPUMP, считается небольшая стоимость оборудования и полная адаптация к условиям отечественной эксплуатации.
• Oasis – модель, которую часто предлагают как российский продукт, на самом деле родом из Китая. Имеет заводскую сборку и качество. Стоимость, даже по сравнению с российскими аналогами, приблизительно на 30% дешевле, что и объясняет высокую популярность бренда. Модели Oasis гарантировано проработают весь срок эксплуатации. Оборудование уступает по производительности и теплотехническим характеристикам предыдущим производителям.
• Wester – еще один бренд, который пропагандируют как английский, на самом деле принадлежит группе компаний «Импульс». Достаточно надежные модели для систем отопления и ГВС. Насосы Wester подходят для бытового и промышленного применения, единственным минусом является ограниченный ассортимент выпускаемой продукции.
