Особенности моделей
У производителя Wilo есть несколько популярных моделей циркуляционных насосов.
Wilo-RS 25 6
Модель производителя, которая создаёт напорный столб в 6 метров.
Преимущества:
- мокрый ротор, скорость регулируется;
- двигатель не реагирует на токи блокировки, нет необходимости в реле;
- теплоноситель с температурой в диапазоне (от —10°С до 110°С);
- перед картриджем установлен фильтр, что повышает надёжность насоса;
- работает с полной функциональностью при температуре окружающей среды до 40°С;
- простой монтаж;
- занимает мало места (монтажная длина — 180 мм).
Серия Wilo Star RS
Линейка компактных надёжных насосов для бытового использования.
Литеры в наименовании означают характеристики изделия:
- RS — тип, ротор, штуцеры;
- далее идут цифры, обозначающие диаметр соединения, напор, диаметр патрубка.
Насос способен обеспечить постоянное давление в отопительной системе, но важно правильно подобрать нужный вариант, с учётом следующих факторов:
- напорный столб в метрах;
- подача насоса (то количество воды, которое он способен перекачать за единицу времени).
Фото 3. Циркуляционный насос Wilo модели Star RS. Прибор является устройством с мокрым ротором.
Эти величины предоставляются производителем, который тестирует устройство в условиях, максимально приближенных к реальным. В документации к насосу размещены графики, отражающие напорно-расходные способности насоса.
Основные характеристики:
- напорный столб;
- мощность (в зависимости от частоты);
- давление в системе достигает 10 бар.
Предназначен для перекачивания только чистой воды, допускается добавление гликоля в соотношении 1:1.
Особенности:
- Двигатель не требует дополнительных устройств, устойчив к токам блокировки, не реагирует на скачки напряжения.
- Частота вращения переключается, для этого на клеммной коробке есть тумблер с маркировками разного размера. Это помогает добиться оптимальной температуры в доме и способствует экономии электроэнергии.
- Для удаления воздуха из системы, который приводит к холостой работе устройства, используется специальный винт.
Использование функции изменения частоты даёт возможность уменьшить энергопотребление до 50%. Если температура понизилась, частоту придётся увеличить. Если при слишком высокой частоте возникает шум, то снижение частоты поможет его уменьшить.
Эти универсальные устройства применяются:
- для перекачивания холодной и горячей воды;
- в контурах охлаждения и кондиционирования;
- в домах и на предприятиях.
Насос прост в монтаже:
- допускается установка на любом отрезке контура;
- горизонтальная или вертикальная установка (ограничения указываются в техпаспорте);
- клеммная коробка может устанавливаться в 4 позициях;
- возможность двустороннего подключения кабеля;
- для удобства монтажа предусмотрены пружинные клеммы.
Изделие выполнено из качественных материалов:
- высокопрочный сплав серого чугуна (некоторые модели изготовлены из бронзы);
- полипропилен (для рабочего колеса);
- нержавеющая сталь (для вала);
- металлографит (подшипники).
В числе достоинств первые позиции занимают вдохновляющая цена и низкое энергопотребление.
Ремонт электрической части
К электрической части насоса относятся следующие узлы:
- катушка индуктивности;
- пусковой конденсатор;
- соединительные провода;
- клемма управления.
При поломке обмотки статора, насос становится неремонтопригодным, все остальные компоненты можно починить или заменить. Для анализа состояния электрических деталей понадобится омметр.
Фото циркуляционного насоса Wilo MTSL 15/5 HE – 2.
Основные симптомы неисправности
Если на дисплеи котла высветился код ошибки соответствующий нарушению циркуляции воды, и она не сбрасывается, возможно, неполадка скрыта в электронной части устройства.
Циркуляционный насос со снятой крышкой.
Для выявления неполадки необходимо:
- Отключить в котле режим отопления, а после остановки всех узлов, обесточить его (плавная остановка).
- Вскрыть лицевую панель корпуса.
- Если насос покрыт большим слоем пыли, очистите его поверхность.
- Используя информацию на схеме снять клеммы управления, демонтировать клемму с конденсатором.
- Визуально исследовать состояние контактов насоса и клеммы, они должны быть без окислов, прогаров и механических повреждений.
- Тестером в режиме проверки диодов определить целостность соединительных проводов, которые идут от платы управления к насосу.
- Омметром определить сопротивление катушек индуктивности. На исправном устройстве показания прибора на контактах, будут соответствовать следующим значениям:
- № 1, 4 – 150 — 160 Ом;
- № 1, 6 – 290 – 300 Ом;
- № 2, 3 — 0 (контакты соединены вместе);
- № 3, 5 – 220 -230 Ом;
- № 4, 6 – 150 — 160 Ом.
- Устройство будет считаться не исправным, если показания омметра на любой из выше перечисленной пары клейм составит 1 (обрыв проволоки обмотки) или 0 (короткое замыкание, кроме контактов 2,3).
- Проверить состояние пускового конденсатора. Для этого переведите регулятор тестера в режим проверки емкости 20 микрофарад. Соедините щупы прибора с выводами конденсатора и определите его емкость. Она должна совпадать с номинальной ± 10 %. Потеря емкости ведет к уменьшении производительности насоса, он будет издавать нехарактерное для него гудения.
Электрическая схема насоса Wilo MTSL 15/5 HE – 2.
Измерение сопротивления обмоток циркуляционного насоса.
Виды циркуляционного оборудования «ВИЛО»
Немало владельцев загородного жилья сталкиваются с проблемой выбора оборудования для эффективного обогрева большой площади — вплоть до нескольких сот квадратных метров. Естественная циркуляция, создаваемая обычным нагревателем, недостаточна, ведь давление в такой системе редко превышает 0,6 МПа.
Решается эта задача двумя способами:
- Сооружается замкнутая система из коммуникаций большого диаметра. Здесь нужно учесть, что материалы обойдутся недешево.
- В систему добавляется циркуляционный насос.
Более экономичный вариант — второй. Он позволит добиться улучшения циркуляции теплоносителя в системе, что повысит эффективность обогрева. Современные насосные установки, выпускаемые брендом WILO, бывают двух видов, об особенностях которых пойдет речь далее.

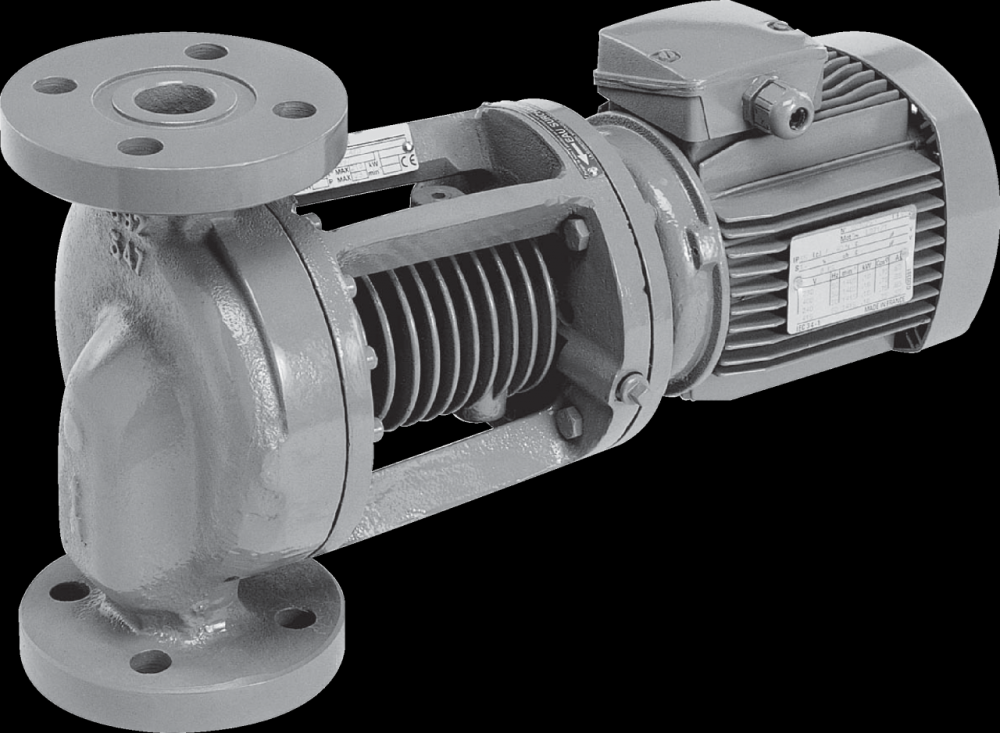

С сухим ротором
Такие устройства применяются в отопительных системах большой протяженности. Между двигателем насоса и ротором размещены уплотнительные кольца, эксплуатация которых рассчитана на 3 года. В ходе работы ротор не контактирует с теплоносителем. Благодаря этому устройство надежно защищено от образования коррозии и практически не требует сервисного обслуживания. Достоинством насосов с сухим ротором является высокий уровень КПД, достигающий 80 %.
Нужно учитывать, что данный вид изделий довольно шумный, поэтому их устанавливают в специально предназначенном помещении
Важно, чтобы в жидкости не было посторонних частиц, которые могут повредить уплотнительные кольца
С мокрым ротором
С помощью таких моделей отапливаются загородные дома, где отопительные системы имеют малую протяженность. Отличительная особенность — наличие ротора и крыльчатки, что необходимо для ускорения движения теплоносителя. Сам ротор вращается в жидкости, которая дополнительно служит охладителем механизма.
При установке таких насосов важно, чтобы их вал располагался в горизонтальной плоскости — только при таких условиях в корпусе всегда будет оставаться вода. Насосы с мокрым ротором имеют следующие достоинства:
Насосы с мокрым ротором имеют следующие достоинства:
- почти не шумят во время работы;
- имеют встроенный механизм переключения скорости вращения ротора;
- являются надежными;
- характеризуются долгим сроком эксплуатации;
- не требуют дополнительного обслуживания;
- легко настраиваются и ремонтируются.
Показатель КПД данных установок не превышает 50 %.
Принудительная циркуляция с помощью насоса Wilo для систем отопления дома
Отопительные системы, в которых теплоноситель циркулирует естественным способом по закону гравитации, встречаются все реже, и только там, где небольшая площадь отапливается при помощи одноконтурного котла.
Оборудование для принудительной циркуляции
Обеспечить качественное передвижение горячей воды по трубам и батареям помогут циркуляционные насосы Wilo. Они отлично справляются со своими функциями в больших домах со сложным разветвлением систем отопления. Сделать правильный выбор современного и компактного прибора, который покажет эффективную работу, поможет обзор моделей Вило и инструкция от производителя.
Все агрегаты немецкого производства отличаются надежностью, легкостью монтажа и возможностью уменьшить диаметр труб, что позволяет снизить смету на монтаж отопления.
Серия Star-RS
Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².
Особенности
Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.
Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.
Корпус и крепеж
С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.
Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.
Преимущества
Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:
- корпус покрыт антикоррозийным катафорезным составом;
- обороты регулируются при помощи трехступенчатого механического переключателя;
- выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
- невысокая стоимость.
Условия работы и монтажа
Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.
При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:
- врезка возможна после монтажа и промывки труб от стружки;
- клемная коробка и мотор должны быть надежно защищены от попадания влаги;
- насосная ось должна располагаться строго горизонтально.
Серия TOP-S
Модели данной серии рассчитаны для эксплуатации в зданиях площадью до 1400 м². Такие насосы с одно или трехфазным подключением гарантируют ускоренную перекачку горячей воды по трубам и радиаторам.
Условия работы и монтажа
Оборудование функционирует при температуре +20 + 130 °C, а в течение двух часов агрегаты могут бесперебойно работать при повышении максимальной температуры на 10 °C. Допустимое давление равно 6, 10 или 16 бар (спец. исполнение). Как и в предыдущем случае, обороты регулируются трехступенчатым переключателем.
Серия Вило TOP-S выпускается с увеличенной защитой двигателя и термоизолирующим кожухом. Универсальность оборудования Wilo обусловлена двухсторонним подсоединением кабеля и комплектацией с комбинированным фланцем 6/10 бар (для моделей, внутренний диаметр которых равен 40 – 65 мм).
Достоинства продукции
Циркуляционные насосы от немецкой компании Wilo успешно конкурируют с аналогичными приборами благодаря тому, что они производятся из антикоррозийных материалов и могут работать с различными теплоносителями.
Они долговечны и удобны в управлении, к тому же экономно потребляют электричество. Еще один немаловажный фактор, который влияет на спрос, это компактные габариты агрегатов при их многоступенчатой защите.
Признаки оригинала
Учитывая популярность продукции Вило для систем отопления, существует риск приобретения подделки
- минимальная цена – 80 USD;
- наличие заводского номера на корпусе;
- инструкция производителя;
- два крепежных болта из четырех (у подделки – 4).
Для того чтобы иметь представление о технических параметрах продукции Вило, предлагаем ознакомиться с основными параметрами приборов. В таблице приведена средняя цена товара, который представлен на российском рынке сантехники.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Подключение прибора
Эффективность работы отопления и равномерное распределение тепла по комнатам обеспечивается правильно подобранным циркуляционным насосом
Важно безошибочно его установить, от этого также многое зависит
Для самостоятельной установки не требуются профессиональные знания, но есть несколько важных моментов.
Точка подключения
Устанавливается на любом отрезке контура, но профессионалы рекомендуют выбирать трубу обратки.
Фото 4. Схема устройства отопительной системы. Циркуляционный насос установлен на контуре обратки.
Монтаж в отопительную систему
Вода перекрывается, трубы разрезаются в соответствии с монтажной длиной изделия. Перед установкой проверяют, в каком положении, горизонтальном или вертикальном, должен работать насос. Затем места соединения герметизируют и затягивают. Заранее продумывают присоединение к электросети.
Фильтры
Рекомендуется установить дополнительно фильтры грубой очистки, это предохранит устройство от случайного попадания частиц и значительно понизит вероятность выхода из строя.
Отдельный карман
Иногда для удобства обслуживания и ремонта насоса установку проводят в отдельный карман. Для этого создаётся дополнительная ветка длиной от полуметра. На концах устанавливают вентили, которые позволяют в нужный момент отключить прибор от общего контура. В этом случае отключения системы не потребуется — вентили перекрываются, насос снимается с места и отправляется на ремонт, а конструкция продолжает работать.
Фото 5. Специальный карман для циркуляционного насоса. На краях конструкции расположены вентили.
Циркуляционный насос — устройство, обеспечивающее заданную скорость движения теплоносителя (воды либо масла) по трубопроводу системы отопления. Благодаря ему циркулирующая по трубам вода быстрее возвращается в котел, не успевая остыть, что приводит к снижению затрат энергии на повторный разогрев и экономии газа, которая может достигать 20-30%.
В данной статье представлены циркуляционные насосы для систем отоплениям от компании Wilo (Италия). Мы сделаем обзор наиболее популярных моделей оборудования, а также дадим рекомендации по их монтажу и ремонту.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Watch this video on YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Watch this video on YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Watch this video on YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Особенности монтажа
Установка может проходить разными методами.
Выделяют 2 схемы:
- Однотрубная. Постоянно расходуется теплоноситель, при этом перепады температур незначительные.
- Двухтрубная. С высокими перепадами и переменным расходом.
Перед началом монтажных работ детально изучается инструкция к изделию
Также важно подобрать место установки, а именно — к прибору должен быть доступ для технического обслуживания. Чаще всего оборудование этого вида устанавливается перед котлом
Монтаж на подаче не актуален, так как появляется вероятность создания вакуума.
Этапы установки:
- Из системы сливается оставшаяся жидкость.
- Очищается трубопровод.
- Проводится монтаж самого насоса и вспомогательной арматуры.
- В систему заливается жидкость, из которой удаляется лишний воздух.
Для грамотного монтажа требуется подготовка обвода. Благодаря ему устройство сможет продолжить свою работу, даже если отключат электроэнергию. Диаметр главной трубы и обвода обязательно должны различаться.
Придерживаясь этих рекомендаций, даже начинающий мастер справится с установкой:
- Для достижения максимальной производительности, вал прибора должен стоять в горизонтальной плоскости.
- Клеммная коробка устанавливается сверху.
- С каждой стороны насоса должен стоять шаровой кран, необходимый для последующего обслуживания.
- В системе должен присутствовать фильтр, удаляющий из теплоносителя мелкие частицы.
- Сверху обводной линии должен стоять клапан для удаления воздуха.
- Наличие запорной арматуры необходимо, чтобы не протекала вода.
- Для открытой системы отопления предусматривается расширительный бак.
- Для повышения производительности места соединений прибора нужно качественно загерметизировать.
Грамотная установка с соблюдением всех правил и рекомендаций — залог эффективной работы насосного оборудования.
Обзор популярных моделей и их стоимость
Бренд WILO выпускает большой ассортимент насосного оборудования для отопления загородных домов. Все модели различаются по многим параметрам: мощность, напор, температура теплоносителя и прочие характеристики.
Star
Оборудование этой линейки применяется в бытовых условиях и подходит для организации системы отопления в небольшом по площади доме.
Различают две серии:
- Star RS. Сюда входит 12 моделей, имеющих маркировку от 15–4 до 30–8. Для изготовления корпуса используется термостойкий чугун. Детали, которые в ходе работы соприкасаются с теплоносителем, выполняются из нержавеющей стали. Регулировка Star RS — ручная, при этом эти насосы позволяют создать давление до 10 бар. Максимальный показатель пропускной способности — 6 м3 за час.
- Star RSD. Это более функциональные устройства. С их помощью можно повысить давление в системе. Приборы, подключенные к такому насосу, способны дольше прослужить. Помимо этого, модуль допускается одновременно подключать сразу к двум контурам. Комплектуется устройство специальным переключателем, необходимым для регулировки электромоторов. Вес прибора — всего 5 кг, однако он способен обеспечивать нужное давление для дома площадью в 750 м2.
Отдельно стоит выделить модель 15 WILO Star Z Nova, которая используется для рециркуляции в системах горячего водоснабжения. Напор и производительность каждой модели различаются. Цена этих устройств начинается с 3600 рублей.
Top
Эта категория насосов используется в системах отопления больших коттеджей и многоквартирных домов. Благодаря высокой производительности их можно подключать к системам, где площадь обогрева не превышает 1400 м2.
Отличительная особенность — наличие теплоизоляции, поэтому прибор подходит для наружной установки. Максимальный показатель рабочего давления — 10 бар.
Производятся следующие модели:
- RL и S. Это самые производительные устройства с мокрым ротором, которые оснащаются одним или двумя двигателями. Подключаются к одно- или трехфазной сети. Насос с тремя скоростями оснащен механическим переключателем.
- Z. Приобретая этот агрегат, можно не волноваться о качестве теплоносителя. Нередко выбирается модель Z 15 TT 1, которой не страшны кальциевые или магниевые осадки. Строгих требований в плане места установки не существует.
- TOP. Это базовые устройства, количество которых более 50. Отличаются размером фланца и производительностью.

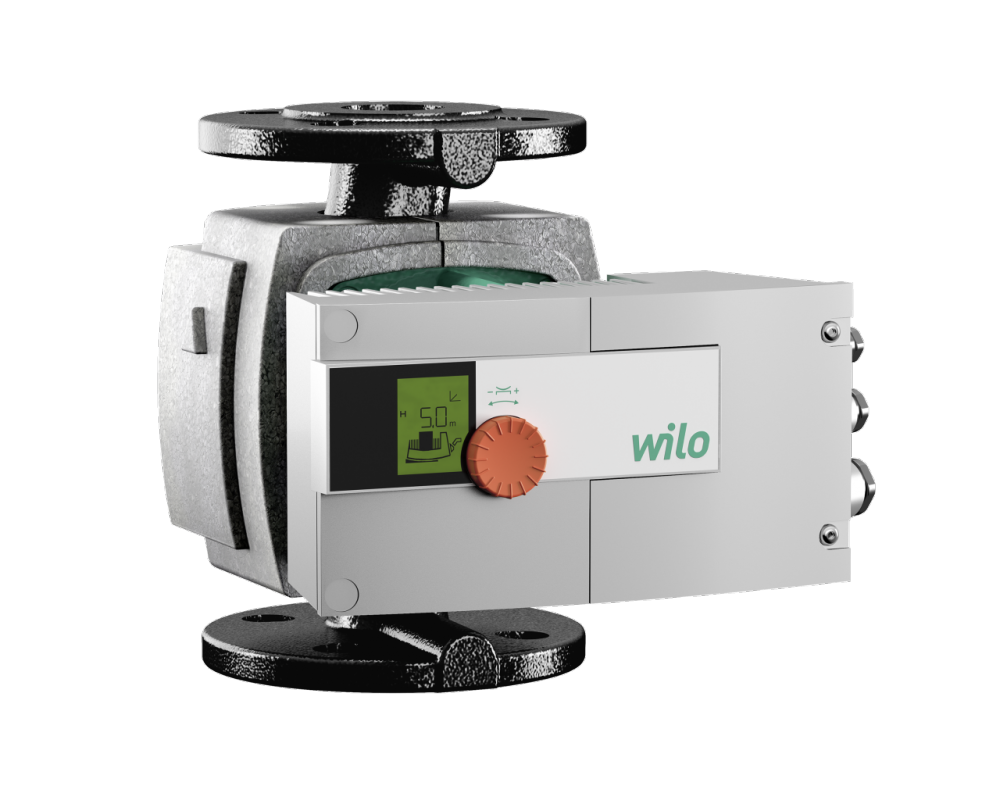

Stratos
Это относительно новое изобретение в сфере насосного оборудования. Ключевая особенность — встроенный ЖК-дисплей, с помощью которого осуществляется управление. На экран выводится необходимая информация о работе устройства. Линейка создавалась с учетом того, что насосы будут устанавливаться в большие системы отопления. Возможно подсоединение к котлу, мощностью от 25 кВт.
Главные особенности:
- регулировка мощности от 2 до 48 Вт;
- наличие ночного режима, во время которого потребляется минимум электроэнергии;
- автоматическая регулировка рабочих показателей, для чего контроллер должен быть соединен с комнатным термостатом.
Среди перечня моделей встречаются 2 интересные: имеющая бронзовый корпус и увеличенную производительность (16 бар). Лучше всего данная линейка показывает себя в энергосберегающих системах. Стоимость начинается с 10485 рублей.
Yonos
Это модели, оснащенные электронным блоком управления и защитой от завоздушивания. Дополнительная функция — удаление твердых вложений из жидкости. Переключение режимов механическое. Если нужно добиться экономичности, устройство переводится в автоматический режим. На индикаторную панель выводится рабочая информация: какое давление в системе, сколько электроэнергии потребляет насос и так далее.
Данная серия является одной из последних, выпущенных компанией, поэтому вобрала в себя все положительные качества предшественников. Цена этих современных устройств — от 8900 рублей.
Модели для отопления
| Модель Wilo | Присоединение, дюйм | Длина, мм | Мощность, Вт | Цена, руб |
| Star-RS 15/2 | 1 | 130 | 20 | 6450 |
| Star-RS 15/4-130 | 1 | 130 | 20 | 6900 |
| Star-RS 15/6 | 1 | 130 | 24 | 8250 |
| Star-RS 25/4-130 | 1 1.2 | 130 | 20 | 7120 |
| Star-RS 25/6-130 | 1 1.2 | 130 | 40 | 8500 |
| Star-RS 25/2 | 1 1.2 | 180 | 20 | 5550 |
| Star-RS 25/4 | 1 1.2 | 180 | 20 | 5550 |
| Star-RS 25/6 | 1 1.2 | 180 | 24 | 7000 |
| Star-RS 25/7 | 1 1.2 | 180 | 40 | 9570 |
| Star-RS 25/8 | 1 1.2 | 180 | 20 | 10290 |
| Stratos PICO 15/1-4 | 1 | 130 | 20 | 15000 |
| Stratos PICO 15/1-6 | 1 | 130 | 20 | 16900 |
| Stratos PICO 25/1-4 | 1 1.2 | 130 | 24 | 11000 |
| Stratos PICO 25/1-4-130 | 1 1.2 | 130 | 20 | 13800 |
| Stratos PICO 25/1-6 | 1 1.2 | 130 | 40 | 12200 |
| Stratos PICO 25/1-6-130 | 1 1.2 | 130 | 20 | 15100 |
В таблице представлены не все модели, обращайтесь с запросом.
Как распознать подделку
WILO — популярное оборудование, поэтому сейчас нередко можно наткнуться на подделку. Если изделие оригинальное, на него действует гарантия. Отдельная категория — китайские насосы WILO, срок службы которых составляет всего 2–3 года, тогда как оригинал способен прослужить до 15 лет.
Как визуально определить подделку:
- Оригинальная упаковка имеет кубическую форму с качественной глянцевой краской. Подделки укладываются в прямоугольную коробку.
- На оригинальный прибор крепится наклейка, у подделок артикул, серийный номер и другие данные печатаются.
- На корпусе поддельного устройства не пробивается серийный номер.
- На оригинале стрелка, показывающая направление движения воды — большая, на китайских изделиях — маленькая.
Помимо визуальных качеств, обратить внимание следует и на внутреннюю конструкцию. Отличия:
Отличия:
- Ротор и статор на своих корпусах имеют маркировку, где указывается серийный номер и дата изготовления.
- В оригинальных моделях верхняя часть устройства отсоединяется от ротора, что делает прибор ремонтопригодным.
- На электронике тоже должна присутствовать маркировка.
Это ключевые моменты, по которым можно отличить оригинал от китайской подделки.
