Одноконтурный газовый котел в отоплении частного дома

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Газовые котлы двухконтурного отопления

Двухконтурные газовые котлы включают в себя возможность обеспечить и отопление, и горячее водоснабжение без дополнительной установки каких-либо еще дополнительных устройств, что, несомненно, позволяет хорошо сэкономить. Название «двухконтурный» они получили из-за конструктивных особенностей – сам агрегат имеет два контура, один из которых отвечает за отопление, а другой за нагрев воды.

Схема двухконтурного газового котла.

Выбор двухконтурного газового котла максимально целесообразен том случае, если рядом с вашим домом проходит магистральный газопровод.

Такие котлы также бывают как настенные, так и напольные. Двухконтурные настенные газовые системы появились не так давно, но сейчас явно обретают популярность. При выборе настенного котла нужно обязательно учесть наличие дымохода, если такого не имеется, то лучше выбрать систему с внутренней камерой сгорания. Настенные двухконтурные отопительные системы очень легкие и максимально просты в использовании, самые сложные из них позволяют запрограммировать различные температурные показатели на день, а иногда даже на неделю. Помимо этого настенные котлы обычно идут уже в комплекте с обвязкой.

Главные преимущества двухконтурного котла заключаются в наличии проточного теплообменника, который способен обеспечить нагрев определенного количества воды практически неограниченное количество времени. Плюс ко всему, такой котел не требует установки бойлера, что обусловливает относительную дешевизну системы. Еще одним из явных плюсов двухконтурного котла является его нечувствительность к изменению напора воды и к образованию солевых отложений.

Но есть и некоторые минусы такой системы – это высокие требования к уровню сервиса и качеству воды и необходимость обеспечить достаточную мощность, которая должна соответствовать напору воды (при слишком большом потоке бойлер должен успевать прогревать весь объем воды). Настенные и напольные котлы имеют разные мощности.

В конструкции двухконтурных газовых котлов различают две вариации скоростных теплообменников для нагрева воды:

Схема подключения двухконтурного электрического котла.

1. Вторичные теплообменники – их принцип работы основан на передаче тепла от теплоносителя для отопления.
2. Битермические теплообменники – вода в таком теплообменнике нагревается в специальных трубках, которые проходят внутри главного теплообменника, под воздействием горелки.

К плюсам битермического теплообменника относятся:

• дешевизна;
• компактность;
• быстрота нагрева воды.

Основными минусами этой конструкции является то, что, имея в своем составе трубки маленького диаметра, такая система часто засоряется и требует ежегодной прочистки. Помимо этого, при работе одновременно в качестве отопительной системы и системы горячего водоснабжения, такой котел очень быстро нагревается, в связи с этим при пуске воды после кратковременного закрытия крана может политься вода температуры 70-80 °С, то есть практически кипяток. В этом случае нужно быть осторожным.

Газовые системы с вторичным теплообменником такого минуса не имеют, но вода в них нагревается чуть медленнее, на 1-2 секунды, их конструкцию отличает большой размер, а также они относятся к более высокой ценовой категории.

Виды

Настенные одноконтурные котлы выпускают в различных конструкционных вариантах, которые можно разделить по следующим признакам:

По типу и материалу теплообменника:

• стальной. Используется нержавеющая сталь, обладающая средними возможностями и эффективностью. Такие узлы обычно устанавливаются на агрегатах среднего и низкого ценового диапазона.
• медный. Этот узел демонстрирует повышенную теплоотдачу, долговечность и эффективность. Устанавливается на дорогие модели от наиболее известных производителей.

На одноконтурных котлах, как правило, используется один конструкционный тип теплообменника — трубчатый. Он представляет собой спираль из стальной или медной трубки, которую нагревает пламя горелки.

Проходящий внутри теплоноситель успевает получить высокую температуру и выходит в следующие узлы уже полностью готовым к дальнейшей работе.

По типу горелок и камер сгорания:

• атмосферные. Это горелки открытого типа, использующие воздух прямо из помещения. Для вывода дымовых газов они нуждаются в подключении к дымоходу традиционного типа с естественной тягой;
• турбированные. Эти узлы закрытого типа, поэтому подачу свежего воздуха и вытеснение дыма обеспечивает турбовентилятор. Процесс горения у них более стабильный, проблем с дымоотведением никогда не бывает. Единственной проблемой может стать выход из строя вентилятора или отключение электроэнергии.

По способу передачи энергии:

• конвекционные. Это котлы, работающие на обычном принципе нагрева теплоносителя с помощью горелки.
• конденсационные. Относительно новая конструкция, в которой применен двухступенчатый способ нагрева теплоносителя. Сначала он нагревается от тепла, полученного при конденсации дымовых газов, и только после этого поступает в теплообменник, где окончательно получает заданную температуру. Такая методика позволяет существенно снизить расход газа, так как теплоноситель уже подогрет и не нуждается в слишком интенсивной подготовке. Однако, для работы конденсационных котлов необходимы специфические условия — температура конденсации должна превышать температуру обратного потока. Это возможно только на системах теплого пола, или при разнице температур внутри и снаружи не более 20°. В России такое невозможно.

ОБРАТИТЕ ВНИМАНИЕ!При покупке конденсационного котла не следует доверять заявленному КПД, который составляет 107-109%. Это обычный маркетинговый ход

Надо сначала разобраться в том, как этот агрегат работает.

Самые популярные производители

Не менее важные факторы, которые дают преимущества отечественным котлопроизводителям — доступный рынок запасных частей, доступность ремонтных работ  и способность надежно работать в режиме российских  инженерных сетей: электро, газ и водоснабжение.

Особенно популярными фирмами, по мнению пользователей, считаются:

1. Viessmann – немецкое предприятие, выпускающее настенные и газовые напольные котлы.
2. Protherm – словацкая компания, изготавливающая широкий ассортимент газовый котлоагрегатов, каждая серии носит название представителя животного мира.
3. Buderus – “дочка” хорошо известного концерна Бош, выпускает современные настенные и напольные модификации.
4. Vaillant – еще один популярный немецкий бренд высокоэффективных котлов.
5. Лемакс — российская компания, выпускающая энергонезависимый газовый напольный одноконтурный котел.
6. Navien- корейские агрегаты с доступными ценами при высоких энергоэффективных параметрах работы.

В чем разница между двухконтурными и одноконтурными котлами

Принципиальной разницей между одно- и двухконтурными котлами является функционал агрегатов.

Если первая группа оборудования предназначена только для питания теплоносителем отопительного контура, то вторая, помимо обогрева дома, выполняет дополнительную задачу — подготовку горячей воды для бытовых нужд.

Как следует из самого названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом, основной (базовой) функцией для обеих групп котлов является нагрев теплоносителя для системы отопления.

Ее обеспечивают основные узлы конструкции — газовая горелка и первичный теплообменник, который встраивается в отопительный контур совместно с циркуляционным насосом.

ВАЖНО!

Энергонезависимые котлы не имеют циркуляционного насоса и предназначены для эксплуатации в системах с естественной циркуляцией.

Функция нагрева горячей воды является дополнительной — она обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатого типа.

Он выполняет нагрев воды в проточном режиме, что создает некоторые ограничения в потреблении — чем сильнее водоразбор, тем меньше успевает нагреваться поток воды.

Некоторые модели могут быть настроены на приоритет того или иного контура, когда при активном потреблении горячей воды снижается температура в отопительной системе или, наоборот, падает температура ГВС.

Для решения проблемы с эффективным распределением тепловой энергии между двумя контурами был создан совмещенный, или битермический теплообменник. Он представляет собой змеевик, свернутый из трубы коаксиального типа.

Наружный объем занимает теплоноситель, а внутренний — горячая вода. Нагрев происходит одновременно, потерь на передачу тепла не возникает. эффективность такого устройства намного выше.

Однако, специалисты отзываются о битермических теплообменниках сдержанно, поскольку они довольно быстро заполняются изнутри известковыми отложениями, которые чрезвычайно сложно удалить.

Промывка такого теплообменника представляет собой трудоемкую и малоэффективную процедуру, а замена обходится в слишком большие суммы.

Это заметно ограничивает спрос на модели с совмещенным теплообменником, хотя повышенную эффективность этих агрегатов никто не отрицает.

Для более наглядного отображения разницы между конструкцией одно- и двухконтурных котлов составим таблицу:

Функции и возможности	Одноконтурные	Двухконтурные
Нагрев теплоносителя	+	+
Подготовка ГВС	—	+
Количество теплообменников	1	2 или 1*
Возможность соединения в каскад	+	—
Ограничения мощности агрегата	—	+
Потери тепловой энергии	Незначительные	Средние

*для двухконтурных котлов с битермическим теплообменником

Как получить горячую воду с помощью 1-контурного котла?

Выше уже упоминалось, что горячее водоснабжение может быть организовано посредством 1-контурного котла, даже несмотря на то, что у этого прибора отсутствует специальный водонагреватель. Для этого потребуется подключение бойлера. Роль теплоносителя, как правило, исполняет вода, но могут использоваться и другие жидкие вещества, обладающие большей теплоёмкостью. Они, в отличие от воды, не способствуют образованию ржавчины и накипи. Также они не переходят в твёрдое агрегатное состояние при падении температуры ниже нулевой отметки. Теплоноситель при движении по системе проходит через теплообменник, расположенный в баке подключённого бойлера. Надо сказать, что подобные бойлеры применяются не только на даче, но и в квартирах, только роль котла в этом случае исполняет централизованное теплоснабжение.

О камерах сгорания тепловых аппаратов

Изображение 1. Дымоход работает только при наличии вентилятора, который обеспечивает его искусственным воздухообменом.

Камеры сгорания бывают открытого и закрытого типа.

В камеру открытого типа воздух (точнее, кислород), необходимый для поддержания горения, поступает из помещения, а продукты сгорания удаляются из нее через дымоход. Этот процесс происходит естественным образом за счет тяги в дымоходе.

Следовательно, в помещении, где установлен котел, необходимо обеспечить естественную вентиляцию, обеспечивающую непрерывное поступление достаточного для горения объема воздуха. Несоблюдение этого требования может привести к нехватке кислорода в помещении и даже отравлению людей угарным газом.

Поэтому для обеспечения безопасной эксплуатации целесообразно такой котел устанавливать в отдельном оборудованном в соответствии с требованиями безопасности помещении (котельной).

Основные требования к вентиляции и дымоходу.

Изображение 2. Схема подключения двухконтурного котла отопления.

1. Для дымохода в стене должно быть предусмотрено два отверстия: одно (верхнее) для отводящей трубы, и второе, не менее чем на 25 см ниже, для его чистки.
2. Помещение должно быть оборудовано вентиляционной решеткой, вмонтированной в стену или во входную дверь. Решетка в наружной стене должна иметь площадь из расчета 8 см2 на 1 кВт мощности котла, а если приток воздуха обеспечивается из внутренних помещений, то из расчета 30 см2/кВт.
3. Помещение должно обязательно иметь сообщение с общей вентиляционной системой здания.
4. Дымоход должен быть полностью изолирован от котельной.
5. Площадь поперечного сечения дымохода ни в коем случае не должна быть меньше, чем его выход из котла.
6. Дымоход должен возвышаться над коньком крыши.

Камера закрытого типа соединена с дымоходом особой конструкции, состоящим из двух вставленных одна в другую труб (коаксиальный тип). По внутренней трубе продукты сгорания удаляются наружу, а по внешней трубе свежий воздух поступает в камеру сгорания. На изображении 1 показано устройство такого дымохода. Такая конструкция работает только при наличии вентилятора, обеспечивающего искусственный воздухообмен, то есть система получается зависимой от электроэнергии. Это существенный ее недостаток. Но имеется и достоинство: в результате нагрева воздуха теплом продуктов сгорания КПД котла увеличивается, а температура удаляемых газов уменьшается. Поскольку увеличение КПД возможно только за счет более эффективного сгорания топлива, то такой котел меньше загрязняет окружающую среду.

Какой котел все таки выбрать

Выбор того или иного типа газового котла обусловлен условиями работы и потребностями людей.

Решая, какой котел больше подходит в данной ситуации, рекомендуется рассмотреть все критерии:

Габариты

Размер газового котла не определяется его функционалом. Чаще всего в одной модельной линейке все агрегаты выпускаются в одинаковом типоразмере корпуса.

Более компактны настенные котлы, но основными факторами, влияющими на размер, являются мощность и производительность агрегатов.

Срок службы

Длительность эксплуатации газовых котлов обусловлена условиями работы, нагрузками и степенью мощности.

Кроме этого, важным показателем является качество воды — появление накипи быстро выводит из строя теплообменник. Это в равной степени относится к одно- и двухконтурным котлам.

Экономия

Пользователи отмечают некоторое преимущество одноконтурных котлов в отношении расхода газа. Это сказывается на оплате топлива. При этом, если подключен внешний бойлер, расход газа увеличивается.

Удобство

В отношении удобства пользования двухконтурные котлы однозначно выигрывают. Они не требуют монтажа дополнительных водонагревателей, что существенно упрощает создание коммуникаций.

Одноконтурные модели удобны только там, где надо лишь нагреть помещение, но такие ситуации встречаются нечасто.

Цена

Стоимость и тех, и других котлов преимущественно зависит от мощности и прочих параметров котла.

Однако, если сравнивать одно- и двухконтурную модель с одинаковыми характеристиками, то дешевле будет одноконтурный котел.

Площадь обогрева

Площадь обогрева котла зависит от его мощности. Она учитывается из расчета 1 кВт мощности = 10 м2.

Зависимости от набора функций в данном случае нет, соотношение одинаково справедливо для обоих типов агрегатов.

Дополнительные функции

Дополнительными функциями, как правило, оснащаются двухконтурные модели. Здесь и удаленное управление, и программирование, и возможность подключения комнатного термостата.

Одноконтурные котлы проще и меньше оборудуются дополнительными устройствами в силу невостребованности.

Вывод – какой котел лучше

Однозначно сказать, какой котел лучше, нельзя. Надо руководствоваться потребностями и задачами помещения, рассматривать количество людей, уклад жизни и прочие факторы.

Оба типа котлов могут быть нужны или нежелательны в разных ситуациях.

Для того,чтобы назвать подходящий вариант, надо рассмотреть все факторы влияния, и только после этого принимать решение.

Функция газового котла

Основная функция газового котла — нагревать воду в системе домового отопления и обеспечивать тепло в коттедже или квартире. Для этого предназначены одноконтурные котлы с ТЭНом, но они также не могут гарантировать комфортного использования бытовой воды, особенно в больших квартирах (горячая вода включается только после поворота крана в нужном направлении).

Может ли одноконтурный котел нагревать воду для повседневного использования? Конечно может. В этом случае необходимо приобрести специальный бак для горячей воды. Такое решение рекомендуется для больших домов, где бойлер просто не справляется — у него проблема с одновременным обогревом квартиры и быстрой подачей горячей воды.

Для большого дома с двумя (и более) санузлами, где проживает более трех человек, следует выбирать одноконтурный котел с увеличенной емкостью водонагревателя. Только тогда жителей не будет беспокоить нестабильная температура воды и ее ограниченная вместимость.

Одноконтурный котел с емкостью, несмотря на наличие двух функций, все же называется одноконтурный котлом.

Плюсы и минусы

При обустройстве автономного отопления газовое оборудование становится оптимальным решением. Объясняется такой выбор его высоким КПД (90%), многообразием моделей и производителей, универсальностью использования, компактностью, легкостью в обслуживании и относительно быстрой окупаемостью.

Прежде чем решить, что лучше – одноконтурный или двухконтурный газовый котел, рассмотрим плюсы и минусы каждого из них.

Одноконтурных агрегатов

Основным плюсом данного вида оборудования является простота конструкции, поэтому в отличие от двухконтурного оно характеризуется более высокой надежностью и меньшим количеством поломок.

Работа не зависит от давления в системе водоснабжения. К преимуществам нужно отнести небольшую стоимость оборудования и отличную производительность.

Когда нет необходимости в горячей воде, то минусы практически отсутствуют, но тогда снижается универсальность и функциональность.

Если для комфортного проживания потребуется обеспечить доступ к горячей воде, то возникнет необходимость в покупке и установке дополнительного оборудования. Как следствие, увеличится площадь для его размещения и придется уже обустраивать котельную.

Двухконтурного котла

Такие устройства, как правило, обладают маломощные и компактны. Их можно монтировать не в отдельных специальных котельных, а например, в кухне или коридоре. Главное, чтобы статус помещения был как нежилой. Это препятствует установку в кухне — гостиной, к примеру.

На рынке существует огромное разнообразие двухконтурных газовых агрегатов.

Это позволяет выбрать вариант нужной мощности. При этом они достаточно неплохо вписываются в интерьер. Есть потребители, которые обеспокоены наличием шума при работе устройства. Однако, все волнения действительно напрасны. Громкость работы котла сравни с холодильником. Пройдет немного времени и дополнительные посторонние звуки будут в порядке вещей.

К дополнительным преимуществам 2х контурного котла стоит отнести возможность полной автономности. Стоит только выставить температуру, настроить время и включение и отключение котла будет происходить автоматически согласно заданным настройкам. Плюс устройство информирует о возникших неисправностях и производит аварийное выключение. Смотрим табличку ниже для удобства.

Преимущества	Список недостатков
устройство компактное, занимает мало места	если семья больше двух человек, то готовьтесь к тому, что горячей воды будет не хватать
имеется отдельный контур для ГВС	температура воды не регулируется
в комплект поставки входит циркуляционный насос и мембранный бак	если давление холодной воды небольшое, то и напор горячей будет таким же
при одинаковых параметрах оборудование имеет более высокую мощность	при открытии крана несколько секунд течет холодная вода, и лишь потом горячая. К этому тоже нужно привыкнуть
легкость установки и подключения	поскольку обогрев помещения прекращается, когда включается система ГВС, то при длительном пользовании горячей водой температура в радиаторах отопления может заметно снизиться
возможность использования в теплое время года без включения отопления

Однако вопросы с очередностью принятия водных процедур можно уладить. А в остальном, если следить за техническим состоянием и вовремя менять комплектующие, то оборудование прослужит долгие годы.

Какой котел лучше выбрать: сравнение отличий одноконтурных и двухконтурных моделей

От того, насколько правильно выбрано оборудование, зависит долговечность его эксплуатации, комфорт проживающих и затраты на отопление.

Когда встает вопрос, какой котел лучше, нужно обязательно учитывать его мощность. Чаще всего отталкиваются от того, что для обогрева 10 кв. метров требуется 1 кВт. Однако цифры эти усредненные, и прежде всего нужно учитывать теплопотери здания.

Габариты

По типу монтажа классифицируются на напольные и настенные. В напольном оборудовании используется объемный чугунный теплообменник. Хотя они служат дольше, чем настенные, однако имеют больший вес и габариты. К тому же их установка сложнее. Если говорить о характеристиках, то настенный вариант лучше, в то время как напольный проще, без сложной автоматики.

Свойства одноконтурного котла

• Дешевле двухконтурного, но для него нужно покупать дорогой хозяйственный водонагреватель. Если же в доме раньше было электрическое или центральное отопление и предполагается использовать имеющейся бойлер, то конечно, нет смысла переплачивать;
• Может нагреть воду, скопившуюся в баке, поэтому вы можете хранить ее много и использовать практически без ограничений;
• В случае присоединения бака позволяет использовать циркуляцию, поэтому после открытия крана вам не нужно ждать, пока в него потечет горячая вода;
• Можно купить в более дешевом подвесном варианте, с очень прочным твердым чугунным теплообменником, который лучше всего подходит для установки в системах отопления старого типа;
• Вода, накопленная в баке, взаимодействующем с одноконтурным котлом, остывает, поэтому ее необходимо повторно нагреть, что приводит к более высокому потреблению энергии.

Принцип действия

Работа двухконтурного котла состоит из двух потоков:

• теплоноситель поступает в первичный теплообменник и получает максимально возможную температуру. Затем он пропускается через вторичный теплообменник, где отдает некоторую часть полученной энергии на подготовку ГВС. После этого он проходит в трехходовой кран, получает нужную температуру путем подмешивания некоторой части обратки, и выводится в отопительный контур для нового круга циркуляции;
• холодная вода поступает в котел и пропускается через вторичный теплообменник. После этого она проходит к приборам потребления. Когда открывается кран, вода начинает проходить через пластинчатое устройство и нагреваться в проточном режиме. Чем сильнее идет водоразбор, тем ниже температура воды — на высокой скорости прохождения она не успевает как следует нагреться.

Подготовка теплоносителя происходит в пламени газовой горелки. Для ее работы необходим воздух, который подает вентилятор турбонаддува. Возникает избыточное давление, выталкивающее дым через специальный дымоход коаксиального типа наружу.

За работой всех узлов системы постоянно наблюдают датчики самодиагностики.

Они немедленно подают сигнал о появлении сбоев или неполадок, плата управления размещает оповещение на дисплее, а в некоторых опасных ситуациях сразу отключает и блокирует котел.

ОБРАТИТЕ ВНИМАНИЕ!

Энергонезависимые модели оснащены только механическими деталями. Они устроены значительно проще, не имеют вентиляторов, центробежных насосов или блоков управления. Функционирование системы происходит на основе естественных процессов тяги и подъема теплых слоев жидкости вверх.

Минусы агрегатов с одним контуром

1. Для подключения отопительной системы дома, нужно докупать группу безопасности, расширительный бачок и насос.
2. Большие размеры напольных моделей котла, а также потребность в пространстве для вышеупомянутых дополнительных элементов. Это значит, что на кухне разместить его не получится, нужно дополнительное помещение.
3. Сложность монтажа. Она усиливается и тем, что нужно дополнительно подключать бойлер косвенного нагрева и делать более сложную систему трубопроводов ГВС. Дополнительные трубы нужны для постоянной циркуляции теплой воды по ГВС. Циркулировать она сама по себе не может, то есть нужен насос.
4. Стоимость котла вместе с бойлером больше цены двухконтурного котла.
5. Так как вода в ГВС постепенно остывает, ее время от времени нужно нагревать. Дополнительный нагрев требует больше газа. Плохо то, что этот нагрев происходит в то время, когда горячая вода не нужна.

Как рассчитать необходимую мощность

Выбирают такую тепловую мощность котлоагрегата, чтобы она могла покрывать все тепловые потери объекта отопления. Малая мощность не сможет обеспечить отопительную нагрузку при отрицательных температурах холодного воздуха, при этом работа с постоянным перегрузом быстро выведет основные элементы устройства из строя.

Не стоит также покупать котел с большим запасом. Он будет изнашиваться из-за процесса «тактования», поскольку станет часто автоматически «отключаться/включаться».

Оба режима кроме преждевременного вывода оборудования из эксплуатации приводят к перерасходу топлива на нагрев, низкому КПД и высокой себестоимости тепловой энергии.

Выполнить точный теплотехнический расчет потерь здания — трудоемкая инженерная задача, справиться с которой могут исключительно высококлассные инженеры-теплоэнергетики.

На практике же применяется более простой расчет мощности, хорошо зарекомендовавший себя для среднестатистического жилого объекта, расположенного в климатической зоне центральной России со стенами, возведенными не менее чем в 2 кирпича и высотой потолков до 2.7 м.

Минимальный размер мощности рассчитывается исходя из соотношения: на 10 м2 общей площади принимается 1 кВт мощности с запасом в 15-20% для нужд ГВС.

Например, для домовладения площадью 150 м2, необходимая мощность котла составит:

150*0.1*1.20= 18 кВт

Как правильно сделать обвязку газового котла

Если говорить о схеме подключения газового котла, стоит заметить, что готовых решений в этом случае просто не существует. Схема обвязки газового котла зависит от того, как именно будет использоваться водогрейное оборудование, сколько отдельных систем отопления будет обеспечивать теплом. При этом стоит учитывать следующие рекомендации:

• Обвязка газового котла под радиаторы и теплый пол выполняется строго с использованием водяного распределительного коллектора или гидрострелки. В таком случае котел будет нагревать сам теплоноситель, а циркуляционное оборудование внутри котла будет нагнетать давление непосредственно на участке от котла до коллектора. Дальше обвязки котла с гидрострелкой будет использовано дополнительное циркуляционное оборудование на каждый задействованный отопительный контур.

Обвязка настенного газового котла медными трубами должна выполняться с соблюдением необходимого сечения трубопровода. К примеру, согласно расчетам при мощности агрегата способного отопить 60 кв. м. будет достаточно использовать медь с сечением 18 мм. Получается, что обвязка навесного газового котла с одним контуром медью, может быть выполнена 20 трубой. Это же требование необходимо учитывать и при выборе полипропилена в качестве основного материала для выполнения подключения. В этом случае рекомендованный диаметр должен быть еще больше. Схема обвязки газового двухконтурного настенного котла полипропиленом подразумевает использование труб с диаметром 25-32 мм.

Еще одним нововведением пока не получившим широкого распространения является установка в систему отопления аккумулирующего бака. Обвязка напольного газового котла с теплоаккумулятором необходима в случае с чугунными агрегатами. Они боятся резкого снижения температуры. Такое устройство позволяет плавно изменять интенсивность нагрева теплоносителя.

Обвязка навесного газового котла с двумя контурами практически не требует установки дополнительного оборудования, так как такая конструкция по сути уже является полностью укомплектованной отопительной станцией. Достаточно подсоединить агрегат к радиаторам отопления в водораспределительной системе дома. Обвязка настенного одноконтурного газового котла к системе отопления полипропиленом осуществляется похожим способом, единственным отличием является, то, что при подключении учитывается исключительно система обогрева дома.

Напольные модели в большинстве, нуждаются в установке дополнительного оборудования. Установка и обвязка напольного двухконтурного газового котла включает в себя монтаж циркуляционных насосов, фильтров грубой и тонкой очистки, расширительного бака и др. В зависимости от схемы подключения может понадобиться установить гидрострелку на обвязке.

Схема обвязки напольного одноконтурного газового котла отопления, энергозависимого типа, должна включать в себя обязательную установку байпаса. Байпас контролирует, чтобы циркуляция теплоносителя не прекращалась даже после отключения электроэнергии.

Что это такое?

Отопительный агрегат, предназначенный для нагрева теплоносителя и подачи его в отопительный контур.

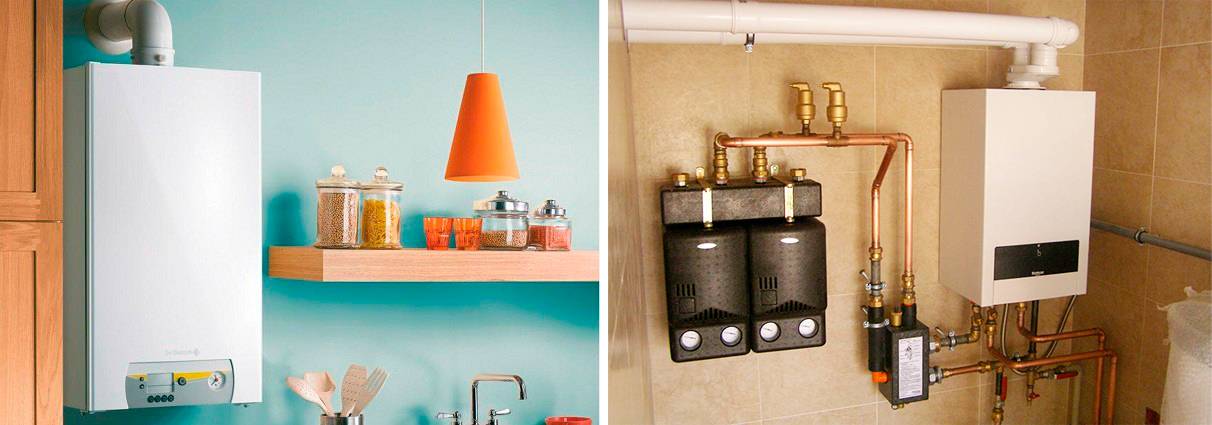

Настенные модели устанавливаются навесным способом на прочные стены. Поскольку нагрузка на несущие конструкции не должна превышать определенного предела, настенные модели не бывают слишком большими. Их мощность ограничена 40-50 кВт, а наиболее популярными считаются модели от 15 до 16 кВт, рассчитанные на обогрев помещений от 150 до 260 м2.

Подобные агрегаты обладают привлекательным внешним видом, что позволяет устанавливать их в кухнях или в коридорах. Допускается монтаж только на достаточно прочные стены — гипсокартонная перегородка несущей поверхностью быть не может. Отдельных помещений для них не требуется, но устанавливать газовое оборудование в жилых комнатах запрещено правилами. Если модель оснащена горелкой открытого типа, то установка допускается только в помещениях с закрывающейся дверь (например, в кухне).

Система водоочистки

Вода в газовом котле нагревается в специальном теплообменнике. И какую бы марку котла вы не выбрали, при некачественной воде он обязательно через какое-то время выйдет из строя.

Что же делать?

Ошибка №18
Нельзя запускать систему отопления и устанавливать котел без определения качества воды.

После ее лабораторного анализа и выявления повышенного содержания соли или железа, хочешь-не хочешь, а придется делать водоподготовку.

Затратно? Конечно. Но это менее затратно, чем регулярный ремонт котла в дальнейшем. На нашей воде без очистки вообще не стоит брать котлы с битермическим теплообменником.
