Варианты осуществления футеровки
Футеровка топки камина шамотом
Процедуру проводят разными способами, самый подходящий выбирают с учетом материала, из которого изготовлена печь либо камин. Также на выбор влияет время проведения укладки облицовочного слоя.
Облицовка внутренней части печи готовыми кирпичами шамота
Шамотные материалы считаются наиболее популярным способом для футеровки приборов отопления. Шамот представляет собой специальную глину, обожженную при максимальной температуре до 1500 градусов. После нагретый природный материал измельчают, затем изготавливают из него панели, кирпичи либо сухие смеси. Покупатели чаще выбирают шамотные материалы из-за их качества, эффективного применения и доступной стоимости.
Монтаж теплоотражающих экранов
Ставить экраны, отражающие тепловое излучение, целесообразно на стенки банных печей-каменок из металла. При использовании их в печных агрегатах другого типа низкая эффективность экранов может значить, что они были установлены неправильно. Вырабатываемое тепло не будет прогревать стены полностью и вместо этого начнет уходить в дымоходную трубу с учетом модернизации системы.
Применение обтесанного камня из натуральных горных пород
Камни из натуральных горных пород относятся к материалам класса А, чаще всего для облицовки используется песчаник, кварц или гранит. Рекомендуется использовать их для футеровки топок каминов, а не печей, поскольку эти материалы имеют низкий уровень теплопроводности и растрескиваются под воздействием сильного огня.
Использование рулонных материалов или пластин
Специальные пластины и рулонные материалы подходят для поверхностей с низкой теплопроводностью. Футеровку такого типа можно проводить во время постройки печи или в уже готовом отопительном приборе.
Покрытие стенок специальными растворами или веществами
Вещества или растворы с повышенной устойчивостью к огню наносят на внутренние поверхности стен печных топок. Это могут быть сухие смеси, из которых нужно готовить огнестойкий раствор, или термостойкая клеевая масса, используемая также для шамотной кладки и стен из кирпича.
Раствор для футеровки Карбид кремния огнеупорный
Теплоотражающий экран
Торкретбетон
Торкретбетон, который предлагает наша компания в качестве связующего, включает в себя лучшее сцепление с поверхностью, меньшую отдачу, быстрое высыхание, никакого растрескивания из-за воздействия высоких температур, показывает длительную долговечность, которая обычно в два раза больше, чем у материалов с цементом в качестве связующего.
Обычные материалы из торкретбетона транспортируются в сухом виде под давлением сжатого воздуха и смешиваются с водой в насадке при разгрузке. Количество воды (связующего) и как следствие вязкость торкретбетона полностью зависят от мастерства и умений техника, применяющего торкретбетон. Огнеупоры с низким содержанием цемента, используемые как торкретбетон, также содержат добавляемую воду и поэтому должны быть высушены и нагреты перед использованием, и таким образом, подвержены растрескиванию.
Материалы на основе торкретбетона готовятся в виде гидросмеси /суспензии с использованием точно отмеренного количества связующего на основе коллоидного кремнезёма (без добавления воды). Гидросмесь затем с помощью насоса помещается в специальную насадку, куда техник может добавить ускоритель при использовании, если это необходимо, чтобы оптимизировать сцепление с поверхностью целевого материала в зависимости от окружающей температуры и условий. Уникальная система связующего основе коллоидного кремнезёма не требует специального высыхания или нагревания в отличие от продуктов с цементом в качестве связующего.
Во время высыхания материалы на основе торкретбетона в качестве связующего крепко пристают к существующим огнеупорным материалам, обеспечивая длительность их использования. Их внутренняя устойчивость к термическим трещинам обеспечивает то, что профилирующая футеровка полностью сохраняется при запуске, что обеспечивает дополнительный потенциал долгого использования. Материалы на основе торкретбетона в качестве связующего минимизируют время вынужденного бездействия и увеличивают полезное время путем устранения длительных периодов высыхания.
Сколько прослужит новая футеровка
Любое покрытие со временем может изнашиваться. Даже самый прочный футеровочный слой внутри вашей топки постепенно может потерять начальную герметичность. Для его сохранения следует учитывать следующее:
- Внутренняя защита печи нуждается в периодической проверке на целостность. Повреждения нужно вовремя заделывать растворами, приготовленными из смеси шамота и глины.
- Гораздо дольше прослужат поверхности, изначально выполненные более качественно (ровный герметичный слой равномерной толщины без трещин и других повреждений).
Видео: футеровка топки печи
Что такое футеровка, и всегда ли она необходима? Попробуем разобраться в этом вопросе.
Футеровка
– это способ защитить стены топки печи или камина от перегрева при очень высоких температурах. Стенки топки могут растрескиваться, а металл – излишне накаляться и со временем разрушаться, если температуры в топке превышают 700-800 градусов Цельсия. Возникает это, как правило, при топке углём, хотя и пеллеты могут сильно нагреваться.
Перегрев – это не единственное воздействие, негативно влияющее на стенки металлической или кирпичной топки. Футеровка также может иметь функции:
- Защиту от перепадов температур (теплоизоляционные свойства).
- Защита от агрессивных реагентов (кислотоупорная футеровка).
- Футеровка как облицовочный материал.
В целом футеровка может создать герметичность среду внутри топки и способна продлить срок службы печной топки и печи\камина в целом.
Отрицательные моменты футеровки:
- Внутренняя футеровка топки поглощает либо отражает часть лучевых потоков тепла (тепло уходит в дымовую трубу), и, соответственно, камин меньше греет.
- Собственно, трудозатраты и стоимость футеровки.
Сравнительная таблица футеровочных материалов
Материалы Удельный вес продукта (плотность), кг/м3 Возможная рабочая температура, макс., 0C
Кирпич обычный глиняный 1600 700
Вата базальтовая 100 750
Слой из вермикулита 150-250 1100
Шамот (раствор или готовый кирпич) 1800-2000 1300
Каолин плотный 2400-2500 1400
Муллит (чистый/маты) до 3030 1800 / 1600
ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты
Футеровка печи своими руками
Рассмотрим две технологии футеровки печей в зависимости от типа используемого материала. В этом случае предполагается, что топка уже возведена. Перед началом работ нужно подготовить инструменты: емкости для разведения раствора, мастерок или небольшой шпатель, отвес или строительный уровень, мочальная кисть, молоток, кальма, полутерок, правила, ножовка.
Нанесение раствора:
- Стенки топки очищают от копоти и грязи на несколько раз. Все плоскости проходят влажной тряпкой.
- Если внутренняя часть обложена глянцевым кирпичом, можно сделать на нем небольшим насечки напильником или обычной плоской отверткой. Перед нанесением раствора, нужно протереть стенки влажной тряпкой.
- В ведро или другую большую емкость высыпают сухую смесь для футеровки. Рекомендуется брать материалы на основе шамота. Они проще и дешевле. Полученную смесь вымешивают до состояния густой сметаны.
- Раствор наносят тонким слоем на стенки топки, равномерно распределяя его по всем поверхностям.
- Уложенный слой аккуратно обрабатывают паяльной лампой до полного высыхания. После чего дают печи «отдохнуть» в течение суток.
Укладка кирпича:
- Возведение первого ряда. Кирпич укладывают ребром по периметру колосника. Можно задать небольшую косую грань на верхней плоскости, чтобы сажа и копоть не собирались на ней.
- Второй ряд задней и боковых стен поднимают по очереди. Сначала задний, потом ближайший, так как между ними идет слой теплоизоляции. Оба ряда укладывают на ребро, учитывая сдвиг на половину расстояния от блока в нижнем ряду. Швы армируют стальной проволокой (3 мм или 5 мм) через один ряд.
- Правильную геометрию стенок контролируют при помощи отвеса, правила и строительного уровня. Излишки раствора или клея заранее снимают и убирают обратно в ведро.
- Следующие ряды выкладывают аналогичным образом, пока не упираются в верх топки. Открытые швы аккуратно замазывают. Между слоями футеровки закладывают тепловую изоляцию из асбестовой плиты.
Это общая инструкция, которая описывает технологию футеровки печи в домашних условиях. Если вы не уверены в собственных силах, стоит обратиться за помощью к опытным мастерам.
Способы футеровки в зависимости от вида печи.
Выбирать материалы и способы футеровки нужно в зависимости от типа печи. Существует несколько видов печей:1) Металлические;2) Кирпичные;3) Паровой котел;4) Глинобитные.
– При футеровке металлических печей нужно учитывать, что при нагреве, в соответствие с законами физики, металл будет расширяться, при остывании вновь сжиматься. Поэтому при изоляции такой топки нужно предусмотреть небольшой зазор между футеровочным слоем и поверхностью печи. Образовавшееся пространство должно заполняться базальтовой ватой или другим негорючим материалом.- При футеровке кирпичной печи также нельзя класть шамот вплотную к внешней кладке. Иначе нагревающийся и расширяющийся футеровочный слой может начать выталкивать внешний. Это приведет к его растрескиванию, образованию трещин, что может послужить причиной утечки угарного газа вовнутрь помещения.- Иногда футеровки требует и топочный паровой котел. При этом обычно его изолируют шамотным кирпичом в один или два слоя. Либо можно произвести так называемую натрубную футеровку. Для этого нужно специальной вязкой негорючей массой обмазать в несколько слоев трубы котла. А поверх уложить армирующую сетку.- Для лепных глинобитных печей можно использовать шамотный кирпич, но опытные печники все-таки советуют выбрать метод обмазки и использовать специальные муллитовые, корундовые или шамотные смеси.
Что такое «футеровка»?
Способы выполнения
- устройство облицовочного слоя из материалов с низким коэффициентом теплопроводности: шамотного кирпича или специальных панелей. Выполнить эту работу можно как в процессе сооружения печки, так и после завершения её строительства; Шамотный кирпич
- монтаж защитных экранов, отражающих тепловое излучение. Применяется для футеровки металлических печей — каменка, которыми оборудуют парные в банях. Применение теплоотражающих экранов для других конструкций отопительных агрегатов малоэффективно;
- покрытие изнутри стен топочного отдела жаростойкой смесью различного типа. Нанести состав на стены топки можно в любой момент — при постройке или в уже готовом агрегате.
Используемые материалы
- А — изделия, основу которых составляют материалы природного происхождения или синтетическая композиция с добавлением кремнеорганического связующего;
- В — в качестве основного ингредиента используется специальный вид глины (шамот);
- С — другие компоненты огнеупорных веществ.
- базальтовая вата;
- плотный каолин;
- муллито — кремнеземистые маты;
- вермикулит и ряд других изделий.
Раствор
- Готовят раствор из сухих смесей шамотного, муллитового или корундового типа, разбавляемых водой до консистенции густой сметаны. Реализуются они обычно в бумажной упаковке, на которой нанесена информация о пропорциях компонентов, характеристиках смеси, инструкция производителя о применении.
Нанесённый слой раствора вначале обжигается паяльной лампой или при кратковременном нагреве печи до образования твёрдой корки.
При футеровке печи шамотным кирпичом стыковочные швы должны заполняться на всю высоту кладки.
- Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.
- Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.
- Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.
- В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.
- Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.
Нужно ли замачивать шамотный кирпич перед кладкой?
- когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
- при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
Инструменты для работы
- емкости для приготовления раствора и замачивания кирпича;
- мастерок;
- отвес;
- мочальная кисть для нанесения клея;
- молоток;
- ножовка;
- расшивка для кирпича, мочальная кисть для нанесения клея или тёрки разравнивания слоя раствора (в зависимости от вида футеровочного материала);
- кельма;
- правила;
- полутёрок.
Кирпичной печи
- Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
- Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
- Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
- В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича. Пример футеровки шамотным кирпичом Пример 2 Пример 3 Пример 4
Нужно ли замачивать шамотный кирпич перед кладкой?
Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:
- когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
- при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
Обмазка растворами
Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:
- Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
- После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.
ВАЖНО! Преимуществом растворного способа также является создание абсолютно монолитных поверхностей, дающих лучшее ограждение материалов от воздействия огня. Однако такой монолит быстрее потребует ремонта, чем каменные и кирпичные кладки
Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы
Футеровка кирпичной печи
Футеровка кирпичной печи обладает некоторыми особенностями. Ее нельзя укладывать слишком близко к кирпичам, которые являются элементами наружных стенок. Дело в том, что печка раскаляется очень сильно и возникает растрескивание под воздействием высоких температур. Горячие внутренние слои выталкивают со своих мест холодные наружные. Внешние стенки, сохраняющие форму печи, начинают расходиться в стороны из-за воздействия расширенных внутренних слоев. Кирпичи покрываются трещинами, а отдельные могут даже разрушаться. Это может способствовать проникновению угарного газа в помещение.
Ситуация может усугубиться тем, что применяемая для соединения наружного слоя кирпичей глина обладает небольшой адгезией и при нагревании расширяется сильнее, чем сам кирпич. В результате перегревания шов разрушается.
Именно поэтому при постройке печной конструкции применяют пластичный раствор с последующим его испытанием. Для этого два кирпича соединяют друг с другом с помощью этого раствора и обжигают при большой температуре. Этим проверяется адгезия раствора, расширение и растрескивание. Если все нормально, раствор можно использовать для всей конструкции.
Что такое «футеровка»?
Футеровка печи — это устройство облицовочного слоя на внутренних плоскостях топочного отдела, находящихся в постоянном контакте с открытым огнём. В его функцию входит защита внешних стен от повреждений термического, механического, химического или физического характера. Футерование выполняют не только для отопительных устройств бытового назначения, такую технологию применяют при изготовлении металлургических плавильных печей, паровых котлов, ковшей и т. п.
Кроме огнезащиты, жаростойкий материал выполняет теплоизоляционную функцию — снижение потерь тепла. Однако, здесь существует некоторая опасность: слишком толстый слой футеровки приведёт к снижению КПД прибора, так как потоки тепловой энергии будут «улетать» через дымоотвод на улицу, а не распространяться внутрь помещения.
Сам себе мастер
Конечно, для устройства футеровочного слоя в домашнем очаге можно прибегнуть к услугам специалистов, но при некоторых навыках работы и соответствующих знаниях эту операцию можно провести самостоятельно.
Футеровка из кирпича
Футеровка печи своими руками из шамотного кирпича выполняется с учетом следующих особенностей:
- Кирпич аккуратно выкладывается «ребром на ребро», без сдвигов элементов кладки относительно друг друга, вдоль всех стенок внутренних топки.
- Швы между отдельными кирпичами заполняются раствором на основе шамота и глины.
- Если основная кладка также выполнена из кирпича, то футеровочный и основной слой стыкуются посредством одного вертикального шва, но без перевязки.
- Если же материал самой топки – металл (чугун или сталь), то между ее стенками и кладкой следует в обязательном порядке оставлять небольшой зазор, рассчитанный на температурные расширения металла, – иначе регулярные нагревы и остывания могут в скором времени ее разрушить.
Отделка шамотным кирпичом происходит по схеме – вдоль всех стенок с зазором с учетом расширения материалов
Старая кладка из шамотного кирпича подлежит регулярным осмотрам и ремонту изношенных участков, который проводится посредством затирки раствором из шамота и глиноземистого цемента.
Из рулонного материала
Выгода использования рулонных материалов (а также пластин и матов) заключается в том, что они занимают очень мало места и не «крадут» общего объема, необходимого для закладки топлива и прохода дыма. Стандартная толщина большинства из них не превышает 1 см (например, толстый каолиновый картон бывает толщиной до 7-ми мм). Чтобы провести необходимые работы, нужно помнить, что:
- Количество необходимых для футеровки материалов рассчитывается с учетом их линейного расширения при нагреве.
- В некоторых случаях возможна укладка полотна в 2 слоя, но для бытовых потребностей это совсем не обязательно.
- Отдельные пластины крепятся элементами армирования – металлическими штырями, которые вставляются в заранее проделанные канавки.
- При отделке огнеупорными матами или пластинами следует соблюдать последовательность их крепления: сначала покрывается дно, затем боковая поверхность, а потом «потолок» топочного отдела.
Внутренняя отделка может проводиться базальтовым картоном
Обмазка растворами
Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:
- Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
- После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.
Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы
Футеровка: вопросов больше нет
Рассмотрев данный вопрос, можно сделать вывод, что футеровка печей, используемых в бытовых целях, в основном представляет собой защиту конструкции печи от разрушающего воздействия высоких температур. Это своего рода экран, препятствующий тепловому потоку открытого огня напрямую воздействовать на стенки печи.
В отличие от «бытовой» футеровки, футеровка в промышленности, к примеру, футеровка индукционной печи, предназначается для значительного уменьшения тепловых потерь, предохранения кожуха печи от прямого воздействия высоких температур и защиты от прямого контакта с расплавленным металлом.
Рассмотрев данный вопрос, надеемся, вы сделаете правильный вывод, который поможет вам при сооружении печей своими руками.
Инструкции по футеровке
Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.
Кирпичной печи
Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:
- Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
- Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
- Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
- В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.

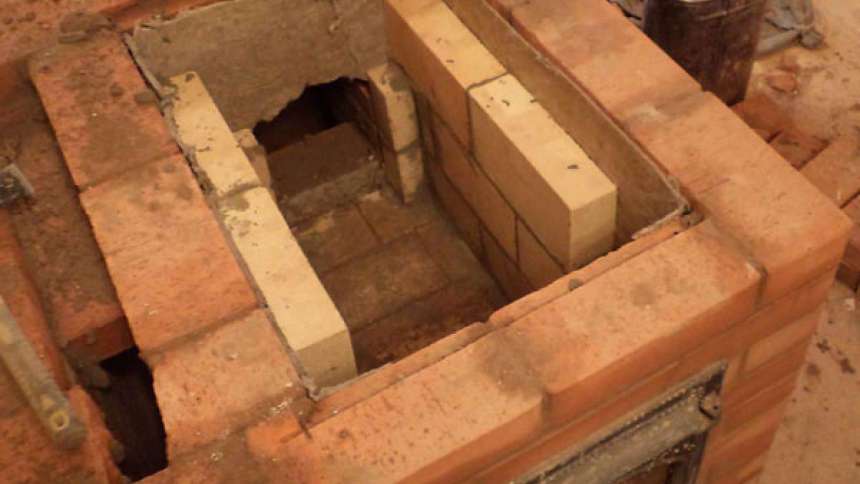

Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4
При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.
Металлических печей
Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.
Футеровка металлической печи
Еще один пример
Твердотопливного котла
В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.
Выполняют её одним из трёх способов:
- Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
- Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
- Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.
Глиняных печей
Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.
Производственная футеровка и свойства материалов
На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.
Индукционная печь
Индукционная печь
В таблице приведены свойства некоторых огнеупорных материалов
| Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
| Шамот | 1800-2000 | 1300 |
| Кирпич глиняный | 1600 | 700 |
| Вермикулит | 150-250 | 1100 |
| Базальтовая вата | 100 | 750 |
| Каолин плотный | 2400-2500 | 1400 |
Бытовые проблемы – футеровка как решение
В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.
Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?
Конкретно в данной ситуации вопрос можно решить следующим образом:
- Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
- Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.
Устройство футеровки: температура и металл
Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна
Можно для этой цели использовать асбест
При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.
Ошибочная защита. Последствия
Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.
Металлическая печь с кирпичной обкладкой
Это совершенное заблуждение!
- Во-первых, кирпич очень теплоемок.
- Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?
Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.
Как итог, угарные газы начнут поступать в помещение.
Не всегда кирпич: смеси для футеровки
В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.
После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.
Это могут быть сухие смеси:
- Шамотные.
- Муллитовые.
- Корундовые.
Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.
Футеровка без отрыва от производства
В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.
Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.
О клее и растворе
На долговечность и эффективность футеровки печи кроме качества и технических характеристик материалов оказывает влияние их правильная укладка. Любые нарушения в технологии внутренних облицовочных работ топки могут привести к изменению свойств и структуры окружающих стройматериалов, выходу угарных газов в жилые комнаты.
Раствор
При обмазке топки термостойкими растворами на стенках образуется монолитный очень тонкий защитный слой, являющейся лучшим ограждением рабочей поверхности от воздействия огня. Однако такому монолиту быстрее потребуется ремонт, чем для кладки из штучных изделий.
Для изготовления футеровки по такой технологии существует несколько правил:
Консистенция раствора для футеровки
Огнеупорный клей
Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.
Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.
Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.
В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.
Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.
