Электрическое и водяное плинтусное отопление

Виды плинтусного отопления

Существует два вида теплых плинтусов – водяной и электрический.

В водяном отоплении внутри системы может циркулировать вода или антифриз, на ваше усмотрение. Нагрев и регулировка  температуры жидкости происходит от отопительного котла либо на  коллекторе вручную. Сразу стоит отметить, что этот вид плинтусного отопления является более дешевым и экономичным, чем электрический.  Поэтому, если есть возможность, свой выбор стоит сделать в сторону него.

Электрические плинтуса отапливаются от электричества и имеют достаточно большое потребление, поэтому необходимо заранее предусмотреть проводку, а именно отдельный кабель с автоматом. В розетку включать его не желательно, это может быть опасно! Внутри короба, как мы уже писали, находится ТЭН, выполненный из жаростойкого сплава, что позволяет ему служить долгое время..

Сейчас существуют модели комбинированные плинтусов, в которых сочетается и водяное отопление и электрическое.

Установка

1. Крепим к стене настеную панель саморезами или дюбелями.
2. Устанавливаем и соединяем между собой конвекторы, которые соединяются обычными обжимными фитингами. Для монтажа в углах помещения используются поворотные трубки.

Внимание! Каждые 13-17 плинтусов соединяются последовательно в один модуль! Если в помещении устанавливается более 17 плинтусов, их необходимо разделить в 2 модуля и соединить отдельно и параллелльно

1. Подключение. На этом этапе необходимо подключить электрический теплый плинтус электросети, а водяной к котлу (центральной системе) и подключить воду.
2. Если подключение выполнено правильно и водяная система не дала течей, все ТЭНы прогреваются, можно крепить декоративную алюминиевую панель.

Небольшое видео по креплению, будет полезно!

Электрические плинтусы

Для подключения электрического плинтусного отопления используется обычная электросеть.

Система «теплый плинтус» на основе электрических плинтусных конвекторов, питающихся от сети с напряжением 220 вольт, используется для обогрева зданий без газификации. В отличие от водяных приборов, здесь используются мощные ТЭНы, нагревающие воздух за счет оребрения. Средняя тепловая мощность оборудования составляет 200-300 Вт на 1 погонный метр (бывает и больше). Этого вполне достаточно, если устанавливать радиаторы по всему периметру обогреваемых помещений.

Монтаж электрических теплых плинтусов осуществляется так же, как и в случае с водяными приборами – через слой теплоизоляции. Вместо труб с теплоносителем по помещениям разводятся электрические кабели. Крайне желательно, чтобы каждое помещение питалось через отдельный кабель, подключенный к специально установленному для этих целей электрощиту. Каждый контур оснащается защитным автоматом.

Для того чтобы предотвратить повреждение электрических кабелей, рекомендуем проложить их в пластиковых трубах – это продлит их срок службы и упростит процесс замены.

Электрические теплые плинтусы могут оснащаться встроенными термостатами, но в некоторых случаях лучше обойтись одним общим термостатом. Также имеется возможность управлять всей системой с помощью единого пульта – в том числе и дистанционно, используя GSM-канал или интернет (необходимо соответствующее оборудование).

Преимущества электрических теплых плинтусов над водяными:

• Не нужен теплоноситель – значит, не будет протечек;
• Легкость в монтаже – проложить кабель легче, чем мучиться с прокладкой труб;
• Легкость в подключении – не нужно возиться с трубками, гайками, переходниками и прочей фурнитурой;
• Легкость в управлении – для этого используются встроенные термостаты, выносные регуляторы и системы дистанционного управления.

Но есть и определенные минусы – из-за высокой стоимости электроэнергии, эксплуатация электрических теплых плинтусов выливается в огромные счета за коммунальные услуги.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент — ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт — проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

• Перфоратор для крепления плинтуса к несущим стенам;
• Отвертка;
• Дрель;
• Рулетка, линейка и карандаш;
• Соединительные провода;
• Уровень;
• Ножовка по металлу;
• Плоскогубцы;
• Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

• В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
• После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
• Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
• Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
• Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
• Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
• Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
• На трубу монтируются латунные резьбы;
• На резьбы накручивается замыкающий контур;
• Все болтовые соединения дополнительно протягиваются;
• Электрический плинтус подключается к домашней сети как обычная розетка;
• После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
• Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Обзор теплых плинтусов

Электрический тёплый плинтус

С начала по уровню нижней планки клеится изоляционная лента. Затем металлические кронштейны, на них греющий модуль из медных трубок, соединённых латунными рёбрами в теплообменнике. Лицевая панель может быть любого цвета. Заводской теплообменник состоит из пластин. Именно они, являются самым дорогим материалом конструкции. Если заменить пластины на трубы, то можно значительно сэкономить.

Конструкция заводского плинтуса состоит из большого количества элементов. Это теплообменник, угольник, заглушки, профили и многое другое. Для изготовления тёплого плинтуса своими руками, понадобится набор из греющего саморегулирующегося кабеля EHL30-2CR RST. Он может изменять сопротивление в зависимости от перепадов температуры. Рабочая температура от -40 до +65, максимально +85 градусов. Мощность 35 Вт на погонный метр при температуре ноль градусов.

Метраж нужно брать с запасом. Комплект термоусадочных трубок для соединения кабеля и электровилки. Гофрированная труба из нержавеющей стали. Ее теплопроводность меньше, чем у медной, но лучше пластиковой.  Направляющие потолочные профили плюс саморезы, монтажная лента и скобы.

Подготавливаем греющий кабель. Завариваем конец специальными термоусадочными трубками. Подключаем к электросети и проверяем. Отключаем и аккуратно надеваем гофрированную трубку. Через полчаса смотрим на теплоотдачу. Если всё в порядке, начинаем монтаж плинтуса в помещении.

Прокладываем по всему периметру комнаты заранее подготовленный кабель в гофре, ещё раз смотрим размеры, если нужно дорабатываем. На стену, где устанавливаем конструкцию, клеим изоляционную ленту. Заранее нарезанный полосками 6-8см в ширину утеплитель. С угла монтируем потолочный алюминиевый профиль, закрепляя его саморезами.

Далее прокладываем в него гофрированную трубку с кабелем и закрепляем скобами. Такой вариант тёплого плинтуса подойдёт для отопления гаража, веранды. Для помещений в жилом доме, нужно предусмотреть верхнюю панель. Она может быть любого понравившегося цвета, не портящий дизайн.

Весь проект обойдётся в пределах 500-600 рублей за один погонный метр. Если приобрести греющий кабель меньшей мощности, то цена значительно снизиться. Также можно использовать металло-рукав.

Водяной тёплый плинтус

Технология действия и изготовления тёплого водяного или жидкостного плинтуса проста в исполнении. Нагревательным элементом здесь служит вода или специальная жидкость. А нагревателем является котёл. Система циклична, то есть вода подаётся в радиаторы и возвращается назад для повторного подогрева. Котёл снабжают терморегулятором.

Самое простое и бюджетное решение для водяного тёплого плинтуса взять оцинкованную сантехническую трубку 15мм в диаметре. Сварным швом методом “точки” прихватить лист железа, заранее согнув его по нужному радиусу и сплошным швом проварить периметр.

Сверху покрываем краской. Или вдоль плинтуса пустить 4-6 штук нержавеющей гофротрубы полудюймовки по такой же технологии. Это поможет убрать лишнюю влагу. Не даст в углах и на стенах образовываться грибку и плесени.

Более дорогим способом изготовления тёплого плинтуса, является покупка медной кровельной полосы и трубок, подходящего диаметра. Полосу разрезаем на части нужного размера. Соединяем газовой горелкой. Формируем непрерывную магистраль и монтируем при помощи клипс на изоляцию к стене. Заполняем всю систему жидкостным материалом, предварительно подключив к коллекторам и котлу.

Медный плинтус при желании можно окрасить, но он и с натуральным цветом будет смотреться благородно. Такой способ можно использовать в жилых помещениях.

Разновидности

В этом обзоре мы будем рассказывать, как сделать теплый плинтус своими руками. Но перед этим нужно определиться, какое оборудование будет использовано для обогрева помещений. Плинтусное отопление может быть водяным или электрическим, а выбор той или иной системы зависит от наличия тех или иных энергоносителей. Водяные системы питаются от котлов любых модификаций, а электрическим нужна надежная электросеть.

Водяные теплые плинтусы

Установка водяного теплого плинтусы своими руками – процесс сложный. Система должна получиться не только эффективной, но и герметичной, чтобы не залить полы и соседей (если они есть). Водяные плинтусные обогреватели представляют собой малогабаритные конвекторы. Основой для их изготовления служат цветные металлы – медь и алюминий. Проходящие внутри трубы делаются из меди, а радиаторы – из алюминия.

Связка из цветных металлов обеспечивает оборудование максимальной эффективностью и теплоотдачей. Кстати, для увеличения мощности водяные конвекторы делаются двурядными – они более толстые, но более мощные.

Устанавливая теплые плинтусы своими руками, необходимо разметить контуры – по одному-два контура на каждое помещение, в зависимости от его площади. Максимальная рекомендованная длина каждого контура составляет 15 метров. Соответственно, если периметр больше, рекомендуется разделить его на два контура. Конвекторы в отдельных направлениях соединяются последовательно.

Для обеспечения равномерности прогрева в систему устанавливается распределительный коллектор. Каждый контур питается от отдельной трубы с краном – если что, подачу теплоносителя можно перекрыть, не затрагивая другие контуры. Такая возможность может пригодиться при возникновении аварийных ситуаций.

Монтируя водяной теплый плинтус своими руками, следует помнить, что эксплуатация данного оборудования в централизованных системах отопления опасна – конвекторы могут не выдержать гидроударов или повышенного давления, что приведет к их разрушению. Для того чтобы защитить отопление от повреждения, в систему ставится промежуточный теплообменник. В результате в квартире с центральным отоплением образуется независимый отопительный контур, берущий тепло от теплоцентрали.

Электрические теплые плинтусы

Сделать электрический теплый плинтус своими руками гораздо проще, чем смонтировать водяные радиаторы. Все дело в том, что данное оборудование питается от электросети и не требует подвода теплоносителя. Электрические плинтусные конвекторы похожи по своей конструкции на водяные приборы, но вместо медных труб здесь располагаются ТЭНы. Именно они и являются источниками тепла.

Плинтусные электроконвекторы могут наделяться встроенными термостатами. Но проще всего управлять каждым контуром с помощью выносного терморегулятора. При необходимости, потребители смогут реализовать систему дистанционного управления через GSM-сети или через интернет.

Устройство и принцип работы тёплого плинтуса

Тёплый плинтус – довольно простое устройство, состоящее из электромодуля и натуральной оболочки, не выделяющей при нагревании посторонних запахов.

Схема электроплинтуса

Что такое тёплый плинтус? В целом, никого нового слова техники в этом приспособлении нет. Просто все те же принципы электроотопления, только в новом оформлении.

Внутри устройства расположены теплообменники, закреплённые на медных трубках. Вся особенность этого прибора – в его компактности.  Вся конструкция умещается в узкий короб высотой около четырнадцати сантиметров и шириной в три сантиметра. Устанавливаются такие отопители  по периметру комнаты и могут служить основным и дополнительным средством обогрева.

Устройство электроплинтуса

Конструкция плинтуса с подогревом:

• конвектор из трубок;
• короб с крепежами для крепления нагревательных элементов;
• поворотные детали.

Все эти части устройства легко собираются в одно целое и их установка не создаёт никаких проблем. Принцип обогрева помещения при помощи этой конструкции тоже примитивен. Вдоль все стен создаётся тепловой поток, который не даёт холоду проникать в помещение. Стены становятся тёплыми и отдают тепловую энергию воздуху в комнате.

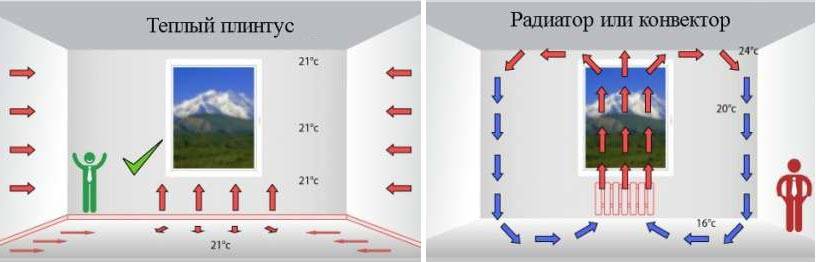

Принцип обогрева плинтусной системой

Преимущества и недостатки плинтусного отопления

Установка плинтусных обогревателей имеет как свои достоинства, так и недостатки.

К безусловным преимуществам можно отнести:

• отсутствующий эффект конвекции, сопровождающийся запыливанием помещений;
• равномерное распределение тепла по всей комнате;
• наличие инфракрасного тепла, положительно сказывающегося на здоровье человека;
• отсутствие скопления теплого воздуха у потолка;
• высокая скорость выполнения монтажных работ;
• отличное дополнение к интерьеру, оформленному в любом стиле;
• экономия энергоресурсов за счет значительно меньшего нагрева теплоносителя;
• ремонтопригодность каждого элемента системы;
• возможность настройки нужной температуры в каждом помещении.

Отопление плинтусного типа экономично и эффективно из-за невысокой температуры теплоносителя

Отопление плинтусного типа также имеет и свои недостатки, к которым следует отнести:

• достаточно высокую стартовую стоимость, как самого комплекта оборудования, так и проведения монтажных работ;
• небольшую протяженность контура — длина каждого не должна превышать 15 погонных метров, иначе эффективность отопления ощутимо снижается;
• ограничения в установке декоративных накладок на радиатор, связанные со снижением теплоотдачи;
• коробление пленочной отделки стен в связи с плотным прилеганием радиаторов к поверхности;
• необходимость содержания помещения более свободным, так как размещение корпусной мебели в непосредственной близости от стен оказывает существенное влияние на эффективность отопления.

Плюсы и минусы

Обогреватель на основе электричества или воды имеет ряд неоспоримых преимуществ:

1. Изделия позволяют поддерживать в помещение комфортную температуру. Тепловая энергия распределяется более равномерно: одинаковый прогрев наблюдается по всей высоте как на уровне пола, так и на уровне потолка. Стандартный радиатор такого эффекта обеспечить не может.
2. Использование теплого плинтуса позволяет экономить на отоплении.
3. Потеря тепла незначительная, тепловая энергия уходит преимущественно на прогрев комнаты, а не экрана.
4. Равномерность прогрева способствует созданию в помещении определенного микроклимата. Также исчезает угроза появления плесени и грибка.
5. Изделия не наносят вреда предметам интерьера, рядом с ними можно размещать даже электронику.
6. Систему теплого плинтуса можно автоматизировать, что позволит выбирать оптимальные тепловые показатели для каждой комнаты в квартире или доме.

В отличие от радиаторов отопления, тепловая энергия, исходящая от теплого плинтуса, распределяется более равномерно, благодаря этому обеспечивается одинаковый прогрев по всей высоте

Но необходимо учитывать, что корпус такого обогревающего прибора не способен выдерживать сильные механические воздействия.

Типы плинтусного отопления

Давайте посмотрим, что такое теплый плинтус, как он выглядит и каким бывает. Сам греющий плинтус представляет собой малогабаритный отопительный прибор, работающий по принципу естественной конвекции – то есть, это самый обычный конвектор. Уже из самого названия этого прибора видно, что он крепится там, где обычно монтируются деревянные или пластиковые плинтусы.

Греющие плинтусы состоят из следующих частей:

Устройство теплого плинтуса.

• Основание – прикручивается к стенам;
• Нагревательный элемент – водяной или электрический;
• Декоративный/защитный короб – закрывает внутреннюю начинку.

Конструкция наделена двумя щелями – через нижние щели засасываются холодные воздушные массы, а через верхние удаляется уже нагретый воздух, отправляющийся вверх.

Благодаря небольшим размерам, отопление «теплый плинтус» получило большой спрос. Востребованность связана именно с миниатюрностью оборудования – оно прячется в плинтусной зоне, становясь практически невидимым для взглядов. Возможность избавиться от крупногабаритных радиаторов особенно радует и тех, кто планирует сделать в своей квартире хороший дизайнерский ремонт, в котором нет места мешающим элементам.

Плинтусы с подогревом подразделяются на две большие категории – это электрические модели и водяные. Давайте посмотрим, как устроено это оборудование, как оно работает и каковые его ключевые особенности.
