Защита скважинного насоса от сухого хода — виды датчиков

Как защитить насосную станцию от работы «на сухую»

Сегодня разработано несколько решений, которые защитят насос от сухого хода, выключив его при прекращении подачи воды. Каждое из этих решений имеет свои сильные и слабые стороны, поэтому оптимальный эффект дают несколько систем защиты, скомбинированных вместе.

Но чтобы определить, как создать для вашей помпы эффективную защиту от сухого хода, нужно сначала выяснить, какие особенности характерны для отдельных компонентов.

Реле защиты

Это достаточно просто по конструкции механизм. Он реагирует на давление воды в системе. Как только давление падает ниже допустимой нормы (это – сигнал о том, что вода перестала поступать в насос), устройство замыкает электрический контакт, и цепь питания насоса разрывается. При восстановлении давления цепь снова замыкается.

В зависимости от модели и настроек, которые выставил производитель, реле способно сработать от падения давления от 0,6 (наибольшая чувствительность) до 0,1 (наименьшая чувствительность) атмосферы.  Обычно такой чувствительности вполне достаточно для того, чтобы определить возникновение ситуации холостого хода и выключить насос.

Наиболее распространен такой механизм для насосов располагаемых на поверхности. Но некоторые модели имеют корпус, защищенный от попадания внутрь воды, и могут монтироваться на глубинные помпы.

Такое устройство не рекомендуется устанавливать, если в системе предусмотрен гидроаккумулятор (ГА). Дело в том, что обычно в этом случае монтаж устройства защиты выглядит так: «насос – обратный клапан – защитное реле – реле давления воды — ГА». Такая схема не дает 100% уверенности, что насос выключится при сухом ходе, поскольку вода, содержащаяся в гидроаккумуляторе, может создать давление в 1,4 – 1,6 атмосферы, что будет восприниматься как норма.

И тогда, если например, ночью кто-то спустил воду в бачке и помыл руки, это включит насос, но не опустошит ГА. И если вода из скважины по каким-то причинам не поступает, то к утру насос уже сгорит из-за сухого хода. Поэтому для систем с гидроаккумулятором лучше искать другие решения для обеспечения защиты.

Как правильно выбрать насос для скважины читайте в статье: здесь

Контроль протока воды

Для определения, есть ли проток воды через систему, используется два типа датчиков:

• Наиболее просты по конструкции лепестковые реле. В них течение воды отгибает пластинку, которая при отсутствии давления разогнется и перемкнет контакты реле. Тогда произойдет отключение цепи, снабжающей электричеством насос.
• Турбинное реле более совершенно, но сложнее по конструкции. Его главный элемент – маленькая турбинка, установленная на валу. Течение заставляет ее враться, а датчик считывает импульсы, создаваемые электромагнитом, закрепленным на оси турбинки. Если количество импульсов падает ниже эталонного значения, цепь отключается.

Существуют также комбинированные контролеры потока воды. В них может включаться дополнительно манометр, обратный клапан, мембранное реле для защиты от падения давления воды и другие узлы.

Такие блоки наиболее надежны, но из-за технической сложности стоимость такого блока может быть весьма существенной.

Датчики уровня воды

Датчик уровня воды помещается в шахту. Он наиболее часто устанавливается в комплекте с погружаемой помпой, но есть модели, предназначенные и для использования с наземными насосными станциями.

По конструкции выделяют два типа:

• Поплавковые. Могут быть двух типов. Первые отключают насос после поднятия воды до определенного уровня. Они предназначены для того, чтобы предотвратить перелив бассейна при заполнении. Второй вариант срабатывает, если уровень воды падает ниже эталонного. Он как раз и применяется для предотвращения сухого хода.
• Электронные реле контроля обладают более широким функционалом. Они представляют собой систему электродов, размещаемых на разной глубине. В зависимости от того, какие электроды находятся ниже уреза воды, а какие выше, реле включает или отключает присоединенное оборудование. Одно реле может контролировать работу нескольких насосов

Помимо описанных механизмов есть немало других систем для предотвращения сухого хода, например, частотные преобразователи. Но эти решения не применяются на домашнем водопроводе потому, что слишком дороги, громоздки или потребляют слишком много электроэнергии.

Насос для откачки канализации читайте в статье: тут

Подключение реле сухого хода к насосной станции

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

• Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
• Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
• На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
• Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
• В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Датчики уровня воды в насосе

Можно поставить поплавковый или электронный датчик. Обычно их используют, если насос погружной, хотя и с поверхностными моделями они работают вполне эффективно.

Как только уровень воды меняется, поплавок тоже меняет свое положение, срабатывает автоматика и отключается насос.

• Электронные работают не только на падение уровня воды, но и на его повышение.
• Их полезно использовать и в бассейнах, когда осуществляется водоснабжение в него.
• Состоят они из двух электродов, один ставится на минимум, а второй чуть ниже.
• Пока вода находится на оптимальном уровне, между ними протекают токи.

Как только уровень становится критическим, ток прекращает поступать, цепь разрывается, поступает сигнал о нехватке воды. Насос тут же отключается.

1 Виды современных погружных агрегатов

Перед тем как приступать непосредственно к рассмотрению автоматики, нужно разобраться в популярных разновидностях насосов. Всего существует два типа погружных насосов:

• Вибрационные;
• Центробежные.

Надо понимать, что любой из перечисленных выше автоматический погружной насос устанавливается исключительно в жидкость, которую он перекачивает. Хотя об этом говорит наименование «погружной», но эта простая истина понятна далеко не каждому.

Кроме всего прочего, многие покупатели ошибочно считают, что погружные насосы лучше поверхностных моделей, но это отнюдь не так. Специфика работы этих двух видов насосов одинакова, но механизм работы разный, как и условия в которых они используются.

Погружные насосы, например, используются на скважинах с большой глубиной, где необходимо достигнуть повышения давления воды в насосе для возможности ее перекачки наверх.

Но нужно помнить, что насосы погружного типа способны работать на глубине скважины до десяти метров, тогда как для более глубоких величин погружения необходимы более узкоспециализированные насосные системы. Поверхностные модели на перекачку воды со столь относительно больших глубин неспособны.

Электронный блок автоматики от компании Джилекс

Что касаемо исключительно погружных насосов, то наиболее востребованные и популярные вибрационные насосы, использующиеся для работы на водяных скважинах, тогда как центробежные используются исключительно редко в таких целях или в целях создания водоснабжения в сельскохозяйственной сфере.

В вибрационных устройствах основным конструкционным элементом является мембрана. Под действием вибрационного механизма она деформируется, что приводит впоследствии к разнице давления, итоговым эффектом чего является перекачивание воды в нужном направлении. Насосы, работающие по такому принципу, имеют три наиболее популярные в странах СНГ марки:

• Водолей;
• Малыш;
• Гардена.

Рекомендуется удостовериться при покупке в наличие у них специального «термовыключателя», а так же проверить возможность забора воды нижней частью насоса.

В условиях, где грунт тяжелый, необходимо вибрационное устройство установить как можно ниже, чтобы в процессе его работы не происходило разрушение скважины и загрязнение ее различными инородными предметами из грунта. Более того, вибрационные модели лучшее вообще размещать только в укрепленных источниках.

Важно помнить, что при условиях глубинного погружения устройства в ил проводить его демонтаж наиболее приемлемо и правильно в процессе его работы. К счастью, аппараты марки «Водолей», «Гардена» и «Малыш» легки как в монтаже, так и в демонтаже, которые можно произвести своими руками

Рабочий механизм центробежного насоса включает несколько специальных колес, что присоединены к единственному валу. Лопасти на колесах при их вращении производят разницу давления, в результате чего и происходит перекачивание воды в необходимом направлении.

Центробежные насосы, как уже говорилось выше, весьма популярны в странах СНГ. И на то есть такие причины, как стабильность работы и универсальность в применении. Кроме того их подключение возможно своими руками, что наиболее приемлемо для владельцев участков, что хотят сэкономить на обустройстве системы водоснабжения.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу. Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

• металлическая платформа;
• мембрана;
• поршень;
• пружины;
• регулировочные болты с гайками;
• пластиковый корпус;
• электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

• простое реле давления;
• дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
• контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление. В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление. Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

    Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора.

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

• реле сухого хода для насоса;
• датчик контроля потока жидкости;
• датчик уровня воды.

Каждый из этих приборов имеет разную область применения и принцип работы.

Реле защиты от сухого хода представляет собой простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит давлению снизиться ниже допустимого уровня, электрическая цепь разомкнется и насос выключится.

Реле защиты от сухого хода Belamos PS-7C

В устройстве реле присутствует чувствительная мембрана, реагирующая на давление и контактная группа, разомкнутая в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и подача электроэнергии отключается.

Падение давления возможно в том случае, когда прекращается подача воды в трубопроводе, забивается мусором фильтр или же всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев возникает «сухой ход» насоса, который необходимо остановить, что и делает защитный элемент.

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер. Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе.

Установка

Устройство работает нормально в любой конструкции трубопровода, не предусматривающей наличие гидроаккумулятора. Можно устанавливать и в комплексе с гидроаккумулятором, но такая схема не будет полноценной защитой от сухого хода насоса.

Подключение насоса с автоматикой

Причина в особенности строения и принципа работы: защитный элемент устанавливают перед реле давления жидкости и гидравлическим аккумулятором, а между перекачивающим агрегатом и защитным прибором монтируется обратный клапан.

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

К примеру, возникла ситуация сухого хода: помпа включена, емкость или скважина почти пуста, но в аккумуляторе в малом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу в 1,4-1,6 атмосфер – оно есть, но мембрана будет отжата, а насос будет продолжать работу в холостом ходу.

Прекратит он свою работу тогда, когда большая часть воды из гидроаккумулятора будет откачана или когда двигатель его перегорит. Это значит, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

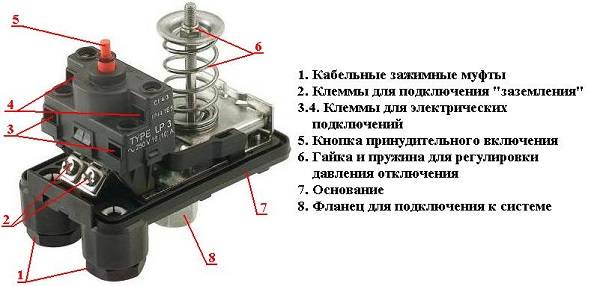

Устройство реле сухого хода LP-3

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования.

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

1. Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
2. Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.
