Делаем раструб канализационной трубы

Основные правила монтажного процесса

Прежде, чем приступать к выполнению монтажных работ над канализацией, следует ознакомиться с основными требованиями к процессу. Это необходимо для создания оптимальной системы отвода стоков в доме. По этой причине очень необходимо выполнить все правильно и точно.

Размера диаметров и уклонов труб

Так как большинство ситуаций предусматривают создание системы с самотеком, то очень важным становится сделать выбор диаметра и уклона труб правильно. От этого процесса будет зависеть функционирование канализации. На величину габаритов трубы влияет тип приборов сантехники, а также их количество в постройке. Если сказать в общем, то главный фактор – это фото схема установки. Итак, существуют такие рекомендации:

• Вставить в систему умывальника лучше диаметр трубы – 4 см;
• Для ванной и кухни – 5 см;
• Для стояка, который не имеет подключения к унитазу – 8,5 см;
• Для стояка с подключенным унитазом – 10 см

Демонтаж старой разводки

Прежде чем монтировать новую систему, нужно снять элементы старой раскладки. Стоит отметить, что данный процесс может быть достаточно сложной работой, особенно это касается домов старожилов. Для того чтоб ускорить и облегчить процедуру необходимо подумать о демонтаже заранее.

Необходимые инструменты

Для выполнения установки канализации своими руками вам необходимы будут такие инструменты:

• Специальная болгарка либо ножовка;
• Аппарат дрели;
• Шуруповерт.

Все работы правильно начинать с ванной комнаты и самых дальних мест трубопроводов. Прежде чем начинать процесс, необходимо проверить есть ли в наличии все необходимые материалы и инструменты. Кроме этого, советуем выполнить диагностику труб, чтоб определить: нет ли на них деформаций и повреждений.

Подготовительные этапы монтажа

Подготовка к установке включает в себя выполнение комплекса таких действий:

• Выполняем проверку и подгонку всех точек соединений. Отмечаем на трубах глубины вхождений раструбов.
• Далее выполняется чеканка и обрезание труб;

• Точки разрезанных труб правильно проверить на наличие заусениц, так как их присутствие на детали повлияет на герметизацию соединений и приведет к накоплению мусора и засоров. Исправить данную ситуацию нужно напильником.
• Прежде чем собирать систему нужно очистить крайние части труб и резинки уплотнения. Невыполнение данной нормы снизит качество соединения.

• Устройство первой магистрали – линия с наименьшей длиной, которая не должна превышать показатель 1 метра. В данную ветку необходимо чеканить унитаз и другие приборы сантехники в доме.
• Вторая линия включает в себя технику и оборудование ванной комнаты, а именно умывальник, душ, стиральную машинку.
• Третья ветвь – это линия водоотвода с кухни.

Главные линии канализации имеют несколько ветвей, которые отходят к каждому типу сантехники. Каждая магистраль на конце предусматривает установку сифона. Затвор воды – это необходимый элемент любой системы, который образует пробку из воды, что не дает выходить газам из канализации. Такого аппарата в большинстве случаев не бывает в установке стиральной машины, так как в ее системе есть обратный клапан.

Использование фитингов

Еще один вариант – это использование фитингов. Они актуальны, если вся система канализации небольшая и нет частых поворотов. Как соединить сифон с канализационной трубой? Операция ведется таким же методом. Работа данного направления не может происходить без силиконовых уплотнителей. Если труба идет на изгиб, то ее дополнительно закрепляют, иначе она будет провисать, нарушая угол наклона.

Когда требуется поменять систему канализации, то чаще выбирают именно чугун, потому что сложно использовать для перехода современный материал. Какие работы выполняют? Хорошо, когда у них есть раструбы. В таком случае сборка выполняется подобно складыванию матрешки. Как только вставили гладкую часть в раструб, между элементами появится зазор. Чтобы его убрать, применяют уплотнитель. Для этого подходит льняная пакля.

Чтобы стыки не текли, применяют цементный раствор, им заливают конструкцию. Использовать именно такую систему герметизации необязательно – есть и другие составы. Сюда относят битум, мастику, герметики. Монтажные работы не составят труда.

Расчеканка и чеканка чугунных труб своими руками

Поскольку чеканка чугунных труб является весьма трудоемкой работой, о чем вам скажет любой специалист, разумнее проводить профилактические осмотры, чем дожидаться того момента, когда потребуется масштабный ремонт системы канализации.

Так как для наружных канализационных сетей до сих пор в основном используется в качестве основного материала для труб чугун, полностью заменить который на современные пластиковые аналоги пока не под силу, следует со всем вниманием относиться к профилактике. В нашей статье речь пойдет о двух видах доремонтных и послеремонтных работ – расчеканке и зачеканке труб из чугуна

В нашей статье речь пойдет о двух видах доремонтных и послеремонтных работ – расчеканке и зачеканке труб из чугуна.

Чугунный стык, выполненный методом зачеканки

Подготовка к ремонту

Иногда появляется необходимость осуществить ремонт какой-то части системы канализации. Однако не всегда такой ремонт можно произвести, не разъединяя трубы. Когда требуется заменить участок трубопровода, следует сначала осмотреть место будущей работы, чтобы определить, как были соединены трубы между собой в свое время.

Часто главная сложность состоит в том, что трубы, особенно расположенные в земле, залиты специальным составом, препятствующим их разъединению. В этом случае и возникает вопрос, как расчеканить чугунную трубу без особых затрат сил и времени.

Демонтаж патрубков проводят с особой осторожностью

Технология расчеканки труб

Не меньшую проблему может создать расчеканка чугунных труб своими руками, проводимая при замене стояка или же смене унитаза. При этом возникает необходимость как можно аккуратнее провести расчеканку патрубка чугунной трубы. Процесс расчеканки выглядит так:

1. Первое действие, которое надо предпринять, это – простучать молотком раструб трубы, стараясь не расколоть его, чтобы избежать полной замены стояка.
2. Убедившись в том, что раструб движется довольно свободно и может быть освобожден без особых проблем, поскольку был зачеканен при помощи каболки, можно приступать к демонтажу:
   • немного расшатать раструб из стороны в сторону;
3. поддеть отверткой и чуть вытянуть веревку;
4. крепко захватить веревку плоскогубцами;
5. аккуратно, не торопясь, вытягивать веревку, одновременно продолжая расшатывать тубу.

Каболку необходимо поддеть и вытащить

В том случае, когда раструб после простукивания не сдвигается с места, то есть, зачеканка чугунных труб была проведена с помощью заливки серой, придется применить способ ее выжигания:осторожно прогревать трубу по кругу с помощью паяльной лампы или горелки;
стараясь не повредить трубу, продолжать аккуратное постукивание молотком по трубе;
когда раструб начнет сдвигаться с места, слегка расшатывать его из стороны в сторону при помощи разводного ключа.

1. После того, как раструб благополучно освобожден, его надо очистить, используя зубило или стамеску. Особо тщательно следует очищать седло раструба, куда будет помещена уплотнительная резина.
2. Резиновое кольцо-уплотнитель покрыть специальной смазкой и вставить в раструб.
3. Установить в уплотнитель новую деталь.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

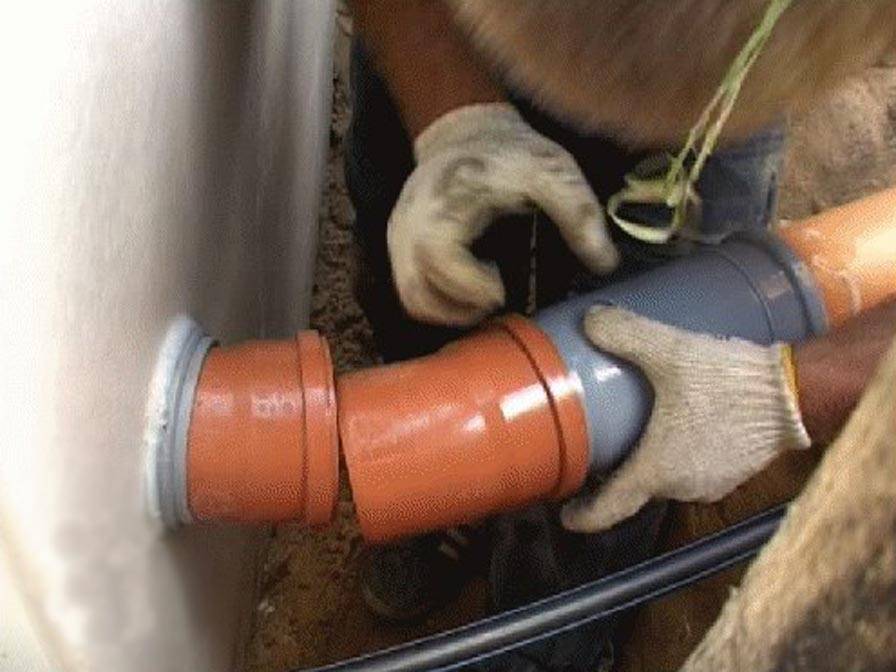

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Метод зачеканки канализационной трубы

Этот вид монтажа раструба получил популярность в керамических и металлических трубопроводах, которые для облегчения процесса зачеканки имеют совершенно иную форму раструба. Например, вставив ровный конец трубы в воронку−раструб, можно увидеть щель между керамическими трубами (про «Какие бывают керамические канализационные трубы, способы производства, преимущества материала»). Визуально она значительно больше, чем между пластиковыми.

Чтобы выполнить зачеканку, необходимо подготовить перечень материалов:

• цементную смесь либо ее части;
• тканевые кусочки либо уплотнитель из льна;
• воронку;
• стамеску;
• посуду для замеса цементного раствора.

Монтаж методом зачеканки очень трудоемкий и осуществляется в определенном порядке:

1. Измерить длину раструба, которую нужно перенести на ровный конец другого изделия, поставив засечку.
2. Намотать кусок материи или уплотнитель из льна на расстоянии до 30 мм от отметки в сторону ближнего конца трубы. При этом обязательно соблюдение длины до 30 мм от обмотки до края изделия.
3. Вставить обмотанную часть трубы в воронку−раструб и утрамбовать уплотнитель с помощью стамески.
4. Смешать в подготовленной посуде воду с клеем ПВА, добавить туда цемент. При ведении работ зимой на открытом пространстве обязательно требуется добавление в раствор небольшого количества соли.
5. Залить полученный раствор, используя воронку, в зазор у раструбного расширения.
6. Оставить цементную смесь на застывание на 24 часа.
7. В случае явной необходимости воспользоваться вспомогательной герметизацией стыка в виде сварки или уплотнителя-ленты.

Таким образом, внимательно изучив основные варианты стыковки раструбных труб при установке системы канализации, вы сможете выбрать наиболее приемлемый для ваших домашних условий, с учетом стоимости исходных материалов, трудоемкости и сложности. Большое значение при выборе метода имеет вид материала, из которого изготовлены трубы системы водоотведения.

Соединение пластиковых канализационных труб

Когда вы задумываетесь над тем, как соединить канализационные пластиковые трубы, то можете выбрать один из 3 вариантов: в раструб, на сварку или на резьбовую муфту. Любой из этих способов имеет свои нюансы и потребует определенного оборудования, поэтому посмотрим на них по отдельности.

Эксклюзивным поставщиком пластиковых канализационных труб разного диаметра и цвета, является группа компаний Агпайп. На сайте компании https://agpipe.ru представлен большой выбор прочных, напорных канализационных пластиковых труб и крепежных систем от Европейских заводов.

Соединение на муфту

Перед началом каких-либо манипуляций следует выбрать вид муфты для пластиковой трубы. Но здесь сделаем небольшое отступление и скажем, что этот вариант стыковки можно использовать лишь в тех случаях, когда она имеет диаметр не более 63 мм. Если диаметр позволяет вам применять муфту, то вы можете стать обладателем полностью разборной канализационной системой.

Сама процедура соединения с помощью резьбовой или компрессионной муфты достаточно простая. Для начала нужно разобрать крепежный элемент, на трубу одеть уплотниткльное кольцо и контргайку. Затем ее следует вставлять в штуцер муфты и накручивать контргайку на резьбу торца муфты. Контргайка будет фиксировать место соединения.

Соединение с помощью резьбовой муфты является самым быстрым вариантом соединения пластиковых конструкций. Канализационную систему можно использовать непосредственно после затягивания контргайки. Но имеются и свои недостатки. Так, со временем резьбовое соединение может расслабиться и в стыке может появиться утечка.

Соединение сваркой

Исходя из материала, из которого выполнены канализационные трубы может быть использован метод холодной сварки (метод склеивания) или диффузионную сварку. Так, холодную сварку используют во время монтажа полипропилена, а диффузионную – во время соединения ПВХ. При этом любой из этих способов может использоваться как во время установки в раструбе, так и во время фиксации с помощью муфты.

Соединение полипропиленовых труб сваркой осуществляется следующим образом:

1. Торец обрезается. Измеряется глубина, на которую труба заходит в муфту. Обрезать и отмечать глубину захода обязательно нужно выполнять, т.к. в противном случае снижается качество монтажа и надежность системы.
2. С помощью специального паяльника труба и муфта разогреваются до 260°С.
3. После нагрева детали нужно снять с паяльника и на отмеченную глубину труба засовывается в муфту.

Во время использования этого метода соединения система будет готова к использованию непосредственно после застывания швов.

Соединение канализационных ПВХ конструкций происходит по следующему сценарию:

1. Точно также обрезается торец и маркируется глубина впрессовывания.
2. На внешнюю часть и внутреннюю часть муфты наносится специальный клей. Труба вставляется в муфту на отмеченную глубину. Затем ее следует немного провернуть вокруг своей оси. Следует отметить, что во время выбора клея лучше покупать тот, который рекомендуют сами производители и соединений.

Соединение в раструб

Соединение в раструб можно использовать лишь в том случае, когда они будут использоваться в безнапорных сетях. К тому же для соединения в раструб должны иметься специальные утолщения на торцах.

Раструбное соединение происходит таким образом:

1. Труба устанавливается на опорную поверхность. Раструб должен быть установлен в противоположную сторону по отношению к движению потока.
2. В раструб принимающей трубы устанавливаем уплотнительное кольцо.
3. После установки уплотнительного кольца гладкий торец второй трубы вставляете в раструб.
4. После монтажа соединения следует зафиксировать и вторую трубу.

Советуем почитать:

• Какие трубы лучше для системы канализации;
• Как самостоятельно определить диаметр трубы

https://youtube.com/watch?v=anc8UzZBGzU

https://youtube.com/watch?v=QU0mFjY0Vuk

Функциональное назначение раструба

Раструб канализационной трубы представляет расширение в виде воронки на одном из концов трубы системы. С его помощью монтаж труб водоотведения осуществляется грамотно и оперативно. Подобное соединение больше всего распространено для чугунных, стальных, керамических и ПВХ труб.

Что касается трубных изделий из асбестоцемента и бетона, то в них такого рода раструбная стыковка используется нечасто. Принцип монтажа заключается в установке одного конца трубопровода в расширение воронки другой трубы. Для герметичности стыковки применяют различные способы гидроизоляции, которые напрямую зависят от материала трубных изделий. Также данное раструбное соединение приемлемо при установке внутренних и внешних канализационных линий.

Основное предназначение раструба:

1. Обеспечение герметичности и гидроизоляции соединения.
2. Облегчение и ускорение установки трубопровода.
3. Возможность стыковки фитингов с трубными изделиями.
4. Возможность совместного соединения элементов из различных материалов без использования фитингов.
5. Функция вспомогательного ребра жёсткости при обустройстве внешних сетей, что позволяет защищать систему от деформирования и непредвиденных ударов.
6. Возможность оперативного монтажа, демонтажа во время ремонтных работ или замены трубы канализационной раструбной.
7. Обеспечение демонтажа стыковки труб с раструбом без распиливания составляющих.

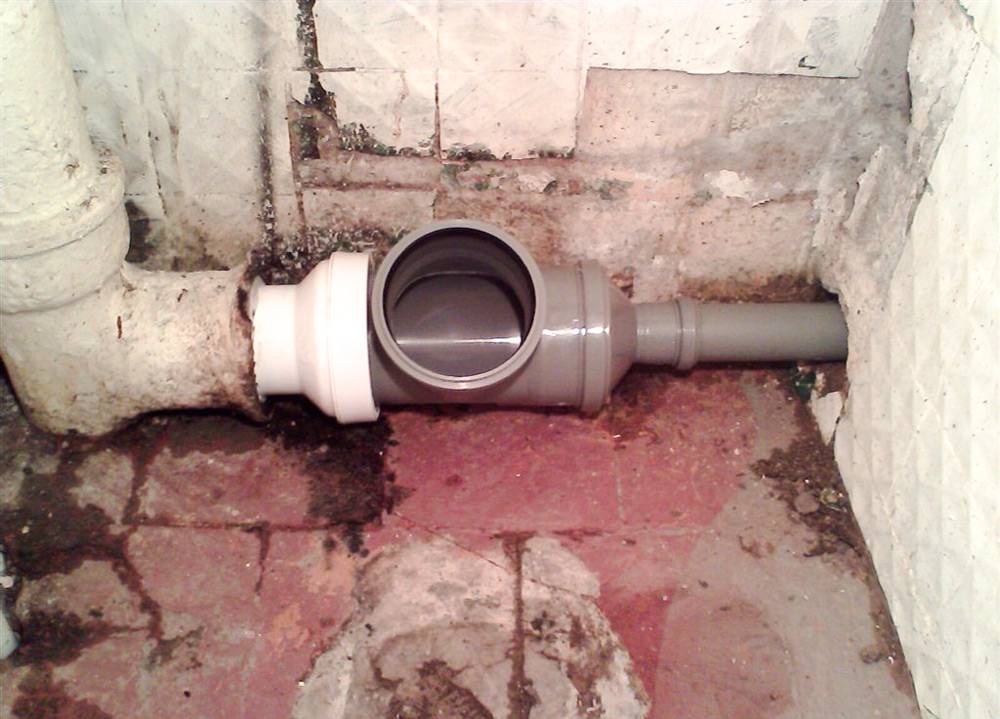

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

• повреждённый раструб аккуратно срезается УШМ;
• края обрабатывают;
• на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;
• край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
• смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
• после этого можно вставлять в переходник пластиковую деталь.

Монтаж пластикового трубопровода

Для сборки канализационных систем, чаще всего, применяется трубы из ПВХ. Разберемся, как осуществляется монтаж систем.

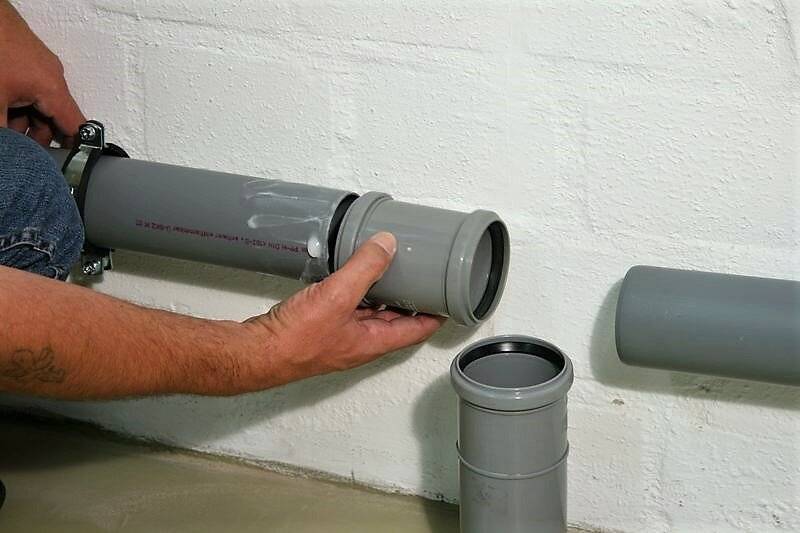

Установка уплотнительного кольца

Это самый простой и часто используемый способ. Приемлем в том случае, если канализационная труба имеет раструб с выемкой, предназначенной для уплотнителя.

Выполнение соединения:

• кольцо устанавливается в паз (если оно не было установлено производителем);
• перед установкой кольца следует убедиться, что на нем отсутствуют дефекты, уплотнитель должен быть эластичным по всему контуру, на нем не должно быть трещин и надрывов;
• гладкая часть второй трубы аккуратно вставляется в раструб и задвигается туда до упора;
• для облегчения выполняемой задачи, вводимую часть детали можно покрыть силиконовой смазкой или мыльным раствором;
• для дополнительной гидроизоляции, внешний контур раструба можно обернуть герметизирующей лентой.

Для повышения надежности соединения может быть использован водостойкий герметик или клей для ПВХ. Такой способ обеспечивает надежную герметизацию, но его исполнение требует мастерства. Неправильно нанесенный герметизирующий состав может образовать внутри собранной конструкции «наплыв», а это приведет к частым заторам в этом месте.

Проведение работ:

• проводят осмотр, чтобы убедиться в отсутствие дефектов на самих соединяемых деталях и на уплотнительном кольце;
• часть трубы, которая будет вводиться в раструб, слегка обрабатывается грубой наждачкой. Такая обработка придаст поверхности шероховатую структуру, что повысит степень сцепления;

• отступив от края около 2 см, наносят ровный слой герметика или клея. Не нужно накладывать слишком много состава, при введении трубы в раструб, клей должен распределиться по поверхности тонким слоем, но не выходить за пределы трубы;
• выдерживают около 30 секунд, чтобы герметик чуть подсох, а затем вводят деталь в раструб до упора;
• удерживают детали в течение 5-10 секунд, чтобы состав успел схватиться.

Особенности прокладки канализационного трубопровода

Процесс прокладки трубы от дома до септика или выгребной ямы только выглядит таким простым. На самом деле, он достаточно сложный. Здесь существуют важные правила подвода канализации, которые необходимо обязательно учитывать при проектировании и монтаже.

К примеру, большинство людей выполняют монтаж канализационной системы под фундаментом. Это актуально и так можно делать, но лишь в тех случаях, где основание не слишком глубокое, а септик или яма будут не слишком удалены от дома.

Это применимо, если яма достаточно глубокая. Выгребная яма эффективно работает на глубинах, которая ниже сточной трубы. Когда уровень стоков вырастет, сточные воды могут заполнить сливную трубу и там может образоваться пробка.

Глубокое залегание канализации позволяет значительно снизить риск промерзания. Снег зимой это тоже утеплитель. Если сочетать снег с полуметровым слоем почвы, то это надежно защитит систему от промерзания.

Если фундамент глубинный, тогда под ним не слишком рационально, а порой даже невозможно прокладывать канализацию. Здесь лучше еще на этапе заливки основания оставить отверстия для труб.

Если по каким-либо причинам не получится использовать выгребную яму, тога отверстие в основании дома нужно делать максимально близко к краю грунта. Чтобы исключить риск промерзаний, можно применить утеплительные материалы.

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см.
После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

Советы и рекомендации

Для того, чтобы без лишних проблем осуществить переход с чугунной трубы на пластиковую, необходимо придерживаться дельных советов и рекомендаций специалистов.

1. Надлежащим образом следует провести подготовку к проведению ремонтных работ. Это значит, что сначала нужно определиться с участком, требующим замены, количеством необходимого материала.
2. Приготовить весь необходимый инструмент: разводной ключ, газовые (трубные) ключи, болгарку, киянку или резиновый молоток, уплотнитель и др. В зависимости от того, какой способ стыковки выбран, в процессе работы могут понадобиться также другие материалы и инструменты.
3. Тщательно очистить раструб от грязи, остатков раствора или другого старого уплотнителя, отшлифовать крупнозернистой наждачной бумагой.

Следует помнить, что:

• проще всего проводить демонтаж старых чугунных труб с помощью болгарки;
• нельзя обламывать старую надрезанную трубу, поскольку нельзя предвидеть, как она отколется;
• во избежание появления сколов, удары по трубе наносить деревянным или резиновым молоточком;
• обязательно нужно обустроить ревизионный лючок;
• чтобы не платить дважды, не пользуйтесь дешевыми, не всегда качественными, китайскими фитингами;
• избавиться от щелей можно с помощью силикона;
• при использовании силикона, не допускать механических воздействий на стыки на протяжении 4-6 часов, пока не закончится процесс полимеризации вещества;
• осуществлять герметизацию с помощью силикона можно лишь в случае полной неподвижности стыков, иначе герметичность может быть нарушена;
• избавиться от старой серной заливки можно с помощью паяльной лампы или газовой горелки. Сделать это аккуратно другим способом – не получится. Помните о токсичности паров серы, поэтому при выполнении работы лучше всего надеть противогаз;
• чтобы не допустить повреждения сантехнических устройств, лучше отсоединить ванную, унитаз, умывальник от системы. Если для крепления унитаза использована еще и цементная основа, то лучше сразу его разбить и извлечь частями, поскольку аккуратно отсоединить его вряд ли получится;
• во время монтажа не забывать, что между чугуном и пластиком существует большая разница в коэффициентах термического расширения.

Помогла вам статья?

Да2Нет

Подготовка

До того, как начинать соединять канализационные трубы следует выполнить определенные подготовительные работы:

1. Стоит убедиться, что вы купили все необходимые и сопутствующие товары и материалы и, что во время монтажа не выяснится, что нет специального клея или термоустойчивых рукавиц;
2. Проведите разметку расположения коммуникаций, сделайте подготовку рабочему участку и обрисуйте для себя план нахождения;
3. По плану размещения приступайте к разметке заготовок и их распилу. Для того, чтобы не было расхода лишнего материала раскраивайте заготовки от более габаритных к меньшим размерам;
4. Для того, чтобы можно было максимально удобно стыковать трубы, места распилов следует зачищать от появившихся заусенец, вытереть от возможных загрязнений, а также провести обезжиривание;
5. Если предстоит соединять металлические трубы, то на них нужно нанести внутреннюю или наружную резьбу.
