Определения дебита

После бурения, проводившая работу организация предоставляет протокол испытания, либо паспорт на скважину, в который вносится все необходимые параметры. Однако, при бурении для домохозяйств, подрядчики часто вносят в паспорт приблизительные значение.

Перепроверить достоверность информации или рассчитать дебит вашей скважины можно своими руками.

Однако, абсолютно точно рассчитать продуктивность источника сложно. Расчет показателей требует времени и спецоборудования. Но, полученного результата будет достаточно для понимания возможностей вашего источника.

Динамика, статика и высота столба воды

Прежде чем приступить к измерениям, нужно понять, что такое статический и динамический уровень воды в скважине, а также высота столба воды в скважинной колонне. Замер данных параметров необходим не только для расчета производительности скважины, но и для правильного выбора насосного агрегата для системы водоснабжения.

• Статический уровень – это высота водяного столба при отсутствии водозабора. Зависит от внутрипластового давления и устанавливается во время простоя (как правило не менее часа);
• Динамический уровень – установившейся уровень воды во время водозабора, то есть когда приток жидкости равняется оттоку;
• Высота столба – разница между глубиной скважины и статическим уровнем.

Произвести измерение можно с помощью:

• Электроуровнемера;
• Электрода, замыкающего контакт при взаимодействии с водой;
• Обычного грузика, подвязанного к веревке.

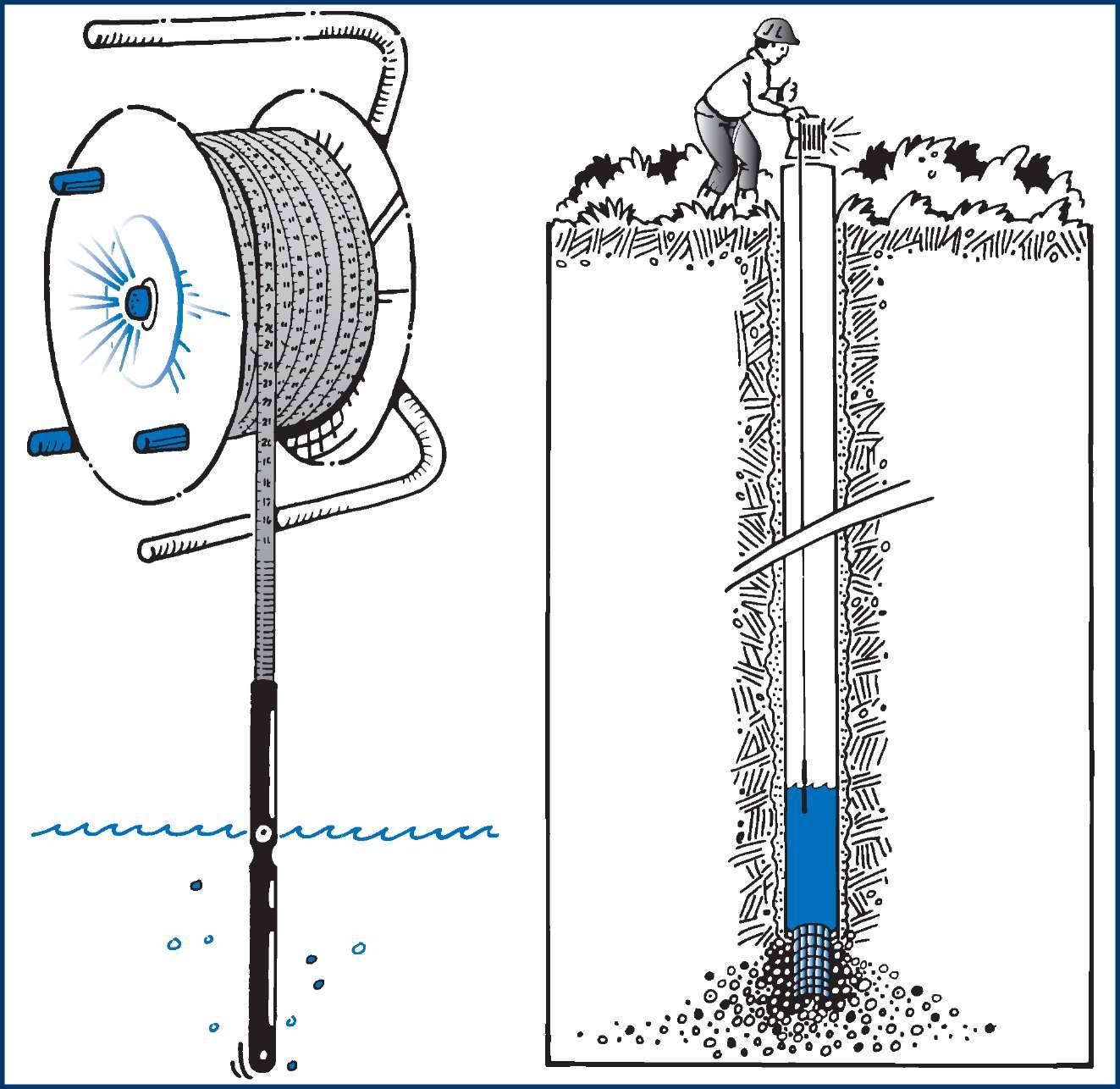

Замер с помощью сигнализирующего электрода

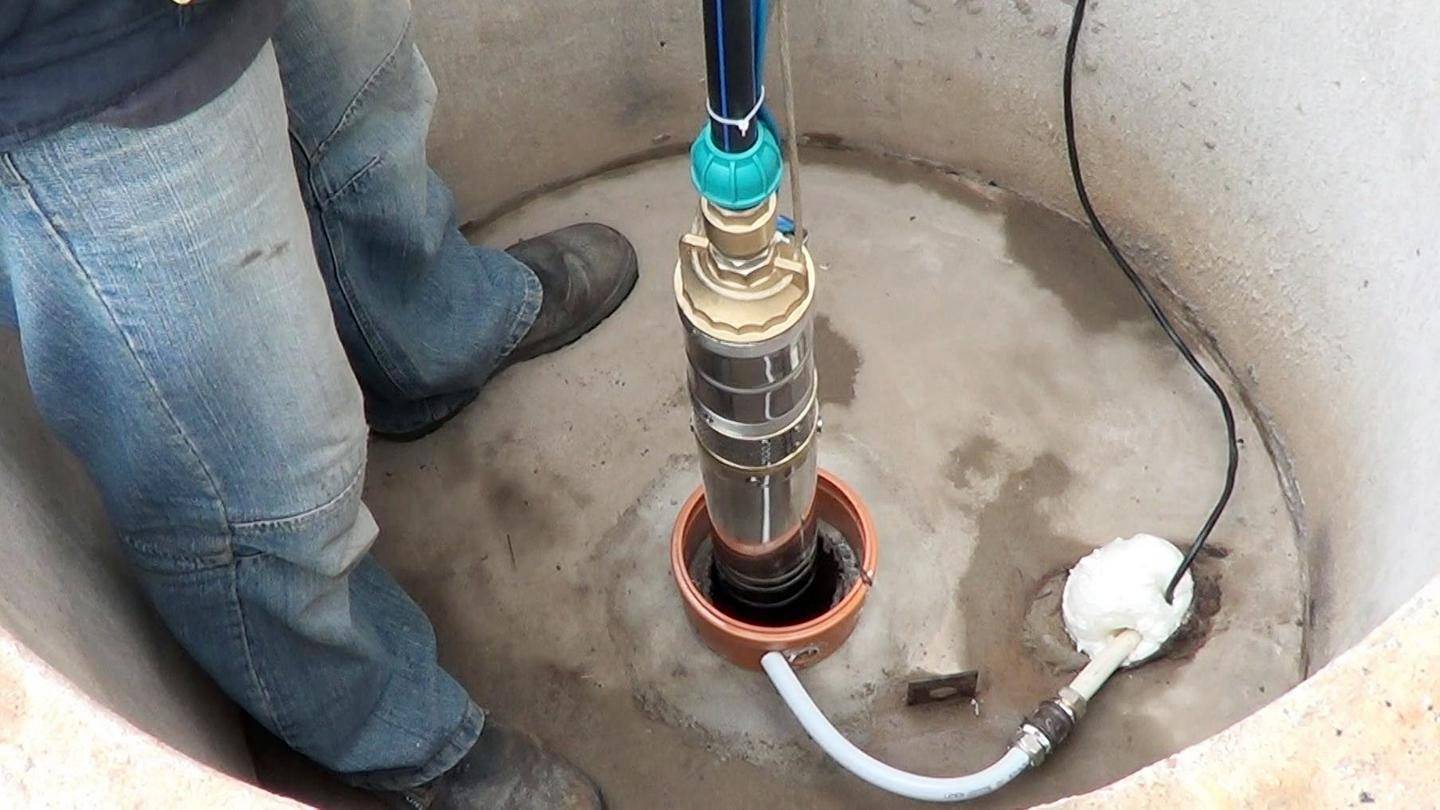

Определение производительности насоса

При расчете дебита необходимо знать производительность насоса во время откачки. Для этого можно воспользоваться следующими способами:

• Посмотреть данные расходомера или счетчика;
• Ознакомиться с паспортом на насос и узнать производительность по рабочей точке;
• Посчитать приблизительной расход по напору воды.

В последнем случае, необходимо на выходе водоподъемной трубы закрепить в горизонтальном положении трубу меньшего диаметра. И произвести следующие замеры:

• Длину трубы (мин 1,5 м.) и ее диаметр;
• Высоту от земли до центра трубы;
• Длину выброса струи от конца трубы до точки падения на землю.

После получения данных необходимо сопоставить их по диаграмме.

Сопоставьте данные по аналогии с примером

Упрощенный расчет

Дебит скважины – это отношение произведения интенсивности водооткачки и высоты водяного столба к разности между динамическим и статическим водными уровнями. Для определения дебита скважины определения  используется формула:

Dт =(V/(Hдин-Нст))*Hв , где

• Dт –искомый дебит;
• V – объем откачиваемой жидкости;
• Hдин – динамический уровень;
• Hст – статический уровень;
• Нв – высота столба воды.

Например, мы имеем скважину глубиной 60 метров; статика которой составляет 40 метров; динамический уровень при работе насоса производительностью 3 куб.м/час установился на отметке 47 метров.

Итого, дебит составит: Dт = (3/(47-40))*20= 8,57 куб.м/час.

Удельный дебит

С увеличением производительности насоса, динамический уровень, а соответственно и фактический дебит снижается.  Поэтому более точно водозабор характеризует коэффициент продуктивности и удельный дебит.

Для вычисления последнего следует произвести не один, а два замера динамического уровня при разных показателях интенсивности водозабора.

Формула определяет его как отношение разности большего и меньшего значений интенсивности водозабора к разности между величинами падения водного столба.

Dуд=(V2-V1)/(h2-h1), где

• Dуд – удельный дебит
• V2 – объем откачиваемой воды при втором водозаборе
• V1 – первичный откачиваемый объем
• h2 – снижение уровня воды при втором водозаборе
• h1 – снижение уровня при первом водозаборе

Возвращаясь к нашей условной скважине: при водозаборе с интенсивностью 3 куб.м/час, разница между динамикой и статикой составила 7 м.; при повторном замере с производительностью насоса в 6 куб.м/час разница составила 15 м.

Итого, удельный дебит составит: Dуд =(6-3)/(15-7)= 0,375 куб.м/час

Реальный дебит

Расчет строится на основании удельного показателя и расстоянии от поверхности земли до верхней точки фильтровальной зоны, учитывая условие, что насосный агрегат не будет погружен ниже. Данный расчет максимально соответствует реальности.

Dт = (Hф-Hст)*Dуд, где

• Dт –дебит скважины;
• Hф – расстояние до начала фильтровальной зоны (в нашем случае примем за 57 м.);
• Hст – статический уровень;
• Dуд – удельный дебит.

Итого, реальный дебит составит: Dт =(57-40)*0,375= 6,375 куб.м/час.

Как видно, в случае с нашей воображаемой скважиной, разница между упрощенным и последующем измерением составила почти 2,2 куб.м/час в сторону уменьшения производительности.

Видео описание

Видео о том, что такое дебит, как его рассчитать и какой насос установить в скважину: Все выше рассмотренные способы направлены на восстановление со временем снизившегося, но изначально высокого показателя дебита. Однако бывают ситуации, когда его значения недостаточно с самого начала. В таком случае профессиональные специализированные компании устанавливают герметичный оголовок.

Суть технологии сводится к тому, что канал скважины заливается водой и сразу закрывается герметичным оголовком. Такой способ позволяет поднять статодинамический уровень, а значит, и производительность, только за счет исключения влияния атмосферного давления внутри шахты.

Способы определения глубины водоема с берега

Правильный промер глубины и выбор дистанции становятся залогом успешной рыбалки. В перспективную точку можно забросить прикормку, а затем и оснастку с приманкой. И если с лодки найти интересные перепады глубины очень просто, то сделать это с берега бывает затруднительно. На помощь может прийти измеритель глубин и один из способов промера. Выбор метода зависит от стиля рыбной ловли.

• Издавна рыбу ловили на маховую удочку. Дистанция ужения была ограничена береговой линией. Определить характер дна удавалось смещением грузила. Если поплавок лежит на поверхности воды, то груз находится на дне. Как только смещение грузила заставит поплавок занять рабочее положение, то глубина настроена правильно. Таким простым способом можно промерить прибрежную акваторию и найти интересное место для ужения.
• А вот как определить глубину на дальней дистанции, знают спиннингисты. Во время ступенчатой проводки приманка опускается на дно, момент касания передается на кончик удилища или отдается в руку. Посчитав время падения оснастки, можно примерно определить, где более глубокие участки, найти выходы из ям.

Сегодня у рыболовов есть много способов, чтобы точно изучить рельеф донной поверхности. После этого можно выбрать подходящую дистанцию ловли и настроить снасть под выбранное место.

Динамический уровень

Динамический уровень воды в скважине определяют во время интенсивного ее выкачивания. В начале этого процесса уровень воды понижается. Постепенно под влиянием естественного давления начинает расти. Когда оба показателя становятся одинаковыми, то есть, сколько воды выкачивается, столько же и поступает, верхний уровень столба замирает на одной отметке. Этот уровень и называется динамическим. На него влияют:

• внутрипластовое давление;
• диаметр труб;
• мощность насоса;
• объем грунтовых вод.

Замер этого показателя осуществляется примерно после получасовой-часовой работы насоса, когда верхний горизонт воды замирает в одном положении и перестает понижаться. Разница между статическим и динамическим уровнями должна быть в пределах метра. Если же она больше, то значит, система недостаточно отрегулирована. Поэтому нужно принять меры по исправлению ситуации, чтобы избежать поломки оборудования.

На основании разницы между двумя показателями высчитывается и дебит скважины. Для этого замеряется, какой объем жидкости выкачивается за определенное время. И статический, и динамический уровень необходимо знать, чтобы правильно установить насос и рассчитать, с какой предельной мощностью он должен работать.

Может ли в источнике закончиться вода

Каждый обладатель приусадебного участка или дачного надела стремится обеспечить его водой. Обустройство автономного водоснабжения, в частности, бурение скважины – удовольствие не из дешёвых. Поэтому, когда вдруг начинаются перебои с водой, это вызывает обоснованное беспокойство у домовладельцев. Бывает ли так, чтобы в скважине полностью закончилась вода? Или же запустевшую скважину ещё возможно реанимировать, и какие действия следует предпринять для этого.

Всё зависит от ряда фактов:

• Глубины бурения.
• Режима эксплуатации.
• Наличия рядом других пробуренных скважин.
• Проведения поблизости земляных работ.
• Геотектонических смещений водоносных пластов.

К примеру, если глубина бурения превышает 30-40м, то есть, она пробурена до известковых пород, подобный источник будет высокопроизводительным, и при правильном режиме эксплуатации вряд ли иссякнет. При бурении «на песок» (20-30м), с течением времени скважина склонна заиливаться, и поэтому требует периодической промывки.

Более мелкие колодцы, не превышающие глубины 10м, сильно подвержены колебаниям уровня воды. Происходят такие сезонные колебания в зависимости от погоды – дождливая/засушливая, времени года и т.д. Не исключена вероятность, что подобные мелкие скважины однажды могут полностью иссякнуть.

Распространённые причины запустения скважины

Случается, что вода в скважине пропала окончательно, либо малый объём дебита не позволяет применять для её закачки насосное оборудование. Причиной запустения скважины обычно бывают:

• Увеличение интенсивности забора воды из водоносного слоя. Допустим, рядом с уже существующей скважиной пробурили ещё несколько, на соседних участках. В итоге объём грунтовых вод может существенно сократиться, а то и вовсе иссякнуть. Это особенно актуально для сравнительно мелких скважин, пробуренных в песчаных поверхностных слоях, глубиной менее 10м.
• Сейсмические сдвиги, приводящие к изменению уровня водоносных пластов. Такое может произойти в результате даже небольшого землетрясения, горно-взрывных работ поблизости и т.д.
• Технологические ошибки, допущенные при бурении скважины. Например, неправильно определён уровень залегания грунтовых вод, в результате чего водозаборная часть обсадной колонны оказывается выше или ниже водоносного пласта.
• Заиливание, когда вокруг обсадной трубы скапливается плотный водонепроницаемый грунт. Постепенно они забивают сетчатый фильтр и блокируют поступление внутрь скважины воды из внешнего грунта. Заиливание является самой главной причиной, из-за которой кончается вода в скважине, и возникает в нескольких случаях. Прежде всего, это длительный перерыв в эксплуатации скважины. К такой же проблеме приводит и недобор воды, приводящий к застою. Твёрдые частички грунта, растворённые в воде, притягиваются потоком к фильтру, плотно облепляя его. Коррозия обсадных труб, приводящая к уменьшению просвета перфорационных отверстий в водозаборной части скважины.

Технология измерения глубины скважины

Чтобы определение интересующего параметра было точным, следует иметь:

Инструменты для измерения скважины: шнур с грузом и строительный метр.

• паспорт на скважину;
• насос или мотопомпу;
• линейку или строительный метр;
• шнур;
• металлический груз.

Если все-таки скважина была организована на заказ, то проблем с паспортом не будет, так как рабочая команда выдает его в обязательном порядке. Первым делом следует ознакомиться с документом. Каждая фирма может иметь индивидуальную форму заполнения, но с определенными стандартными показателями:

• глубиной, на которой находится водоносный слой;
• глубиной скважины;
• параметром диаметра обсадной трубы;
• показателем по уровню водоносного горизонта.

Из такого технического паспорта можно взять измерения глубины скважины. Но этот документ будет иметься только в том случае, если бурением занимались профессионально.

А вот при самостоятельных работах такой паспорт будет отсутствовать. Но и с этим вопросом можно справиться самостоятельно.

Работы по замеру выглядят следующим образом:

Измерение глубины скважины специальный считывающим устройством.

1. Для измерения глубины скважины обязательным условием является хорошая сухая погода, желательно в конце лета. Именно в этот период уровень грунтовых вод находится на минимальном уровне.
2. Посредством линейки измеряется размер диаметра скважины. Далее на конец веревки привязывается груз, который опускается в скважину. Спуск необходимо проводить до тех пор, пока шнур не ослабит натяжение, то есть когда груз коснется грунта. После этого измерительный прибор достается. Уровень, на котором веревка перестанет быть мокрой, и будет высотой воды, а сухая сторона укажет на статистическую глубину скважины. Далее при помощи линейки делаются измерения обеих частей. Можно упростить задачу. Перед тем как опускать измерительный шнур в колодец, на равные промежутки крепятся цветные ленты, посчитав которые можно определить глубину скважины.
3. Необходимо знать и динамическую глубину. Для этого уже понадобится насос. Всасывающий шланг опускается до самого дна, только изначально на его конец необходимо надеть сетчатый фильтр, который будет препятствовать засорению.
4. Далее аппарат включается, после чего ожидается время, пока он откачает всю воду. Когда начнет раздаваться характерный хлюпающий звук, который будет означать завершение откачки, насос выключается. После этого измерительный шнур повторно опускается в оставшуюся воду. Этот показатель и будет означать динамический уровень.

Данный метод подойдет для скважин ориентировочной глубиной не более 10 м. Рекомендуется все полученные показатели записывать на бумагу, таким образом можно сделать самодельный паспорт на колодец.

Глубину скважины важно знать для того, чтобы в дальнейшем можно было приобрести соответствующий насос, который бы исправно работал именно с этой скважиной. Схема расположения водоносных слоев. Схема расположения водоносных слоев

Схема расположения водоносных слоев.

В каждой местности уровень водоносных пластов может значительно разниться. Если в недавнем времени на ближайшей территории проводились работы по бурению, то глубину залежей таких пластов можно узнать у рабочих. Хотя нет гарантии, что скважина с питьевой водой на одном и другом участке будет иметь одинаковую глубину.

В земле всегда располагается несколько слоев с водой, но следует знать, что не каждый из них может быть использован в быту. Например, «верхняя» вода зачастую не соответствует санитарным нормам.

Первый пласт обычно расположен на глубине 4-6 м. А специальная санитарная экспертиза поможет определить качество воды, можно ли ее использовать для повседневных нужд и допустима ли она в рацион. Чаще всего первый слой не предназначен для эксплуатации.

Второй пласт может встретиться в диапазоне от 10 до 18 м. Именно такая глубина скважины подходит для добывания пригодной воды.

Если по каким-то причинам второй уровень не может быть взят в эксплуатацию, то настает черед третьего пласта. Его средняя глубина составляет 25-40 м.

Большинство колодцев не бурится ниже отметки в 50 м, так как этого уровня вполне достаточно для добычи пригодной к употреблению воды. Хотя на отдельной местности пригодный водоносный слой может встретиться и ниже 60 м.

Срок получения лицензии на недропользование

От подготовки проекта до получения лицензии на недропользование пройдет больше года.

1. Вначале делают геологические изыскания. На это требуется до 6 месяцев.
2. Затем оформляют экспертную оценку водных запасов. Она занимает по времени от 3 до 12 месяцев.
3. Наконец, официальное заключение готовится от 4 до 12 месяцев.

Узнайте еще много нового:

Как утилизировать автомобиль в 2022 году?

Лицензирование деятельности по обращению с отходами

Утилизация бурового шлама: захоронение, переработка, центрифугирование

Плюсы и минусы геотермальной энергетики

Лицензирование деятельности на транспортировку отходов

Основные источники загрязнения воды

Лицензии на вывоз ТБО, создание полигона, переработку твердых коммунальных отходов

Как осуществляется сбор отходов в России?

Экологические проблемы при добыче нефти

Утилизация отходов в законодательстве РФ

Скотомогильник сибирской язвы и другие виды могильников скота

Паспорт отходов: на какие отходы делается, можно ли сделать самостоятельно, перечень документов и образец

Самодельный глубиномер

Это самый простой способ, позволяющий определить глубину колодца или неглубокой скважины. Его реализуют при помощи строительной рулетки, шнура и стального груза. Для проведения замеров таким способом лучше всего подходит ясная сухая погода. Оптимальные сроки – конец лета, начало осени. Дело в том, что в этот период подземные воды имеют наименьший уровень.

Инструменты для самостоятельного замера глубины скважины

Порядок работы:

1. Определить диаметр скважины. Для этого используется линейка. Это даст возможность подобрать подходящий груз.
2. Внутрь шахты опустить бечевку с грузом на конце до того момента, пока шнур уменьшит свое натяжение. Это указывает на контакт с дном скважины.
3. Извлечь бечевку наружу и разложить по прямой линии на земле. Измерив сухую часть, определяют расстояние до водяного зеркала. Чтобы упростить задачу, перед началом процедуры шнур оснащают цветными лентами на одинаковом расстоянии.
4. Размер мокрого участка бечевки укажет на объем скважины источника.

Замер глубины скважины при помощи бечевки и грузила

Главным недостатком этого простого способа являются существенные ограничения по измеряемой глубине (не более 10 м).

Кроме того, размеры мокрого участка указывают только на статический уровень скважины, в то время как при установке помпы необходимо знать динамический уровень. Чтобы его определить, внутрь обсадной трубы продевают всасывающий шланг с фильтром на конце: он должен достать до дна. Включив помпу, засекают время до полного опорожнения запаса воды. Выключить насос нужно только после появления специфических хлюпающих звуков. После этого процедуру замера глубины повторяют еще раз: высота оставшейся воды и является динамическим уровнем.

Важные параметры скважины

По окончании бурения подземной выработки для водоснабжения фирма, оказавшая услугу, предоставляет заказчику паспорт с параметрами скважины в произвольной форме. В документе излагается информация о технических и гидрогеологических характеристиках горной выработки.

Сведения, которые потребуются для эксплуатации скважины:

• высотная отметка водоносного пласта;
• протяженность ствола;
• диаметры скважины и обсадных труб под установку погружного насоса;
• геолого-литологическая колонка горных пород;
• урез воды статический и динамический;
• дебит гидросооружения.

Дополнительно предоставляются результаты химического анализа и заключение о пригодности использования скважинной воды в качестве питьевого источника. Представленных в паспорте данных достаточно, чтобы определиться с выбором помпы для установки в ствол выработки.

16)Разведка нефтяных и газовых месторождений.

Разведка – это совокупность работ по открытию месторождений и оценка их пригодности к промышленной разработке: определение формы и объёма в промышленной части месторождения подсчет запасов, установления качественных характеристик, выявление природных факторов, определённых условий эксплуатации.

2)Съёмка с космоса;

3)Разведка при помощи бурения шурфов;

5)Бурение поисковых скважин;

6)Бурение разведочных скважин.

а)Пластовые коллекторы имеющие широкое распространение и имеющие ограничение в кровле и подошве непроницаемыми и плохо проницаемыми пластами пород.

б)Массивная – это мощная толща пород перекрытая непроницаемой крышкой сложенная однородными и неоднородными породами.

в)Литологически сложные аксессуары – это участки проницаемых пород окружённых непроницаемыми породами.

г)Ловушка – это природный резервуар в котором благодаря структурным дислокациям, стратиграфическому, литологическому экранированию создаётся условия скопления газа. Ловушки приурочены сводом складок и поднятий. Тектоническое нарушение типа сбросов и набегов образуют тектоническиикронированные ловушки. Образование неонтиклинальных ловушек могут быть связаны с образованием осадка накопления, а так же тектонических сдвигов.

Как монтируется абиссинская скважина

1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины.

В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.

1. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м.

Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.

1. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).
2. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.

Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы иглофильтра.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

Выбор места для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Галерея изображений
Фото из
Если бурение источника будет производить буровая организация, при выборе места для скважины на участке следует учесть габариты техники с буровой установкой

Для бурения выработки нужна свободная площадка, на которой может расположится машина, не нанося повреждений постройкам

Обязательно следует учесть высоту вышки и выбрать место так, чтобы при ее подъеме не были задеты линии электропередач

При бурении малогабаритным станком учитывать предыдущие аспекты необязательно, но важно выбрать удобное расположение

Следует определиться с местом так, чтобы устье скважины было удобно обустроить кессоном

Если насосная станция будет установлена в отдельный павильон, надо обеспечить беспрепятственный к нему доступ

Если скважину планируется использовать для полива, то желательно ее расположить так, чтобы сократить протяженность шлангов и труб

И при устройстве водоснабжения дома желательно сократить протяженность наружных веток трубопровода, чтобы не сооружать лишние смотровые колодцы

Установка для бурения скважин

Учет расположения построек на участке

Учет высоты вышки и расположения ЛЭП

Бурение малогабаритным станком

Место для устройства кессона

Установка насосной станции в павильон

Устройство скважины для полива огорода

Смотровой водопроводный колодец

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу — суглинок. Качество воды — обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
4. Артезианские воды. Располагаются на глубине ниже 100-110 м. Несмотря на то, что вода из артезианской скважины чистая и пригодная для питья, бурение такой скважины — сложный процесс, на который решается не каждый владелец участка.

Дело в том, что для устройства артезианской скважины необходимо согласование с органами власти и соблюдение действующего законодательства, в том числе ФЗ «О недрах».

Скважины бурят «на песок» и на «известняк», так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке

К каким последствиям может привести недостаточный дебит водозаборного сооружения?

Малый дебит водозаборных сооружений может приводить к ряду затруднений на этапе обустройства, эксплуатации и ремонта. Кратко опишем эти затруднения.

Прежде чем обустроить скважину на песок с малым дебитом, придется потратить прилично времени на выбор насосного оборудования с подходящими параметрами. Большинство центробежных погружных насосов рассчитаны на добычу не менее 1000 литров воды в час. Маломощные насосы нужно еще поискать. И даже если найдена подходящая марка насоса, не факт что она будет в наличии.

При использовании насосов с большой производительностью для скважин с малым дебитом приходится решать вопрос по организации защиты насосного оборудования. Установка датчиков холостого хода приводит к удорожании системы водоснабжения на этапе обустройства и к увеличению расходов на этапе обслуживания.

Кроме этого увеличение затрат на обустройство может быть связано с использованием больших накопительных емкостей. Это решение так же приводит к увеличению затрат на обслуживание и ремонт.

Малодебитные скважины могут служить значительно меньше по времени. Связано это с возможными частыми осушениями фильтровой части. В результате на этом отрезке могут возникать химические процессы, ведущие к выходу скважины из строя.

Малый дебит скважины может стать причиной выхода из строя водопротребляющего оборудования. Но это тема отдельной статьи.

Как и чем измерять уровни воды

От правильно проведенных замеров зависит бесперебойная работа насоса и подача жидкости. Разница между 2 показателями, превышающая 1,2 м, заставляет искать причину возникшей проблемы. Большая разница может появиться из-за попадания в систему загрязненной жидкости из почвы и проникновения в скважину примесей с осадком.

Все измерения необходимо проводить качественно. Замер динамического горизонта разделяют на несколько последовательных шагов. В таком случае процесс заметно упростится, будет меньшей погрешность измерений. Определять уровни рекомендуют в знойные дни, которые не прерывались осадками. Вода не должна использоваться в течение 1 часа.

Как измеряют показатели:

1. Необходим небольшой груз и капроновая нитка. Груз надежно закрепляется и опускается в колодец до самого дна.
2. Затем нить достается и измеряется длина ее мокрой части.
3. На границе мокрого и сухого участка ставится отметка. Сделать ее необходимо таким образом, чтобы она не исчезла под влиянием жидкости. Можно применять несмываемый маркер.
4. Затем должен работать насос хотя бы в течение 60 минут. Горизонт воды обязательно изменится.
5. Потом на дно опять опускается нить с грузом.
6. Затем измеряется разница между уровнями. Для этого ставится новая отметка, измеряется расстояние между первым и вторым значением. Второй результат и является динамическим показателем уровня.

На основании полученных данных проводится анализ производительности колодца. Проще всего оценить полученные в динамике значения с помощью компьютерной программы. Чтобы работа колодцев была нормальной, следует соблюдать технологию бурения. Его необходимо производить в зонах с наличием хорошего водоносного слоя.

Обсадная труба выше уровня воды

В редких случаях может оказаться, что обсадная труба будет выше уровня воды. Такая ситуация может произойти в следующем порядке:

• сначала вода скапливается на дне скважины;
• затем ее начинают качать насосом;
• потом она не успевает прибывать, чтобы заполнить промежуток под обсадной трубой.

Чтобы решить такую проблему, следует просто дооборудовать сам источник. Однако это возможно только при наличии определенных конструкционных возможностей. Пути решения проблемы:

• пробурить скважину еще немного вниз;
• опустить ниже трубы.

Это позволит вернуть источнику работоспособность. Когда скважина дает мало воды, необходимо сначала определить причину, а затем выбрать способ ее устранения.
