Донный фильтр для колодца — все нюансы устройства

Насыпные донные фильтры

Чаще всего можно обойтись без осинового щита. Существуют следующие способы обустройства:

Бут и гравий (щебень) или галька – дно укладывается крупным бутом, который сверху засыпается щебнем средней фракции. Иногда сверху засыпается мелкофракционный гравий или крупный кварцевый песок. Это метод прямой засыпки. Существует также метод обратной засыпки, когда на дно сначала засыпают песок, затем мелкофракционную гальку, а потом гравий средней фракции. Все зависит от типа дна. Способ обратной засыпки больше применяется на глинах и суглинках

Шунгит – это разновидность горной породы органического происхождения со сложным химическим составом и высоким содержанием минералов. Считается, что он обладает антисептическими свойствами, но на самом деле эта информация сильно преувеличена и научно не подтверждена. Эта порода не взаимодействует с водой на химическом уровне, поэтому нет существенной разницы, будете ли вы использовать шунгит или речную гальку – результат будет практически одинаковым

Песок – в отдельных случаях мы рекомендуем не использовать никаких дополнительных материалов, кроме небольшой (15 сантиметров) песчаной подушки, которой достаточно для естественной фильтрации воды от мелкофракционных примесей

В различных комбинациях мы прибегаем к использованию всех вышеописанных мной материалов, а решающую роль в их выборе играет тип грунта и водоносного слоя.

Разновидности донных фильтров

Донные фильтры различного типа выполняют задачу не только по очистке воды, но и по предотвращению размытия водоносного слоя грунта. Подобное явление может привести к проседанию и разрушению самой шахты колодца.

Для того чтобы создать эффективную систему очистки грунтовых вод, потребуются такие материалы и приспособления:

лопата;
ведро;
сито;
металлический тазик;
ножовка по дереву;
электрическая или аккумуляторная дрель;
чистый песок;
щебень;
гравий;
окаменевшая нефть.

В зависимости от особенностей грунта выбирается один из способов обустройства донного фильтра. Остановимся коротко на каждом из них.

Прямой донный фильтр

Такой вариант очистки воды применяется в тех случаях, когда дно колодца состоит из неустойчивого грунта. Это может быть мягкая глина или песчаный плывун. Подобная субстанция нестабильна и нуждается в укреплении.

Обустройство фильтров для таких грунтов осуществляется в такой последовательности:

Проводится выемка ила, грязи и мусора из котлована. Его дно выравнивается и утрамбовывается.
На дно ямы насыпается камень крупной фракции. Его слой должен быть не менее 30 см. Чтобы стенки шахты не размывались, щебень в них вдавливается с определенным усилием.
Поверх крупного гравия засыпается материал мелкой фракции. Толщина этого слоя должна быть 25-30 см. Не следует использовать мелкий гравий или отсев. Этот материал имеет особенность спрессовываться и образовывать слой, напоминающий бетон. В результате ток воды прекращается.
Засыпается крупный кварцевый песок, предварительно промытый и прокаленный на огне. В нем происходит тонкая очистка воды от органики и химических примесей.

Последним укладывается слой шунгита. Окаменевшая нефть завершает процесс фильтрации, выдавая экологически чистый продукт.

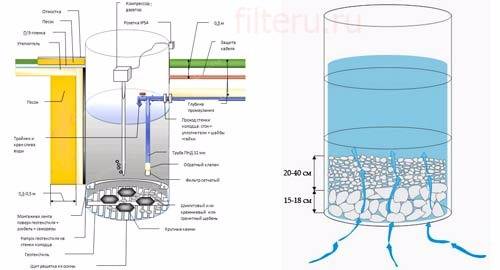

Обратный донный фильтр

Обустройство обратного донного фильтра проводится в колодцах с сильным напором поступающей в него воды. Задачей такого сооружения является укрепление водоносного слоя и предохранение его от попадания мусора, который может испортить качество жидкости.

Обустройство обратного донного фильтра проводится в такой последовательности:

Дно колодца очищается от ила, грязи и мусора.
Проводится укладка толстого (до 40 см) слоя песка, предварительно очищенного и продезинфицированного путем обжига.
На песок укладывается шунгит. Для качественной дезинфекции достаточно 10 см этого сорбента.
Аккуратно насыпается мелкий гравий с фракцией 1-2 см. Трамбовать его не нужно, чтобы обеспечить свободный ток воды.
Засыпаются крупные камни размером 4-6 см. Этот слой нужно разровнять для равномерного поступления жидкости.

При необходимости слой песка накрывается деревянным щитом. Такое решение применяется в тех случаях, когда есть угроза размытия дна колодца плывунами. Щит изготавливается из древесины, устойчивой к влаге. Лучше всего использовать дуб, лиственницу или кедр. Щит собирают из досок, которые прибиваются к брусу. В досках просверливают множество отверстий диаметром 10 мм. После этого щит устанавливается в шахте колодца. Сверху на него укладывается слой мелкого и крупного гравия. Камень выполняет задачу по очистке воды и удержанию дерева.

Поскольку от влияния влаги со временем портится даже самая прочная древесина, то каждые 4-5 лет колодец необходимо осушать и проводить замену щита. Использованные доски лучше просушить и сжечь. Применять их в строительстве не рекомендуется, так как за годы эксплуатации материал пропитался химическими и органическими веществами.

Обустройство бетонного фильтра

Довольно часто владельцы участков сталкиваются со скудным поступлением воды со дна колодца. Для того чтобы увеличить объем поступающей жидкости, делается дополнительный стеновой фильтр.

Выполняется это мероприятие в такой последовательности:

В стенах шахты просверливаются отверстия. Для этого лучше использовать коронку диаметром 100 мм. Количество отверстий определяется напором поступающей воды.
Замешивается цементный раствор. В него загружается гравий. Проводится тщательное перемешивание камней до тех пор, пока они не будут полностью покрыты раствором.
Камни набиваются в отверстия шахты и фиксируются до полного застывания цемента фанерой или досками.

Такие фильтры обеспечивают поступление воды, очищенной от песка и прочих механических примесей.

Когда необходим донный фильтр

Чтобы определить, нужно ли делать донный фильтр для колодца своими руками, следует после тщательного осмотра определить породу, которая формирует дно конструкции. Кроме того, не помешает узнать направление водоносной жилы.

Всего возможно несколько вариантов:

Дно сформировано плотной глиной, и из нее бьют родники. Такая порода не растворяется и не смешивается с водой, так что колодец будет чистым. Это тот из немногих случаев, когда фильтр способен навредить, перекрыв выход родников.
На дне — мягкая глина, которая активно размывается водой. В таком колодце внизу вода будет мутной. Можно набирать чистую воду сверху, но оптимальный вариант — засыпка дна щебнем или галькой. Слой около 20 см способен предотвратить активное размывание.
Если на дне песок и вода просачивается в колодец, а не бьет ключом, то устройство донного фильтра обязательно. Иначе при любом движении воды песок будет размываться и наполнять ведро. Насос ставить сюда тоже нельзя, поскольку все его элементы быстро забьются.
На дне может быть и плавун — песок, который стал текучим из-за насыщения грунтовой водой. В таком колодце сложнее всего получить действительно чистую воду — потребуется и устройство донного фильтра, и дополнительная защита в виде деревянного щита.

Устройство донного фильтра в колодце

Качественный грунтовый гидрофильтр не может состоять лишь из одного материала, правильный вариант — обустройство многослойной защиты из нескольких разновидностей материалов, отличающихся по плотности, размерам и свойствам.

Существует два способа засыпки фильтра: прямой и обратный. Какой из них выбрать зависит от грунта, который находится на дне шахты и силы давления поступающей воды. В подавляющем большинстве случаев используется схема обратного устройства, поскольку такой фильтр наиболее эффективен.

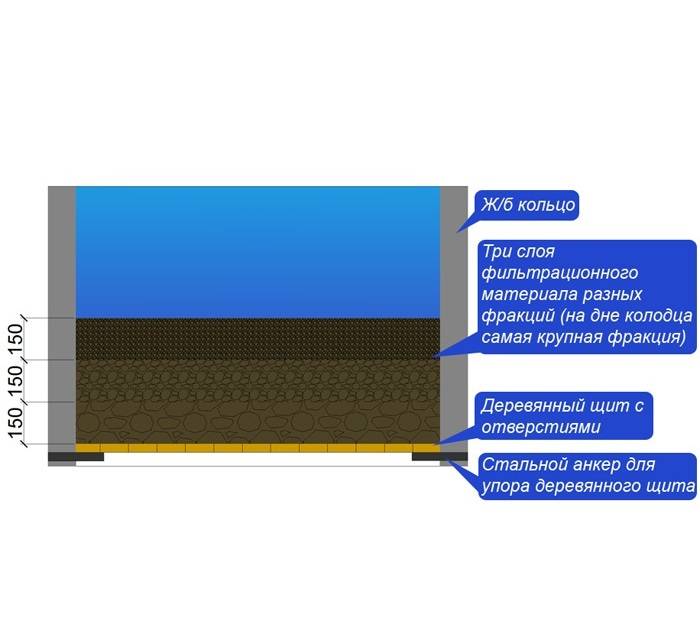

Прямой способ засыпки. Трёхслойная защита состоит из материала самой крупной фракции на дне, среднего слоя – с размером фракции в 5-7 раз меньше материала первого слоя, и третьего верхнего слоя из кварцевого песка или мелкой речной гальки. При этом толщина каждого из слоев должна быть около 15-20 см, следовательно, весь фильтр будет занимать 50-60 см глубины ствола колодца.

Консультанты сайта santehnikportal.ru рекомендуют соблюдать следующий порядок действий по обустройстве донного фильтра для колодца прямым способом:

подготовьте дно: удалите мусор, ил и другие загрязнения;
заполните дно слоем толщиной 15-20 см материала крупной фракции: цеолитом, жадеитом, крупной речной или морской галькой. Плотно утрамбуйте.
засыпьте сверху материал средней фракции: мелкой речной или морской галькой, средним гравием, мелким цеолитом или шунгитом. Тщательно уплотните.
сверху сформируйте плотный слой из материала мелкой фракции: кварцевый песок, мельчайшая галька.

Прямой способ засыпки используется вместе со щитом на плывучих, песчаных и рыхлых грунтах при низком напоре поступающей жидкости. Такой фильтр осуществляет поэтапную очистку воды от мусора или взвесей.

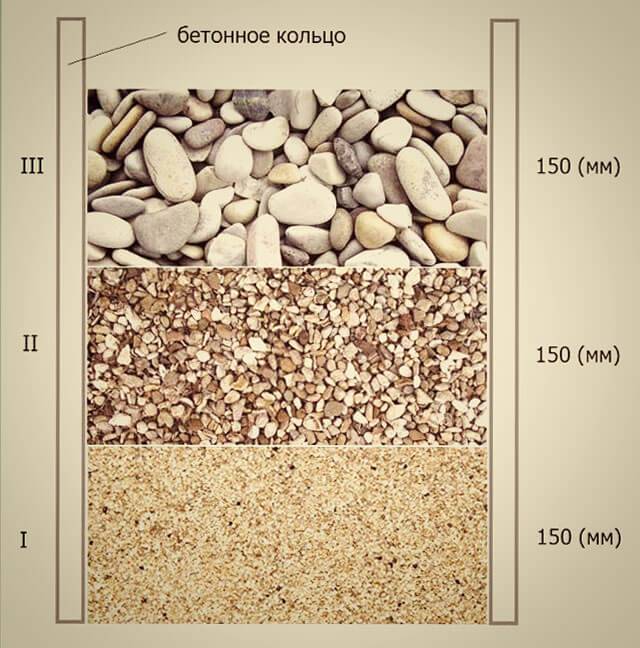

Способ обратной укладки. В этом случае слои засыпаются наоборот – сначала мелкий, потом средний, а сверху – самый крупный. Такой фильтр не позволяет песку и мелким частицам попасть в воду для забора. Кроме того, такой способ укладки защищает колодезное дно от размывания. Обратный фильтр используется в случае с песчаными и супесчаными грунтами при нормальном водном потоке.

Порядок действий при способе обратной укладки донного фильтра:

подготовьте дно колодца, очистив его от мусора и загрязнений;
засыпьте и хорошо утрамбуйте нижний мелкофракционный слой из кварцевого песка или мелкой гальки;
затем сформируйте хорошо уплотненный средний слой из речной гальки, шунгита, гравия или цеолита;
сверху засыпьте слой крупнофракционного материала: камни или галька более 5 см, геотекстиль, жадеит.

Как и при устройстве прямого фильтра, толщина каждого слоя должна составлять 15-20 см.

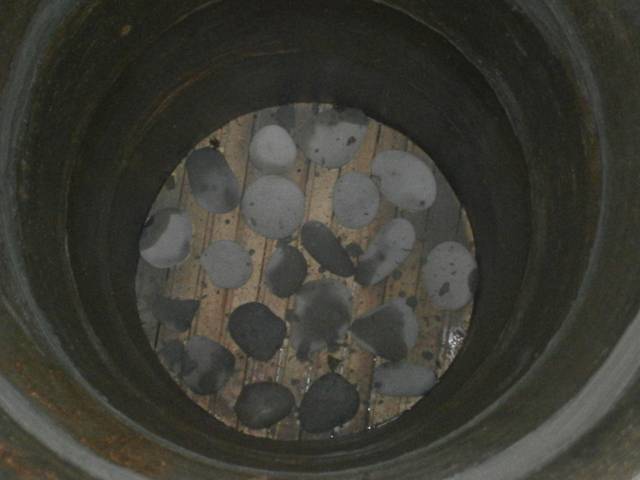

Иногда, когда приток воды в колодец происходит с большим напором, а также при наличии плывунов, дополнительно используют донный щит. Это конструкция из досок в форме круга, которая используется для защиты дна колодца и фильтра от размывания.

За счет чего добиваются качественной воды?

Одним из способов является установка насыпного фильтра в донной части. Необходимость обусловлена, прежде всего, состоянием почвы, в которой вырыт колодец.

Если на дне плотный суглинок, то устройство очистки не устанавливают: в таких колодцах вода всегда хорошего качества. Оборудование фильтром не улучшит ситуацию, а еще и усугубит, так как будет создана преграда доступу воды. Здесь бьют ключи, и колодец наполняется посредством очень мелких каналов. Степень фильтрации большая, примесей в жидкости практически нет.

Вода мутнеет в случае с донным слоем из глины с вкраплениями другого грунта. Поступающая из ключей жидкость растворяет рыхлую почву и обогащается малополезными веществами – это нежелательно. Надо учитывать факт заполнения колодезной ямы. Если жидкость поднимается высоко, то в этом случае фильтр не устанавливают.

Основным моментом является исключение вычерпывания со дна либо в непосредственной близости, чтобы не мутить воду. В этом случае применяют мелкий камень (щебень, гравий) слоем до 30 сантиметров. Такой фильтр из естественных компонентов обеспечит необходимую прозрачность при условии свободного выхода родника в колодец. При оборудовании колодца в песчаном грунте нужно учитывать необходимость укрепления стен. Песок имеет свойство намываться и заполнять предоставленное пространство, закупоривая источник и ухудшая свойства воды.

Насос, установленный в колодце с таким дном, быстро засоряется и требует частого дополнительного обслуживания. Чтобы этого не происходило, в состав фильтра включают деревянный щит. Обычно его изготавливают из досок. Породу древесины выбирают влагостойкую: дуб, лиственница, осина. В щите выполняют несколько отверстий. В качестве дополнительного материала к щиту крепят металлическую сетку, лучше всего из нержавеющей стали.

Щит делают в следующей последовательности. Измеряют его внутренний диаметр (когда колодец круглый) или периметр (если четырехугольный). Размер делают на 1,5-2 сантиметра меньше требуемого. Определяются с породой древесины. Выбирают материал с наименьшим числом повреждений. Наличие сучков и трещин окажет влияние на срок службы. Соединяют доски. Допускается наличие щелей между ними до 0,5 сантиметра. В качестве крепежа применяют нержавеющие шурупы либо саморезы. Несмотря на подбор материала, замену этой части фильтра необходимо делать каждые 4 года.

Общим правилом использования колодца после установки щита и фильтрующего наполнения считается время, когда можно его использовать. Оно составляет сутки. Практика показывает, что при постоянном контроле вкуса и запаха жидкости можно определить сроки службы щита. Используемые элементы фильтра (камни различной фракции) следует периодически промывать. Это трудоемкий процесс, являющийся основным недостатком.

При использовании колодца с песчаным дном необходимо набирать воду только из верхних слоев колодца. Выбирая ее со дна, вы неизбежно ухудшите прозрачность и качество.

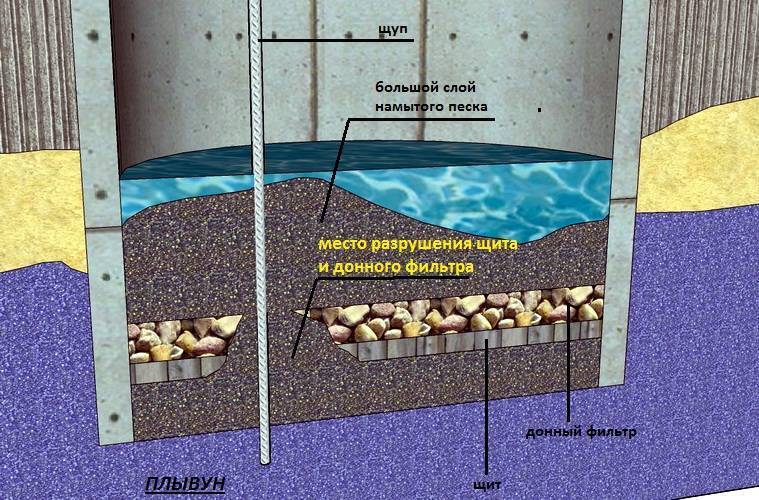

Самым неблагоприятным вариантом грунта на дне является плывун. Это слой почвы – очень увлажненный и состоящий из смеси глины и песка, которая постоянно поступает внутрь колодца. Необходимо пройти слой плывуна, добравшись до более плотного грунта. Но когда плывун есть, донный фильтр нужен обязательно. Щит с металлической сеткой также применяется. Такой вид грунта имеет свойство все поглощать на своем пути. Если щит не установить, камни, предназначенные для фильтрации, покроются слоем нежелательной смеси.

Способы установки донных фильтров

Сегодня известны два варианта установки донных фильтров: прямая и обратная укладка. Основное отличие – порядок насыпки фильтрующих слоев.

Прямой способ заключается в расположении фильтрующих камней на щите в порядке уменьшения размера. Щит применяют в песчаных грунтах и при плывунах. На него укладывают камни большой фракции, затем средние и сверху мелкие.

Обратный способ говорит сам за себя. Укладка начинается с камней мелкой фракции, а фильтрующие элементы большого размера при таком способе оказываются в верхнем слое.

Размер полос фильтрующих камней и в том, и в другом способе обычно не превышает 150 мм. Разница в величине наполнителя для каждого следующего слоя должна составлять 6 раз.

Для фильтрации применяются составляющие, неопасные для здоровья человека. На практике используют натуральные компоненты, встречающиеся в природе: дикий камень разных размеров, щебенка, песок крупной зернистости. До размещения в колодце их осматривают для того, чтобы в него случайно не попали органические вещества.
