Правильное устройство дренажа вокруг дома: разбор основных технических моментов

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Сколько стоит дренаж

Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:

1. Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
2. Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
3. Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
4. Средняя цена за куб речного песка составляет порядка 600-700 рублей.

В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.

Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.

Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.

Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.

Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.

Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

1. 5
2. 4
3. 3
4. 2
5. 1

Как выбирать дренажные трубы, основные виды по материалам

Самый распространенный способ водоотведения грунтовой и талой влаги с индивидуального подворья заключается в организации дренажного трубопровода, укладываемого в земле или на ее поверхности.

Для устройства дренажа применяются:

• Полимерная трубная продукция: сшитый полиэтилен, ПХВ и другие пластикаты.
• Асбестоцементные трубы.
• Керамика с перфорацией.

После появления на строительном рынке полимерных труб, асбестоцемент и керамика отошли на второй план и в настоящее время практически не востребованы. Это объясняется большим весом тяжелых керамических и асбестоцементных труб, оказывающих большое давление на грунт, сложности их монтажа. Перфорация на поверхности дрен быстро заиливается частичками земли, и вода перестает поступать в полость водоприемника. Все эти факторы, а также сложность соединения отдельных участков трубопровода отрицательно влияют на эффективность дренажа и поэтому от использования в строительстве дренажных труб из керамики и асбестоцемента практически все отказались.

Чтоб бы правильно выбрать трубы для дренажа, необходимо обратить внимание на следующие условия:

• Тип почвы, преобладающей на территории застройки.
• Степень увлажненности грунта.
• Уровень грунтовых вод на участке.

Справочная таблица оптимальных материалов по типам грунтов

Тип грунтового основания	Рекомендуемый материал для дренажного трубопровода
Щебень	Трубы с перфорацией без укладки фильтрующих материалов
Песок	Трубы с перфорацией и фильтрующим материалом, уложенные на щебеночное основание
Глина	Трубы с фильтром или без него, основание из щебня с минимальной толщиной 200 мм.
Суглинок	Трубы с фильтром из геотекстиля

Диаметр дренажа зависит от индивидуальных особенностей земельного участка:

• Трубы ф*150 мм и ниже укладываются для отвода небольшого количества грунтовой и атмосферной влаги.
• Диаметр труб до 300 мм применяется в дренажных системах с большим количеством воды.

Существует несколько требований по подбору материалов дренажных труб:

• Механическая прочность стенок трубы для восприятия давления земляной массы и для сохранения целостности трубопровода во время сезонных смещений.
• Достаточная пропускная способность для отвода воды в любом количестве.
• Устойчивость к сезонным изменениям температуры.
• Гладкость внутренних стенок для лучшего оттока воды.

Важность водоотвода

Если хозяева не предусмотрели дренажную систему ещё во время строительства дома, последствия своей ошибки они заметят очень быстро. В подвальном помещении уже через год эксплуатации появится сырость и распространится грибок вследствие сезонного подтопления здания. Ещё через два-три года отсыревший фундамент покроется трещинами, которые переместятся на цоколь и стены.

Все перечисленные признаки – веский довод в пользу немедленного сооружения ливневой канализации и обустройства дренажной системы фундамента. Обычно эти две системы строятся одновременно для комплексного решения проблем с лишней влагой.

Водоотвод поможет осушить фундамент, предотвратит затопление подвала весной и позволит избежать проблем с ремонтом здания в ближайшем будущем.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
3. Смонтировать поверхностный дренаж дома.

Как сделать дренаж вокруг дома своими руками.

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный).

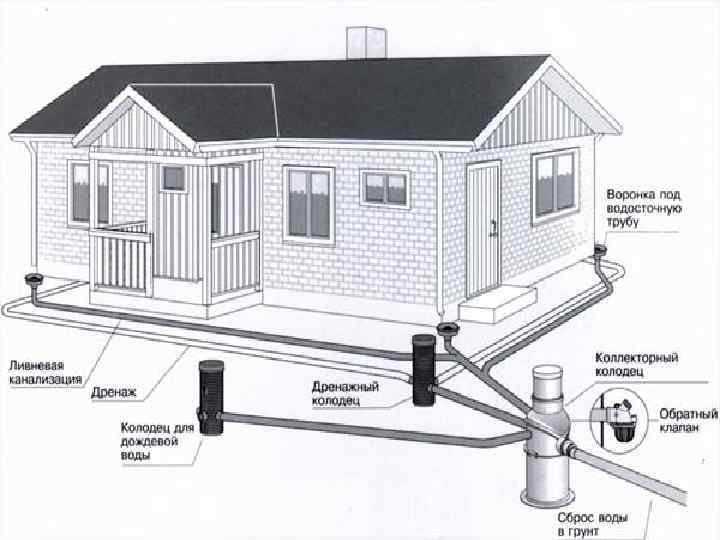

Схема дренажа вокруг дома представлена на фото.

Рытье траншеи для дренажа участка загородного дома.

Укладка геотекстиля на дно траншеи под дренаж.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубы.

Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы.

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем.

Готовая дренажная система в разрезе представлена на фото.

Схема дренажной системы в разрезе.

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Разновидности дренажных систем

Схема дренажа вокруг дома делится на две

основныеразновидности :

• Поверхностный (нарушает эстетический вид участка);
• Глубинный (используются перфорированные трубопроводы).

Поверхностный дренаж

Поверхностный дренаж вокруг дома более доступный, простой и легкий в исполнении всех необходимых операций. Такие дренажи не справляются с грунтовыми водами и применяются лишь для отведения талой и дождевой воды. Существуют следующие поверхностные системы дренажа

• Линейная . Используется для отведения дождевых и талых вод со всей площади участка. По вырытым в почве траншеям вода отводится в специальный колодец, где скапливается. Такие каналы закрываются сверху декоративными решетками;
• Точечная . Применяются для быстрого сбора воды из одного источника. Такой дренаж закрывается специальной решеткой из металла для предотвращения засора. Все локальные точки при помощи труб соединяются с основным трубопроводом, который отводит воду в дренажный колодец;

Аккуратно закрытые точки не помешают ни обитателям двора и не испортят экстерьер дома Источник evkrov.ru

• Открытая . Является системой каналов и водосточных лотков, предназначенных для отведения избытков воды. Ее беспрепятственное движение обеспечивается скосом в траншее под углом около 30о, направленным в сторону основной траншеи или дренажного колодца. Преимуществом дренажной системы открытого типа являются низкая стоимость и простота выполнения необходимых работ. К недостаткам можно отнести разрушаемость стенок траншеи и не эстетичный внешний вид;
• Закрытая . Обустройство аналогично открытому дренажу, за исключением использования специальных лотков с декоративными решетками, что позволяет увеличить срок службы конструкции, а также повысить безопасность;
• Засыпная . Система такого типа применяется на участках с небольшой площадью, где нецелесообразно производить монтаж открытого дренажа. Обустройство засыпного дренажа начинается с выкапывания канала глубиной в 1 метр (уклон должен направляться к дренажному колодцу). Основание траншеи покрывается геотекстилем, после чего она засыпается крупнодисперсным щебнем или гравием. Для придания эстетичного вида участку, конструкция сверху покрывается слоем дерна. Такой дренаж дома и участка имеет свои недостатки, к ним можно отнести невозможность обслуживания в процессе эксплуатации без проведения демонтажных работ.

Так выглядит схема засыпной защиты от влаги Источник vse-o-kanalizacii.ru

Дренаж глубинного типа

В местах с высоким уровнем подземных вод, либо во владениях с глинистым грунтом, расположенных в низменностях, применяется схема глубинного дренажа вокруг дома. Системы такого типа должны справляться с отведением больших объемов воды, поэтому процесс обустройства сопровождается использованием перфорированных труб, диаметр которых зависит от количества отводимой жидкости.

Достоинства и недостатки точечного и линейного водоотвода

Преимущество точечного водоотвода, построенного исключительно на использовании дождеприемников под водостоками крыш, заключается в том, что можно сэкономить на закупках комплектующих — фактически вся видимая часть состоит из нескольких одинаковых дождеприемников. Кроме того, чисто с дизайнерской точки зрения такая система водоотвода смотрится на участке аккуратней. Недостатки — большой объем земляных работ при прокладке канализационных труб; более сложные ремонт и профилактика в процессе эксплуатации.

Если реализуется разветвленная система закрытой ливневой канализации с точечным водосбором, то строительные работы становятся еще сложней, и выгода в закупках нивелируется. Основной недостаток — сложность устройства наклонных плоскостей конвертного типа на открытых поверхностях с твердым покрытием.

Достоинства линейного водоотвода:

• простой и быстрый монтаж;
• небольшой объем земляных работ;
• эффективное использование естественного уклона участка;
• меньшая протяженность сети канализационных труб;
• простота очистки открытой части системы.

Недостатки: сложность проектирования и относительно большие затраты на закупку комплектующих.

Разновидности схем дренажа

Укладка дренажной трубы производится открытым или закрытым способом. Первый способ рекомендован для глинистых грунтов, когда достаточно удалить атмосферную и талую воду с верхнего слоя почвы. Дренаж для отвода грунтовой воды прокладывается в земле закрытым способом.

Иногда дренажная система выполняется комбинированным способом. В этом случае для качественного водоотведения грунтовых вод выполняется дренаж из труб с отверстиями — дрен, а ливневая канализация проводится открытым способом в наземных бетонных лотках. Сброс воды осуществляется в общий дренажный колодец.

Открытая система дренажа

Устройство дренажа открытым способ выполняется водоотводящими канавками или траншеями, вырытых непосредственно в земле. Канавы выкапывают в земле на глубину до 700 мм, ширина углубления составляет 500 мм. Для свободного передвижения воды земляные стенки располагают в виде трапеции с углами не менее 30 градусов.

Дренаж открытым способом прокладывают по периметру вокруг дома или участка. Траншеи сводятся к единой водоприемной яме, расположенной в самой нижней части земельного участка.

Обычно стенки водоприемников обмазываются глиняным раствором, полость траншеи заполняется наполнителем из веток без листьев, каменной крошкой, битым кирпичом. Траншею с наполнителем доверху засыпают грунтом

Чтобы не портить внешний вид участка и «замаскировать» открытый дренаж, применяют удобные лотки из бетона или керамики, которые сверху накрываются декоративными решетками из металла или прочного пластика. Такой дренаж выглядит эстетично и удобен в обслуживании, хотя стоимость его намного дороже.

Закрытая система

Дренаж закрытого типа укладывается в грунт и после монтажа система засыпается землею. Грунтовая и дождевая вода, попадая в трубопровод, отводится в канализационный дренажный колодец.

Закрытый дренаж можно применять для отвода воды от дома, построенном на обычном и даже заглубленном фундаменте.

В случае заиливания дренажа его можно прочистить специальным оборудованием, не разбирая при этом всей системы.

• Долговечность.
• Надежность.
• Не затрудняет перемещение вокруг дома или дачи.
• Легко вписывается в любую ландшафтную планировку.
• Возможность комбинирования с другими дренажными системами.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.
