Пластиковый дренажный колодец, его виды и монтаж

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

1. Пластик (ПВХ, ПЭ);
2. Чугун;
3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

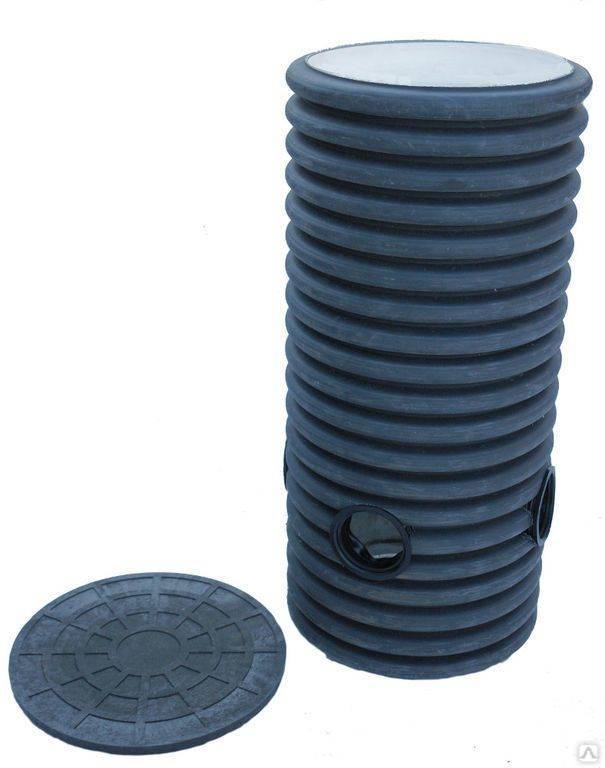

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).

Коллекторный колодец необходим, если почва глинистая, плохо впитывает воду. Располагают его за пару метров от нижнего (или условно нижнего) угла участка или за ним, кооперируясь с соседями. Сразу предусматривают, как безопасно спускаться в колодец в аварийной ситуации. Скажем, идёт ливень, а в сливном отверстии застрял мешком с мусором, как быть? Также выясняют, какой полезный объём необходим коллектору (практика показывает, что лучше сразу брать с запасом).

Объем коллекторного колодца не должен быть маленьким Источник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Виды и устройство ливневых дренажных колодцев

Все дренажные сооружения независимо от конструктивного исполнения состоят из следующих основных частей:

• шахта, в которой собирается вода;
• горловина, открывающая доступ к резервуару;
• люк с решеткой, пропускающей воду и задерживающей крупный мусор;
• дно.

Элементы устройства дренажного колодца могут отличаться размерами, диаметром, формой и материалом. В зависимости от выполняемой функции существует несколько видов колодцев.

Смотровой

Устанавливается на ливневой канализации большой протяженности. Выбирают самые уязвимые места, в которых могут быть проблемы с оттоком воды.

Монтаж дренажных смотровых колодцев

Смотровой колодец пластиковый должен располагаться в месте пересечения нескольких дренажных труб, которые имеют отверстия. Через них вода начинает просачиваться из почвы внутрь. Конструкция всех смотровых колодцев является схожей, она включает следующие элементы:

• горловина;
• лоток;
• рабочая камера;
• основа;
• люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
4. Монтаж колодцев производится по углам, укладываются дрены.
5. Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Разновидность пластиковых колодцев

Габариты канализационного пластикового колодца, так же как и других различных финальных конструкций систем ливневой канализации и дренажа, бывают самых различных размеров, в зависимости от суточного объема принимаемой воды для дальнейшей утилизации. Техническая комплектация колодца канализации зависит от способа дальнейшей эксплуатации и основоположных приоритетов.
Вся дренажная система, это сложная конструкция, которая состоит из нескольких узлов. В свою очередь дренажные конструкции делятся на несколько видов.

Смотровые

Применяются для следующих заданий:

• мониторинга состояния канализационной системы и оповещения о необходимости проведения очистительных работ;
• проведения ремонтных или профилактических работ системы;
• проверочных манипуляций и действий, направленных на очистку трубопровода с помощью специализированного оборудования;
• поддержания оптимального состояния днища, оборудованного лотковой частью, крышки ограничителя и шахты (гофрированной трубы).

Поглотительные

Которые отводят воду в почву. Они делаются в тех случаях, когда нет возможности сделать подключение к центральной системе.
Так же их применяют и в точках, где не возможности сделать сброс воды на почву. Зачастую используются при отсутствии возможности отвода воды.
В качестве материала для засыпки днища выступает песок или щебень, чем и обусловлен довольно-таки эффективный принцип работы системы. Конструкция изготавливается исключительно из пластика, обладающего круглой формой для обеспечения защиты от внутренних обвалов стен.

Водоприемные

Обладают простой конструкцией из сплошной крышки без отверстий, так как существует вероятность перегрузки канализационной системы, и глухого дна. Принцип работы данного вида заключается в отводе ранее накопленной воды в соответствующие места, такие как: открытый водоем, естественная канава, дренажная система.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

• Колодец поворотный;
• Колодец смотровой;
• Колодец коллекторный;
• Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Основные производители на российском рынке ↑

Дренажная система своими руками сделана профессионально лишь в том случае, если известны основные производители комплектующих к ней.

На российском рынке представлены несколько производителей дренажных пластиковых колодцев, качество продукции которых соответствует современным стандартам.

Wavin

Европейская компания «Wavin» по праву считается лидером в производстве дренажных систем, в том числе и пластиковых колодцев к ним.

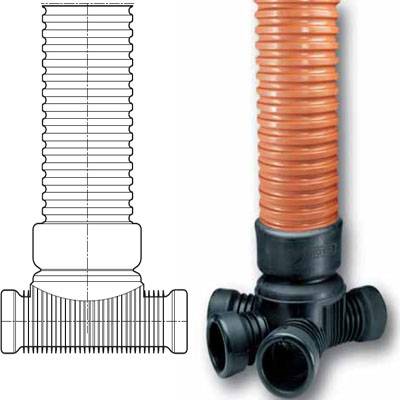

В ассортименте этого производителя можно найти сборные модели колодцев, состоящие из следующих элементов:

• гофрированной шахтной трубы;
• нижней крышки с отводными патрубками;
• телескоп, устанавливаемый с помощью опорного кольца в конструкцию шахты;
• крышка защитная для изоляции и безопасности.

Полипластик

Один из крупнейших производителей полимерных изделий в России.

С недавнего времени его ассортимент пополнился дренажными колодцами:

• сварного типа – лотковые, инспекционные (смотровые) и перепадные;
• сборные — смотровые и поворотные.

Хочется отметить, что «Полипластик» одна из немногих российских компаний с полным циклом производства, т.е. каждый элемент сборного колодца был рассчитан на общие эксплуатационные характеристики всей конструкции.

Матлайн

Компания из Санкт-Петербурга «Матлайн» предлагает несколько типов неразборных дренажных емкостей:

• Вавин 315 – с 2-мя и более количеством отводов и максимальной высотой 6 м;
• ДК-МПМ 315 – предназначен для небольших глубин водопровода. Увеличение высоты происходит за счет гофрированной конструкции;
• модификация вышеописанного колодца с увеличением диаметра патрубка до 1,2 м.

Типы дренажных смотровых колодцев

Смотровые колодцы предназначенные для безнапорной дренажной системы делятся на следующие типы:

• линейные;
• поворотные;
• узловые с одним или двумя узлами присоединения.

Стандартные конструкции смотровых железобетонных колодцев заводской готовности разработаны согласно серии 3.003.1-1/87 «Сборные железобетонные цельноформованные колодцы для подземных трубопроводов».

Конструктивно смотровые колодцы всех видов канализационных систем отличаются количеством входных/выходных отверстий и их расположением (+)

Линейные колодцы устраиваются на прямолинейных участках трубопровода, имеют две трубы: подающую и отводящую.

Поворотные колодцы характеризуются допустимым углом поворота трубопровода, который зависит от диаметра трубы и размера рабочей камеры.

Узловые колодцы строятся с таким расчетом, чтобы подсоединяемые трубопроводы имели острый угол с магистральным трубопроводом по ходу движения жидкости.

На схеме представлены планы смотровых колодцев с рабочими камерами 1000, 1200, 1500 мм (+)

Материалы изготовления

Традиционный материал стенок дренажных колодцев – железобетонные кольца. Железобетон также используют как материал дна (диск из железобетона кладут на дно ямы, в основание будущего дренажного колодца) и крышки (с отверстием для люка). Железобетон довольно дёшев, прочен, долговечен.

Но, монтаж готового железобетона связан с привлечением подъёмной техники или большими трудозатратами, образующиеся при монтаже стыки бывает непросто герметизировать.

Монтаж железобетонных колец не обойдется без привлечения специальной техники Источник gidroguru.com

Монтируют эти конструкции обычно, предварительно вырыв большой котлован. А после установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжёлых и хрупких труб, его постепенно засыпают грунтом с помощью бульдозеров и экскаваторов.

Это довольно затратная и нарушающая верхний слой почвы технология. В последнее время всё чаще используют колодцы из пластика и композиционных материалов.

Устройство ливневой канализации

Существует 2 разновидности ливневой канализации: линейная и точечная.

Вдоль нее и садовых дорожек устраивают лотки. Вместо них можно проложить перфорированные трубы, скрытые в почве. Их монтируют в траншее на песчано-щебневой подушке. Вода собирается через отверстия и самотеком направляется в отстойник.

Устройство линейной дренажной системы.

Отмостка представляет собой площадку вокруг дома с небольшим уклоном, по которой жидкость отводится от фундамента.

Лотки — это зацементированные канавки, которые можно закрыть решетками или оставить открытыми. Лотки делают с уклоном в сторону водоприемника.

Вид дренажных колодцев определяется наличием или отсутствием дна. Вода уходит в грунт, когда сооружение без дна, или перетекает в овраг, водоем, когда оно есть. Если нет возможности организовать самотечный отвод жидкости, ее откачивают насосом.

На больших участках устраивают точечные колодцы. Сверху такие резервуары закрывают решеткой, через которую в них попадает вода. На небольших площадях иногда не используют лотки и дренажные трубы. Под сливами с крыши вкапывают точечные водоприемники, из которых жидкость отводится в почву.

Точечные водосборники получили свое название из-за принципа работы. Они функционируют самостоятельно, жидкость уходит в почву. Для этого сооружают емкость без дна. Делают фильтровальную подушку из слоев песка и щебня.

Дренажные колодцы

Одним из элементов системы водоотвода является колодец, предназначенный для слива собранной воды и её отстаивания. Дренажные колодцы могут быть абсолютно герметичными – вода из них регулярно откачивается с помощью насоса, либо имеющими на дне перфорацию для постепенного впитывания влаги в почву (или трубу для слива в ближайший овраг).

Также такие колодцы успешно используются для технического обслуживания системы – они имеют удобные размеры и люки, защищающие ёмкость водосборника от попадания посторонних предметов и мусора.

Вне зависимости от размеров и области применения любой колодец, как инженерная конструкция, имеет:

• люк;
• шахту;
• и днище.

Для изготовления колодца применяется несколько материалов:

Бетон – из этого материала изготавливаются кольца очень похожие на те, которые используются при строительстве водозаборных колодцев. Такие кольца достаточно прочные, способные прослужить хозяевам не одно десятилетие подряд. К недостаткам относят большой вес изделий, что делает монтаж колодца невозможным без использования лебёдки или хотя бы треноги с блоком для троса.

Пластик – лёгкий по весу, долговечный и надёжный в использовании материал, обеспечивающий полную герметичность конструкции. Для монтажа не требуется применение специальной техники. Кроме того, колодец не боится агрессивных сред и любого химического воздействия.

Также промышленностью выпускаются готовые колодцы с люками, изготовленные из пластика. Цена у таких изделий высокая, но сразу после установки колодец можно использовать по назначению – никаких дополнительных работ вроде монтажа люка не требуется. Большой диаметр (1 м) делает приобретение колодца экономически невыгодным.

Гофрированные трубы из пластика – бюджетный вариант колодца ничем не уступающий по многим показателям промышленным образцам. Рёбра обеспечивают достаточную жёсткость конструкции и надёжное соединение всех элементов системы.

Диаметр колодца может быть от 34 до 92,5 сантиметра. Размер целиком зависит от области использования этого сооружения. Если требуется регулярное проведение ревизионных осмотров, а глубина небольшая, подойдёт изделие диаметром 34-46 см (например, гофрированная труба). При большой глубине шахты, а также необходимости спуска человека внутрь для проведения работ, используется диаметр от 69,5 до 92,5 сантиметра. Это оптимальные размеры также для накопительных ёмкостей, служащих для сбора воды и её последующей откачки с помощью насоса.

Способ изготовления у пластиковых моделей бывает двух типов:

1. Цельный (монолитный) – изделие выполнено путём формовки из полиэтилена. Высота колодца не изменяется, то есть, использовать его можно только с определённой глубиной залегания трубопровода.
2. Сборный – изделие состоит из нескольких элементов и относится к универсальному типу, удобному в сборке. В такой конструкции различают следующие узлы:

• приёмный лоток с отверстиями для подключения труб;
• уплотнительное кольцо для соединения лотка и шахты;
• основной колодец (шахта);
• переходный адаптер;
• телескопический удлинитель (выход на поверхность);
• наружный люк и корпус (чаще выполненный из чугуна).

Долговечностью отличаются именно пластиковые и полиэтиленовые колодцы. Срок службы у них составляет больше пятидесяти лет. Бетонная конструкция прослужит в среднем от 40 до 50 лет.

Стоимость готовых колодцев из пластика зависит от бренда и размера изделия. Среднерыночная цена от 2 900 (42,5 см) до 4 300 (высота 3 м) рублей.

Расчет ливневого колодца

Вместимость колодца должна быть достаточной, чтобы вместить воду от выпавшего дождя или растаявшего снега. Для расчетов пользуются формулой Q=q20×F×Ψ. Где:

• q — среднестатистическое количество осадков для местности (данные приведены в сборнике СНиП);
• F — площадь территории, с которой планируется собирать воду в ливневую канализацию;
• Ψ — коэффициент, величина которого зависит от вида покрытия, способности поглощать воду.

Значение коэффициента для основных типов поверхности:

• почва без растительности или с травой — 0,35;
• насыпной утрамбованный щебень — 0,40;
• бетонное покрытие — 0,85;
• асфальт — 0,95;
• кровля — 1,0.

Пользуясь полученными данными, по специальной таблице из СНиП подбирают диаметр труб. Их сечение на частных участках должно быть в пределах 100-150 мм. Нормативы требуют, чтобы уклон составлял не меньше 8 мм на 1 пог. м.

Дренажная система

Дренажная система предназначается для отвода воды. В ее изготовлении могут применяться разные материалы, с достоинствами пластиковой системы вы уже знакомы.
Теперь давайте разберемся, из чего состоит данная конструкция.

Схема установки дренажного колодца

Итак:

• Трубопровод, это основная часть. Она начинается от места скопления воды. Чаще всего это место возле дома или част участка, которая наиболее затопляется;
• Колодцы дренажные, это простые емкости, которые накапливают излишки воды. Они помогают определять уровень загрязнения системы всех труб данной системы;
• Водоприемник, это резервуар в котором скапливается вода, которая в последствии может применяться для технических нужд. В качестве водоприемника зачастую используются просто овраги на участке.

Ключевой частью в данной системе и есть дренажный колодец, без него вся система будет иметь довольно небольшой срок эксплуатации. При помощи такой не хитрой конструкции можно весьма просто сделать монтаж даже на местности, которая имеет не ровный рельеф.

Конструкция колодца

Устройство дренажного колодца очень простое. По сути, это резервуар, закрытый сверху крышкой (люком), в котором собирается вода, отходящая по трубной системе. Они обычно собирается под землей, куда заложены дренажные трубы. Это специальные изделия с перфорированной поверхность. Через небольшие отверстия вода проникает внутрь и стекает в сторону сборного колодца, где собирается. Оттуда она удаляется за территорию. Дренажная система является самотечной, поэтому трубы или дрена укладываются под определенным углом (2-7º).

Чисто конструктивно колодец может собой представлять герметичную емкость или фильтрующую. Последняя – это резервуар без днища. То есть, частично собираемая вода поступает в нижние слои грунта. Но со временем фильтрующий колодец становится герметичным, потому что вместе с подпочвенной водой по трубам в емкость поступают частички грунта и песка, которые заполняют дно колодца в виде илового осадка. И чем толще осадочный слой, тем герметичнее становится сооружение.

Исходя из конструктивных особенностей, различаются и виды дренажных колодцев.

Устройство фильтрационной модели

Разновидности дренажных колодцев

Основных колодца, в которых собирается вода, два вида. Но есть и еще один, который устанавливается в дренажных канализациях с большой разветвленной сетью дрен. Итак, три разновидности колодцев.

• Фильтрационный колодец. Его обычно сооружают лишь в том случае, если нет возможности отводить воду другими способами. Установка данного вида резервуара будет оправдана, если объем отводимых стоков не будет превышать одного кубометра в сутки. Колодец может быть круглым сечением (1,5 м в диаметре) или прямоугольным (2,8×2 м). Его глубина обычно составляет более 2 м. Обязательно на дно засыпается так называемый донный фильтр. Это может быть слой щебня, гравия, битого кирпича, шлаки из котельных и так далее. Толщина насыпного слоя – не меньше 30 см.
• Накопительный колодец. По сути, это точно такой же резервуар, только оборудованный днищем. Все стыки элементов герметичны, так что попавшая внутрь вода не просачивается обратно в грунт. В комплектацию накопительных емкостей для дренажа обязательно входит насос. Его можно установить поверх люка или внутрь шахты. С его помощью вода отводится в близлежащий водоем или используется для полива зеленных насаждений. Если используется внутренняя установка, то рядом с агрегатом монтируется прорезиненная розетка влагозащищенного типа.

  Накопительный резервуар из пластика

• Смотровой колодец для дренажа. Его назначение – ревизия и обслуживания трубной разводки дренажной системы. В нем вода не собирается, а проходит насквозь. Кстати, такие колодцы нередко называют ревизионными или инспекционными.

Что касается последнего вида, то их обычно устанавливают в дренажных канализациях, которые имеют большую трубную разводку или длинные прямолинейные участки. Смотровые емкости обязательно устанавливаются на поворотах сети, на стыке, который соединяет несколько ветвей дренажной системы, и на прямолинейных участках через каждые 50-60 м. Потому что именно в этих точка чаще всего и случаются засоры за счет илистых отложений. Вода на поворотах и в точке стыка более трех ветвей течет медленно. Она не успевает за собой тянуть мелкие частички грунта. Так и образуется засор за счет постепенного накапливания ила.

Смотровой колодец из бетонного кольца

Что касается размеров ревизионных колодцев, то их не так много. Чаще всего используются емкости небольших размеров – 315-425 мм, или большие размером – 600-2000 мм. Последние позволяют спуститься в них человеку, который будет проводить ревизию или очистку трубной разводки дренажа.

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

• основного лотка с патрубками;
• шахты, которая может представлять собой гофрированную или гладкую трубу;
• двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
• горловины;
• пластиковой крышки;
• удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.
