Дренажный колодец своими руками

Последовательность монтажа и установки дренажного колодца

Монтаж системы дренажного колодца не занимает много времени, особенно при наличии необходимого инструмента и расходных материалов.

Последовательность установки:

• Подготовка места под колодец подразумевает выкапывание котлована необходимых размеров. Помимо котлована также следует заранее прорыть траншеи, в которые будет уложен трубопровод и подведён к колодцу. Для большей устойчивости, стены ямы можно обложить досками, создав подобие опалубки.
• Если колодец выполнен из пластика, то в нём заранее высверливают отверстия, в которые потом будут заводить трубы. При бетонных кольцах, процесс устройства колодца становится более затянутым, так как отверстия необходимо вырезать болгаркой со специальными кругами.
• Дно котлована устилают песком. Толщина слоя должна быть не менее 15 см. Для лучшего эффекта и увеличения срока эксплуатации системы, дно можно залить бетоном. Также, для улучшения дренажных свойств, можно создать дополнительный слой щебня.
• Если колодец пластиковый, то после высверливания, его необходимо установить в котлован. Некоторые конструкции имеют отдельное пластиковое дно, которое следует поместить в котлован заранее. Если устанавливаются бетонные кольца, то можно использовать подушку из щебня.
• После установки, к колодцу подводят трубопровод. В местах, где производится стыковка элементов системы, следует монтировать резиновые уплотнители. Помимо уплотнителей, используют специальный строительный герметик, который не подвержен воздействию влаги и перепадов температуры. Также популярен силикон, имеющий высокую плотность и доступную ценовую политику.
• После полной подстыковки трубопровода, на верху колодца устанавливается люк. Сейчас, данный элемент также выполняют из пластика. На современных люках предусмотрены петли, на которые можно установить замок.

При строительстве дренажного колодца своими руками, следует знать, что для такой системы используют не только бетон и пластик, а кирпич и даже старые покрышки. После возведения колодца, пространство между его стенками и стенками котлована следует засыпать щебнем или битым кирпичом.

Дренажным колодцам придают очень импозантный вид, используя элементы внешнего декора. Очень стильно смотрятся люки, которые можно не только сделать под заказ, но и покрасить в любой цвет. Деревянные конструкции, сделанные своими руками, имеют низкую цену, но предоставляют возможность самовыражения хозяину участка.

Изготовление дренажного колодца

Вне зависимости от типа дренажного колодца ливневой канализации, его всегда можно сделать самостоятельно. Самыми простыми и доступными являются конструкции, приведенные ниже:

• Бетонный дренажный колодец для ливневой канализации бывает, как правило, коллекторным и имеет глухое дно. Поэтому чтобы сделать дренажный колодец своими руками, необходимы кольца, оснащенные сплошным днищем. Начальный этап – рытье котлована необходимой глубины, а уже затем производится установка, для чего потребуется спецтехника. В яму опускаются кольца, подводятся сливы или патрубки и вы получаете дренажный накопитель для ливневки, объем которого вполне достаточен для использования жидкости на разные нужды. Способ простой, но монтаж дренажного колодца из бетонных колец – дело затратное.
• Если есть старые автомобильные покрышки, то можно сделать резервуар для ливневой канализации именно из них. Такая конструкция лучше подходит для поглотительного колодца.

Вся работа делится на этапы:

1. вырыть яму глубиной не менее 200 см;
2. засыпать щебневую подушку (лучше брать среднефракционный щебень) толщиной не менее 200 мм;
3. уложить на дно несколько покрышек;
4. заполнить пустоты щебнем;
5. пространство между покрышкой и стенками заполнить среднефракционным гравием;
6. накрыть получившуюся конструкцию слоем почвы или геотекстилем.

Установка колодца ливневой канализации данного типа имеет массу преимуществ, но не совсем подходит для коллекторных колодцев.

Пластиковый дренажный колодец – идеальный вариант для обустройства конструкции. Сегодня производители предлагают большой ассортимент товаров, имеющих повышенную прочность и различный диаметр. Благодаря ребрам жесткости, полимерная система идеально держится в грунте, также имеет готовые отводы для подключения к трубопроводу. Малый вес, удобство, практичность, наличие или отсутствие дна – это преимущества моделей. К тому же, установка не займет много времени и не нужно ломать голову, как сделать дренажный колодец своими руками.

Поверхностный вид

Элемент поверхностной дренажной системы.

Поверхностный дренаж предназначен для сбора и отведения лишней влаги с поверхности участка. Это может быть дождевая, талая или паводковая вода, вода от излишнего полива огорода или мытья автомобиля.

Водоотводный канал на парковке.

Как и глубинный дренаж, поверхностная система понижает уровень грунтовых вод, однако делает это совсем по-другому. Она отводит ту влагу, которая впитывается в грунт сверху в результате атмосферных явлений или деятельности человека. Кроме того, поверхностный дренаж не дает образовываться лужам.

При наличии эффективной системы водоотведения можно смело поливать участок.

Наиболее эффективной будет согласованная работа обоих типов дренажа – глубинного и поверхностного. Только в этом случае вы сможете быть уверенным, что ваш частный дом никогда не подтопит осадками или грунтовыми водами, а участок будет опрятным и сухим.

Сухо, красиво и чисто – результат дренирования.

Для этого используется два типа дренажа:

1. Локальный (точечный) – предназначен для сбора и отведения воды в отдельных местах её наибольшего скопления. Это могут быть водостоки с крыш, приямки около дверей, места под кранами для полива растений и прочие подобные точки. Представляет собой трапы, водоприемники, отводы и т.д.

Локальный водосборный трап под водосточной трубой.

1. Линейный – предназначен для сбора воды с больших площадей, таких как дорожки, парковки, крыши строений, газоны и т.д. Представляет собой систему мелкозаглубленных каналов, закрытых декоративными решетками из металла. Сами каналы могут быть пластиковыми, бетонными, металлическими или полимербетонными.

Решетка защищает крупного от мусора.

Для максимальной эффективности следует организовать работу обоих типов дренажа. Линейный дренаж через отводы соединяют с ливневой канализацией, точнее сказать, отводят в тот же коллектор, что и ливневку.

Система линейного дренажа и ливневой канализации.

В местах, где планируется проезд тяжелого автотранспорта, дренажные каналы выполняют из бетона или металла. Хотя по правилам технологии основную нагрузку принимает на себя закрывающая декоративная решетка.

На фото — бетонные водоотводные лотки.

Если делать современную и эффективную водоотводную систему для нашего климата, инструкция для расчета будет достаточно сложной.

Цена работ и материалов тоже способна нанести ощутимый удар по бюджету. Зато в результате ваши дети вырастут в чистоте, а вас самих будет всегда тянуть домой, в это царство красоты и уюта!

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

• дренажная система в грунте;
• близлежащий водоем любого типа;
• различные овраги;
• частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

• минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
• исключает риск затопления подвальных помещений;
• осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

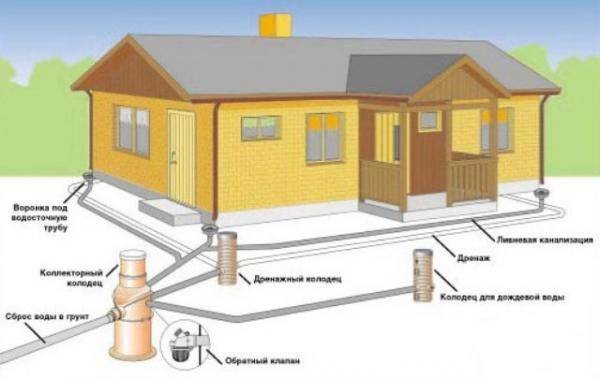

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

• люк;
• пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Советы

Для самостоятельного монтажа полимерного колодца на участке нужно соблюдать простую инструкцию, тогда не придется прилагать особых усилий:

• вырыть котлован, подходящий под размер выбранного колодца;
• его дно необходимо выровнять песчаной подушкой;
• далее следует установка днища конструкции;
• монтаж полимерпесчаных колец, включая обработку стыков герметиком или битумной мастикой – первое кольцо укладывается гребнем вниз, а на последнее надевается переходник, похожий на конус;
• после этого идет установка люка или крышки.

Для монтажа колодца понадобится металлический трос, чтобы закрепить конструкцию. Во время сезонных подвижек грунтов дополнительное крепление колодца к фундаменту с помощью тросов предотвратит всплытие бака.

Существует несколько дополнительных деталей, таких как лестницы (их применяют для быстрого доступа к колодцу), крышки (они помогают предотвратить попадание мусора внутрь), мусоросборная емкость (на внутренней поверхности колодца в ней собирается крупный мусор).

Стоит отметить, что эти конструкции не применяются для устройства колодца водоснабжения. Это связано с тем, что прямой контакт полимеров с питьевой водой недопустим, так как имеет токсичные свойства. Несмотря на это сфера использования очень широкая: канализационные и дренажные системы, обустройство кессона скважины и другое.

Технологические отверстия для коммуникаций можно делать как до начала монтажа колодца, так и по факту. Проще всего это сделать при помощи обычной коронки.

Нельзя не отметить, что отзывы о полимерных колодцах отличные. Пользователи отмечают для себя высокую надежность, долговечность, удобство в эксплуатации и качество. При сравнении с железобетонными, чугунными или другими аналогами очень многие отдают предпочтение именно полимерным. Возможность выбрать цвет люка также привлекает людей, ведь это очень удобно – сделать его более незаметным в траве, на земле или тротуарной плитке.

В заключение хочется отметить, что колодцы из полимерно-песчаного композита имеют целый ряд преимуществ перед аналогами как из железобетона, так и из других материалов. Благодаря этому они получили распространение не только среди владельцев частных домов, но и в различных сферах строительства. Конструкция станет отличным решением и альтернативой привычному и дорогостоящему железобетонному изделию.
