Особенности электрических двухконтурных котлов

Сколько стоит отопить дом электричеством

Существует правило – для отопления 10 м² площади нужно затратить 1 кВт электроэнергии. То есть формула для расчёта мощности котла проста и примитивна – общая площадь делится на 10 и умножается на 1 кВт. Но расчёты далеки от идеала. Сначала следует высчитать теплопотери дома. Для этого учитываются следующие моменты:

1. Материал строительства. Камень и кирпич дадут максимальные значения. Каркасный дом с прослойкой из стирола будет самым экономичным по потреблению тепла.
2. Далее учитывают толщину стен – кладка в три кирпича или брус в 200 мм способны удерживать тепло лучше, чем средние параметры.
3. Нужно замерить двери и стеклопакеты – через них выходит большое количество тепла, что, естественно, влияет на общее число.

Когда сумма теплопотерь известна, к ней прибавляют 20% от общего числа на случай сильных морозов и необходимую выработку горячей воды. Теперь можно выбирать электрический двухконтурный котёл для отопления дома, способный восполнить эти теплопотери.

Запас мощности нужен в том случае, если владельцы часто отлучаются из дома и им приходится отключать установку, а затем в авральном режиме разогревать помещение. Во всех остальных случаях, значение мощности чуть ниже требуемого поможет держать температуру внутри на оптимальном уровне постоянно, без резких перепадов.

Читатели захотят увидеть конкретную стоимость. На примере дома из кирпича в два этажа общей площадью 50 м² опишем процесс подсчёта:

1. Считаем площадь стен, если стандартная высота потолков равна 2,5 м – на два этажа получаем 140 м². Конечно, следует вычесть количество окон и дверей – приблизительно 8 м². Итого – 132 м².
2. Толщина стен учитывает не только строительный материал, но и применённый утеплитель. Его толщина составляет 50 мм, если речь идёт о производных стиролах.
3. Полы и потолки также должны быть утеплены. Его площадь составляет 300 м².
4. Теперь нужно найти потери тепла для стен и пола по формуле Q = S (пл.) х (tв — tн), где S – площадь стен или пола, а температурная разница от +18 до -25 показывает комфортные значения и наружные. Итак, для стен это значение будет равно 5676 Вт, или 5,7 кВт. Для пола – 12900 Вт или 12,9 кВт. Суммируем и получаем 18,6 кВт/час – требуется на восполнение теплопотерь.
5. Теперь нетрудно подсчитать стоимость электроэнергии – 18,6*8 часов работы*30 дней в месяце*3,5 рубля по тарифу 2015 года, получаем в итоге 15 тыс. 624 рубля/месяц.

Это, конечно, дорого. Поэтому прежде чем задумываться о приобретении электрического котла для отопления, стоит рассмотреть другие варианты, пусть и с использованием электрических сетей – например, ИК-системы обладают большим КПД и другим принципом действия, следовательно, уменьшение нагрузки в блоке управления позволит создавать комфортную температуру дома без большого расхода.

5 Обзор производителей

Современный рынок представлен большим количеством отопительной техники от разных производителей. Наиболее качественной продукцией считаются изделия компаний из Германии и Италии. Немного хуже делаются котлы в Словакии, Чехии и Польше. На бюджетном рынке с ними конкурируют и отечественные производители ЭВАН, ZOTA и РусНИТ.

Компания Bosch имеет собственные исследовательские центры, направленные на улучшение и повышение надёжности работы своих котлов.

Экономными двухконтурными электрокотлами на 220 В для отопления дома считаются изделия, произведённые в Италии. Их конструкции выделяются различными усовершенствованиями в области электроники, позволяющими экономно использовать электроэнергию. Российские же котлы привлекают доступной ценой и неприхотливостью в ремонте. При этом отмечается их способность работать даже при пониженном напряжении. Например, торговая марка ZOTA (Красноярский завод) предлагает котлы не только для домашнего применения, но и производственных помещений. И по отзывам потребителей особых претензий к их работе нет.

Из компаний следует отметить модели, выпускаемые фирмами: Dakon, Buderus, Kospel, Protherm, Vaillant. Последняя компания является самой покупаемой маркой в Европе. Её заводы расположены в Германии, Италии, Франции и Китае, причём котлы, производимые в Китае, предназначены только для внутреннего рынка этой страны. Фирма существует уже более 140 лет, и её продукция не вызывает никаких нареканий.

Конструкционные характеристики

Отопительный прибор состоит из двух теплообменников (для отопления и горячей воды), регулировки температуры и горелки. Такое строение обеспечивает качественную и надежную работу оборудования и легкость в эксплуатации.

Благодаря двум контурам система обеспечивает весь дом отоплением и постоянной горячей водой. В целях безопасности отопительный котел перекрывает подачу газа, если пламя отсутствует.

Виды котлов

Настенные двухконтурные котлы отопления могут встречаться в двух видах:

• битермические;
• дуотермические.

Первый тип представляет собой конструкцию из двух стальных трубок, расположенных одна в другой. Внутренний контур обеспечивает горячее водоснабжение, внешний – отопление. Такая система очень эффективна. Дуотермические котлы состоят из двух контуров теплообмена. В каждом резервуаре есть прочная трубка из меди, которая, нагреваясь, отдает тепло в обе системы (ГВС и отопление). Тогда расход тепла минимизирован.

Мощность

Выбирая отопительный прибор, особое внимание нужно уделить показателям мощности. Традиционно норму можно рассчитать по формуле: 1 кВт х 10 м2

Двухконтурный котел должен иметь мощность не менее 24 кВт. Это обеспечит комфортные условия в любое время года.

Не стоит беспокоиться о чрезмерном расходе топлива, если площадь квартиры меньше 240 м2: устройство затрачивает ровно необходимое количество газа для обогрева помещения.

Объем бака и тип горелки

Средний объем бака для воды составляет от 30 до 60 л. Если расход воды гораздо больше (актуально для частного дома), нужно устанавливать дополнительный бойлер. Стандартный котел обеспечивает до 15 л горячей воды при температуре 35С°. Конструкция рассчитана таким образом, что даже в холодное время года температура будет настроена на максимальный комфорт.

В современном оборудовании для отопления применяют два типа горелок: открытая и принудительная. Наиболее экономичный первый вариант, поскольку на него затрачивается минимальное количество энергии.

Теплообменник и расход газа

Главным критерием при выборе теплообменника является материал. Самым распространенным металлом считается чугун. Ему свойственна долговечность (при правильной эксплуатации) и высокая теплопроводность. Большой вес металла и хрупкость – основные недостатки устройства отопления. Стальные теплообменники более легкие, надежные, а при хромировании еще и устойчивы к коррозии.

Расход газа связан с мощностью котла. Чем больше мощность, тем выше потребность в топливе, а значит, устройство будет затрачивать больше газа.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

• Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
• Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Двухконтурный электрический котел ГВС и отопление

Также спланировать бюджет ежемесячных расходов на его обслуживание.

Двухконтурные электрические котлы — плюсы и минусы

Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.

При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.

Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.

Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.

Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.

И все же главным преимуществом изделия является компактность и доступный монтаж.

Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.

Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.

А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!

В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!

Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.

Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания — это надежное подключение котла к электричесокй сети.

В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.

Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.

Для дополнительного, комфортного обогрева комнаты в вашем доме с помощью электричества — подойдет камин электрический угловой. Поверьте, он впишется в любой интерьер.

Схема электроотопления частного дома описана по адресу:  http://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Как перед приобретением подсчитать свои расходы на эксплуатацию отопления?

Расчет можно произвести исходя из практичных показателей, например, чтобы отопить 10 кв. м. помещения, то расход электроэнергии составит около 1 кВт.

Кроме того, если в доме планируется установка двухконтурного котла, чтобы обеспечить подогрев и подачу горячей воды, то потребуются дополнительные резервы мощности.

Сделать оптимальный подсчет также помогут среднестатистические показатели расхода воды сопоставимые с техническими возможностями электрокотла.

Зная среднестатистические данные о нагреве воды электрокотлом, и подсчитав все расходные точки воды в доме, можно достаточно точно расчитать необходимые объемы котла для обеспечения горячего водоснабжения.

Двухконтурный электрокотел подключается к обычной электрической сети. При этом котел оборудован автоматикой, благодаря которой он сначала включает функцию нагнетания температуры в теплоноситель, а потом переходит в дежурный режим и лишь поддерживает постоянную температуру.

Котел электрический двухконтурный настенный отопительный

Очень мощные котлы настолько велики, что их устанавливают только на пол. Но такие котлы используют достаточно редко.

Самый распространённый вид электрокотлов – настенные.

Не стоит думать, что маленьким настенным котлом можно отопить только небольшой дачный домик!

На самом деле такие приборы могут быть мощностью 10-12 кВт, что подходит для отопления дома площадью 100 – 120 м2, а это крупный, многокомнатный дом.

Тем более, если агрегат покупается, как резервный источник энергии, можно приобрести модель чуть меньшей мощности.

Прежде, чем приобретать дорогостоящий импортный прибор, узнайте, какое напряжение на самом деле выдаёт сеть в вашей местности. Если это 150-180, вместо положенных 220 В, то некоторые котлы тонкой настройки могут просто не запуститься.

Вместо заключения. Расходы на оплату ежемесячных счетов могут увеличиться на несколько тысяч, а могут на десятки тысяч.

Электрокотел настенный в интерьере кухни

Чтобы использование электрокотла не превратилось в неподъёмный груз, нужно правильно подобрать мощность и выбирать программируемые модели (они позволят снижать температуру, когда вас нет дома или в тёплые дни).

И ещё. Не стоит верить утверждениям, что электрические котлы «экологически чистые». Конечно, сами они не выделяют в атмосферу вредных веществ, это за них делают электростанции. Ведь не просто так проводится политика сокращения энергопотребления, перехода техники на класс «А», и замены лампочек на энергосберегающие.

Виды двухконтурных котлов

В зависимости от места монтажа бывает котел электрический двухконтурный настенный и напольный. По конструктивным особенностям все агрегаты делятся на ТЭНовые, электродные и индукционные.

Электрокотел ТЭНовый

Принцип работы этого прибора схож с кипятильником. В качестве нагревательного элемента в нем используется ТЭН. Количество ТЭНов зависит от мощности агрегата. Циркуляция теплоносителя проточная или принудительная.

Преимущества ТЭНовых котлов:

• приемлемая цена;
• привлекательный дизайн;
• в качестве теплоносителя можно использовать антифриз;
• приборы полностью автоматизированы.

Главный минус таких котлов кроется в образовании накипи на ТЭНах, что существенно снижает эффективность работы прибора. В связи с этим через определенный срок нагревательные элементы придется заменять. Для продления срока службы ТЭНов в воду добавляют смягчающее средство.

В этом устройстве в качестве нагревателя выступают специальные электроды, подающие электрический ток теплоносителю. Нагревание жидкости происходит за счет ее внутреннего сопротивления. Электрический ток приводит к расщеплению молекул теплоносителя с последующей их ионизацией. Заряженные частицы движутся к электроду с нужной полярностью, что приводит к быстрому нагреванию теплоносителя.

Преимущества двухконтурного нагревательного оборудования:

1. Компактные размеры и небольшой вес прибора позволяют монтировать его на стену.
2. Приемлемая цена – еще одно достоинство таких агрегатов.
3. При утечке теплоносителя котел автоматически отключается, что гарантирует его безопасность.

Минусов у котлов электродного типа больше:

• предъявляются высокие требования к чистоте и химическому составу теплоносителя;
• нельзя использовать антифриз;
• если скорость движения теплоносителя в контуре упадет, то котел мгновенно перегреется;
• электроды нуждаются в регулярной замене, потому что быстро изнашиваются.

Индукционный нагревательный прибор

Для преобразования электрического тока в тепловую энергию в индукционном котле установлена катушка индуктивности. Передача энергии между первичной и вторичной обмоткой происходит под действием индукционного поля. Это вызывает нагрев теплового носителя. Вода, циркулирующая в змеевике, нагревается от стенок корпуса вокруг индукционной катушки.

Плюсы индукционного котла:

1. Главное достоинство такого нагревательного оборудования в том, что жидкий теплоноситель не контактирует с нагревательным элементом. Благодаря этому повышается срок службы прибора.
2. Кроме этого, в таком агрегате можно использовать любой тепловой носитель.
3. Дополнительное преимущество – высокая электро- и пожаробезопасность.

Рекомендации по эксплуатации

• лучше именно осуществлять установку электрического котла во время ремонта, что позволит существенно сэкономить время на монтаже;
• если монтаж котла осуществляется уже в существующую отопительную систему, то ее необходимо очень тщательно промыть при помощи специальных средств;
• электрокотлы также выгодно использовать в качестве дополнительного варианта обогрева помещения;
• если нет опыта по установке электрического оборудования, то лучше доверить его монтаж специалистам;

• при применении системы открытого типа не будет лишним осуществить монтаж запорной арматуры;
• на обратной части отопительной системы лучше всего установить фильтр;
• заземление проводить лучше всего при помощи кабеля, выполненного из меди; его сечение должно составлять четыре миллиметра;
• если котел является электродным, то для максимально эффективной работы он должен быть оборудован воздухоотводчиком, манометром и обратным клапаном;
• обязательно следует оставить с одной стороны место для того, чтобы проводить технические работы при обнаружении каких-то неисправностей котла;

• перед установкой электрокотла следует четко определиться с его типом и функциональностью, следует просчитать, какое именно решение будет лучше всего; конечно, электрическое отопление – это не самое экономное, но выбор правильного котла поможет существенно сэкономить;
• следует определить перед покупкой необходимую мощность котла; нет смысла переплачивать за слишком мощную модель, если все равно не будет полностью использоваться ее потенциал;
• существуют модели, которые могут быть подключены к сети как 220 вольт, так и 380 вольт. Но все равно следует перед покупкой четко знать допустимую потребляемую мощность для дома;
• лучше сразу покупать полностью укомплектованные модели, чтобы потом не пришлось тратиться на те же самые элементы, но уже по высшей цене;
• обязательно нужно установить фильтр, который очищает тепловой носитель в отопительной системе, что даст возможность существенно продлить время работы системы;
• еще до монтажа котла необходимо уделить максимум внимания системе безопасности, которая будет защищать устройство от падения или слишком большого увеличения давления теплового носителя в системе;
• чтобы сэкономить, можно приобрести котел, где мощность регулируется ступенчато, что дает возможность использовать лишь часть его ресурса весной или же осенью; лучше всего подобное решение реализовано в моделях, где установлены автоматические программируемые блоки управления.

Установка электрического котла – это очень ответственный процесс, который должен осуществляться исключительно специалистами. Если же говорить об электрокотле как об источнике отопления, то он является отличным решением для любого частного дома или помещения. Но к выбору такого оборудования следует относиться крайне ответственно, чтобы оно не стало причиной появления серьезной статьи расходов в семейном бюджете в отопительный период и отопление такого типа не оказалось неэффективным решением. Стоит учитывать много факторов, чтобы осуществить правильный выбор. Следует ознакомиться с самыми популярными моделями от известных производителей, чтобы приобрести оптимальный вариант электрического котла.

Способы нагрева воды

В зависимости от способа нагрева воды все электрокотлы подразделяются на:

• электродные;
• тэновые;
• котлы с наличием инфракрасного нагревателя.

В электродных нагревание воды происходит в результате прохождения через нее переменного тока.

Электродные котлы обладают способностью автоматического отключения при утечке теплоносителя, коротких замыканиях и излишнем повышении температуры.

Устройства для систем отопления с инфракрасным нагревателем являются достаточно выгодными, они способны функционировать в полностью автоматическом режиме.

В тэновых устройствах нагрев осуществляется посредством использования больших тэнов, принцип работы которых схож с работой обычного кипятильника. Они отличаются высокой степенью надежности.

Настенный

Двухконтурные котлы отопления для закрепления на стене привлекают гораздо больше внимания. Их легко вписать в обстановку, в состав имеющейся кухонной стенки, чтобы не занимать пространство на полу, которое больше подойдет для установки рабочих поверхностей и такой бытовой техники, как духовой шкаф, раковина, посудомойка и стиральная машинка.

Малый вес настенного двухконтурного котла поясняется использованием проточных теплообменников. Сказывается это только на снижении общей теплоемкости системы отопления. Для горячего водоснабжения все остается без изменений в сравнении с напольными вариантами.

В настенном исполнении можно встретить:

• Котлы мощностью до 6 кВт с накопительной емкостью 40-80 литров и расширительным баком.
• Котлы мощностью 6-12 кВт прямоточного типа с расширительным баком.
• Котлы мощностью от 12 до 24 кВт с прямоточным теплообменником без расширительного бака и теплоаккумулирующей емкости.

Более мощные устройства рассчитаны на установку в производственных помещениях или в составе отопления офисных и общественных зданий.

Уже при выборе подходящей модели двухконтурного котла отопления следует предусмотреть место для его установки и, уже отталкиваясь от допустимой нагрузки на стену, подбирать оптимальный вариант

Если требуемая мощность или дополнительные элементы требуют большей массы агрегата, то лучше обратить внимание на напольное исполнение

Подключение труб отопления, холодной и горячей воды осуществляются снизу котла. Это дает возможность скомпоновать трубы самым удобным и наглядным образом и даже спрятать часть в стенах, выполнить аккуратный заход в стяжку при нижней разводке.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!

Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

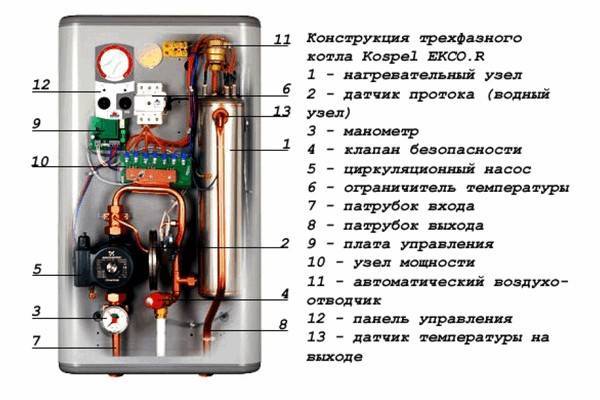

Устройство и составные части

В конструкцию котла входят:

• теплообменники, обычно с ТЭНами. Кроме ТЭНовых котлов существуют также электродные (что такое электрические котлы отопления энергосберегающие электродные) и индукционные (что такое индукционный электрический котел), но они редко встречаются в двухконтурном исполнении, дороже стоят и не слишком практичны. Эти модели лучше приобретать в одноконтурном варианте;
• клапан-воздухоотводчик;
• устройство контроля уровня жидкости;
• контроллер давления;
• предохранители;
• краны;
• встроенный терморегулятор.

Котел оснащен патрубками для подвода-отвода воды. В комплектацию обычно входят расширительный бачок и циркуляционный насос. Лучше приобретать такой полный комплект, т.к. это элементы необходимые, а доставлять их по отдельности обойдется дороже.

Теплообменник для ГВС обычно проточного типа. Основной режим работы котла – отопление. Горячая вода включается только при открытии крана.

В этом случае срабатывает встроенный датчик, энергия перенаправляется на ГВС. Другой вариант – бойлер косвенного нагрева. Когда температура в нем падает, клапан-трехходовка пропускает горячий теплоноситель в бойлер.

При достижении нужной температуры клапан перекрывает подачу, система опять работает только на отопление.

Еще одна полезная опция – дистанционное управление через интернет или по мобильному телефону: запустить котел можно, например, при выходе с работы.

Видео о том, как выбрать электрический котел.

https://youtube.com/watch?v=asmWZcnzsUs

Виды двухконтурных электрокотлов

Электрокотел двухконтурный может иметь две вариации в зависимости от мощности – трехфазное и однофазное подключение.

Если мощность отопительного котла более двенадцати киловатт, то он будет только трехфазным.

По типу расположения котлы бывают напольные и настенные. Напольные модели имеют мощность более 60 киловатт. Размещение на полу объясняется большими размерами устройства.

Настенный котел имеет небольшие габариты. Такие модели зачастую приобретают для установки и эксплуатации в загородных домах и коттеджах или небольших помещениях.

Согласно инструкции к электрическим котлам, их можно использовать в квартирах, дачах и загородных домах, частных домах, производственных и офисных помещениях, школах, больницах, фермах, складах, теплицах и автомойках.
