Создание самодельного электродного котла своими руками: выбор материалов, схема монтажа + фото

Инструкция по сборке самодельного электродного котла

В качестве корпуса для электрического котла отопления своими руками используем трубу с внутренним сечением около 50 мм и длиной в 40 см. Кроме того, понадобится цельный стержень диаметром 20 мм и длиной 30 см, а также два переходника с нарезанной внутренней резьбой. В торце стержня высверливаем глухое отверстие с резьбой под болт Ø10 мм.

Подготавливаем патрубки. 1 мы будем приваривать в торцевой части трубы, а другой — сбоку. Чтобы боковой патрубок идеально прилегал к трубе, его подрезают болгаркой, а затем дошлифовывают круглым напильником.

Прорезаем отверстия для патрубков. Если нет резака, то по окружности можно просверлить много мелких отверстий. До идеала работы доводят надфилем и круглым напильником. Отверстие для бокового патрубка необходимо расположить в 10-15 мм от края трубы.

На следующем этапе необходимо приварить патрубки к трубе. Чтобы их не повело, сначала делают точечную сварку в нескольких местах, а затем — накладывают сплошной шов.

Подготавливаем платформу для электрокотла. Для этого можно взять лист стеклотекстолита толщиной 2 см и вырезать кусок 120×120 мм с помощью ножовки по металлу. Затем в этой платформе необходимо просверлить одно отверстие по центру, и четыре — по периметру. Сечение отверстий должно составлять 10-12 мм.

Сквозь дырки по периметру будут пропущены крепления корпуса котла, а центральное отверстие предназначено для фиксации стального электрода.

Приступаем к фиксации корпуса для котла на платформу. Чтобы обеспечить надежное прилегание, на корпусе с 4 сторон можно приварить четыре гайки Ø12 мм. Сквозь них легко пройдут болты Ø10 мм.

Такие гайки нужно приваривать с небольшим отступом от платформы. Чтобы его обеспечить, необходимо накрутить на болты подходящие им по размеру гайки, продеть их в широкие гайки, и снизу еще раз зафиксировать более мелкими. Таким образом, будет легче выполнить сварочные работы.

На последнем этапе выполняем окончательную сборку котла. Для этого вырезаем резиновую прокладку сечением слегка больше внешнего диаметра котла. В ее центральной части выполняем отверстие и продеваем сквозь него электрод. Затем корпус устанавливаем на платформу и прикручиваем.

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора

При некачественном соединении на линии сварки будут появляться пузырьки.

Особенности эксплуатации

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

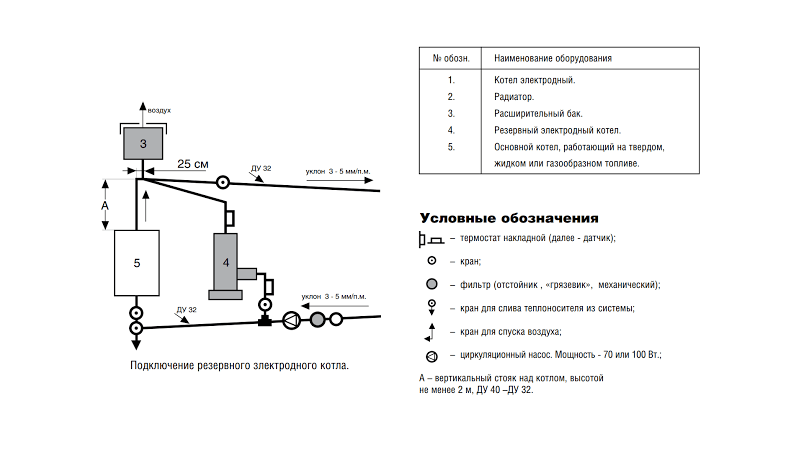

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

• наравне с другими отопительными котлами;
• однофазно;
• для трехфазного котла;
• подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь. Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Пошаговая инструкция как по изготовлению

Как изготовить котёл

Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.

Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:

• бытовой сварочный аппарат;
• металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
• металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
• патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
• боковые заглушки;
• для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
• прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
• втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.

При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары. Это неизбежно приводит к активному образованию накипи на одном из электродов

Это неизбежно приводит к активному образованию накипи на одном из электродов.

Порядок действий для сборки нагревательной установки

После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:

1. Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
2. Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
3. Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
4. Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
5. Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
6. Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
7. Встройте собранную установку в имеющуюся отопительную систему.

Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.

Обобщение по теме

Фирма Галан ориентируется только на спрос, поэтому в продаже можно найти ограниченное количество серий отопительного оборудования. Каждая модель строго рассчитана на определенную площадь, что указано в техническом паспорте изделия. Для городских квартир больше всего подходят модели из серии «Очаг». Они специально создавались для этих целей. Для отопления больших производственных площадей выпускаются модели из серии «Гейзер» и «Вулкан».

Для отопления частного дома нередко применяются газовые или дизельные котлы достаточно большой мощности. Однако для большинства городских квартир их применение не слишком целесообразно, да и установка такого котла в квартире требует специальных разрешений или отдельного помещения. В то же время, система Галан занимает мало места, не требует никакой энергии, кроме электрической, и идеально подходит для отопления небольших помещений.

Установка электрического котла

Наш самодельный электродный котел готов, осталось проделать последние шаги:

• Смонтировать котел и подключить его к отопительной системе;
• Заполнить систему теплоносителем и проверить ее герметичность;
• Выполнить электрические подключения.

Проверка системы отопления под давлением проводится с помощью специального аппарата, называемого опрессовщиком.

Электродные котлы монтируются в вертикальном положении, таким образом, чтобы электрический вывод для подключения центрального электрода находился снизу. Соединяем входные и выходные патрубки с отопительной системой, после чего заполняем отопительную систему теплоносителем. Внимательно просматриваем все соединения на предмет протечек. Если есть возможность, следует проверить герметичность смонтированной самостоятельно системы отопления под давлением – максимальный показатель для подобных систем составляет не выше трех атмосфер.

Если с герметичностью все нормально, приступаем к электрическим подключениям. Так как мощность нашего котла составляет больше 3 кВт, протягиваем от электрического щита отдельную электрическую линию

Обратите внимание, что ставить УЗО не нужно – они не работают совместно с электродными котлами. Фаза подключается к центральному электроду, ноль – к корпусу. Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта)

Заземление рекомендуется подсоединять медным проводом сечением 4 мм

Сюда же, к корпусу, подключается заземление (для этого к корпусу нашего котла приварены два болта). Заземление рекомендуется подсоединять медным проводом сечением 4 мм.

Электродные котлы вырабатывают большое количество гидролизных газов. Поэтому отопительная система, работающая на таких котлах, должна оснащаться спускником воздуха.

Подача электроэнергии на котлы осуществляется в ручном режиме или с помощью специальной автоматики. Потребляемая мощность замеряется амперметром. Здесь нужно проследить, вышло ли оборудование на рабочий режим. Если учесть, что мощность котла составляет 4-5 кВт, то сила тока в цепи должна составлять от 18 до 22 А (при питающем напряжении 220 Вольт). Если сила тока недостаточна, в теплоноситель добавляется раствор соды или соли.

Плюсы и минусы электродных котлов для отопления

Несмотря на противоречивые отзывы владельцев, нельзя не отметить очевидные преимущества электродных установок:

• Конструкция котла обеспечивает компактность и простоту подключения.
• Небольшие габаритные размеры позволяют использовать агрегаты в качестве дополнительных или резервных теплогенераторов, включаемых независимо от основного по мере необходимости.
• Для установки котла не требуются проект и согласование.
• При утечке теплоносителя прибор не выйдет из строя и может продолжать работу сразу после устранения неполадок.
• Электродные котлы не восприимчивы к перепадам напряжения в электросети.
• Отсутствие вредных выбросов, и мощных электромагнитных полей.

Перечень преимуществ действительно весом, однако наряду с ними, следует отметить и некоторые объективные недостатки:

• Применение электродных устройств не целесообразно при наличии в отопительной системе радиаторов из стали или чугуна. Эффективную работу могут обеспечить только биметаллические батареи и высококачественные радиаторы из алюминия, что существенно увеличивает стоимость отопительного контура.
• Высокие требования к качеству и химическим свойствам теплоносителя. Используемая жидкость должна обеспечивать оптимальные условия для электролиза.
• Установка электродного котла возможна только в замкнутый контур, что влечет за собой дополнительные затраты на герметичную расширительную емкость, клапан аварийного сброса давления и воздухоотводчик.
• Максимальная температура нагрева теплоносителя не должна превышать 85С.

Тщательно проанализировав все недостатки агрегата, можно прийти к выводу, что все они связаны с качеством и химическими свойствами теплоносителя.

Лучшие известные производители и модели: характеристики и цены

Галан

Наиболее распространенный российский производитель электродных котлов. Имеет самый широкий модельный ряд и варианты мощности: от маломощных 2-3 кВт-ных моделей для обогрева небольших помещений до мощных 36 кВт-ных ионных котлов. Электрокотлы отличаются одними из наиболее бюджетных ценами быстрым нагревом, бесшумной работой. Из недостатков – ступенчатая регулировка мощности и дорогой, рекомендуемый производителем, теплоноситель (около 2 200 рублей за 20 л).

Модельный ряд представлен не только компактными «Очаг», «Гейзер» и «Вулкан», но и моноблочными «Галакс», в корпус которых уже установлены расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и манометр.

Стоимость: 4 000-13 000 руб. за компактные и 29 000-30 000 за моноблочные модели.

ЭОУ

Еще один российский производитель, аббревиатура расшифровывается как «Энергосберегающие отопительные установки».

Модельный ряд представлен электрокотлами мощностью от 1 до 36 кВт. Электродные ЭОУ отличаются долговечностью (заявленный производителем срок службы и вовсе 30 лет) и функционированием от обычной водопроводной воды. Недостатками являются посредственная автоматика, более высокие цены и посредственная доступность, поскольку производитель представлен в самой малой части магазинов рынка отопительного оборудования.

Стоимость: 4 600-15 000 руб.

Beril

Известный латвийский производитель SIA “BERIL”. Несмотря на более высокую стоимость, электродные котлы Beril являются одними из лучших для отопления частного дома, поскольку отличаются высокой надежностью, качеством сборки и главное – многофункциональной экономичной автоматикой. Имеется плавная поградусная регулировка мощности, несколько экономичных режимов работы, возможность подключения внешних датчиков температуры или GSM-модуля, статистика потребления электроэнергии.

Также имеются характерные ТЭНовым моделям защита от перегрева и режим предотвращения замерзания.

Стоимость: 4 450-25 000 руб.

Котерм

Еще один российский производитель отопительного оборудования. Наиболее удачной моделью считается Котерм «Дачник М», отличающейся максимально компактными размерами, качеством сборки и надежностью, быстрым нагревом теплоносителя. Известные недостатки – это посредственная автоматика со всего лишь 3-х ступенчатой регулировкой мощности и ограниченным функционалом, а также необходимость использования исключительно фирменного теплоносителя Котерм Эко.

Стоимость: 8 800-11 000 руб.

Преимущества и недостатки электродных котлов

Минусы:

• необходима большая мощность электричества для подключения;
• высокая стоимость электричества;
• низкий уровень электробезопасности;
• нестабильность электроснабжения.

Но появления всех вышеназванных минусов можно избежать и тогда котел получить немало преимуществ.

Плюсы:

• возможность управлять системой через Интернет;
• автономное отопление;
• компактность системы;
• невысокая цена оборудования;
• возможность подключения горячего водоснабжения;
• легкость монтажа;
• пожаробезопасность;
• не требует отдельного помещения;
• экологическая чистота;
• бесшумность работы.

Принцип работы ионного котла отопления, конструкция, преимущества и монтаж

Часто при планировании автономной системы отопления выбор останавливается на традиционных источниках тепла – газовых или твердотопливных котлах. Что делать в ситуации, когда монтаж подобного оборудования невозможен? Появившиеся недавно ионные котлы отопления могут не только оптимально решить вопрос обогрева помещения, но и займут минимум пространства при монтаже. Их основным преимуществом является новаторская методика нагрева воды в системе отопления.

Конструкция и принцип работы ионных котлов

Работа отопительных элементов данного типа основана на хаотичном движении ионов воды во время прохождения ее между активными элементами котла – анода и катода. Электрический ток, протекающий между ними, ускоряет движение ионов, тем самым поднимая общую температуру воды. Общая схема работы показана на рисунке:

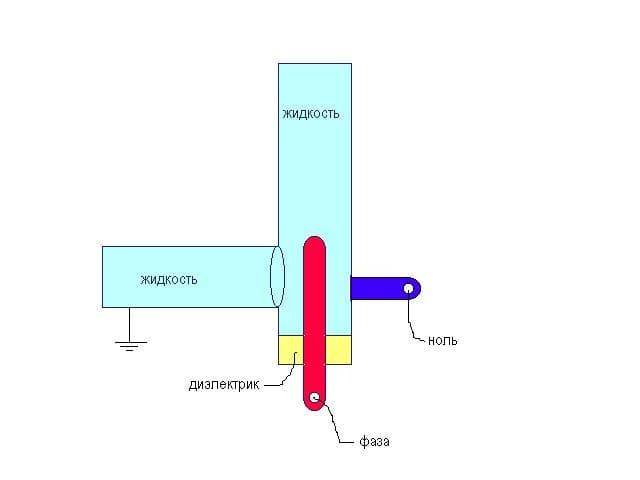

Схема работы ионного котла

Но не стоит обманываться простотой конструкции. Собрать надежный и безопасный ионный котел полностью в домашних условиях не получится. Для производства катода и анода используется специальный материал, который не подвержен коррозийному воздействию и имеет высокую механическую прочность. Корпус котла должен быть полностью герметичен, так как малейшее несоответствие стандартного соединения с разводкой труб может привести к прорыву.

Стандартная комплектация состоит из самого элемента отопления, термостата для регулировки температуры и защитного реле.

Преимущества

Особенностью использования данного типа нагревателя является его компактность и возможность создания нескольких замкнутых отопительных систем в одном помещении. Преимущества использования ионных котлов отопления:

• Габаритные размеры позволяют установить его в любом месте отопительной системы.
• Высокий КПД (до 99%). Монтаж катода и анода непосредственно в системе отопления сводит потери энергии к минимуму.
• Площадь обогрева 1 кВт потребляемой энергии составляет около 20 м.кв.
• Малое время нагрева воды в системе. Благодаря низкой инертности запуска, вода в батареях прогреется до нужного уровня за короткое время.
• Высокая степень защиты от перепада напряжения в сети. Так же котел не выйдет из строя при «холостой» работе – отсутствии воды в системе.

Благодаря вышеописанным преимуществам, ионные котлы отопления могут устанавливаться как в частных домах, так и в квартирах.

Монтажная схема

Подключение ионного нагревательного элемента не требует специальных монтажных навыков. Для проведения пуско-наладочных работ можно ориентироваться по самой простой схеме, представленной на рисунке:

Общая схема подключения ионного котла

Для монтажа потребуется:

Ионный котел. Для того, чтобы выбрать котел оптимальной мощности необходимо знать параметры обогреваемого помещения. Рассмотрим вариант 2-х комнатной квартиры (48 м.кв., высота потолков 2,6 м.) с хорошей теплоизоляцией. Рассчитаем общий объем помещения:

48*2,6=125 м³.

Потребляемая мощность для обогрева 1 м³ ионным котлом составляет 0,025 кВт., т.е. для комфортной температуры в квартире будет достаточно установить в систему отопления котел мощностью 3 кВт.

1. Шаровой вентиль необходим для перекрытия воды в случае непредвиденной поломки или замены воды в системе.
2. Циркуляционный насос обеспечивает движение воды в системе для равномерного распределения по теплоносителям.
3. Фильтрующий элемент препятствует попаданию в емкость котла загрязняющих элементов из отопительной системы (ржавчина, накипь.).
4. Для слива воды используют сливной кран, расположенный в самой низкой точке обратной трубы.
5. Расширительный бак необходим для компенсации расширения воды во время ее разогрева до нужной температуры.
6. Модуль автоматического включения котла произведет запуск системы согласно заданным параметрам.
7. Воздухозаборник.

Следует обратить внимание, что для нормального функционирования ионного котла отопления необходима вода строго определенной плотности. При монтаже в уже работающую до этого систему необходимо заменить всю жидкость, а в новую добавить специальный ингибитор

Вода должна быть дистиллированная.

Для первых 120 см соединения котла с системой применять стальные (но не оцинкованные) трубы.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

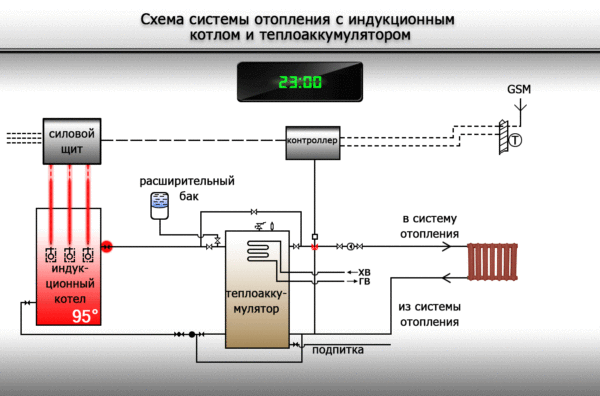

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Контроль горелки

Достаточно распространенными датчиками контроля пламени горелки стали приборы LAE 10, LFE10. Что касается первого прибора, то он применяется в системах, где используется жидкое топливо. Второй датчик более универсален и может применяться не только с жидким топливом, но и с газообразным.

Чаще всего оба эти устройства применяются в таких системах, как двойная система контроля горелок. Может успешно применяться в системах жидкотопливных воздуходувных газовых горелок.

Отличительной особенностью данных устройств стало то, что можно устанавливать их в любом положении, а также крепить непосредственно к самой горелке, на пульте управления или же на распределительном щите

При монтаже этих устройств очень важно правильно уложить электрические кабели, чтобы сигнал доходил до приемника без потерь или же искажений. Чтобы этого достичь, нужно укладывать кабели от этой системы отдельно от других электрических линий. Также нужно использовать отдельный кабель для этих датчиков контроля

Также нужно использовать отдельный кабель для этих датчиков контроля.

Во время использования любого теплового оборудования, работающего на природном горючем, всегда нужно крепко помнить о высоком риске воспламенения или даже взрыва этого природного горючего вещества.

Такая беда может произойти в ситуациях, при которых может потухнуть огонь или факела по какой-либо причине. Если газовая смесь будет продолжать поступать во внутреннее пространство агрегата или внешнее пространство вокруг него, будет достаточно одной искры открытого огня для того, чтобы произошел пожар или даже взрыв.

Самой частой причиной подобных случаев является отрыв пламени с последующим затуханием. Это происходит при его смещении от выхода в направлении потока газовой смеси. В итоге топка заполняется газом, что приводит к хлопку или взрыву. Причина отрыва – превышение скорости потока смеси над скоростью распространения огня.

Блиц-советы

1. Организуя отопление помещения при помощи агрегата на электродах, можно сэкономить трижды: во-первых, на эксплуатации самого устройства благодаря его экономичности; во-вторых, на его установке, выполнив ее самостоятельно, следуя простым инструкциям и, в-третьих, соорудив его из собственных деталей. Второй и третий варианты позволяют сэкономить до половины затрат на сооружение отопительной системы, но не предусматривают гарантий на работоспособность и эффективность оборудования.
2. Для отопления больших по площади зданий, имеющих несколько этажей, рекомендуется использовать не 1 сверхмощный дорогой теплогенератор, а 2 или 3 устройства, соединенных между собой в 1 систему отопления.

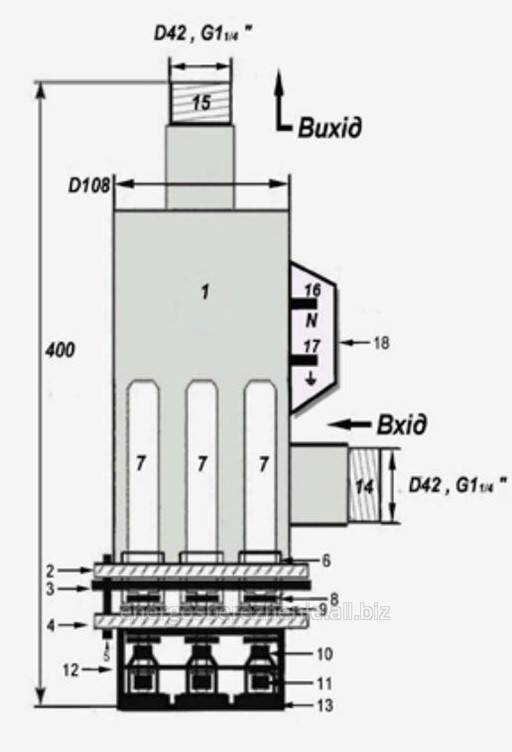

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

• Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
• Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
• Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
• Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
• В результате такого движения ионов и происходит быстрый нагрев теплоносителя.

• Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
• Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

• Электронными системами управления.
• Блоком защиты оборудования от скачков напряжения в электросети.
• Блоками автоматического запуска.
• Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.
