Как оборудовать водосточную систему в частном доме: Обзор +Видео

Какой цвет труб выбрать

Водосточные системы бывают двух типов: внутренние — для плоских крыш и наружные — для покатых. Соответственно этому используются трубы для внутреннего водостока или для наружного. Канализационные трубы выпускаются производителями в различных цветах. Делается это для того, чтобы покупателям было легче среди них ориентироваться. Так, канализационные трубы бывают серыми, белыми и коричневыми.

Серые трубы

Являются наиболее востребованными и распространенными. Производители рекомендуют использовать их для организации внутренних коммуникаций. Состав материала, используемого для изготовления этих труб, рассчитан на эксплуатацию в плюсовых условиях, поэтому такие трубы выдерживают высокие температуры, однако очень чувствительны к отрицательным. Кроме того, эти трубы менее адаптированы к физическим нагрузкам.

Использование серых труб при организации водостока возможно в регионах с мягким климатом, которым не свойственны суровые зимы. Такие трубы боятся механических нагрузок, поэтому желоба из них следует регулярно очищать от накопившегося снега.

Белые трубы

Как и серые, эти трубы предназначены для монтажа канализационных систем внутри дома. Их отличительной особенностью является то, что они способны выдерживать очень высокие температурные нагрузки, а также отлично поглощают звук стекающей воды. В остальном такие трубы ничем не отличаются от серых.

Водосток из пластиковых труб белого цвета будет долго служить в регионах с мягкими зимами, однако к высоким отрицательным нагрузкам, а также резким температурным перепадам такие трубы не готовы.

Рыжие трубы

Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.

Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.

Элементы

Функционирование системы обеспечивается соединением нескольких элементов таким образом, чтобы получилась надежная и прочная конструкция.

Водоприемные воронки

Именно в них попадает талая и дождевая вода, которая скапливается на поверхности кровли. Воронки могут быть изготовлены из разных материалов:

Обычно внутренний водосток монтируется на плоской кровле, в этом случае воронка должна быть плоской. Если установка происходит на скат, то СНиПом предусмотрена другая конструкция – с колпаком.

Важные параметры – это диаметр детали и количество воронок на поверхности кровли.

Подробнее о воронках для внутреннего водостока можно узнать из видео

Отводящие трубы

Этот элемент представляет собой трубопровод, по которому вода попадает из воронок в стояк. Движение воды осуществляется самотеком, поэтому монтаж отводящих труб следует проводить под уклоном.

Ввиду того, что трубопровод будет находиться внутри здания, соединение деталей выполняется путем сварки. Элементы, призванные компенсировать температурное расширение, не предусмотрены.

Основная характеристика отводящей трубы – это ее диаметр. Расчет этого показателя должен осуществляться, исходя из норм и требований, указанных в СНиП. Диаметр трубы должен совпадать с диаметром воронки.

Водосточный стояк

Вертикальный отрезок трубопровода, который монтируется внутри здания. Сверху он соединяется с отводящими трубами – именно так вода поступает в стояк. Внизу вертикальная труба уходит напрямую в ливневую канализацию. Диаметр трубы рассчитывается по СНиПу и обязательно соотносится с диаметром горизонтального трубопровода.

Во внутренних водосточных системах протечки особенно опасны, вот почему диаметр стояка и диаметр отводов должны совпадать. Это позволит создать герметичное соединение для обеспечения надежности водостока.

Крепежные элементы

Внутри здания трубы крепятся при помощи специальных кронштейнов. Одно из требований нормативов – это одинаковый материал креплений и водостока. То есть пластиковые трубы монтируются на пластиковые кронштейны.

Ревизионные отверстия

Необходимы для проведения проверок, профилактических осмотров водосточной системы и ухода за ней. Через ревизионные отверстия осуществляется чистка трубопровода.

Составлений проекта водосточной системы

Для частных домов наиболее распространенной является водосточная система наружного типа. Она более простая и ее не так сложно монтировать своими руками. Однако и ее установке предшествует проектирование. При составлении проекта необходимо учитывать вид и площадь крыши, материал кровли, финансовые возможности владельца, а также внешний вид дома.

Водосток Брно, Чехия

Эти показатели важны не только для определения количества необходимых элементов водосточной системы, но и материала, из которых они изготовлены.

1. Самым недорогим вариантом, который популярен в области жилищно-коммунального строительства, является водосток из оцинкованной стали. Но в частном строительстве этот материал не пользуется популярностью, так как подвержен коррозии и издает много шума во время дождя, а стыки между элементами не очень плотные и часто дают течь.
2. Более дорогим вариантом является водосточная система из металла с полимерным покрытием. Помимо цены, у нее есть еще один небольшой недостаток – ежегодно элементы рекомендуется покрывать антикоррозийной смазкой. Но при этом такой материал имеет множество цветов и устойчив к перепадам температур.

3. Легче всего осуществлять самостоятельный монтаж водосточной системы из пластика. Этот материал является наиболее подходящим вариантом для кровли из гибкой черепицы, так как с нее со временем смывается абразивная крошка, которая негативно сказывается на металлическом покрытии, но не влияет на пластиковое. Минусом пластиковых элементов является чувствительность к морозам.

4. Очень редко применяется медная водосточная система. Она долговечна и облагородит внешний вид дома, но является дорогостоящей. Медные водостоки применяются для элитного жилья.

Кроме выбора материла, на этапе проектирования необходимо определиться с количеством структурных элементов и схемой водосточной системы. Это зависит от конфигурации крыши и длины ее свеса:

• каждый скат должен быть оснащен желобом;
• если длина свеса не превышает 10 м, то достаточно одной водосточной трубы на конце каждого желоба;
• при более длинном свесе желоб должен иметь по водостоку на каждом конце.

На основе этих данных на бумаге составляется схема, отражающая все элементы водостока на вашем доме.

Материалы и инструменты

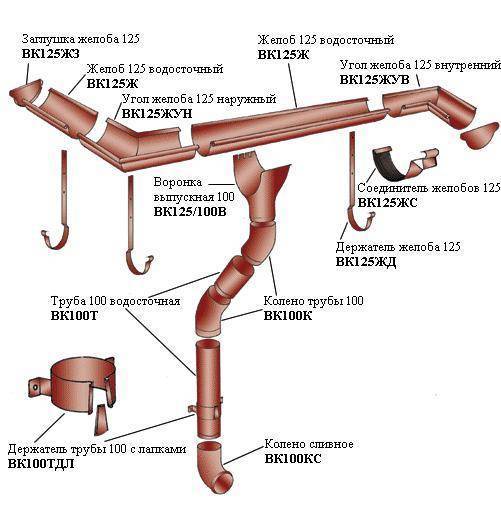

Составные элементы водосточной системы

После того как вы сделаете чертеж вашего дома с будущей водосточной системой, можете приступать к закупке материалов и подготовке необходимого инструмента.

В зависимости от конфигурации размеров дома и крыши вам могут понадобиться следующие элементы:

• желоба, которые могут быть полукруглого, прямоугольного и трапециевидного сечения;
• наружные и внутренние уголки для желобов;
• соединительные замки;
• заглушки;
• воронки;
• трубы для водостоков;
• поворотные колена для водосточных труб;
• отвод для слива;
• хомуты для крепления водостока (минимум по 1 на каждые 200 см трубы);
• крюки для монтажа желобов (по 1 на каждые 60 см пластикового или 80 см металлического желоба).

Инструменты для монтажа водосточной системы

Для комфортной и правильно выполненной работы понадобятся такие инструменты как:

• строительный уровень;
• мерная рулетка и простой карандаш;
• ножовка, нож с острым концом и лезвием
• молоток с резиновым и металлическим бойком;
• шуруповерт;
• саморезы.

И не забудьте подготовить надежную лестницу.

Можно ли сэкономить на водостоке?

Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.

Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб. Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений. Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.

Приспособление для изгиба

Проблемы могут возникать во время монтажа кронштейнов, фиксируемых к обрешетке стропильной системы. Эти кронштейны имеют вид длинных металлических полос, на одном конце которых есть полукруглый захват желоба.

Фото кронштейнов

Почему их сложно крепить?

1. Элементы должны обеспечивать равномерный наклон желоба по всей длине ската, категорически запрещаются возвышения или углубления.
2. Каждая крыша имеет различный гол наклона скатов, а кронштейны должны удерживать желоба в заданном положении. Их верхние кромки должны быть строго горизонтальными, желоб должен лежать на загнутых пластинах всей поверхностью. Причем углы загиба нужно делать одинаковыми для всех элементов одного ската. На сложных крышах скаты могут иметь различные уклоны, водосливная система должна учитывать эту особенность.

Шаг 1. Уложите на ровной поверхности кронштейны, количество зависит от общей длины желоба с учетом максимальных расстояний между точками фиксации.

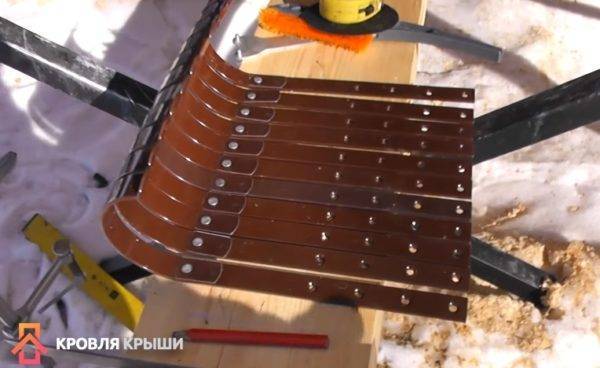

Разложенные кронштейны

Шаг 2. Сделайте разметку угла наклона желоба. Первый кронштейн самый высокий, последний самый низкий. К примеру, если длина ската пять метров, то разница по длине между первым и последним кронштейном три-четыре сантиметра.

Разметка крюков

Шаг 3. Проведите между крайними точками линию. На каждой полосе будет косая линия, но сгибать ее надо по прямой. Для этого с нижней точки косой линии при помощи прямоугольника проведите перпендикулярную. Повторите такие же операции со всеми кронштейнами.

Шаг 4. Подготовьте ровную доску толщиной примерно 4 см, длиной 30–40 см и шириной 15–20 см. В средней части доски фрезой проделайте канавку, ширина и глубина должна на 1–2 мм превышать размеры металлической полосы держателей. Это самая сложная часть изготовления приспособления, но при наличии необходимых деревообрабатывающих инструментов на подготовку доски уйдет не более пяти минут.

Шаг 5. Закройте канавку металлическими полосками, подойдут ненужные куски заводских держателей. Установите их три-четыре штуки с таким расчетом, чтобы в просвет легко проходила металлическая часть кронштейна.

Доска с канавкой и металлическими полосками

Заводской инструмент стоит примерно пять-шесть тысяч рублей, за такие деньги можно сделать его самому. Технология установки металлического и пластикового водоотвода почти не отличается, но есть незначительные особенности, вызванные техническими характеристиками материалов изготовления водосливных систем.

Использование приспособления

Монтаж водостока. Пошаговая инструкция

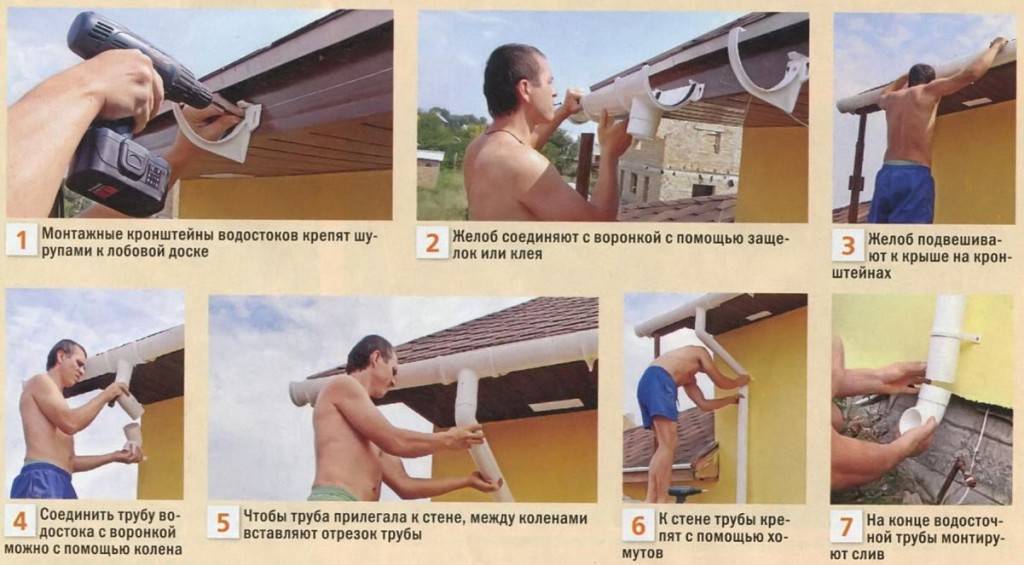

Монтаж водосточной системы

Установка водосточной системы начинается с высшей точки.

Шаг 1. Первым делом подготавливают крепежи для желобов или отмечают их будущее местоположение. Этот этап, как и сама установка крепежей, происходит до монтажа кровли. Крепления можно монтировать к лобовой доске или стропилу.

В первом случае можно применять простые металлические кронштейны. Места их установок отмечают на лобовой доске, чтобы соблюсти необходимый уклон в 2-3 мм на каждый метр желоба.

Для крепления на стропила применяют металлические кронштейны, снабженные удлинителями. Для этого угол наклона отмечают на самих креплениях, а по отметке отгибают удлинители кронштейнов.

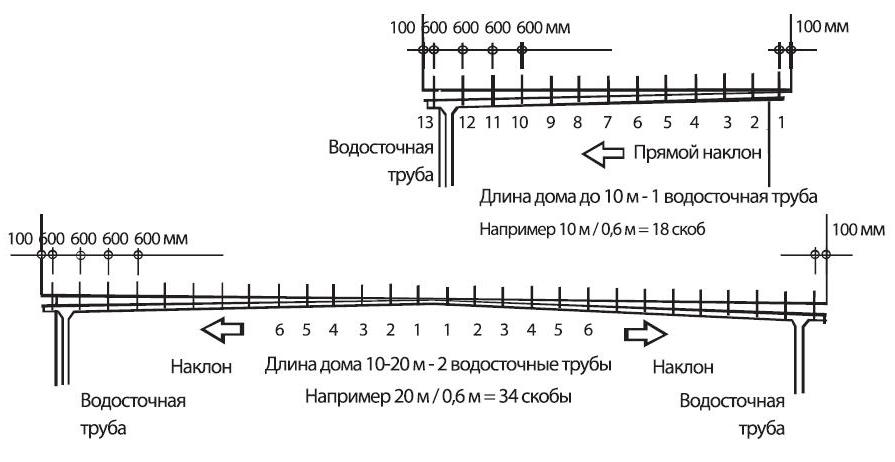

Схема монтажа креплений для желоба с уклоном

Шаг 2.Крепят кронштейны на выбранные места. При этом первый и последний крюки монтируют на расстоянии в 0,15 м от края дома. Перед установкой крючков к лобовой доске мысленно нужно продлить кровлю. От нее до наружного края желоба должно быть четверть метра. Учитывая это, определяют место крепления первого крепежа.

Крепят кронштейны на выбранные места

При установке крюка на стропиле, под него необходимо подготовить паз, чтобы крепеж был вмонтирован заподлицо.

Шаг 3. На этом этапе приступают к подготовке желобов. Если в желобах нет отверстий для воронок или прямого стыка с водосточной трубой, то их вырезают при помощи ножовки. В подготовленные отверстия вставляют воронки. Пластиковые воронки закрепляют клеем, а металлические — специальными фиксаторами. Желоба из ПВХ можно соединить друг с другом замками, а на концах установить заглушки еще до монтажа к дому.

Шаг 4. Желоба по отдельности или уже собранную пластиковую конструкцию устанавливают на крюки, закрепляя фиксирующими элементами.

Крепление водосточных труб на крышу

Шаг 5. К стене дома в месте монтажа водостока крепятся хомуты на штырях, удаляющих трубу от стены минимум на 30 мм для защиты дома от влаги.

Шаг 6. К каждой воронке крепят соединительное колено, а к нему уже собранную водосточную трубу. В нижней части водостока устанавливают отвод, который должен возвышаться над землей минимум на 0,3 м.

Шаг 7. Фиксируют трубу к стене с помощь хомутов.

Монтаж водостока закончен.

Видео — Процесс установки водостока

https://youtube.com/watch?v=gDVMlXtxx3w

Отводящий слив можно соединить с ливневой канализацией, особенно это актуально для местностей с обильным количеством осадков. Более простой вариант – сбор стоков в емкость с дальнейшим использование атмосферной воды для полива. Можно непосредственно вывести трубу к насаждениям, но выход должен быть не ближе полутора метров от фундамента здания.

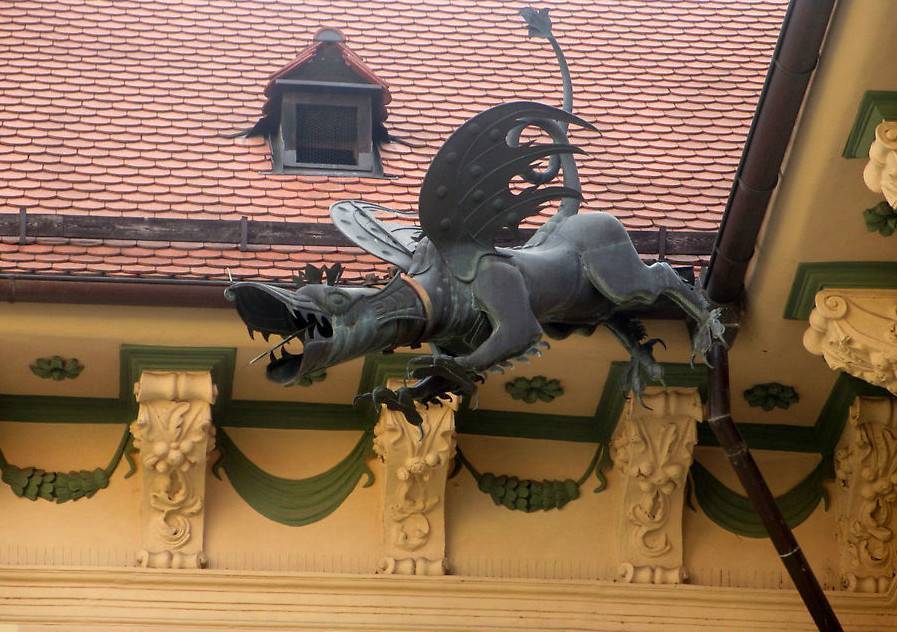

Фантазийный водосток

Необходимые детали конструкции водостока

Крепление крюков-держателей желобов.

В состав водосточной системы входят следующие элементы, функционально взаимосвязанные друг с другом:

1. Собственно сами желоба, в которые стекает вода по скатам кровли. Они устанавливаются в горизонтальном положении с легким наклоном в сторону слива. Внешний бортик такого желоба часто делают несколько выше кромки кровли, чтобы вода при интенсивном дожде не перехлестывала через край.
2. Водосточные трубы, по которым стекает вода в специально отведенные места. Их ставят вертикально вдоль стен, чаще всего по углам строения.
3. Воронки, которые ставятся в местах соединения горизонтальных желобов с вертикальными трубами. К каждой воронке может подаваться вода как по одному, так и сразу по нескольким желобам.
4. Кронштейны, которыми все эти детали крепятся к поверхности стен и кромке кровли.
5. Муфты, применяемые для соединения труб разного диаметра.
6. Заглушки, которые ставят в концах желобов, если там не предусмотрена установка воронки.

Все эти детали должны по размерам совпадать друг с другом и не иметь щелей в местах соединения, чтобы избежать протекания воды. Их вполне можно изготовить своими руками при наличии необходимых инструментов.

Типы водостоков

Существует два основных вида сточных проектов — это внутренние и наружные водостоки. Как становится понятно из названия, разница между ними заключается в принципе установки. Наружная система монтируется непосредственно на стены дома, она простая в обслуживании и монтаже. Внутренние устанавливаются в боковые грани здания, часто они декорируются сендвич-панелями, мягкой битумной черепицей, сайдингом. Скрытые водостоки более предпочтительно использовать в многоэтажных зданиях, производственных помещениях.

Сифонная система внутреннего водостока

Достоинства внутреннего водостока:

1. Не нарушается экстерьер дома. Вы можете оформить водосточную систему максимально незаметно и красиво;
2. Эффективный вывод воды, эффективность гораздо выше, нежели у наружных системах;
3. Вывод воды можно осуществляться прямо в дренажную систему, не устанавливая внешних канализационных труб. Это особенно хорошо для производственных зданий, не подтекает фундамент, не собирается вода, нет неприятных запахов.

Но вместе с этим у таких сливов достаточно недостатков:

1. Сложность установки. Достаточно проблематично перейти с наружного водостока на внутренний, понадобится разбирать определенный участок крыши, кроме того, установка требует некоторых навыков;
2. Неудобства при чистке. Если наружный отвод просто прочищают специальной щеткой, то данную конструкцию перед очисткой нужно демонтировать, снимать верхние перекрытия и т.д.
