Фитинги для сшитого полиэтилена Valtec: монтаж своими руками на трубу, их виды и стоимость

Что из себя представляет

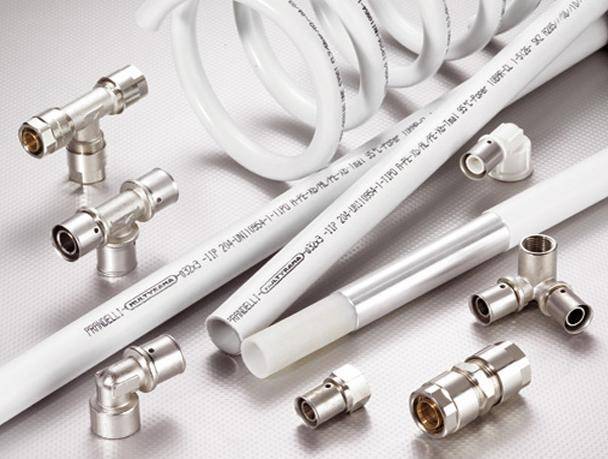

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

• Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
• Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Обжимной фитинг

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Как выбрать хороший фитинг и смонтировать его

Маркировка корпуса скажет многое знатоку. Те фирмы, которые делают высококачественные стыковочные элементы, просто не будут использовать дешевые печатные приспособления. Потому любая надпись, даже отдельный символ, печатаются четко и выразительно, исключая малейшую расплывчатость или неверное толкование

Не менее важно оценивать массу конструкций, поскольку нормальные фитинги готовятся из отборной латуни. Если кто-то пытается уверять, что легкие изделия столь же полноценны, это всего лишь ловкий маркетинговый ход или какое-то недоразумение. Стоит присмотреться и к облику фитинга

Если он сделан из тонкого слоя металла, получить надежный стык не получится. Профессионалы уверенно говорят, что приобретая дешевые элементы в мелких торговых точках, тем более действующих неофициально, люди сами себя обрекают на повторную прокладку трубопровода. В этом отношении вложения в качественную и дорогую разновидность комплектующих оправдывают себя с избытком

Стоит присмотреться и к облику фитинга. Если он сделан из тонкого слоя металла, получить надежный стык не получится. Профессионалы уверенно говорят, что приобретая дешевые элементы в мелких торговых точках, тем более действующих неофициально, люди сами себя обрекают на повторную прокладку трубопровода. В этом отношении вложения в качественную и дорогую разновидность комплектующих оправдывают себя с избытком.

Используя калибр, корректируют овальность, неизбежно возникающую при надрезе. Вслед за этим внутри снимают фаску при помощи фаскоснимателя или острого ножа. Если используется простой нож, придется еще дорабатывать нужное место наждачной бумагой. Лишь когда все это проделано, можно нанизать фитинг на трубу, обязательно проверяя, плотно ли он сел. Встречаются такие модели, которые не требуют закрепления обжимных муфт. Тогда эти самые муфты ставят на трубу и в деталь вводят штуцер, поверх которого закреплены уплотняющие кольца. В местах контакта металлопластиковой трубы и металлического элемента, чтобы защититься от электрохимической коррозии обязательно нужна изолирующая прокладка.

Связывая фитинги различного исполнения, гильзу захватывают в зажим и сводят, пока не произойдет упор ручек. При качественном выполнении работы металлическая часть становится дугообразной, а фитинг получает пару одинаковых полос в форме кольца. Обработка должна быть завершена за один прием. Повторять обжим не следует. Это только вызовет повреждение соединения, так дефект окажется необратим. Потому к работе следует подготовиться тщательно и учесть все самые мелкие нюансы, освободить время, чтобы ничего не мешало.

Подобные соединения, если выполнить их как следует, могут быть не менее качественными, чем при использовании сварки — и герметичность их удовлетворяет всем требованиям. Рекомендуется использовать фитинги той же марки, под которой выпущены соединяемые трубы. Если выбор еще не сделан, можно смело применять конструкции от Henko, Valtec. Продукция этих концернов качественная и пользуется большой популярностью. Применять такие детали легко даже новичкам.

Фитинг для стального трубопровода лишен штуцера, это всего лишь гильза сама по себе, которую опрессовывают клещами. Попытка обжать металлопластиковую трубу без смягчающего «посредника» завершится ее деформацией.

В следующем видео вас ждет принцип работы с пресс-фитингами для нержавеющей трубы Valtec.

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется  PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал  Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала.  Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала. Основное преимущество таких труб  – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;

• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

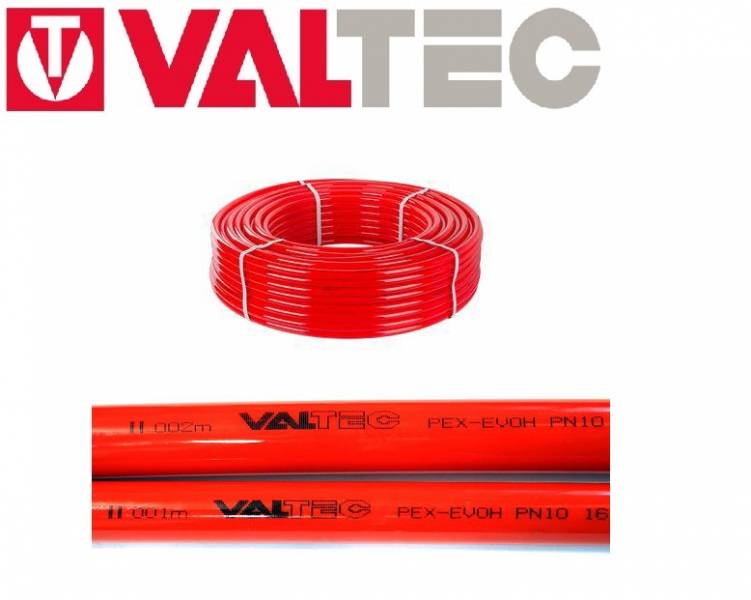

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

Трубы Uponor

1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Можно ли соединять трубы теплого пола или нет?

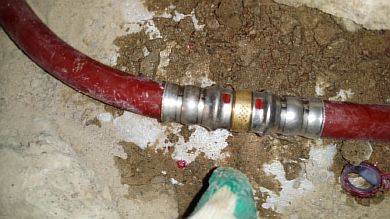

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Смотрите это видео на YouTube

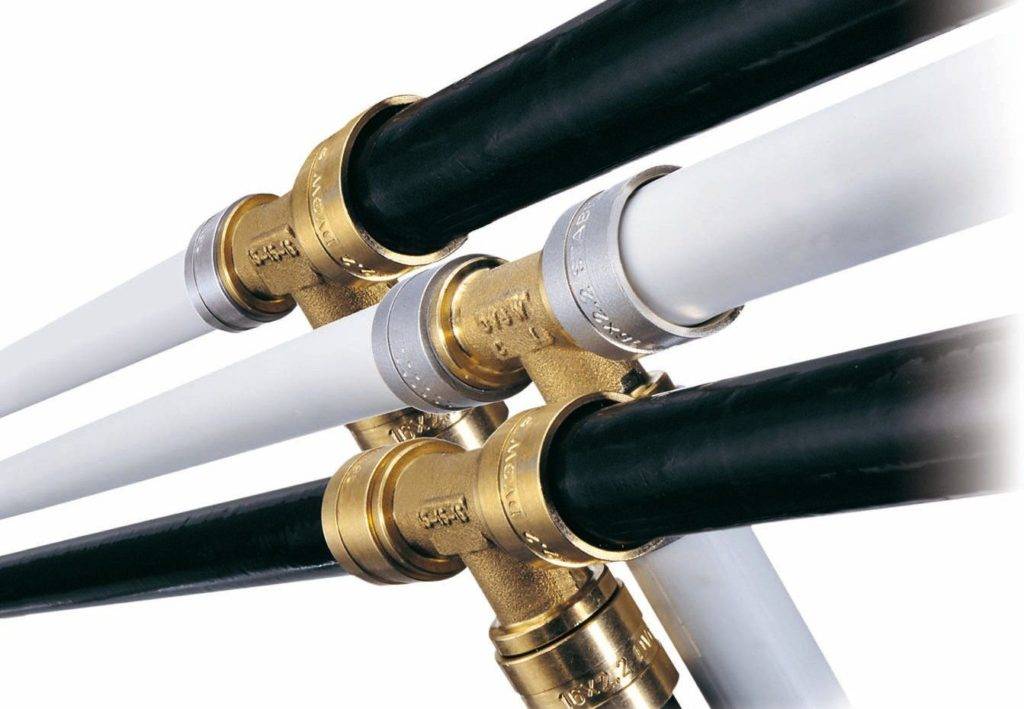

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;

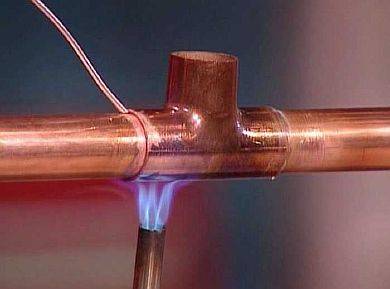

• место соединения прогревается газовой горелкой и припой заполняет зазоры.

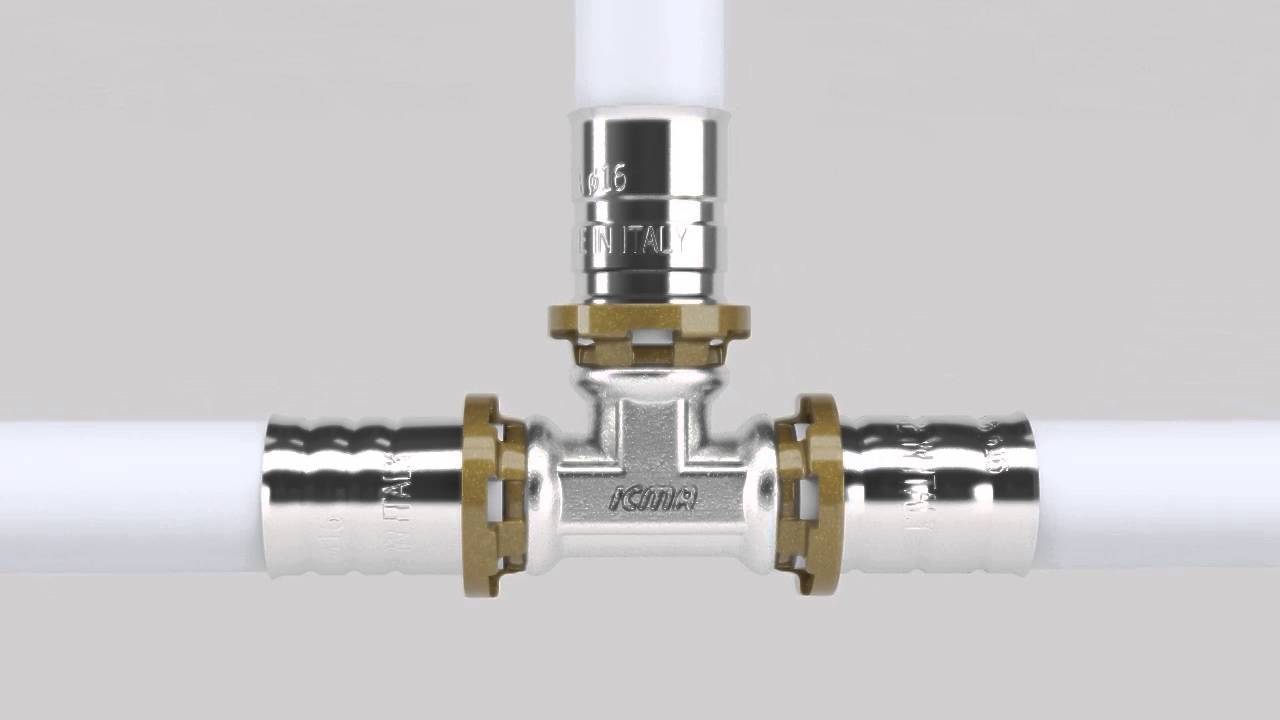

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

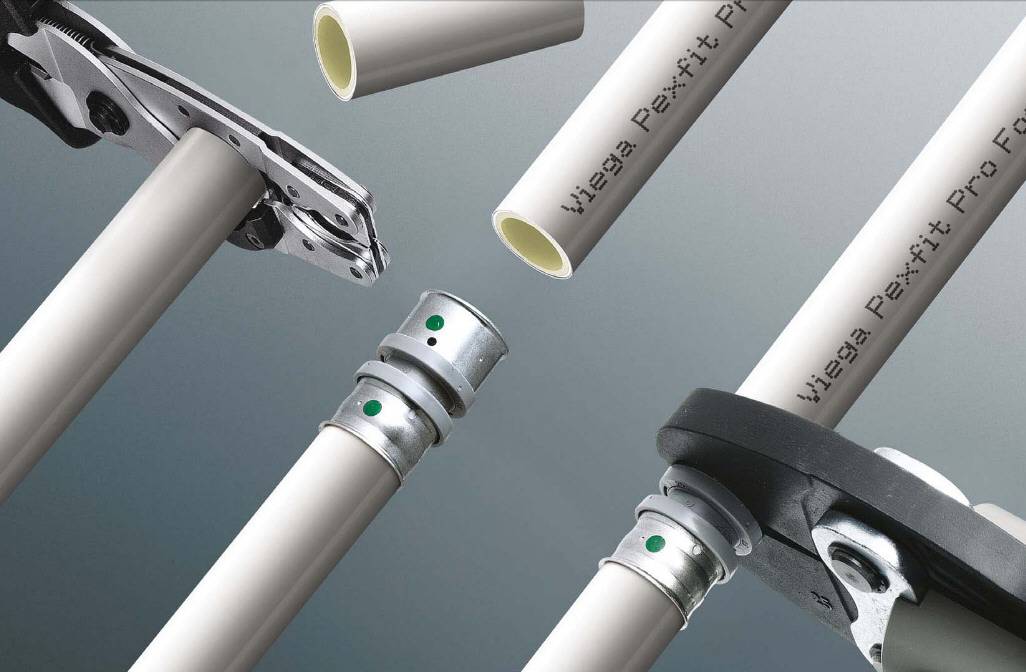

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Характеристика «Валтек»

Для напольного обогрева, горячего и холодного водоснабжения компания «VALTEC» производит трубы из сшитого полиэтилена «РЕХ-b» Для изготовления материала необходим полиэтилен средней плотности. Его часто используют для гидроизоляции фундамента и пола.

При температуре 60 0С. он становится мягким. При 102 0С материал плавится. Низкие температуры полиэтилен не выдерживает. На небольшом морозе он рассыпается. Отмечается его неустойчивость к УФ-лучам.

Сшивка проводится после экструзии; получения изделия путём вдавливания расплавленной массы через формовочное устройство. Степень сшивки 65%. При производстве материала «РЕХ-а» сшивка достигает 85%. Структура модифицированного полиэтилена при силановой технологии не такая однородная, как у «РЕХ-а» при пероксидной методике исполнения.

Специалистами отмечается высокая скорость производства и низкая себестоимость изделия. Трубы «валтек» для тёплого пола отличаются демократичными ценами. Структура материала указана на внешней поверхности изделия, в техническом паспорте и на упаковке:

• обозначение VALTEC PEX-AL-PEX указывает на то, что труба «валтек» для тёплого пола выполнена из сшитого полиэтилена с алюминиевой вкладкой; все слои соединены клеевой прослойкой;
• VALTEC PEX-EVOH – изделие выполнена из сшитого полиэтилена с защитным слоем EVOH; покрытие повышает устойчивость материала к ультрафиолету, к воздействию кислорода;
• на поверхности изделия указывают диаметр и толщину стенки; для напольного обогрева рекомендуют выбирать трубы диаметром 16 мм, 20 мм; толщина стенки 2 мм.

Изделия производятся в бухтах; длина 40-100 м. Бухты закрыты материалом, который предохраняет пластик от солнечных лучей. Если перевозка труб производилась в зимнее время, то их необходимо выдержать при комнатной температуре 24 ч для акклиматизации полиэтилена. Укладку магистрали производят минимум через сутки. Приобрести трубу можно в Москве.

Отмечаются следующие характеристики изделия:

• устойчивость к высоким температурам; рабочий режим 80-90 0С; материал не деформируется и не разрушается при перепадах температур; допустимо кратковременное использование магистрали при температуре 130 0С;
• в системах отопления трубы практически не расширяются; при воздействии на изделия режима в 130 0С расширение полиэтилена происходит в течение 60 мин. на 0,8%;
• рабочее давление 6 бар; выдерживает нагрезку более 25 бар, резкие перепады, гидроудар;
• трубы с покрытием «EVOH» не пропускают кислород к теплоносителю;
• изделия имеют гладкую поверхность; на ней не откладываются соли, не появляется плесень и грибок;
• полиэтилен «РЕХ-b» не вступает в реакцию с химическими веществами строительных растворов и теплоносителя;
• материал обладает «памятью формы».

Среди недостатков «валтек» отмечается жёсткость пластика

Монтаж производят осторожно, не допуская заломов. Максимальный изгиб трубы диаметром 16 мм составляет 80 мм

При использовании контура допускается радиус изгиба 45 мм. Сшитый полиэтилен РЕХ-b не выдерживает низких температур. Не рекомендуют использовать изделия при режиме ниже -10 0С.

Как соединить сшитый полиэтилен

Выбор способа соединения труб PEX зависит от давления в системе и температуры воды (теплоносителя). Учитываются возможные скачки давления. Для центрального водопровода этот показатель – 2,5-7,5 бар. В автономном отоплении давление – до 2 бар. В централизованном оно может достигать 8 бар.

Сшитый полиэтилен для отопления можно соединять такими способами:

• Обжимной. Самый простой метод, применяется для водопроводных систем. Обжимные фитинги состоят из трех частей – гайки, разрезного кольца и штуцера.
• Прессовочный. Используется свойство усадки. Соединительная муфта состоит из пресс-кольца и штуцера. Дополнительно нужен расширитель и ручной пресс.

Монтаж компрессионными фитингами

Соединение трубы для водоснабжения делают компрессионными фитингами. Они изготавливаются из

Компрессионный фитинг

пищевой латуни. Этот материал обладает высокой стойкостью к вымыванию цинка. Альтернатива- соединители из полифенилсульфона (PPSU). Они применяются для скрытого монтажа, так как обладают прочной конструкцией.

Особенности монтажа:

• Минимум инструментов – два газовых ключа, труборез.
• Для фиксации нужна только мускульная сила.
• Простой демонтаж, что удобно для создания временных трубопроводов.

Для соединения обжимную гайку устанавливают на конец трубы. Затем монтируют разрезное кольцо. Штуцер нужно вставить до упора. Обжимную гайку накручивают на фитинг

Важно не пережать, контролируя мускульное усилие

Соединение электросварными фитингами

Для сварки сшитого полиэтилена нужны специальные фитинги. Они изготавливаются из полиэтилена марок ПЭ-80, ПЭ-100. Внутри расположены нагревательные элементы в виде спиралей. На внешней части конструкции есть два соединителя для подключения электрических контактов. При прохождении тока спирали нагреваются, материал труб и фитинга сваривается.

Электросварной фитинг

Порядок использования электросварных фитингов.

1. Зачистка внешней части трубопровода, расстояние – меньше половины фитинга с каждой стороны трубы.
2. Установка муфты до внутреннего ограничителя.
3. Монтаж контактов сварочного аппарата.
4. Выбор режима, зависит от вида PEX, диаметра и толщины магистрали.

После выключения сварочного аппарата контакты нужно отсоединить. Торцевая сварка для труб небольшого диаметра и толщины стенки недопустима. Она не обеспечит должного качества и надежности соединения.

Обжимной метод

Соединение механическое, но отличается от компрессионного способа. Особенность обжимных муфт – формирование неразъемного соединения. Дополнительные инструменты – цанговый расширитель и пресс-фитинг. Простой способ монтажа – установка муфты на конец трубы и прессование. Но такой метод не гарантирует надежности.

Альтернативный метод установки обжимной муфты.

Соединение обжимом

1. Пресс-кольцо надевается на трубу.
2. В раструб вставляется расширитель, увеличивая диаметр трубы до размеров фитинга.
3. Вместо расширителя монтируют штуцер.
4. На конструкцию натягивается кольцо и обжимается механическим или пневматическим прессом.

Если после проверки системы обнаружена протечка или другие дефекты, для демонтажа нужно полностью удалить соединительный узел. Поэтому рекомендуется оставить небольшой запас длины в местах монтажа муфт.

Какой способ лучше

Для организации системы водоснабжения или отопления с открытым монтажом трубопроводов можно выбрать компрессионные муфты. Это обслуживаемые соединения, их нужно периодически подкручивать для надежности. Они же используются для прокладки временных магистралей.

Обжимной метод можно применять для скрытого монтажа. Но окончательную укладку и скрытие трубопроводов делаю после проверки целостности системы. Она должна проработать при максимальном давлении несколько часов. После этого проверяют целостность и герметичность соединений.

Почему сшитый полиэтилен не сваривается

Главная проблема для любого трубопровода — технология соединений. Поэтому к недостаткам PEX-отводов причисляют их неспособность к свариваемости в противоположность своим конкурентам — полипропиленовым трубам.

Межмолекулярная модификация в виде процесса сшивки привела к утрате термоэластичности, которая свойственна обычному полиэтилену. PEX не в силах образовать сам по себе непрерывное сцепление.

При температуре сварки он прекращает плавиться и просто делается эластомерным. Таким образом, получив повышенную теплостойкость, сшитый полиэтилен потерял способность свариваться.

Особенности монтажа фитингов

Перед тем как приступить к монтажным работам, необходимо начертить схему прокладки трубопровода. На ней указать места соединений, названия и параметры используемых фитингов, кранов. Согласно чертежу определяется количество материала.

Затем подготавливают инструменты: ножницы для реза отводов, в зависимости от способа стыковки — разводные ключи или набор напрессовочного инструмента.

Для гарантированной работы всей собранной системы рекомендуется приобретать трубы ПЕКС и аксиальные фитинги одноименного производителя и соблюдать правильность монтажа.

Вывод

Данный материал для водопровода в наше время является наилучшим выбором, а для сшитого полиэтилена обеспечивают действительно надежную герметизацию стыков труб. Да и наряду с другими материалами, например, чугуном или пластиком, эта система предполагает наилучшее качество и практичность в установке. Вам не придется использовать сварочный аппарат или специальный утюг для пластика, применяя для производства монтажа только простейший инструмент и холодную спайку. Что касается несколько завышенной цены, то этот фактор с лихвой окупается ввиду все той же износостойкости и самого длительного на сегодняшний день срока службы. Таким образом, учитывая все вышеприведенные факторы, мы видим, что трубы из сшитого полиэтилена являются самым удачным выбором для проведения сантехники в любом доме.

Плюсы и минусы труб из сшитого полиэтилена

По признанию экспертов, отводы из СП по рабочим параметрам превосходят аналоги из любых полимеров, о чем свидетельствует возможность применять их не только для холодного водоснабжения, но и в отоплении дома, напольном обогреве.

Основное преимущество PEX над обычным полиэтиленом — возможность функционировать долгое время при температуре рабочей среды +90 ºC (за исключением PEX-с).

Еще плюсы:

• Легкий удельный вес.
• Отсутствие коррозии.
• Способность к восстановлению конфигурации после изломов и температурных деформаций.
• Устойчивость как к высоким, так и к низким температурам, что позволяет укладывать из труб РЕХ-а обогревательные площадки около зданий, в подъездах.
• Минимальный радиус изгиба составляет 6 диаметров, что облегчает прокладку теплых полов.

К недостаткам отводов из сшитого полиэтилена причисляют относительно высокую кислородопроницаемость, что приводит к появлению ржавчины в радиаторах, металлических частях водопровода. Борются с этим явлением нанесением защитной оболочки (EVOH), армированием (продукты РЕХ-AL-РЕХ, РЕХ-AL-РЕ, РЕХ-AL-РР).

Еще минусы:

• Температурное расширение РЕХ-трубы практически в 8 раз больше, чем металлопластиковой.
• PEX боится воздействия ультрафиолетового излучения.
• У РЕХ-а высокая себестоимость.

Об особенностях монтажа изделий из сшитого полиэтилена

Выделяют три типа методов, благодаря которым осуществляется монтаж труб из сшитого полиэтилена.

Электросварочные фитинги. Данный способ является мало распространенным. Потому как требует наличие профессиональных умений и оборудования. Но зато этот способ отличается эффективностью.

Прессовочные фитинги фирмы Бир Пекс, Рехау или Упонор. Позволяют получать цельное соединение с максимальной надёжностью. Акцент делают на восстановительных свойствах полиэтилена. Благодаря которым после прессовки материал возвращается к начальному положению. В прессовочных фитингах есть полимеры, заполняющие собой все пустоты. Что обеспечивает максимальную плотность для контакта.

Обжимные фитинги. Самый простой вариант для монтажа.
