Pegasus
1. Инструкция по эксплуатации ……………………………………………………….
4
1.1 Введение …………………………………………………………………………………………………………. 41.2 Панель управления ………………………………………………………………………………………….. 51.3 Включение и выключение ………………………………………………………………………………. 51.4 Регулирование………………………………………………………………………………………………….. 61.5 Техобслуживание……………………………………………………………………………………………….7 1.6 Неисправности………………………………………………………………………………………………….. 7
да
2. Монтаж…………………………………………………………………………………………..
8

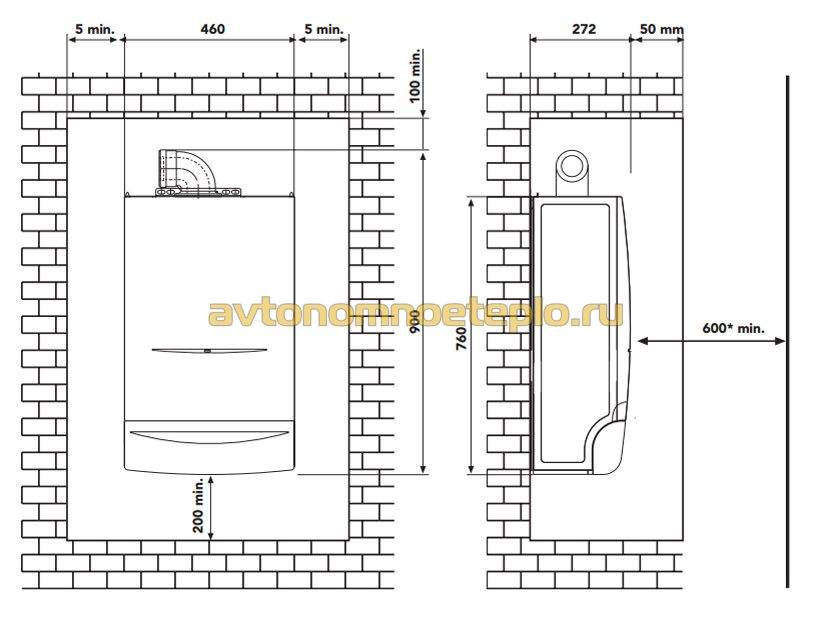

2.1 Общие рекомендации……………………………………………………………………………………….. 8 2.2 Место установки……………………………………………………………………………………………….. 8 2.3 Гидравлические подключения…………………………………………………………………………. 82.4 Подключение газа………………………………………………………………………………………………9 2.5 Электрические подключения…………………………………………………………………………….10 2.6 Подключение к дымоходу………………………………………………………………………………… 11
3. Техобслуживание ……………………………………………………………………….
12
3.1 Регулирование………………………………………………………………………………………………… 123.2 Запуск котла……………………………………………………………………………………………………..14 3.3 Техобслуживание……………………………………………………………………………………………..15 3.4 Устранение неполадок……………………………………………………………………………………. 18
¿
4 Технические характеричстики……………………………………………………….
20
4.1 Размеры и подключения ……………………………………………………………………………….. 204.2 Общий вид и основные компоненты……………………………………………………………… 214.3 Таблица технических данных ……………………………………………………………………….. 224.4 Диаграммь
>1
……………………………………………………………………………………………………..23
4.5 Электрические схемы……………………………………………………………………………………… 24
О
3
Напольные атмосферные котлы
Напольные энергонезависимые котлы марки Ферроли представлены в нескольких модификациях, среди которых популярностью пользуются модели Pegasus. Эти модели от аналогичного оборудования отличают следующие технические характеристики:
- Чугунный теплоизолированный и экранированный теплообменник.
Работа газового клапана позволяет после небольшой модификации перейти на сжиженный газ.
Встроенный бойлер (в некоторых модификациях отсутствует), обеспечивает моментальную подачу горячей воды после открытия крана.
Регулируемая потребляемая мощность.
Функция самодиагностики — на ЖК-дисплей выводится информация обо всех неисправностях в виде кодов. Благодаря этому, техническое обслуживание выполняется быстро и целенаправленно.
Установлена группа безопасности: предохранительный клапан, два термостата.
Котел можно объединить с другим отопительным оборудованием в одну сеть. Контроль над всеми станциями будет осуществляться через плату управления.
По желанию заказчика газовый напольный котёл Ферроли Пегасус может дополнительно укомплектовываться устройством дистанционного управления и комнатными термодатчиками.
Скачать: Ferroli PEGASUS — пользовательское руководство по эксплуатации и сервису.pdf
Напольные газовые котлы Ferroli Pegasus имеют разрешение Госгортехнадзора и сертификат соответствия, позволяющий монтаж оборудования для бытовых и промышленных целей.
Достоинства и недостатки продукции Ферроли
Компания Ферроли уже несколько десятков лет сотрудничает с российскими поставщиками и продавцами отопительного оборудования. За это время согласно отзывам покупателей техники можно было легко отследить все преимущества и недостатки газовых котлов.
- Преимущества — монтаж и установка осуществляется быстро. Грамотный специалист сможет отрегулировать розжиг и расход газа, подключить внешний и комнатный термодатчик, выставить необходимую программу работы. Запуск и регулировка впоследствии может корректироваться автоматически с помощью автоматики. Еще одним преимуществом является экономичность и высокий КПД конденсационных котлов.
Недостатки — требуется постоянный и правильный уход за навесными энергозависимыми котлами. Обязательно проведение сервисного сезонного обслуживания. Нередко если правильно не отрегулировать газовый клапан, наблюдается существенный перерасход топлива. Плата автоматики сгорает при малейшем скачке напряжения (необходимо подключение ИБП).
Первый запуск котла должен выполнить представитель компании Ферроли, продающий отопительное оборудование. Он поставит станцию на гарантию и объяснит условия эксплуатации.
Выбор котла в соответствии с требованиями
Чтобы подобрать наиболее подходящий котел в согласии с техническими характеристиками здания и действующими нормами, относительно установки газового оборудования следует обратить внимание на следующее:
- Производительность — расчет выполняется по формуле 1 кВт = 10 м² отапливаемой площади. При условии подключения бойлера косвенного нагрева необходим запас мощности в 10-15%.
Автономность работы — компания Ферроли изготавливает как полностью автоматические станции, в которых даже установка температуры регулируется микропроцессором, так и обычные котлы с механическим способом регулировки нагрева.
Количество контуров — двухконтурные агрегаты могут нагревать воду для ГВС и теплоноситель для системы отопления. Котлы с одним контуром устанавливаются в помещениях с большой отапливаемой площадью в тех случаях, когда на данный момент нет необходимости в получении горячей воды.
Газовые котлы Ферроли – это хорошее экономичное оборудование, полностью адаптированное к отечественным условиям. Стоимость за станцию ниже, чем на немецкую или чешскую модель. Технические характеристики и возможности не уступают тем, что имеют котлы известных европейских брендов.
Почему падает давление
Падение давления в котле может быть следствием трех причин:
- Появление протечки в отопительном контуре (в том числе, и в самом котле). Особенностью этого варианта является постоянство процесса, поскольку теплоноситель не перестанет уходить, сколько бы систему ни подпитывали. В этом случае надо отыскать место протечки. Прежде всего, надо проверить состояние сливного крана или клапана, не открыт ли он, или не вышел ли из строя. Если никаких неполадок в этом узле не обнаружено, последовательно проверяют весь отопительный контур. Иногда забывают закрыть кран сброса на радиаторах, возникают свищи на трубопроводах, выходят из строя соединения. Сложнее всего обнаружить протечку, если кран питает систему водяного теплого пола, залитую в бетонную стяжку. Обнаружить проблему можно по мокрому пятну на полу или на потолке нижнего этажа, и то для этого нередко приходится снимать напольное покрытие или натяжной потолок.
- Отказ циркуляционного насоса. Эта проблема сразу обнаруживается системой самодиагностики, да и проверить работоспособность насоса легко. Достаточно произвести визуальный осмотр элемента, и принять соответствующие меры.
- Разрыв мембраны расширительного бака. В этом случае давление будет падать, пока теплоноситель не заполнит весь объем, после чего процесс прекратится.Затем возможно неконтролируемое повышение давления, особенно интенсивное при повышении температуры ОВ. Если обнаружится, что проблемный элемент — именно расширительный бак, надо срочно принимать меры для ремонта или замены узла. Иначе, при температурном расширении жидкости, из строя выйдет теплообменник или иной элемент системы, что потребует значительных расходов на ремонт и восстановление работоспособности котла.
Модель Pegasus
В данном случае рассматривается уже напольный котел с теплообменной секцией из чугуна, но без функции горячего водоснабжения. Агрегаты этой серии ориентируются исключительно на задачи отопления, поэтому и мощность в самых производительных версиях достигает 150 кВт. Конструкционно главное отличие модели заключается в применении чугунного теплообменника, который получил оребренную поверхность, экранирование фольгой и слой изоляции из минеральной ваты. Также горелка представлена устройством инжекционного типа, выполненным из стали. Разжигается газовый котел Ferroli Pegasus с помощью электрической системы без специального запальника. В процессе работы контроль пламени реализуется ионизационным электродом. Примечательно и то, что конструкция оборудования позволяет объединять котел в каскадную систему с помощью электронного регулирующего комплекса.
Инструкция по эксплуатации — как правильно запустить
Эксплуатация котлов Ferroli не отличается никакими специфическими действиями и процедурами.
От владельца требуется лишь организация периодического техобслуживания, очистки корпуса и внутренностей котла, содержание в надлежащем порядке форсунок горелки.
Порядок запуска котла напоминает методику розжига других газовых агрегатов.
Особенностью является необходимость выдерживать паузу между попытками запуска, на время которой на дисплее появляется код D3 или D4 (50 или 30 секунд).
Первый код возникает после появления критической ошибки и блокировки агрегата.
Пока не будет выдержан необходимый временной интервал, повторный перезапуск невозможен.
Второй код появляется между попытками запуска в штатном режиме, если предыдущая оказалась неудачной.
Обычно это происходит из-за наличия воздуха в насосе, трубопроводах или теплообменнике. Попытки повторяют до тех пор, пока воздух не будет выведен из котла.
Lamborghini
Компания Lamborghini занимается выпуском одноконтурных и двухконтурных котлов с закрытой и атмосферной (открытой) камерой сгорания.
Узнать больше о газовых котлах Ламборджини можно в этой статье
Котлы Ламборджини отличаются компактными размерами, они адаптированы к низкому газовому давлению. Есть возможность подключения пульта дистанционного управления и программируемого термостата.
Газовый котёл Lamborghini Taura
| Lamborghini Taura | Размеры этой серии котлов уменьшены в среднем на 18 %, оснащены предохранительным клапаном, функцией повторной циркуляции и термогидрометром.Теплообменник из меди небольшого размера.Открытая горелка из нержавейки и с плавной модуляцией мощности.Система розжига электронная.Бак контура отопления расширен на 8 литров (модели 24 кВт) и 10 литров (модели 32 кВт).Функция защиты от замерзания.Может работать при низких температурах системы.Коэффициент полезного действия — 93 %. |
| Lamborghini Ninfa | Габариты настенного котла Ламборджини данной серии на 13% меньше, чем у традиционных котлов подобного класса.Агрегаты имеют мощный теплообменник контура горячего водоснабжения, а также режим быстрого производства горячей воды и функцию постциркуляции.Яркий дисплей, который показывает ошибки и блокировки. При желании можно подключить солнечную систему отопления.Теплообменник из меди небольшого размера.Бак контура отопления расширен на 8 литров (модели 24 кВт) и 10 литров (модели 32 кВт).Функция защиты от замерзания.Открытая горелка из нержавейки и с плавной модуляцией мощности.Система розжига электронная.Может работать при низких температурах системы.Коэффициент полезного действия — 93 %. |
Преимущества
Автоматизированное управление. Владельцам итальянской техники не нужно крутить ручки, выставлять температуру или другие параметры – настройка выполняется автоматически. Регулировка режимов позволяет экономить топливо.
Самодиагностика. Чтобы узнать, какие неполадки выявил прибор в своем «организме», его владельцу нужна только инструкция – чтобы расшифровать коды ошибок
Это очень ценно для пользователей, неважно разбирающихся в технике.
Адаптация к жестким условиям эксплуатации, характерным для России – низкие температуры в зимний период, перепады давления в трубах газо- и водоснабжения, плохое качество воды, скачки напряжения. Производитель заявляет, что срок службы его техники – 40 и более лет.
Установка выполняется быстро и просто
Желательно вызвать специалиста – он знает, как настроить прибор и как осуществить первый запуск. Он также отрегулирует расход газа, розжиг, подключит термодатчики – внешний и внутренний, задаст программу.
Регулировка и запуск после первичной настройки будет корректироваться автоматикой.
Высокий КПД и экономное расходование топлива.
Domiproject D (C 24)
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Настенный двухконтурный газовый котел Ферроли мошностью 24 киловатта.
- Высокоэффективный битермический медный теплообменник “труба в трубе”;
- Удобная панель управления с ЖК дисплеем и кнопками настройки;
- Трехскоростной насос с функцией защиты от блокировки: включается на несколько секунд, если он не работал 24 часа;
- Атмосферная горелка из нержавеющей стали AISI 304;
- В качестве опции можно подключить датчик наружной температуры и дистанционного управления;
- Высокоэффективный, 3 звезды согласно EN 92/42 (закрытая камера сгорания, модель F);
- Плавное регулирование мощности котла как в режиме отопления, так и нагревания воды;
- Режим ECO/COMFORT для быстрого нагрева воды;
- Функция защиты от замерзания: при наличии газа и электричества в режиме ожидания котел включится, если температура теплоносителя снизится до 5°C;
- Может быть подключен к солнечной установке: интегрированное управление комбинированным нагревом воды при помощи котла и солнечной установки;
- Обводной контур (by-pass) в системе отопления
Технические характеристики
Вид
Атмосферная горелка
Коаксиальный дымоход
Модель
C 24
C 32
F 24
F 32
Мощность
Полезная мощность (макс./мин.), кВт
23,5/7
31,3/9,7
24/7,2
32/9,9
КПД при нагрузке 30% от номинальной мощности, %
87.5
87.5
89.7
90.5
Подача газа, дюйм
Расход природного/сжиженного газа при номинальной мощности, нм3/ч
2.73
3.64
2,73
3.64
Расход природного/сжиженного газа при номинальной мощности, кг/ч
2
2.69
2
2.69
Отопление
Температура в контуре отопления (макс./мин.), °С
90/30
90/30
90/30
90/30
Максимальное давление в контуре отопления, бар
3
3
3
3
Объем расширительного бака, л
6
10
7
10
Вид камеры сгорания
открытая
открытая
закрытая
закрытая
ГВС
Производительность по ГВС при Δt = 25°С, л/мин.
13.4
17.9
13.7
18.3
Температура в контуре ГВС (макс./мин.), °С
65/40
65/40
65/40
65/40
Давление в контуре ГВС (макс./мин.), бар
9/0,25
9/0,25
9/0,25
9/0,25

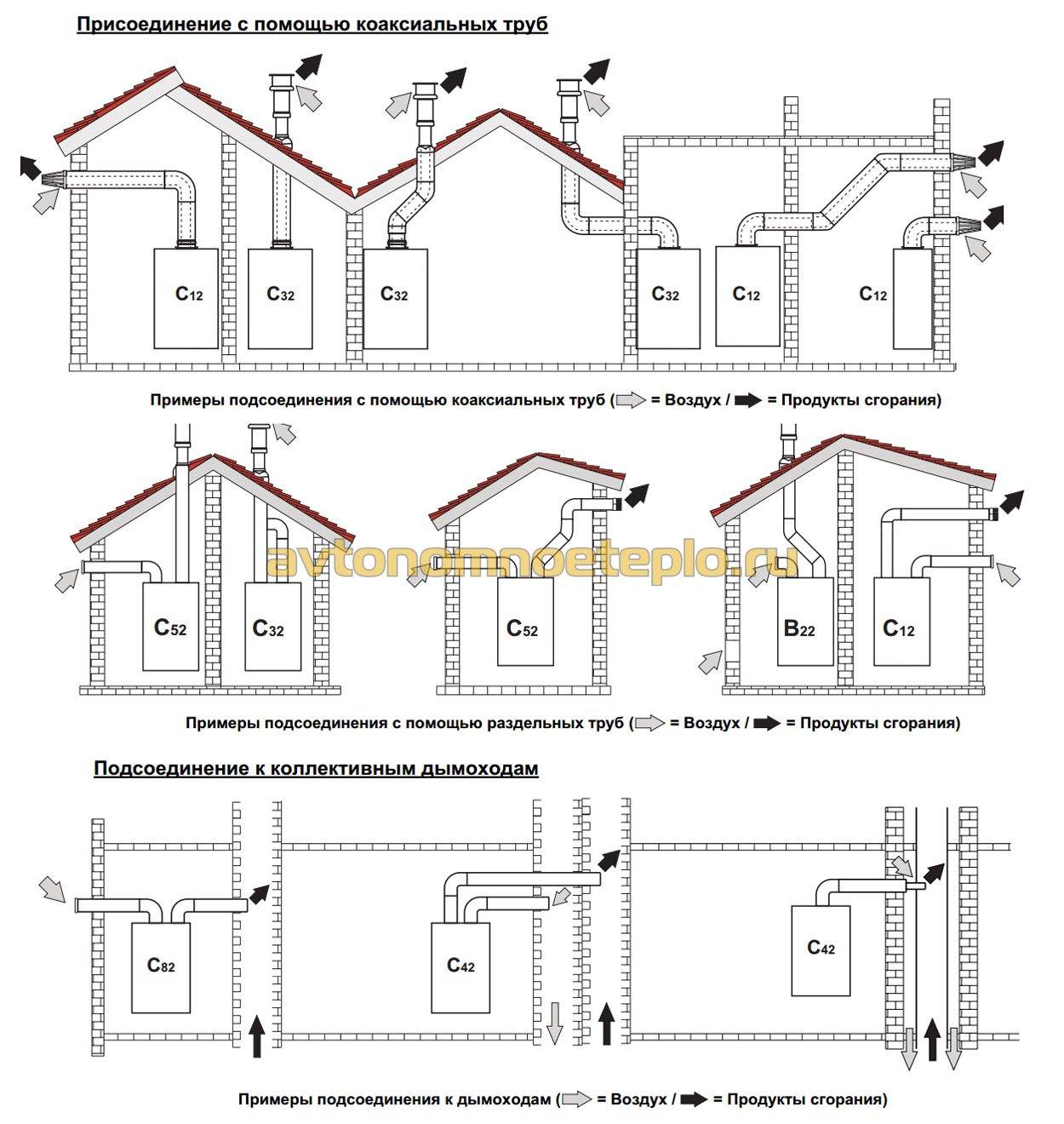

Дымоход
Диаметр дымохода, мм
131
141
–
–
Диаметр дымохода/воздуховода раздельное подключение, мм
–
–
80/80
80/80
Диаметр дымохода коаксиальное подключение (внутр./вн.), мм
–
–
60/100
60/100
Диаметр дымохода коаксиальное подключение (внутр./вн.) 2 вар., мм
–
–
80/125
80/125
Присоединительные размеры, габариты, вес
Вход и выход контура отопления, дюйм
3/4
3/4
3/4
3/4
Вход и выход контура ГВС, дюйм
1/2
1/2
1/2
1/2
Подача газа, дюйм
1/2
1/2
1/2
1/2
Вес в упаковке, кг
25
30
25
30
Электропитание
Напряжение/частота тока, В/Гц
230/50
230/50
230/50
230/50
Потребляемая мощность, Вт
80
90
110
110
Напольные котлы Ferroli на газе и жидком топливе с наддувной горелкой
В этой категории Ferroli сегодня выпускает пять линеек, есть еще несколько снятых с производства (их технические характеристики хуже, чем у новых). Агрегаты отличаются конструкционно: горелочный узел расположен снаружи и вставляется в специально предусмотренное в дверце отверстие. Производительность и технические характеристики котла в большей мере зависят именно от параметров горелки, так как она отвечает за полноту сгорания топлива.
ATLAS («Атлас») – чугунный напольный котел с чугунным секционным теплообменником. Имеет трехходовое строение топки: внутри топки устроен лабиринт таким образом, чтобы разогретый воздух до того, как выйти в дымоход, прошел через этот лабиринт и отдал максимальное количество тепла. Это тепло затем передается теплоносителю. Эти модели имеют аналоговую панель управления, на которой данные выставляются при помощи переключателей.
Котлы ATLAS D имеют другую линейку мощностей, цилиндрическую топку с трехходовым дымоходным каналом, другие мощности, чуть ниже КПД. Система управления — цифровая, панель – ЖК, можно подключить пульт ДУ, комнатный и внешний термостаты, на основании показаний которых автоматика будет регулировать мощность оборудования. Можно подключить внешний бойлер для нагрева воды (косвенный нагрев) или использовать модель ATLAS D K 100_130 со встроенным баком на 100 или 130 литров из нержавейки.
Напольные котлы Атлас с наддувными горелками. Работать могут с газообразным или жидким топливом
Напольные чугунные котлы большой мощности GN2 N и GN4 N также работают с наддувными горелками на жидком или газообразном топливе (с природным или сжиженным газом).
Корпус агрегатов GN2 N собирается из нескольких секций, которые соединяются при помощи специальных стальных шпилек и втулок. Сверху корпус изолируется, а на изоляцию устанавливается металлический кожух, окрашенный по порошковой технологии. Топка котлов реверсивная, геометрия теплообменника с большим количеством ребер гарантирует высокий КПД – выше 90%. Обновленная панель управления находится под откидной крышкой.
Пульт управления напольными котлами GN2 N и GN4 N
Тут находится кнопка включения/выключения, термостат регулировки, термогидрометр, термостат перезапуска. Также предусмотрено место для установки блока электронной регулировки и управления.
Мощные котлы для отопления частных домов, офисов и т.д.
GN4 N имеют большие мощности (220-650 кВт). В этой линейке трехходовая топка с охлаждением. Котел может работать в обычном или низкотемпературном контуре, есть возможность установки внешнего электронного управления и каскадного подключения.
Сегодня концерн Ferroli выпускает еще и твердотопливные и конденсационные котлы. Причем все твердотопливные модели можно при помощи установки горелки, бункера и шнека превратить в полноценные пеллетные котлы.
Популярные модели
Двухконтурные модели Divabel — самые популярные котлы, которые подходят для квартир и частных домов
Ассортимент продукции регулярно меняется, на смену устаревшим моделям появляются прогрессивные модификации. Популярные модели в обзоре стоит разделить на две группы: настенные и напольные.
Настенные:

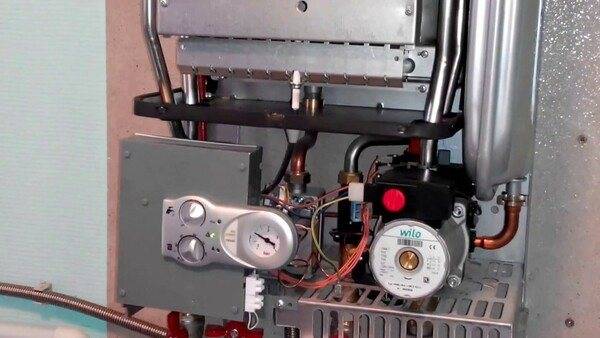

- Серия Divabel – настенные двухконтурные котлы, представлены моделями мощностью от 10 до 24 кВт. Они производятся с закрытой камерой сгорания, оснащаются насосом Wilo. К плюсам можно отнести бесшумную работу и наличие комнатного термостата. Продукт считается наиболее надежным в линейке настенных модификаций.
- Серия Diva – настенные агрегаты с инжекционной горелкой и электронной системой розжига. Они отличаются высокой мощностью 24-40 кВт. Использование первичного медного теплообменника с антикоррозийным покрытием продлевает срок эксплуатации оборудования. В качестве топлива используется магистральный или сжиженный газ. Для ГВС встроен дополнительный теплообменник из нержавеющей стали. Для управления электронной платой можно подключить дистанционный пульт.
- Серия Fortuna – широкий модельный ряд представлен котлами производительностью 10-40 кВт. В линейке встречаются модели с открытой и закрытой камерой сгорания. Два контура позволяют обогревать помещение и обеспечивать его горячей водой. ЖК-дисплей панели управления имеет подсветку и интуитивное управление. Котлы получили функцию самодиагностики, защиту от замерзания и перегрева. Они поддерживают экономный летний режим. Модели Fortuna H являются одноконтурными. Они снабжены расширительным баком и циркуляционным насосом. Предустановленно 3 рабочих режима.
Из напольного оборудования самыми ходовыми являются котлы Pegasus D
Напольные:
- Серия Pegasus D – классический чугунный котел с атмосферной горелкой из нержавеющей стали. Для управления температурой возможно использование пульта Romeo. После установки уличного термостата доступна погодозависимая автоматика.
- Серия Atlas – комбинированные котлы, рассчитанные на газ и дизель. Одноконтурные модели с закрытой камерой сгорания изготавливаются из стали и имеют двухслойную теплоизоляцию. Котлы работают бесшумно, при смене топливо необходимо установить подходящую горелку. Модификации Atlas выпускаются с аналоговым управлением, а Atlas Evo с цифровым.
- Серия Pegasus 56 – бытовой агрегат высокой мощности выполнен в классическом дизайне. В качестве теплоносителя можно использовать воду и антифриз. Панель управления кнопочная. Модель одноконтурная, ее КПД 90,5%. Возможно подсоединение внешнего бака для ГВС.
Особенности моделей
Модельная линейка Ferroli Domiproject состоит из четырех моделей:
- Ferroli Domiproject C24. Двухконтурные котлы настенного типа с открытой (атмосферной) горелкой. Мощность агрегата составляет 24 кВт. Предназначен для обогрева помещения площадью до 240 м2.
- Ferroli Domiproject F24. Двухконтурный агрегат, предназначенный для настенного монтажа, с горелкой закрытого (турбированного) типа. Мощность 24 кВт позволяет нагревать теплоноситель для системы, способной отапливать до 240 кв. м.
- Ferroli Domiproject C32. Отопительные двухконтурные котлы мощностью 32 кВт. Способны обслуживать помещения площадью до 320 кв.м. Камера сгорания открытого типа, что означает необходимость в присоединении к вертикальному общедомовому дымоходу с устойчивой тягой.
- Ferroli Domiproject F32. Турбированные агрегаты, оснащенные вентилятором для удаления дымовых газов и подачи воздуха, необходимого для процесса горения. Мощность составляет 32 кВт, тип установки — навесной.
Все модели оборудованы битермическим теплообменником, в котором по внешней трубе перемещается теплоноситель, а по внутренней — горячая вода. Такая конструкция увеличивает эффективность теплопередачи — ОВ получает тепловую энергию и тут же частично отдает ее потоку воды для питания контура ГВС, без необходимости поступления во вторичный теплообменник.
ВАЖНО!
Битермический (объединенный) теплообменник нуждается в использовании мягкой воды, иначе в нем немедленно начнет накапливаться накипь. Известковый слой снижает теплоотдачу, отчего температура ОВ понижается. Пользователь, желая сохранить температурный режим в помещении, начинает повышать интенсивность нагрева, что способствует чрезмерному расходу газа и увеличивает нагрузку на внешнюю поверхность теплообменника, выводя его из строя. Промывка битермические теплообменники сложна и малоэффективна, поэтому следует сразу позаботиться о присоединении смягчающих фильтров.
Основные серии
У Ferroli каждый тип газового котла представлен сразу несколькими сериями:
- Настенные. Domina-N, Diva, Divatop Micro, Arena, Domiproject-D и другие. Пожалуй, самый распространенный вид. Доступная цена и простая конструкция. Популярнее всего – Arena. У нее 2 контура. Первичный теплообменник – медный, вторичный – из нержавейки. В комплектации использованы детали других фирм – например клапан от Siemens.
- Напольные. Atlas и Pegasus в разных модификациях – 56, 2S, F3N2S, D, DK. Чугунные радиаторы, с навесными или атмосферными горелками. Электророзжиг. Можно подключить бойлер. Надежная система защиты – контроль дымоотведения, датчики разного типа, биметаллические индикаторы.
- Конденсационные. Econcept Tech, Energy Top и другие. Экономят 30% газа.
Обзор моделей
Ferroli выпускает 11 моделей газовых котлов и примерно сорок их модификаций.
Domitech C32
Настенный вариант крепления. Любой газ – природный ли сжиженный. Открытая топка. 2 контура. Управление посредством цифровой системы – один микропроцессор управляет аппаратом, второй – горением. Электророзжиг. Технические параметры:
- 31,1 кВт.
- КПД 90%.
- Весит 33 кг.
- Производительность – 15 л/мин.
- Габариты 70х40х36 см.
Domiproject F 24
Ориентировочная цена 25 000 рублей. Два контура. Настенная версия. Модуляция пламени. Медный теплообменник. Параметры:
- Мощность обогрева (мин/макс) – 7,2-24 кВт.
- КПД 91%.
- Габариты 40x70x23 см.
- С автоподжигом.
DIVAtop c24 атмо
Открытая топка и естественная тяга. В дизайне использованы закругленные линии. Легко монтируется – имеется настенный шаблон и медные фитинги. Пластинчатый теплообменник. Горелка инжекционного типа – из нержавейки (сталь ANSI 304). Электророзжиг. Защита от замерзания. Подключается пульт. ЖК-дисплей.
- Тепловая мощность в диапазоне 7-23 кВт.
- КПД 90,5%.
- Весит 28 кг.
Fortuna Pro F24
Настенное исполнение. Двухконтурный. Мощность обогрева – 7,2 кВт. 93%. Ориентировочная стоимость 23 500 рублей. Есть – автоподжиг, модуляция пламени. Вес – 35 кг.
Серия Diva F
Котлы серии «Дива» представлены моделями, различающимися мощностью, площадью обогрева, производительностью. F 18 рассчитана на 180 м2, F 32 – на 320 м2 – так, по маркировке можно узнать – на какую отапливаемую площадь рассчитан аппарат. У самого маломощного устройства производительность – около 14 л/мин. У F 32 – 18 л/мин.
Pegasus T 45
Напольный. Конвекционный тип. Один контур. Мощность обогрева (мин/макс) 17 000-45 000 Вт. 91%. Открытая топка. Механическое управление. Вес 164 кг.
