Геотекстиль для дренажа — какой выбрать?

Виды геоткани

Характеристики полотна зависят не только от технологии изготовления, но и от вида полипропилена. У каждой разновидности своя область применения.

Для различных сфер использования предназначены свои виды геополотна:

• Строительный — его укладывают под тротуарную плитку и гидроизолируют подвалы и фундаменты, укрепляют дорожное полотно.
• Мебельный — им обивают внутреннюю часть мебели, матрасы, оборачивают мебель при транспортировке для защиты от повреждений.
• Упаковочный — применяется для обуви, одежды, техники и других товаров при упаковке.
• Садовый — прекрасно работает как укрывной материал для устройства парников, защищая растения от мороза зимой и солнца летом. Его расстилают вокруг деревьев и кустарников, чтобы не прорастали сорняки.
• Дренажный — служит для обмотки дренажных труб или обустройства дренажа.

По технологии изготовления выделяют две группы: тканый и нетканый материал.

Тканый

Производится переплетением волокон основы и утка, как в тканях. Можно добиваться различной плотности полотна, изменяя размер промежутков между нитями. Для изготовления используют стеклянные и полиэфирные волокна. Их пропускают через специальные устройства — каландры, где волокна частично сплавляются. Сплавка и пропитка упрочняющими составами значительно повышает долговечность и прочность нитей.

Вязаная ткань с прошивкой — ещё одна разновидность тканого полотна. Он создаётся переплетением по принципу петлевого вязания и при механическом воздействии может распускаться. Это самый дешёвый материал, его применение оптимально при небольших нагрузках.

Благодаря технологии сплавки тканых волоко, геотекстиль становится более прочным

Применяют геоткань при разделении различных видов грунта, например, при устройстве садовых дорожек, укрепления различных конструкций, армирования основ под дороги, насыпей, взлётно-посадочных полос. На садовом участке геоткань поможет разделить грядки, укрепить склон для посадки растений.

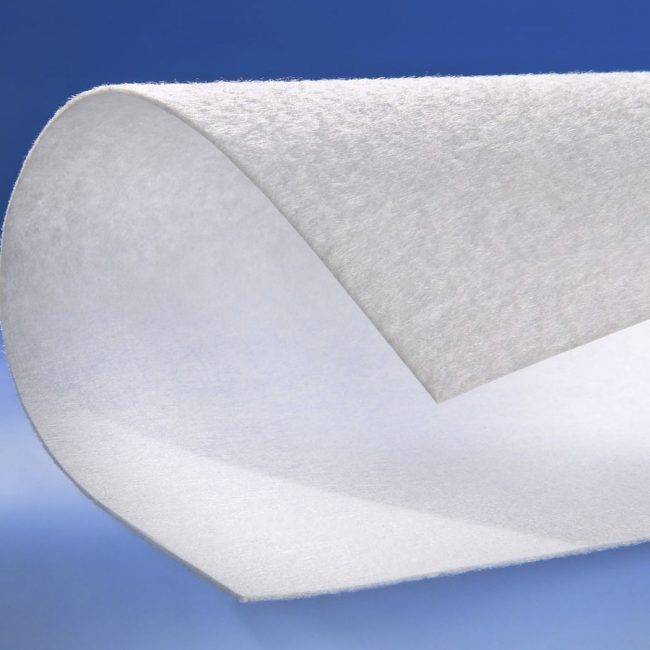

Нетканый

Геополотно делается путём сплавления синтетических волокон термическим или химическим способом и в зависимости от этого бывает иглопробивной или термоскрепленный.

Иглопробивной получают из коротких непрерывных нитей путём протыкания его тончайшими зазубренными иголками на специальном прессе. Волокна в виде слоя ваты сплетаются между собой и уплотняются, зацепляясь за иглы, проникают в толщину полотна и образуют эластичную и прочную структуру. Внешне этот материал похож на плотный войлок.

В результате такой обработки нетканый геотекстиль приобретает особые свойства: укрепляет грунт и прекрасно пропускает воду, осушая почву. Поэтому его применяют при обустройстве дренажных систем. Для большей прочности геополотно усиливают геосеткой, которая увеличивает срок службы иглопробивного слоя.

Термоскрепленный производят термическим способом, сплавляя полипропиленовые нити при нагреве. В результате образуется очень эластичное и устойчивое к нагрузкам полотно, которое пропускает воду только в поперечном направлении и обладает отличными показателями при армировании склонов, дорог, укреплении грунтов.

Нетканый геотекстиль обладает эластичностью и устойчивостью к нагрузкам

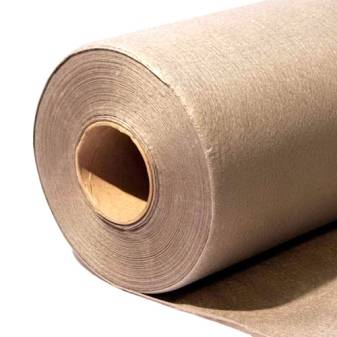

Все виды полотен выпускаются в рулонах шириной от 1,5 до 6 метров, длина обратно пропорциональна плотности материала, чаще всего от 100 до 350 метров.

Выбор геотекстиля для дренажа

Конечный выбор материала сделать самостоятельно без должного опыта сложно, поэтому часто рекомендуется привлекать специалистов для консультации. Можно ошибаться, даже приобретая очень дорогой геотекстиль.

Нельзя брать на погружение внутрь грунта геоткань из смесового сырья – хлопчатобумажные волокна постепенно полностью вымываются и покрытие утрачивает фильтрационные качества. При использовании такой геоткани требуется частый ремонт системы.

Человек экономит на стадии закупки, но существенно тратит на восстановление целостности конструкции. Лучше сразу купить ткань подороже, но более подходящую.

На всех полотнищах изготовители указывают коэффициент фильтрации. Подходит параметр 125 – 140 м/сутки для большинства типов грунта. Если воды на участке много, она высоко протекает, то берут ткань с более высоким показателем.

Плотность сырья выбирают на основании величины предполагаемой нагрузки. Продольное давление должно удерживаться 1,9-3 кН/м, при поперечной нагрузке — 1,5-2,4 кН/м, при общей плотности купленного материала от 400-500 Н.

Защитное полотно для фундамента

Для защиты фундамента от излишков воды часто дренаж располагают внутри отмостки, плотно прилегающей к основанию дома.

Чтобы обезопасить бетон от воды, необходимо установить точный уровень пролегания грунтовой влаги, состав грунта на участке. Затем, выбирают щебень подходящей фракции, трубы.

Только после приготовлений можно выбирать геотекстиль.

Вокруг здания выкапывают траншею с заглублением на один уровень с фундаментом, создавая уклон наружу. Стенки выкопанной траншеи будут уклоняться наружу, создавая расширенное пространство сверху и узкое — внизу.

Защита основания геотекстилем

Уклон, обычно, соответствует направлению течения воды, а ширина – сечению укладываемых труб. Все стенки заравнивают, дно трамбуют, создавая наиболее ровные грани.

Следующим шагом, засыпают подушку из песка, трамбуют, создавая общую толщину пласта в 5 см. Поверх насыпи стелют геоткань, сразу дно засыпают щебенкой. Затем, укладывают трубы, проводят их соединение, поверх присыпают щебнем.

Слои щебенки по бокам и сверху должны быть не менее 10 см.

Затем, подготовленный дренаж укрывают выведенными в стороны частями полотна, обволакивая тканью все сооружение. Выполняют скрепление проволокой через каждые 30 см ткани. Остается выполнить обратную засыпку.

Нетканый дорнит

Большое распространение получил нетканый вариант продукции, представляющий собой результат работы с полимерным веществом.

В отличие от аналогов, дорнит создается не склеиванием, а путем пробивания волокон острой иглой, иногда с нагревом.

Вариации дорнита

Такое полотно выдерживает увеличенную нагрузку без повреждений.

Материал активно используется при укладке дорог, укрепления грунта, предотвращения вымывания сырья грунтовой жидкостью.

Дренаж на садовом участке

При работе с насаждениями требуется оптимизация условий – регуляция количества воды. Одним растениям нужно много влаги, других погубит ее избыток, а дренаж поддерживает уровень влажности на оптимальном уровне.

Геотекстиль в саду, огороде

Для создания условий, по периметру места под посадки выкапывают отдельные траншеи, заглубляют внутрь трубы — отдельные самостоятельные элементы. Соединяют патрубки тройниками, все оборачивают геотканью.

Поверх текстиля насыпается щебенка, стелется текстильная прослойка, снова насыпается каменный слой и только потом возвращается грунт.

Расценки за метраж геотекстиля

Цена погонного метра полотна не слишком высокая, что делает продукт доступным для разного размера строительного бюджета.

Для водоотводного сооружения стоимость полотна начинается с 10 руб. за 1 м. Если нужно сэкономить, лучше рассматривать продукты отечественного производства – готовая геоткань по техническим параметрам не уступает заграничному производству. При этом, разница в цене будет значительной.

Стоимость покрытия не должна быть высокой или низкой, главное, чтобы материал соответствовал предъявляемым требованиям.

Себестоимость материала формируется из нескольких факторов: прочность покрытия, плотность тканного полотна, метод производства, стоимость сырья, мнения производителя. Иногда можно найти геополотно у крупного изготовителя дешевле, чем у мелкой торговой марки.

Если сооружать дренаж самостоятельно, можно неплохо сэкономить, но нет гарантий, что все сделано правильно. Наем специалистов может стоить по-разному, минимальная цена такой работы начинается с 30 руб. за 1 кв. м конструкции.

Что это такое и для чего он применяется

Геотекстиль (используют также название геоткань) – полимерное полотно с особыми свойствами.

Производят материал из мононитей:

• полиолефинов (полипропилена и полиэтилена);
• полиэфира (полиэстера);
• полиамида;
• акрила;
• нейлона и др.


Наибольшее распространение получил геотекстиль на основе полипропилена и полиэфира (про дренажные трубы в фильтре «Геотекстиль» написано здесь).

Кроме мононитей полимеров, возможно, использование в технологическом процессе производства геосинтетиков смесевых нитей, в которых добавками к полимерному сырью, выступают отходы текстильного производства — шерстяные и хлопчатобумажные нити.

Это удешевляет конечный продукт, но сказывается на его свойствах.

Считается, что характеристики материала из смесевых нитей ухудшаются по сравнению с продуктом из мономерных, что ограничивает область его применения.

Вообще, понятия геотекстиль и геоткань не совсем тождественны.

Термин «геоткань» относится к тканым материалам (тканый геотекстиль), получаемым за счет переплетения нитей (полос) под прямым углом.

За счет технологии производства геоткань приобретает уникальные свойства:

• высокую механическую прочность.
  Прочность на разрыв достигает сотен кН (для образца шириной в 1 м).
  Демонстрирует геоткань и отличную сопротивляемость продавливанию;
• малый коэффициент деформации – удлинение образцов на разрыв лежит в пределах 12-18%.


При этом, геоткань остается водопроницаемым материалом.

Эти свойства обусловили применение геотканей в строительстве:

• автомобильных и железных дорог,
• гидротехнических сооружений (как соединить дренажную трубу с канализационной трубой прочитайте в этой статье,
• площадок для тяжелой строительной техники,
• фундаментов (материалы для гидроизоляции).

 Зарекомендовал себя этот материал в экстремальных условиях, например, на заболоченных местностях и в районах вечной мерзлоты.

Геоткань с малой плотностью, часто, используют при проведении ландшафтных работ.

Геотекстиль – нетканый материал, получаемый за счет скрепления волокон механическим или термическим способом.

1. Термоскрепленный геотекстиль – наиболее тонкий из всех разновидностей этого материала, обладает наибольшей из нетканых разновидностей механической прочностью.

   При этом проигрывает остальным по водопроницаемости.

2. Иглопробивной геотекстиль отличается высокой фильтрующей способностью.

Применяются и другие методы скрепления волокон – химический (за счет пропитки связующим), водоструйный, но в получении материалов для строительства промышленного значения они не имеют.

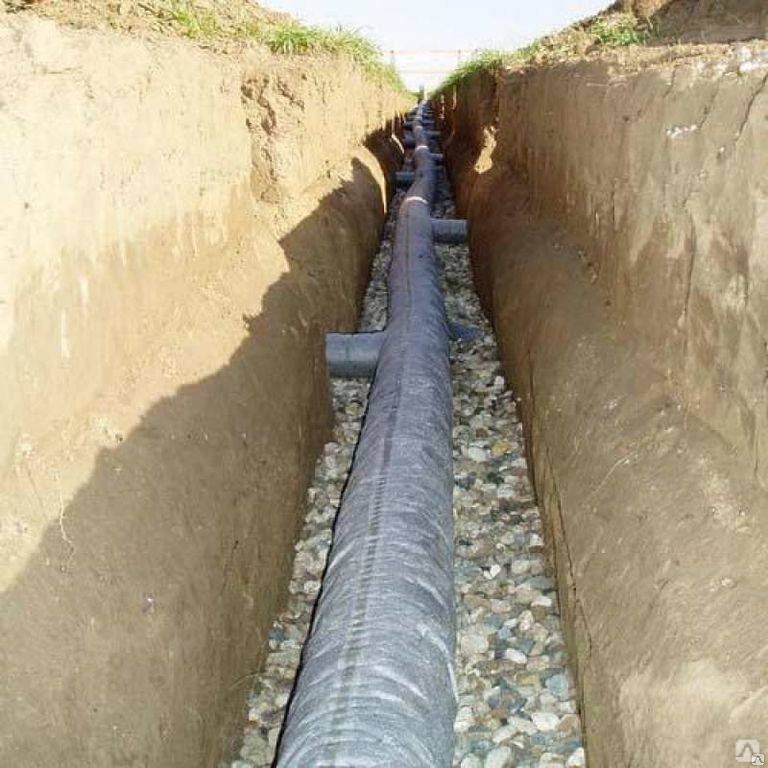

Правила использования геополотна при обустройстве дренажа

Укладка геополотна происходит очень просто, так как полотно легко режется ножом, сворачивается, принимая нужную форму. Чтобы получился эффективный дренаж, нужно соблюдать несложные правила:

• Находясь долго на жаре под солнцем, геополотно способно ухудшать фильтрующие качества. Оптимально материал распаковывать непосредственно перед его применением и сразу засыпать землей.
• Чтобы полотно не порвалось, в траншею его нужно уложить после выравнивания дна и боковых стенок. Ткань должна быть не сильно натянута и без складок. Если на геополотне образовалась дыра, этот кусок нужно отрезать, после чего заменить новым.
• По ширине полотно подбирают так, чтобы оно могло внахлест закрыть трубу с дренажной отсыпкой. Здесь нужно перед монтажом дренажной системы произвести расчеты. Учитывают сечение трубы, а также толщину отсыпки. В идеале получается дренаж, если вдоль траншеи хватает раскатать цельный кусок геополотна.
• Чтобы иметь лучшее представление об укладке геополотна, давайте подробней рассмотрим схему обустройства дренажа. Итак, на дно траншеи расстилают полотно. Его края должны выходить за пределы ямы, где временно прижимаются грузом. Сверху на геотекстиль насыпают щебень толщиной около 300 мм. Далее, идет укладка трубы и засыпка ее сверху аналогичным слоем щебня. После этого свободными краями геотекстиля обматывают внахлест всю фильтрующую систему. В финале идет обратная засыпка траншеи грунтом.

Если укладка геополотна щебня и трубы была выполнена правильно, дренажная система будет исправно функционировать долгие годы.

На видео рассказывают о геотекстиле:

Выбрать подходящий геотекстиль для обустройства дренажа несложно. На крайний случай можно воспользоваться рекомендациями продавцов. Главное, точно соблюдать технологию укладки материала.

Какой геотекстиль использовать для дренажа на участке

Каждый из перечисленных производителей выпускает изделия разной плотности, подходящие для определенных ситуаций. Сфера применения полимерной прослойки очень широка. Полотна материала также используются при устройстве дорожных покрытий, возведении геотехнических конструкций и укрепления откосов.

Правильно подобранный материал в грунте служит долго

Как выбрать плотность геотекстиля при дренаже участка

Для устройства системы отвода излишней влаги непосредственно с участка необходим материал, который будет совмещать в себе жесткость, эластичность и хорошую пропускную способность. С повышением плотности мембраны возрастают ее прочностные характеристики, но при этом падает водопроницаемость, поэтому выбирать следует что-то среднее.

Мембрана нужной плотности будет надежно функционировать

Лучше всего с дренажной функцией справляется полотно плотностью от 200 до 300 г/куб. м. Если выбрать прослойку с меньшими показателями, то риск ее повреждения будет очень велик. При увеличении плотности поверхность мембраны будет быстро заиливаться, что значительно снизит эффективность функционирования всей системы.

Края полотен должны перекрываться с небольшим напуском

Дополнительные рекомендации по выбору материала

• желательно приобретать продукцию, произведенную из мононити;
• полотно, изготовленное термическим способом, менее подвержено процессу заиливания;
• качественное изделие обычно имеет белоснежный цвет, в отличие от низкосортных аналогов;
• наиболее эффективная величина пор должна составлять 0,175 мм, тогда система будет работать надежно в течение длительного времени;
• выбор производителя должен делаться с учетом периода его существования на рынке.

Геотекстиль должен находиться под всеми трубопроводами системы

Расходные материалы для водоотведения

Выбор геотекстиля и геоткани включает десятки марок российских и зарубежных производителей.

Большинство из них имеет близкие характеристики, что затрудняет выбор, особенно для людей, не обладающих опытом.

Для отвода грунтовых вод, необходимо обращать внимание на:

• вид материала.
  Для дренажной системы под фундамент частного дома, на участке (нужна дренажная труба) и т.д. подойдет нетканый иглопробивной геотекстиль из полипропиленовой мононити.

  Термоскрепленное полотно уступает ему по коэффициенту фильтрации.

  Полиэфирный геотекстиль менее устойчив к различным воздействиям.

  Тканый геотекстиль (геоткань) обладает избыточными характеристиками для такого применения и менее удобен в работе.

  Практический совет!
  Для дренажных систем выбирают полотно чистого белого цвета.

  Это свидетельствует о его изготовлении из мононитей. Смесевые нити для дренажа – неподходящий вариант.

  Хлопчатобумажные и шерстяные волокна со временем вымываются и гниют, из-за чего сокращается срок службы дренажа

• плотность.
  Выбирают показатель с учетом условий эксплуатации.

  Оптимальное сочетание прочности и фильтрующей способности обеспечит материал плотностью 150-300 кг/кв.м;

• коэффициент фильтрации.
  Для качественного отвода грунтовых вод требуется значение 150-100 м/сутки.

  Чем ближе уровень грунтовых вод, выше интенсивность водопритока и проницаемость грунтов, тем выше должен быть коэффициент фильтрации полотна;

• механическая прочность на разрыв в продольном и поперечном направлении и стойкость к продавливанию.

  Рекомендованные величины первой группы показателей — 1,9-3 и 1,5-2,4 кН/м, соответственно.

  Вторые выбирают с учетом характера грунтов, дренирующего материала, давления почвенных слоев, склонности грунтов к подвижкам и т.д.





















  На практике, используют полотно с допустимой нагрузкой 400-500 Н.

Немаловажна при выборе и ценовая составляющая. Стоимость полотна для дренажной системы определяется видом и плотностью материала.

При этом качественные продукты известных марок, естественно, стоят дороже. Но их приобретение практически гарантирует длительный срок безаварийной эксплуатации систем.

В этом случае экономия на ремонте дренажной системы и защищаемых конструкций оказывается значительно больше, чем сиюминутная экономия от приобретения дешевого материала.

Виды геотекстиля

Этот элемент дренажа довольно упругий, стойкий к большим нагрузкам и повреждениям. Он прочный, надежный и долговечный. Кроме того, одно из положительных свойств геотекстиля – экологическая чистота. Он совершенно не вреден и не загрязняет внешнюю среду.

Обратите внимание! Ткань имеет отличные фильтрующие и впитывающие способности. Не стоит путать его с гидроизоляционным материалом, и использовать в таком ключе

Промышленное производство предлагает два вида геотекстиля:

1. Геополотно – не ткань, а синтетический материал.
2. Геоткань – ткань, получаемая на основе натурального или синтетического сырья.

Чтобы произвести геоткань, переплетают два или более полимерных (синтетических) волокна. В целом этот материал предназначается в виде армирующей составляющей для укрепления оползневого грунта. Также его используют, чтобы повысить устойчивость и увеличить несущую способность грунта.

Что касается геополотна, то его добывают скреплением полимерных волокон. Это может быть полиэфир или полипропилен. Полотно получается высшего качества. Именно его зачастую используют, когда выполняется укладка дренажной системы. Это практичный, очень гибкий, водопроницаемый и крепкий материал. Его можно добыть несколькими способами:

• термическим путем, когда полимерные волокна сплавляются друг с другом. Этот эффект называют термофиксацией;
• химическим путем, при котором благодаря адгезии волокна склеиваются друг с другом;
• механическим путем или иглопробивным.

Но вы довольно редко встретите полотно, изготовленное определенным способом. Чаще всего материал получают путем объединения разных способов и полимеров.

Разнообразие структур

Эксплуатационные свойства геотекстиля напрямую зависят от его структуры. В зависимости от поставленной задачи выбирают определенный вариант. Такие функции, как отвод воды, устойчивость к влаге и многое другое обеспечивает сама структура.

Решетка

Полотно нетканого типа. Полосы из полимера надежно соединяются между собой в шахматном порядке, в результате чего образуются ячейки.

Сетка

По объему это плоская ткань. Полосы материала могут быть соединены различными способами:

• под углом;
• тесно переплетены между собой;
• перпендикулярно

Ячейки получаются более крупными и объемными.

Геомат

Материал характеризует хаотичное соединение волокон или нитей. Элементы скрепляют тремя методами:

• термическим;
• механическим;
• химическим.

Геомат обладает отменной гибкостью и легкостью. Он беспрепятственно пропускает воду и воздушные потоки.

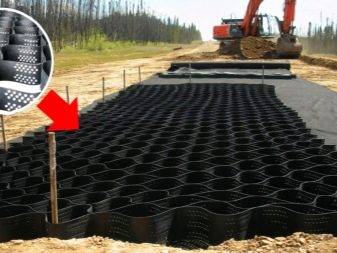

Геоячейка

Крупное нетканое полотно с объемными ячейками. Второе название продукта – объемная георешетка. Полотно выполнено в форме сот из полиэтиленовых лент. Материал скрепляется сварочным методом, обеспечивающим надежное и долговечное соединение. За счет трансформации формы его удобно хранить и транспортировать.

Мембрана

Раздел включает в себе три разновидности.

• Геомембрана – плотный материал. Геоткань непроницаемая для жидкости.
• Битумно-геосинтетическая – геоткань с битумным слоем.
• Глиняно-геосинтетическая ткань. Материал с глинистым слоем.

Основная сфера использования мемран – оборудование дна искусственных водоемов: пруды, ручья, озера.

Глиномат

Материал состоит из трех слоев. Два внешних слоя – геотекстиль, соединенный иглопробивной методикой. Между ними укладывается глина. После чего они надежно соединяются прошиванием.

Геополоса

Узкие полотна, ширина которых не превышает 90 сантиметров. Ткань отличается технически оформленными краями. Для производства материала часто используется метод вырезания полос из широкого геосинтетического материала.

Бентомат

Рулонный материал, изготовленный иглопробивным способом. Производители соединяют тканый полипропиленовый геоматериал с нетканым полотном. Специальный изоляционный слой размещается посередине. Он состоит из специального гранулированного натриевого бентонита.

Геокомпозит

Многослойная геоткань. Минимальное количество слоев – два. Выделяют два типа: армирующий и дренирующий материал. Но также компании используют термины: армогеокомпозит и геодрен.

Основные технические характеристики:

• качественный продукт, изготовленный с учетом всех норм, обладает отменной прочностью;
• на растяжение прочность доходит до нескольких сотен kN/м, при этом удлинение составляет не больше 18%;
• повышенная плотность геоткани, этот показатель варьируется от 80 до 1200 г/м2;
• такие факторы, как проницаемость воды и воздуха, срок службы, уплотнение почвы и многое другое являются индивидуальными, и их необходимо уточнять при покупке материала.
