Гидрострелка для отопления: принцип работы, назначение и расчеты

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Устройство гидрострелки

труба с четырьмя патрубками

Впрочем, патрубков может быть и больше, но такие системы сильно усложняются в плане гидравлических и термодинамических расчётов, их рассмотрение в рамках данной статьи нецелесообразно.

Возможные варианты форм простых гидрострелок приведены на рисунках 2 и 3.

Круглые анулоиды отличаются от прямоугольных только внешним видом. Правда, прямоугольный вариант смотрится лучше, зато круглая гидрострелка более выгодна с точки зрения гидравлики. Но в целом, параметры работы этих устройств не зависят от их формы.

Дополнительно гидроразделители могут оснащаться:

• фильтрами;
• сепараторами воздуха с автоматическими воздухоотводчиками;
• краном для слива (например, кран Маевского, рис.4);
• дополнительной теплоизоляцией;
• шламоуловителем;
• трёхходовыми клапанами с терморегулирующим элементом для предотвращения попадания холодной воды в обратную ветвь котельного контура;
• термометром;
• манометром.

Типовая схема включения гидроразделителя в схему отопления показана на рис.5.

Q1 — контур котла;

Q2 — Контур отопления (развязки отопления);

Н1 и Н2 -циркуляционные насосы контуров.

Рис.5. Типовая схема монтажа гидроразделителя.

Иногда можно встретить ёмкостные гидравлические разделители в виде бочки. Схема такого устройства приведена на рис.6.

Рис.6. Гидроразделитель в виде бочки в качестве аккумулятора тепла в системе отопления.

В таком виде гидрострелка служит не только разделителем гидравлических контуров, но и аккумулятором тепла, способствуя сглаживанию процесса изменения температуры во втором контуре.

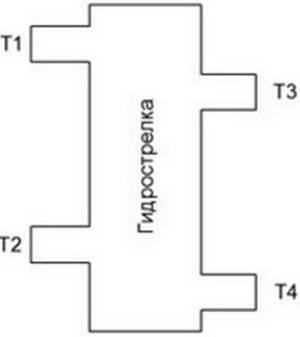

Рис.7. Гидроразделитель со смещением патрубков.

Здесь: Т1—Питающий трубопровод от котла.

Т3—Питающий трубопровод к развязке отопления.

Патрубки Т2 и Т4 являются выходами обраток соответствующих контуров.

Превышение патрубка трубопровода Т1 относительно Т2 позволяет создать условия, при которых теплоноситель, поступающий от котла, имеет возможность притормозить и выделить дополнительное количество воздушных пузырьков.

Патрубок трубопровода Т2 расположен выше патрубка Т4 для обеспечения условий эффективного отделения шлама и предотвращения попадания его в трубопровод Т2.

Какие конструкции гидрострелок бывают: некоторые примеры подобных устройств

Подобные приспособления могут иметь два типа конструкций:

• вертикальная – такая гидравлическая стрелка помогает удалить шлам и излишний воздух из теплоносителя;
• горизонтальная – применяется, когда в системе имеется отдельная система фильтрации и удаление воздуха и различных частиц не требуется.

Вертикальная гидравлическая стрелка на 4 контура

Интересно, что в последнее время стали довольно распространены гидрострелки из полипропилена. При условии, что вся система выполнена из того же материала, это избавляет от необходимости фильтрации теплоносителя. Ведь в пластиковых трубах никак не может образоваться коррозия, что позволяет использовать теплоноситель даже с избытком воздуха – никакого вреда это системе отопления не наносит.

Что такое гидравлический разделитель: общее понятие

Давайте попробуем понять, что такое гидрострелка в системе отопления. По сути, это небольшая вытянутая емкость цилиндрического, реже прямоугольного или квадратного сечения, расположенная вертикально. По граням ее расположены патрубки на определенном расстоянии друг от друга. Такое устройство можно приобрести в магазинах, но при наличии некоторых навыков его вполне можно сделать своими руками. Многие владельцы частных домов жалуются, что контуры отопления неравномерно распределяют температуру. На вопрос о разделителе они задают встречный: «Гидравлическая стрелка? Что это такое?». Чтобы не возникало подобных вопросов, будем разбираться.

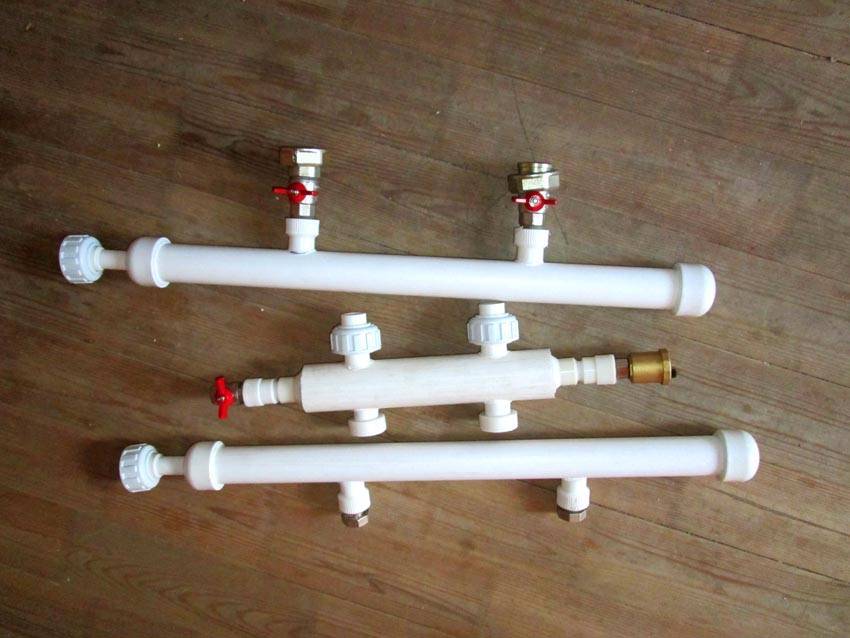

Разделители из пластика заводского производства довольно компактны

Почему следует применять гидравлическую стрелку?

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

• Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
• Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Виды разделителей

Классификация разделителей:

1. В зависимости от объема:
   • большие – 200-300 л.;
   • средние – от 20 до 150 л.;
   • маленькие – меньше 20 л.
2. В зависимости от числа контуров:
   • двухконтурный;
   • многоконтурные.
3. В зависимости от формы сечения:
   • круглые;
   • квадратные.
4. В зависимости от расположения:
   • горизонтальные;
   • под углом;
   • вертикальные.
5. В зависимости от положения патрубков:
   • параллельные (на одной оси);
   • чередующиеся (на разных осях).

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Устройство и принцип действия гидрострелки

Классическое устройство гидрострелки – полый сосуд, имеющий две пары патрубков. Первая пара служит для подключения котла (или каскада котлов), вторая – для присоединения системы потребления. Внутренний объем сосуда круглого или прямоугольного сечения служит зоной гидравлического разделения, разряжения и смешивания потоков разнотемпературных теплоносителей.

В верхней части устройства устанавливают воздухоотводчик, нижняя служит грязеуловителем. В гидрострелке циркулирует два потока теплоносителя – поток котлового (первичного) контура и поток системы потребления (вторичного контура). При различных режимах работы оборудования величина потоков меняется. Происходит либо прямая подача от котла, либо смешивание потоков с разной температурой.

Гидрострелка подбирается из расчета снижения скорости теплоносителя до диапазона 0,1 – 0,2 м/с. Прим этой скорости практически отсутствует гидравлическое сопротивление, гидродинамический режим принимает ламинарный характер, происходит наиболее качественный тепломассообмен между контурами.

Контур циркуляции котла практически не зависит от вторичного контура, режим работы котла приобретает стабильный, ровный характер. Вторичный контур получает теплоноситель с равной температурой для всех ветвей, необходимое его количество отбирается собственными насосами.

Отключение, изменение режима работы любой зоны отопительного оборудование приобретает лишь косвенное влияние на работу котла и системы в целом. Обеспечивается гидравлическое разделение, снижающее нагрузку на теплогенератор, отопительные приборы, насосное оборудование, коммуникации.

Гидравлический разделитель имеет три режима работы:

 Режим 1.  Прямой тепломассообмен потоков теплоносителя первичного и вторичного контура. Стабильная тепловая нагрузка потребления равна постоянному значению тепловой мощности котлоагрегата. Смешивания теплоносителей практически не происходит, движение приобретает ламинарный режим, происходит отделение воздуха, примесей и так далее. Режим работы котла – постоянный, на средней нагрузке.

 Режим 2.  Котел работает с максимальной нагрузкой, при этом не может обеспечить все потребности системы. Происходит полная передача потока из первичного контура котла с подмешиванием воды из обратки вторичного контура. При этом общая температура снижается для всех потребителей.

 Режим 3.  Оптимальный режим работы характеризуется наличием необходимой тепловой мощности котла, обеспечением экономного, «щадящего» режима работы. В этом режиме происходит смешивание прямого и обратного потоков первичного контура, температура поднимается. Котел останавливается при достижении заданной температуры, режим его работы приобретает циклический характер.

Гидравлический разделитель имеет и более сложные конструктивные конфигурации. Устройство оснащается сетчатыми элементами в верхней зоне для качественного отделения воздуха. Внутри изделия выполняются перфорированные перегородки вертикального или горизонтального направления для более эффективного разделения потоков.

Гидрострелки часто комбинируются с распределительными коллекторами. При этом коллекторы иногда входят в конструкцию моноблока, могут подключаться независимые.

Производятся изделия в виде комбинации разделителя и коллектора. При этом реализуется зонный температурный отбор теплоносителя для различных отопительных блоков.

Купить или изготовить своими руками

Готовый комплект гидрострелки европейской сборки с вспомогательным оборудование в торговой сети стоит от 200 до 300 долларов США.

Пользователь, который приобретет такую конструкцию, получит все преимущества ее работы в системе теплоснабжения: экономию топлива, надежный тепловой и гидравлический режим в сети и долговечность основного котельного оборудования.

Простая схема гидравлического разделителя

Заводская сборка решает не только вопросы распределения, но и защиты системы от гидроударов, коррозии и отложения шлама во внутренних поверхностях нагрева. Все узлы конструкции тщательно рассчитаны, изготовлены по современной технологии и настроены в заводских условиях.

Тем домашним мастерам кто хочет сэкономить на распределителях, имеют слесарный опыт и всю необходимую оснастку можно посоветовать выполнить гидрострелку самостоятельно, благо сегодня в интернете существует достаточно подробные методики и схемы изготовления. Устройство относится к сложным гидравлическим изделиям и при выполнении их необходимо учесть следующее:

1. Сгоны должны иметь симметричную хорошо прорезанную резьбу.
2. Толщина стен патрубков выбирается одинаковой.
3. Качество сварных швов должно быть высокое.

Как подобрать гидрострелку

Гидрострелка эффективно работает, только если правильно подобрана. Базовыми характеристиками при выборе распределителя являются тепловая мощность котла и суммарный часовой расход воды для всех КО . Он не должен превышать часовой расход воды через котловой контур.

Далее обращают внимание на конструктивные особенности гидрострелки:

• форма сечения — квадратная либо круглая
• число патрубков: 4, 6 или 8 входов/выходов;
• вариант исполнения подачи/отвода воды;
• метод установки патрубков — на общей оси либо с чередованием.

Эксперты советуют для настенных котлов и гидрострелки приобретать уже готовые конструкции с манометрами, воздушником и отстойником для очистки водяного контура от шлама.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

• Котел имеет два отвода на подачу и обратку теплоносителя.
• На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.
• Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

• Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления. После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.
• Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.
• Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

• Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.
• Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.



Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Работа гидрострелки отопления: дополнительные функции и преимущества

Многие современные модели гидрострелок выполняют не только свое прямое назначение. Их используют для регуляции температурного градиента во вторичном корпусе системы отопления, тем самым снижая количество выделяемого растворенного кислорода и значительно понижая риски возникновения коррозийных процессов в системе. Это повышает эксплуатационный период всего оборудования, и в частности подшипников, установленных в циркуляционных наносах.

Полезный совет! Для того чтобы понять принцип работы данного оборудования, достаточно посмотреть фото гидрострелки для отопления в разрезе.

Также гидрострелка зачастую оснащена дополнительными приборами, которые упрощают работу с ней:

– манометр;

– датчик температурных режимов;

– терморегулирующий клапан;

– линия, обеспечивающая питание для запуска всей системы.

Кроме того, в верхней части корпуса, которая отвечает за поддержание температуры, расположены специальные пластины, имеющие пористую структуру. Они отвечают за удаление излишков образующихся газов. Магниевый анод при этом располагается в нижней части корпуса гидрострелки.

И хотя каждый из этих элементов упрощает процесс использования системы, они требуют дополнительного обслуживания, которое редко удается производить без помощи профессионалов.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Режимы работы

Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.

Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.

Установка гидрострелки оправдана при следующих условиях:

• Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
• Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
• В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

Пример системы отопления с гидрострелкой

Особенности и принцип действия гидрострелки

Гидроразделитель часто используют для распределенной системы, в проекте которой предусмотрено использование нескольких насосов. Благодаря этой детали удаётся обеспечить необходимый уровень расхода для теплоносителей. Простыми словами, данная деталь позволяет осуществить развязку в работе насосной станции.

Например, в радиаторных батареях, системе теплых полов, накопительном бойлере. Чтобы не нарушать производительность отопительного котла необходимо правильно подобрать гидроразделитель, чтобы основной насос в зоне котла мог перекачивать большой объём теплоносителя.

• Ознакомимся на нескольких примерах с предназначением гидрострелки в отопительной системе.
• В них будут использовать нескольким насосов. Каждый механизм отличается разной работоспособностью и производительностью.
• Один из них может быть мощным, а другой наоборот. Монтаж всех насосов осуществляют в зоне коллекторного узла.
• Здесь они связанные друг с другом гидравлически. Во время включения мощного насоса, все другие модели будут оставаться без нужного уровня теплоносителя.

Для предотвращения подобных ситуаций необходимо использовать гидрострелку. В другом случае все насосы можно расставить на большом расстоянии друг от друга и избежать перегрузки центрального механизма.

Какие гидравлические процессы протекают в гидрострелке?

Для того чтобы были понятны причины установки гидроразделителя в систему отопления дома, необходимо понять, что же происходит с водой во время её прохождения в полости гидрострелки. Для этих целей обязательно нужно вникнуть в суть основных параметров функционирования, верно спроектированной, двух и более контурных автономных систем отопления с применением гидроразделителя.

https://youtube.com/watch?v=YWC8mhFJZKQ

После выполнения монтажных работ, сварки всех стыковых соединений в трубах, система отопления заполняется прохладной водой, как правило, в пределах 5 – 15 градусов.
При включении котла автоматика подключает циркуляционный насос основного контура и выполняется разжигание горелки, так как теплоноситель пока что не набрал заданную программой температуру, насосы вторичных контуров не включаются и теплоноситель движется только по первичному контуру. Таким образом, весь поток будет направлен вниз по гидрострелке, как показано на схеме (Ситуация №1).
Сразу же после того, как теплоноситель достигнет заданного температурного уровня, начинается равнозначный отбор второстепенным контуром водяного потока. В исключительном порядке, равных водяных потоков, основного и второстепенного контура, гидрострелка функционирует только лишь как воздушный отводчик и грязе-мазутоулавливатель, то есть, так как уже упомянуто выше в пунктах 3 и 4. Таким образом, происходит стандартный отопительный процесс и нагревание горячей воды для нужд вашего дома (на схеме это Ситуацию №2)

Обязательно необходимо обратить внимание, что достичь при практическом применении абсолютного равенства водяных потоков Q1=Q2 во всех контурах отопительной системы практически невозможно. Именно поэтому, в обязательном порядке необходимо устанавливать гидрострелку в системе отопления дома.
Далее автоматика будет регулировать расход во второстепенном контуре, например, когда вода в ГВС достигнет заданной температуры насос горячего водоснабжения отключится; в условиях, если термоголовки радиаторов прикрывают поток в следствии перегрева помещения на солнечной стороне, тем самым повышая гидросопротивления в этом контуре отопления, срабатывает автоматика адаптивного насоса, понижая их производительность и снижая поток Q2

Через это поток Q1-Q2 начинает движение вверх по гидрострелке (на схеме Ситуацию №3). Если в системе отопления нет гидрострелки, из-за значительного гидравлического перекоса вышли бы из строя как минимум циркуляционные насосы.
Когда автоматика котла останавливает насос основного отопительного контура, поток теплоносителя в гидрострелке стремится вверх (на схеме Ситуацию №3). Но данная ситуация бывает очень редко.

Подведём краткие итоги. Учитывая вышеизложенное можно сказать, что установка гидрострелки в системе отопления вашего дома жизненно необходима, если у вас 2 и более контуров отопления и котел имеет теплообменник из чугуна.
