Индукционные котлы отопления: подробный обзор их эффективности в системах отопления частного дома, принцип работы электроиндукционных котлоагрегатов, цены и отзывы о них

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла

Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают

Преимущества электрокотла для отопления частных домов

Продавцы котельного оснащения только и говорят о преимуществах индукционных устройств. Большая половина из них говорит правду. Например, продавцы утверждают, что индукционные системы экономят до 40% электричества в сравнении с устройствами на ТЭНе. Это немного преувеличенный факт. Дело в том, что оба вида котельного оборудования потребляют одинаковый объем электроэнергии. Но индукционные модели нагревают источник тепла быстрее, чем ТЭНовые.

Если вовремя отключать оборудование при достаточном нагреве помещения, то удастся сэкономить на электричестве. При этом лучше оборудовать систему автоматической системой и блоком управления. КПД индукционного котла высокий 98%. Но такие котлы стоят дороже, чем ТЭНовые. Автоматика и блок управления, специальный сплав корпуса и обмотка – лишь увеличивают стоимость системы. Как и другие системы отопления, индукционные модели имеют преимущества и минусы, среди которых можно выделить:

• стабильность и высокая надежность, однако, в системе всегда должна быть жидкость;
• возможность использования любого типа источника тепла;
• нет необходимости в замене каких-либо деталей системы;
• отсутствие накипи, благодаря постоянной вибрации высоких частот;
• длительный срок эксплуатации до 35 лет;
• экономия ресурсов до 30%, благодаря высокой скорости обогрева;
• монолитный корпус из ферросплава предотвращает возможность утечки;
• нет необходимости в дополнительного помещении и установке вентиляции;
• небольшие размеры;
• никакого шума на момент работы;
• отсутствие потребности в сервисном обслуживании;
• источник тепла нагревается быстро в течение 5 минут с момента включения;
• автономная система работа;
• легкая установка.

Минусом этой системы является большая масса при небольших размерах – 40 кг, а также высокая цена. Более того, для частных домов в 2-3 этажа потребуется монтаж дополнительного циркуляционного насоса большей производительности.

Плюсы и минусы

Преимущества индукционного отопительного оборудования:

1. Повышенная надежность и безопасность эксплуатации за счет использования автоматики. Допускается применение различных жидких теплоносителей.
2. Повышенный КПД котла, превышающий 90%. Параметр зависит от конструктивных особенностей теплообменного контура.
3. Увеличенный срок эксплуатации, превышающий отметку 25 лет. Для повышения надежности используются катушки с разнесенными витками обмотки. Зазор между проводом заливается термоустойчивым компаундом. Из схемы оборудования исключены трущиеся детали (кроме быстросъемных электрических насосов), что дополнительно снижает вероятность поломки оборудования.
4. Быстрое начало работы за счет уменьшенных габаритов изделия. Поскольку электрический индукционный котел не имеет массивных металлических элементов конструкции, то нагрев жидкости начинается после включения питания.
5. Вибрирующий индукционный нагревательный элемент не покрывается слоем накипи. Для снижения вероятности образования отложений применяются специальные жидкости. Отсутствие отложений позволяет поддерживать равномерную мощность в процессе эксплуатации устройства. Для повышения функциональных характеристик рекомендуется вводить в состав рабочей жидкости реагенты, препятствующие образованию отложений.

Недостатки нагревательного оборудования с индукционным принципом нагрева жидкости:

1. Необходим постоянный контроль уровня жидкости в магистралях. При утечке происходит перегрев рабочего сердечника, выводящий отопительный котел из строя.
2. Повышенная цена оборудования и монтажа.
3. Затруднен процесс самостоятельного ремонта. Не предусмотрен демонтаж части компонентов конструкции, что повышает стоимость восстановительных работ.
4. Высокочастотный шум при работе части устройств. Подобное оборудование не рекомендуется устанавливать в жилых помещениях.

Особенности установки индукционных обогревателей

Индукционные электрические системы отопления должны устанавливаться только с закрытым контуром с мембранным расширительным баком и циркуляционным насосом. Вынужденная циркуляция требуется в первую очередь из-за того, что интенсивный нагрев и малый объем сердечника не дают получить естественный воздухообмен, вода начинает кипеть сразу после создания условий для гравитационной циркуляции.

Если индукционный отопительный электрокотел применяется в качестве теплогенератора, тогда нужно применять в контуре пластиковые трубопроводы или отделить металлические трубы от котла установкой пластиковых фитингов. Котел нужно качественно заземлить. Требования по монтажу такие же, как и для всех электрических котлов: от расстояния пола или потолка – 80 см, от стены – 30 см. Установка блока безопасности с манометром, воздушным и предохранительным клапаном считается обязательным, как и для всех крытых отопительных систем. В коттеджах обычно применяется типовая система подсоединения.

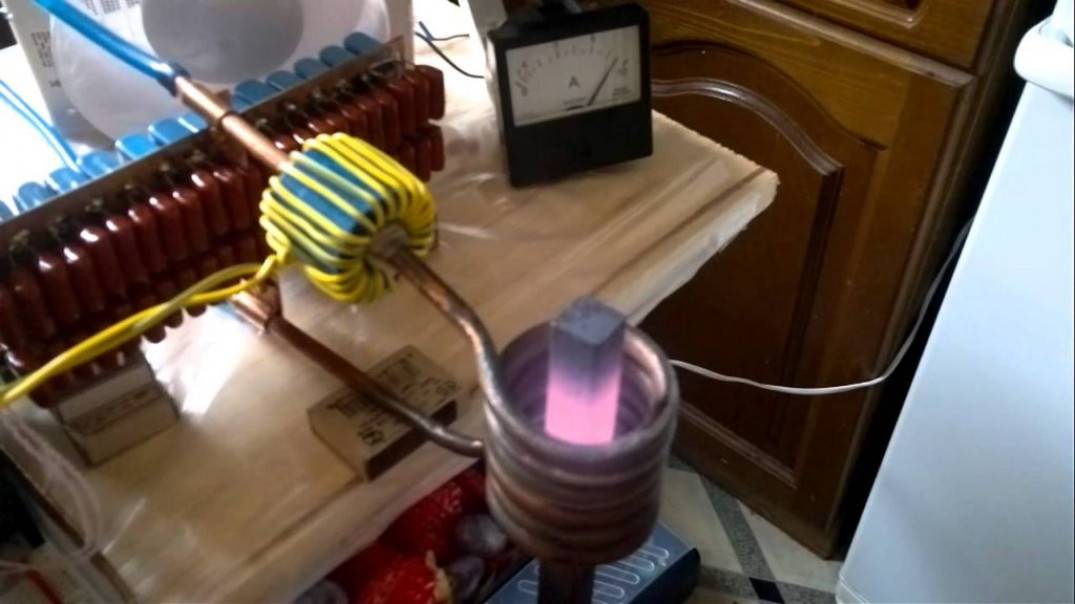

Индукционный нагреватель

Монтаж индукционных систем отопления должен выполняться в соответствии с правилами, указанными в техническом паспорте. Устройство должно находиться в вертикальном состоянии, нижний патрубок ввода подсоединяется к обкатке, верхний – к подаче. Для этого должны применяться только металлические или металлопластиковые трубы. Если вы решаете самостоятельно монтировать котел, не забывайте про заземление. Рядом нужно установить группу безопасности ящик управления, на вводе – фильтры и механизм потока.

На момент покупки системы проверьте мощность работы, которая не должна снижаться на момент эксплуатации. Идеальным вариантом будет 60 Вт на 1 метр квадратный

Важно учесть размеры всех помещений. Если у вас слабая теплоизоляция, то необходимо использовать мощный котел отопления

Последние модели систем могут поддерживать маленькую температуру в не часто применяемых комнатах. Они экономичны благодаря минимальной инерции системы, надежности, стабильности, хорошей автоматике. Такое оборудование устанавливается в качестве дополнительного в коттеджах и для прогрева офисов и торговых площадок.

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек

Корпус, являющийся основой индукционной катушки – это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались.

Так может выглядеть самодельное индукционное устройство

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

Самодельный индукционный котел из трансформатора

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Самодельный индукционный котел

Схема самодельного индукционного котла

Для изготовления индукционного отопление частного дома своими руками сначала необходимо сделать корпус. Для этого следует использовать жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, на которую устанавливают обмотку из медной проволоки.

Для уменьшения тепловых потерь наружные стенки утепляют базальтовой ватой. Таким образом возможен монтаж индукционных котлов для отопления частного дома в хозяйственных помещениях.

После установки внутреннего контура необходимо выполнить следующую работу:

1. Вывести контактные провода через специальные отверстия на внешней конструкции.
2. Тщательно заизолировать кабели в области их прохождения через наружный кожух.
3. Подключить котел к системе управления. Лучше всего приобрести заводскую модель этого компонента, так как в ней предусмотрены защитные и регулирующие элементы.

Пример самодельного индукционного котла

Перед первым запуском индукционного котла отопления сделанного своими руками, нужно проверить герметичность всей конструкции. Для этого следует герметизировать один из патрубков, а во второй с помощью насоса подать воду. После заполнения внутреннего пространства следует увеличить давление до максимального расчетного. Обычно этот показатель равен 15-20 атм.

На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении нельзя сделать самостоятельно. Исключения составляют только небольшие конструкции, которые скорее выполняют функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно столкнуться с попытками сделать их самостоятельно. Но после серии испытаний выбор останавливают на заводских моделях этого отопительного оборудования.

Коротко о главном

Индукционное нагревание основано на способности переменного магнитного поля повышать температуру предметов из электропроводных материалов. Нагрев осуществляется бесконтактным способом и отличается высокой производительностью и малыми потерями энергии. По этой причине метод находит широкое применение в различных сферах – плавке, сварке, пайке металлов, термообработке узлов и элементов в производстве, дезинфекции инструментов в медицине.

В работе бытового водонагревателя действует тот же принцип. Нагревательный элемент, через который проходит вода, помещается в катушку-индуктор. При подаче высокочастотного тока вырабатывается переменное магнитное поле, разогревающее металлический нагреватель. Среди главных плюсов таких приборов выделяются:

• Долговечность.
• Экономность.
• Отсутствие накипи.
• Работа без протечек.
• Естественная конвекция.

Недостатки связаны с выделение тепла в окружающее пространство, необходимостью стабильной подачи электроэнергии, постоянном контроле рабочих характеристик, рабочим шумом и вредным излучением. При изготовлении устройства необходимо следовать инструкции и иметь достаточный опыт.

Сердечник

У него должны быть следующие свойства:

• проводящие — вихревые токи не будут наводиться в диэлектрике;
• сопротивляемость ржавчине – коррозия в закрытом контуре до добра не довет;
• ферромагнитными – диамагнетик исключает связь с электро-магнитным полем.

Варианты решения:

• он должен располагать рубленой проволокой, которая не подвергается ржавению – её неудобство содержит ограничение импровизированного котла с обеих сторон металлической сеткой;
• плотно входящий в трубу винтовой шнек отличное решение – при движении по канавам в нем, самый большой тепло-объем будет взиматься водой;
• скатанные из нихромовой проволоки «ежики», плотно помещенные в трубу;
• соответствующим методом в трубу можно вставить кухонные мочалки из нержавеющего металла.

Разновидности

Общая классификация такая же, как и для других теплогенерирующих агрегатов – по мощности, питанию (одно- или трехфазные) и так далее. Принципиальное отличие между отопительными индукционными установками – в конструктивном исполнении электрической части. Существует две модификации.

На первичную обмотку индукционного нагревателя с блока питания котла подается пром/напряжение (220/50). Вторичная – замкнутый контур, по которому циркулирует жидкость. Он же является частью теплообменника, где и происходит нагрев теплоносителя системы отопления. В качестве такового может использоваться не только вода, но и антифриз. Ток довольно быстро повышает температуру контура, поэтому КПД всех котлов этой категории очень высокий.

ВИН.

Модели называются вихревыми (отсюда и аббревиатура). Главное отличие от предыдущей группы – в питании. На первичную обмотку оно поступает преобразованное, высокочастотное. Напряженность ЭМП усиливается за счет токов Фуко. Этому же способствует и специфика изготовления теплообменника и корпуса котла. Для их производства берутся ферромагнитные сплавы. Постоянное «перемагничивание» инициирует быстрый разогрев материала, поэтому такие котлы несколько эффективнее исполнения SAV. Однако их цена выше за счет совершенства конструкции.

Краткий обзор моделей

1. «Гейзер».

Неплохой котел для организации обогрева частного дома. Второй класс эл/безопасности не требует обустройства защитного зануления. Большой выбор как по мощности котла (4,5 – 250 кВт), так и по специфике монтажа. Если в схеме системы отопления предусмотрена накопительная емкость, устанавливается модификация «Е». В иных случаях (с теплообменником) – котлы категории «Б». Как недостаток отмечается сложность подключения агрегатов. От сети 220/50 работают лишь маломощные индукционные электрические котлы. Всем остальным моделям необходимо 380/3ф. Насколько это актуально для частного дома? Хотя, судя по отзывам владельцев, «Гейзер» отличается надежностью, устойчивостью в функционировании и каких-либо нареканий к этой марке котлов нет.

2. «Миратрон».

Такие котлы ориентированы на обогрев жилых строений (до 300 – 350 м2). Диапазон мощностей (кВт) – от 8,5 до 32. Для большинства домов этого достаточно. Собственники дают самые положительные отзывы о котлах марки «Миратрон», что вполне объяснимо. Во-первых, функционируют практически бесшумно. Во-вторых, не требуют постоянного контроля. В-третьих, экономичность достигается ступенчатым переключением мощности. На начальном этапе работы индукционного котла он разгоняется на повышенной, а потом переходит в оптимальный режим. В-четвертых, особенность конструкции гарантирует, что частный дом в любом случае без отопления не останется. И это, наверное, одно из самых главных преимуществ «Миратрон». Котлы этой марки оснащены несколькими индукционными нагревателями, чем обеспечивается не только возможность ступенчатого переключения, но и аварийное резервирование.

3. «Эдисон».

Ассортимент моделей большой – от небольших бытовых котлов до промышленных установок. Есть ограничение в использовании – только для закрытых контуров. Гарантированный КПД – 98 %.

4. Электрокотлы индукционного типа от ООО «Альтернативная Энергия» (С-Пб).

Все агрегаты ориентированы на отопление частных домов. Мощности котлов (кВт) – от 3 до 75. Второй класс эн/безопасности, возможность подключения к любому контуру обогрева – основная система, «теплый пол» и так далее. Современная схема автоматизации увеличивает стоимость продукции – от 29 890 рублей (3 кВт). Но есть и существенный плюс – компактность оборудования. Судя по отзывам, это и привлекает покупателей.

Разновидности индукционных котлов

Их две. Основное различие между ними состоит в том, что для прогрева используется ток различной чистоты.

Индукционные котлы SAV

В этих устройствах применяется обычный переменный электрический ток, который, как известно, имеет частоту 50 Гц. Различные виды таких котлов могут быть рассчитаны на напряжение 220 вольт или 380 вольт.

Для примера приведём характеристики одной из моделей. Если мощность составляет 2,5 кВт, то мощность обогрева составит 2100 ккал в час. Этого достаточно для обогрева помещения помещения площадью 30 — 40 квадратных метров.Стоимость таких котлов будет примерно составлять 30 тысяч рублей.

Котлы WIN

Эти котлы используют высокочастотный переменный ток. Для того, чтобы его получить, используется соответствующий преобразователь. В результате мы получаем более эффективный нагрев теплоносителя. В таких котлах внутренняя часть изготавливается из специального электромагнитного сплава. В процессе работы происходит перемагничивание, в результате которого происходит сильное нагревание теплоносителя.

Таким образом прогрев в котлах этого типа возникает не только за счёт прогрева труб, по которым движется теплоноситель, но и за счёт разогрева ферромагнитных частей корпуса и механизма. Обычный котёл этого типа на 3 кВт выделяет 2500 ккал в час.Вся система вместе с насосом и необходимой для работы автоматикой составит от 33 до 35 тысяч рублей.

Если у вас загородный дом, то индукционные котлы для его обогрева будут наилучшим вариантом. Только этот вид отопительных систем будет эффективен при работе в автоматическом режиме. Температура в доме будет поддерживаться без всякого вашего вмешательства.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производитель – завод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Достоинства

• Экономичность. По сравнению с аналогичными моделями затраты на эксплуатацию на 20% меньше. КПД индукционной установки более 97%, что выше, чем у классических моделей (за счет того что потери тепла на нагрев индукционной катушки минимальны).
  Затраты электроэнергии на производства тепла значительно меньше, чем при сжигании угля или газа.
• Быстрый нагрев теплоносителя.
• Долговечность. При соблюдении правил эксплуатации и регулярных техосмотрах индукционные котлы могут проработать до 40 лет.
  В связи с отсутствием подвижных соединений отсутствует износ деталей. Применение меди увеличивает срок эксплуатации обмотки. В современных моделях сердечник выполнен из упрочненных материалов, которые могут работать в агрессивных средах несколько десятков лет.

Важно знать! Срок эксплуатации зависит от качества транзисторов. Известные торговые марки предлагают гарантию безотказной работы до 10 лет.

Отсутствие накипи. Из-за постоянной вибрации отложения не могут задержаться на поверхности приборов даже при условии перенасыщения теплоносителя известью. На сердечнике постоянно присутствуют пузырьки воды, которые отталкивают частицы накипи.
Компактность. Размеры индукционных котлов позволяют устанавливать их в ограниченном пространстве. Они не требуют постоянного обслуживания, отдельного помещения и сооружения дымохода.
Бесшумность

Индукционные модели не создают акустических колебаний (шум издают циркуляционные насосы).
Важно! Существует множество циркуляционных насосов, работа которых не создает дополнительных шумов.
Безопасность. Для корректной работы и исключения аварийных ситуаций используют УЗО и дифавтоматы, на корпусах котлов устанавливают специальная отключающая автоматика.
Пожаробезопасность

В отличие от газовых и твердотопливных котлов, при работе индукционных отсутствует открытый огонь.
Простота монтажа. При минимальных навыках работы с электроприборами и обращении установить котел можно самостоятельно.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

• Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
• Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
• Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

• Прежде всего, это возможность работать с переменным и постоянным током.
• В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
• Конструкция прибора предельно проста.
• Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
• Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
• Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
• Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.
