Простой, но мощный индукционный нагреватель

Инструкция по изготовлению

Чертежи

Рисунок 1. Электрическая схема индукционного нагревателя

Рисунок 2. Устройство.

Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

• паяльник;
• припой;
• текстолитовая плата.
• мини-дрель.
• радиоэлементы.
• термопаста.
• химические реагенты для травления платы.

Дополнительные материалы и их особенности:

1. Для изготовления катушки, которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
4. При работе такого индукционного прибора, полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
5. Диоды, которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

Галерея изображенийНезависимо от конструктивной сложности, габаритов и решаемых задач основными его компонентами являются индуктор, генератор вихревых токов и нагревательный элементНесомненным преимуществом индукционных нагревателей является быстрый разогрев при существенно более низких потребностях в электроэнергии по сравнению с другими нагревающими приборамиВеским минусом индукционных нагревателей признают обязательную необходимость в наличии источника энергии. Без электричества прибор совершенно бесполезенЕсли самодельный индукционный нагреватель установить на металлический отопительный трубопровод, то он будет не только эффективно греть теплоноситель, но и стимулировать движение нагретой жидкости по контуруДля того чтобы инвертор нормально работал в схеме с индукционной катушкой, его подключают через терморегулятор. К выходам подключают выпрямительные диоды, иначе система будет работать как электромагнит, а не как индукционный нагревательСамым простым генератором индукционных токов для самодельного нагревателя послужит инвертор, применяемый обычно в электросваркеИндукционную катушку, вырабатывающую вихревые токи, подключают к полюсам инвертора, при включении которого в сеть сразу начинает генерироваться тепловая энергияПринцип индукции применяется не только в подготовке теплоносителя и нагреве санитарной воды для гигиенических целей. Он используется в плавке металловСборка простейшего индукционного нагревателяБыстрое разогревание вихревыми токамиОбязательный доступ к источнику энергииНагрев металлической трубкиМодернизация обычного инвертораИспользование инвертора в качестве генератораТочки подключения индукционной катушкиПрименение индукции в плавке металлов

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Описание самодельного индукционного нагревателя

Нагревательное оборудование, которое работает по принципу индукции, стремительно набирает популярность. Это обусловлено практически бесшумной работой, эффективным обогревом окружающего пространства и повышенной безопасностью в сравнении с топливными системами.

Индукционные нагреватели из сварочного инвертора отличаются

высоким КПД и несложным внутренним устройством.

Устройство самоделки

Самодельный прибор состоит из таких частей:

1. Нагревательного элемента. В его качестве используется трубка из металла или полимерных материалов, которая спрятана в индукторном компоненте и содержит теплоноситель.
2. Альтернатора (генератора переменного ТВЧ). Устройство требуется для повышения частот бытовой сети. Оно делает их выше стандарта в 50 Гц.
3. Индуктора. Представляет собой цилиндрическую катушку из проволоки, которая генерирует электромагнитное поле.

Сфера применения

Принцип индукции широко применяется в таких сферах человеческой деятельности:

1. Металлургия. С помощью технологии производится плавка металлических заготовок.
2. В бытовой сфере. С помощью нагревателей выполняется готовка пищи, нагрев воды или обогрев частных сооружений.
3. В отдельных направлениях промышленности. Метод используется в работе индукционных печей быстрого разогрева.

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

• водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
• стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
4. Прибор должен стоять в режиме переменного тока с высокой частотой.
5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

Работая индуктором, будет излучаться магнитное поле, при этом, вихревые токи будут раскалять рубленую проволоку, что приведёт к закипанию воды в полимерной трубе .

Правда ли, что индукционные нагреватели энергосберегающие?

Экономичность данной разновидности котла достигается только первоначальной форой в 5—15 минут скорости нагрева. И то, по сравнению с ТЭНами. Потому что самая экономичная среди электрических систем отопления — «тёплый пол». Все рассужденияо 99 или даже 100% КПД — лукавство и расчёт на массовую безграмотность. Такое же КПД имеют все электронагреватели.

А утверждение, что часть тепла из системы рассеивается, не доходя до теплоносителя одинаково справедливо и для ТЭНовых, и для индукционных котлов. Учитывая высокую стоимость котла и обязательное дополнительное оборудование к индукционной системе за отдельную сумму, экономия в 30—50% на электроэнергии — не больше чем легенда и торговая уловка.

Долговечность.Как и всё на свете, сердечник тоже подвержен разрушению, но делать он это будет, в отличие от ТЭНа, намного дольше — лет 30. Остальные составляющие также имеют хороший запас прочности. Производители дают 10-летнюю гарантию на службу индукционного котла, и они не врут. Если его оснастить качественными европейскими электронными контроллерами, свободно прослужит и до 30—40 лет.

Фото 2. Индукционный котёл, подключенный к закрытой системе отопления. Дополнительно оснащается контроллером, расширительным бачком и насосом.

Учитывая вышесказанное, владелец индукционного котла обнаружит экономию по сравнению с ТЭновым только в длительной перспективе — после пяти лет пользованиясистемой. Но, по сравнению с первоначальными затратами на установку, она может оказаться несущественной.

Необходимые знания

Электромагнитное поле действует на все живое. В качестве примера можно привести мясо в микроволновке. Поэтому стоит позаботиться о безопасности

И, неважно, вы собираете печь и тестируете ее или работаете на ней. Есть такой показатель, как плотность потока энергии

Так вот он зависит от именно от электромагнитного поля. И чем выше частота излучения, тем хуже человеческому организму.

Во многих странах приняты меры безопасности, в которых учитывается плотность потока энергии. Есть разработанные допустимые пределы. Это 1-30 мВт на 1 м² тела человека. Эти показатели действуют, если облучение происходит не больше одного часа в сутки. Кстати, установленный оцинкованный экран снижает плотность потолка в 50 раз.

Элементы и катушка:

Рабочая катушка имеет 5 витков, для намотки была применена медная трубка диаметром около 1 см, однако можно и меньше. Такой диаметр выбрали не просто так, через трубку подаётся вода для охлаждения катушки и транзисторов.

Транзисторы ставил IRFP150 так как IRFP250 рядом не оказалось. Конденсаторы плёночные 0,27 мкФ 160 вольт, однако можно установить 0,33 мкФ и выше, если первые найти не выйдет

Необходимо обратить свое внимание, что схему можно питать напряжением до 60 вольт, но в данном случае, рекомендуется устанавливать конденсаторы на напряжение 250 вольт. Если схема будет питаться напряжением до 30 вольт, то на 150 абсолютно хватит!

Стабилитроны разрешено устанавливать любые на 12-15 вольт от 1 Ватт, к примеру 1N5349 и им такие же. Диоды можно применять UF4007 и ему такие же. Резисторы 470 Ом от 2-х Ватт.

Самостоятельное изготовление индукционного водонагревателя

Помните, установка индукционного водонагревателя позволяет значительно снизить затраты на потребление электроэнергии. Конструкционные особенности данного механизма обеспечивают более быстрое нагревание теплоносителя по сравнению с остальными аналогами.

Изготовление индукционного прибора являетсянесложным процессом, который не требует значительных трудозатрат и наличия специальных навыков. Данную задачу может выполнить даже начинающий специалист.

Однако, перед проведением монтажных работ следует внимательно изучить технологическую последовательность выполнения работ.

Для самостоятельного изготовления водонагревателя необходимо подготовить следующие материалы, оборудование:

• — высокочастотный инвертор (как правило, используют механизм от сварочного аппарата);
• — толстостенный отрезок пластиковой трубы;
• — стальную нержавеющую проволоку диаметром не более 7мм ;
• — переходники;
• — металлическую сетку;
• — медную эмалированную проволоку;
• — принудительный насос;
• — бокорезы;
• — терморегулятор.

Помните, в конструкции индукционного водонагревателя отсутствуют стандартные нагревательные элементы. Именно поэтому исключена вероятность выполнения дорогостоящего ремонта в случае необходимости. Также в бойлерах отсутствуют разъемные соединения, которые, зачастую, являются причиной образования случайных протеканий.

Рекомендации, которые следует учитывать в процессе обустройства водонагрева индукционного типа

Обеспечить соответствие сварочного тока инвертора и его мощности.

Оптимальной величиной тока является показатель не менее15А.

Используйте пятисантиметровые отрезки стальной проволоки. Данные элементы станут основой нагреваемого материала, который будет расположенв высокочастотном поле. Для этого металлическую проволоку следует нарезать, используя бокорезы.

• Изготовить корпус нагревателя из толстостенной пластиковой трубы. Как правило, данный элемент конструкции должен иметь внутренний диаметр не менее 5 см.
• Подключить переходник к трубе. Арматуру следует установить со стороны коллектора, который будет соединен с системой автономного отопления или водоснабжения.
• Уложить металлическую сетку на дно пластиковой трубы. Благодаря этому будет предотвращена вероятность случайного пролития катанки.
• Засыпать подготовленные отрезки проволоки внутрь пластиковой трубы. При этом процедуру следует выполнять до полного покрытия свободного пространства.
• Установить на второй конец трубы переходной элемент.
• Обмотать медным проводом подготовленную трубу.

Количество витков, как правило, должно составлять от 80 до 90.

Помните, изготовление индукционной катушки является самым важным этапом при выполнении данной работы.

• Подключить конструкцию к автономной системе отопления или водоснабжения.
• Встроить насос для обеспечения принудительной циркуляции теплоносителя.
• Залить водой изготовленную конструкцию и подключить инвертор.
• Подключить терморегулятор в разрыве основной линии индукционного инвертора.

Выполнение данной операции позволяет обеспечить возможность регулировки воды в автоматическом режиме.

Заземлить изготовленную установку.

Помните, включать индукционный водонагреватель следует только после заполнения конструкции теплоносителем. Невыполнение данного требования ведёт к неизбежному расплавлению пластикового корпуса прибора.

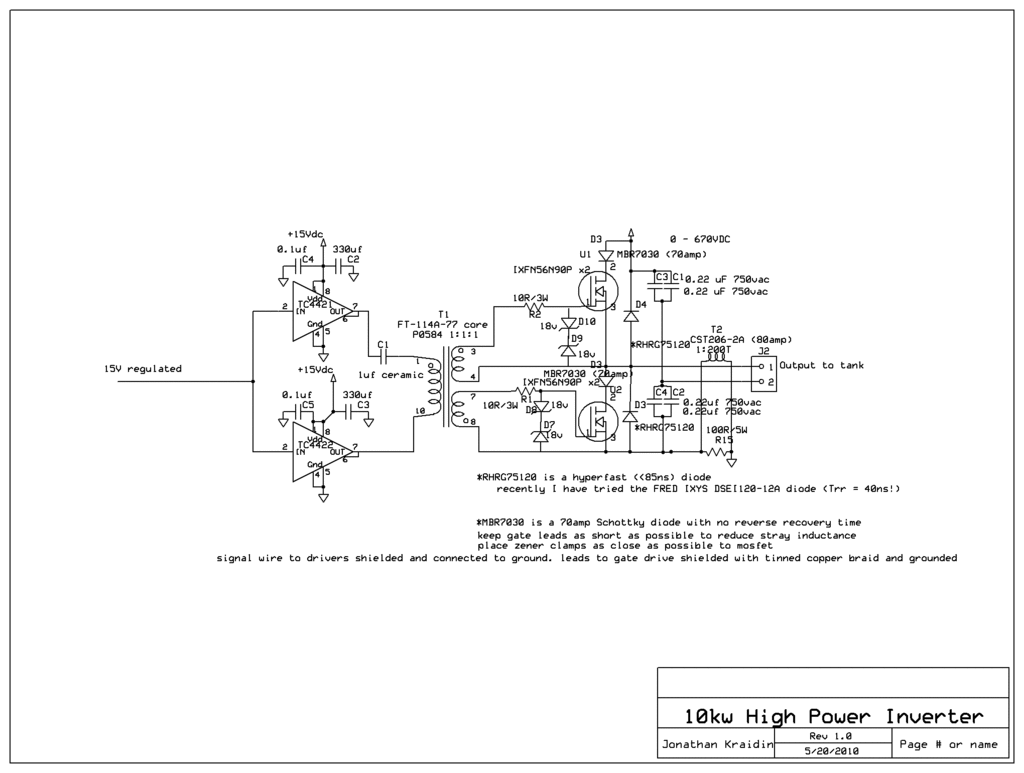

Шаг 2: Схема инвертора

Это схема для инвертора. Схема на самом деле не такая сложная. Инвертированный и неинвертированный драйвер повышает или понижает напряжение 15В, чтобы настроить переменный сигнал в трансформаторе (GDT). Этот трансформатор изолирует чипы от мосфетов. Диод на выходе мосфета действует для ограничения пиков, а резистор минимизирует колебания.

Конденсатор C1 поглощает любые проявления постоянного тока. В идеале, вам нужны самые быстрые перепады напряжения на цепи, так как они уменьшают нагрев. Резистор замедляет их, что кажется нелогичным. Однако если сигнал не угасает, вы получаете перегрузки и колебания, которые разрушают мосфеты. Больше информации можно получить из схемы демпфера.

Диоды D3 и D4 помогают защитить МОП-транзисторы от обратных токов. C1 и C2 обеспечивают незамкнутые линии для проходящего тока во время переключения. T2 — это трансформатор тока, благодаря которому драйвер, о котором мы поговорим далее, получает обратный сигнал от тока на выходе.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

• индуктора;
• генератора;
• нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Труба в трубе и змеевик внутри бака

Порядок создания водонагревателя с индукционным нагревом «сосуд в сосуде»:

1. Два отрезка (150 – 500 мм) металлической трубы вставляются друг в друга с зазором в 20 мм, который создают герметичным ввариванием по торцам двух колец.
2. Так же приделывают по касательной (для хорошей циркуляции) к корпусу в наружную стенку входной (нижний) и выходной (верхний) штуцер для подключения к водопроводу.
3. Водонагреватель будет иметь тороидальную форму (бублик) – цилиндр с отверстием внутри.
4. Наматывают медную проволоку вертикально, пропуская внутрь и поднимая по наружному контуру корпуса. Делают 30 – 40 витков, получится тороидальная катушка – нагреваться будет сразу вся поверхность.
5. Конструкцию помещают в кожух, применяют пластиковый бак, делают в нем отверстия для патрубков. От стенок отделяют теплоизолирующим негорючим материалом. Концы провода присоединяют к клеммам инвертора, подключают к стояку и точке водоразбора.

Заключение

Стремительное подорожание энергоресурсов заставляет многих создавать дешевые альтернативные приспособления. Многие сооружают водонагреватель своими руками и создают комфорт при минимальных затратах.

Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.

Все представленные на рынках системы для подогрева разделяются на два типа:

Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.

Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.

При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.

Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.

Кроме бака и источника тепла, в конструкцию накопительного устройства входят:

1. 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
2. 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
3. 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
4. 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.

Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.
