Руководство по выбору и монтажу инфильтратора для септика

Устройство и схема ↑

Как уже говорилось выше, главной задачей инфильтратора является обеспечение грунтовой доочистки осветленных канализационных вод. Но почему бы вместо него не установить более простые поля аэрации?

Основная разница между этими двумя системами заключается в требуемой площади установки. Благодаря конструкции инфильтратора и принципу его работы для организации почвенной очистки требуется значительно меньше места.

Фото: фильтрационные поляФото: размерыФото: установленный септик с биофильтром

Работа инфильтратора состоит из следующих этапов:

• осветленная жидкость по трубопроводу поступает в емкость;
• благодаря тому, что конструкция вентилируемая (с помощью трубы, выведенной на поверхность в нее поступает воздух) в ней происходит процесс нитрификации – окисления органических веществ и разложение их на составляющие;
• по мере прохождения через нижний фильтрационный слой выполняется доочистка – денитрификация;
• если максимальный залповый сброс превышает объем инфильтратора, то предварительно устанавливают дополнительные емкости, подключенные последовательно. Как только первая из них в этой цепочке наполняется, то с помощью переливного патрубка излишек поступает в следующую и т.д.

Таким образом, осветленная жидкость из септика, имеющая максимальный процент очистки около 70% полностью избавляется от вредных примесей, а органические соединения разлагаются во время окислительных процессов.

Основной характеристикой инфильтратора является его объем и площадь установки. От этих параметров будут зависеть максимальный залповый сброс и скорость впитывания в грунт очищенной воды.

Для выбора конструкции по вышеописанным характеристикам также необходимо учитывать следующие данные:

• технические данные септика. В первую очередь это относится к объему залпового сброса. При этом должны учитываться вероятность его превышения. Т.е. фактическая вместимость всех инфильтраторов в системе доочистки должна быть больше производительности септика минимум в 3 раза;
• параметры грунта. В зависимости от состава почвы скорость прохождения влаги вглубь грунта различна. Для суглинка она намного ниже, чем для песчаного. Поэтому рекомендуется сделать предварительный расчет этой характеристики.

После того как была выбрана оптимальная модель, можно приступать к монтажу.

Установка

Разберемся, как должны походить работы по монтажу. Установка системы доочистки не потребует излишних усилий и может быть произведена достаточно быстро. Производить установку можно, как до монтажа основного очистного сооружения, так и после. Главное, выбрать место для размещения системы доочистки с учетом санитарных норм. Важные требования:

• минимальное расстояние от инфильтратора до фундамента дома – не менее пяти метров;
• расстояние до точки водозабора (скважины или колодца) выбирается с учетом характеристик грунта, оно должно составлять не меньше 30 (для тяжелых грунтов) или 80 (для песка) метров;
• расстояние до расположения садовых деревьев должно быть не меньше 4 метров.

Описание работ

Работы по установке своими руками проходят в несколько этапов:

• подготавливается котлован, его глубина будет зависеть от того, как высоко в данной местности поднимаются почвенные воды;
• разрыв между котлованами для установки септика и системы доочистки должен быть не меньше метра, оба котлована соединяются траншеей для прокладки труб;
• ширина и длина подготовленной ямы должна быть больше размеров емкости примерно на полметра;

после трамбовки дна можно приступать к формированию фильтрующего слоя, для этого используется щебень средней фракции и мелкозернистый песок. Первым слоем в котлован настилается геоткань, благодаря которой структура фильтрующего слоя будет сохраняться неизменной. После завершения монтажных работ края геоткани нужно завернуть и уложить поверх инфильтратора. Желательно настелить геотекстиль в два-три слоя, это повысит качество очистки и срок службы системы доочистки.

• насыпной слой щебня выравнивается, на него сверху устанавливается прибор для доочистки, проводится подключение труб вентиляции, а также подводящих трубопроводов;
• при установке емкости нет необходимости каким-то образом закреплять емкость, достаточно просто установить ее сверху. А вот убедиться в том, что все соединения герметичны нужно обязательно.

Итак, для того чтобы исключить попадание загрязнений, содержащихся в стоках бытовой канализации, в грунт и почвенные воды, жидкость, выводимую из септика, необходимо дополнительно очищать. Для выполнения этого операции может быть использован инфильтратор. Это простое, но эффективное устройство, в котором вода проходит через почвенный фильтр. Монтаж инфильтратора не представляет собой сложной задачи, однако, нужно все выполнять правильно. Только в этом случае, система будет работать эффективно и безопасно для окружающей среды.

Инфильтратор для септика – устройство и принцип действия

Как уже было написано ранее, функцией инфильтратора является окончательная очистка сточных вод, прошедших через . По сути, устройство выполняет ту же задачу, что и фильтрационное поле или дренажный колодец, но более компактное, дешевое и простое в установке. Устроен инфильтратор следующим образом.

1. Корпус
   – изготавливается из толстого и прочного пластика. Имеет относительно вытянутую прямоугольную форму, в сечении напоминает трапецию. Корпус также играет роль крышки инфильтратора, снабжен ребрами жесткости, призванными усилить конструкцию и защитить ее от давления (земли снаружи и воды – изнутри).
2. Входной патрубок
   – через него внутрь инфильтратора поступает вода от септика.
3. Вентиляционная труба
   – необходима для притока в инфильтратор воздуха. О том, для чего это нужно, будет рассказано ниже.
4. Подушка из щебня
   – поступающая в инфильтратор вода проходит окончательную доочистку, просачиваясь через эту подушку в грунт.

Представим принцип действия любого инфильтратора в виде отдельных этапов.

Этап 1.
Вода поступает из септика в патрубок инфильтратора.

Этап 2.
Через патрубок она попадает внутрь корпуса инфильтратора.

Этап 3.
При контакте с кислородом, поступающим внутрь вместе с воздухом через вентиляцию, происходит процесс окисления и расщепления органических веществ, которые не были ранее отсеяны в септике.

Этап 4.
Частично продукты этих реакций уходят в атмосферу через вентиляцию. Остальные вместе с водой попадают в слой щебня.

Этап 5.
На щебневой подушке отфильтровываются остатки веществ, загрязнявших стоки. Очищенная вода уходит в грунт, не нанося вреда окружающей среде и не отравляя близлежащие водоемы и колодцы.

Инфильтратор для септика – пошаговая установка

В этом разделе статьи в виде пошаговой инструкции приведен процесс монтажа инфильтратора, который устанавливался для одного из частных домохозяйств септик «Термит 3».

Рекомендации по установке инфильтратора

Шаг 1. Определите место расположения инфильтратора. Оно должно соответствовать тем же требованиям по соблюдению дистанции от колодцев и водоемов, что и другие локальные очистные сооружения. Кроме того, инфильтратор должен находиться от самого септика на расстоянии от 2 до 10 метров.

Шаг 2. Произведите разметку участка земли, где будет обустраиваться котлован под инфильтратор. Этот котлован должен быть несколько больше по длине и ширине, чем само устройство.

Шаг 3. Вручную или при помощи экскаватора начните копать котлован. Глубина должна достигать 1,5-1,75 метра, в зависимости от толщины будущей песчано-гравийной подушки. Так как инфильтратор обычно устанавливается одновременно с септиком, воспользуйтесь мощностями строительной спецтехники, если таковая привлекается для выполнения основной задачи по монтажу ЛОС.

Рытье котлована с использованием спецтехники

Шаг 4. Выровняйте стенки и дно котлована.

Стенки и дно котлована нужно выровнять

Шаг 5. Сделайте траншею под трубу, соединяющую септик и инфильтратор друг с другом.

Шаг 6. Выстелите стенки котлована геотекстилем, края уложите на поверхность земли возле котлована. При протечках инфильтратора материал не позволит воде из септика уходить в грунт, не пройдя через слой щебня.

Стенки котлована выстелены геотекстилем

Шаг 7. Засыпьте на дно котлована щебень средней фракции. Рассчитайте количество щебня таким образом, чтобы получился слой толщиной от 40 и более сантиметров.

Дно засыпается щебнем

Шаг 8. Разровняйте слой щебня. При необходимости сверяйтесь с показаниями строительного уровня.

Шаг 9. Уложите сам инфильтратор на подушку из щебня, выровняйте по высоте, подключите вентиляцию и трубу, соединяющую устройство с септиком. Проверьте герметичность соединений, при необходимости сделайте пробный пуск локальной очистной системы.

Инфильтратор установлен на подушку из щебня

Еще одно фото установленного и подключенного инфильтратора

Шаг 10. Инфильтратор сверху застелите геотекстилем.

Устройство укрывается геотекстилем

Шаг 11. На верхнюю часть корпуса септика уложите теплоизоляцию. В данном случае используются плиты «Пеноплекс».

Укладка теплоизоляционного материала

Шаг 12. Вокруг инфильтратора и над ним насыпьте слой песка и хорошо утрамбуйте. Толщина слоя должна составлять примерно 50 см. Затем все окончательно засыпьте грунтом.

Засыпка инфильтратора

На этом процесс монтажа инфильтратора можно считать законченным. По схожему принципу устанавливается большинство устройств от самых разных производителей. Если инфильтратор и сам септик были установлены правильно, то в итоге вы получите эффективное локальное очистное сооружение, которое будет справляться с вашими канализационными стоками в течение нескольких десятков лет.

Установка своими руками ↑

Преимущество инфильтратора заключается еще и в возможности его установки уже после монтажа септика. Но производители рекомендуют делать его одновременно с монтажом ЛОС.

Перед началом работ выбирается место, где будет установлен септик для частного дома (если он еще не стоит) и планируется отведение земельного участка для монтажа инфильтраторов.

Фото: место для установки септика

Важно! Невзирая на то, что вода будет уходить в грунт очищенной, рекомендуется его установка на расстоянии мин 5 м. от дома и 30 от мест открытого водозабора – колодец, водоем и т.д

После этого можно приступать к монтажным работам. Они проводятся в несколько этапов.

Рытье котлована

Главным параметром будет его глубина. Она напрямую зависит от уровня грунтовых вод – инфильтратор должен устанавливаться выше среднегодового горизонта их подъема.

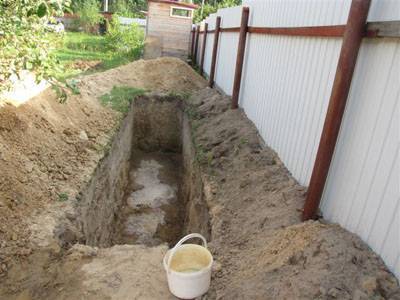

Фото: котлован для монтажа инфильтратора

Габаритные размеры ямы должны быть больше конструкции на 40-50 см. Это необходимо для засыпки фильтрационной подушки. Ее площадь тоже должна быть больше размеров инфильтратора.

 Формирование фильтрационной прослойки

В качестве природного фильтра служит смесь щебня и песка. Щебень должен быть средней фракции, а песок мелкозернистым. Предварительно на дно ямы укладывается геотекстиль.

Фото: фильтрационная прослойка из щебня

Геотекстить укладывается только в боковой части котлована и сверху инфильтратора.

Фото: укладка геотекстиля

Далее насыпается песчано-щебенчатый слой фильтрации. Подобная прослойка сможет эффективно очищать воду перед ее вхождением в нижние слои грунта.

Толщина определяется гигроскопичностью почвы – скоростью прохождения воды через ее слои. Но не может быть меньше 400 мм.

Завершающий этап – выравнивание прослойки с соблюдением уровня.

Фото: выравнивание подсыпки

Установка инфильтратора

Конструкцию можно устанавливать самостоятельно, без специальной техники. Вес средней модели составляет от 15 до 20 кг.

Фото: перемещение фильтратора в котлован

Важно! После того как корпус стал на подготовленную песчаную подушку необходимо проверить уровень установки. Далее подсоединяются все входные и выводные патрубки, устанавливается труба воздухообмена

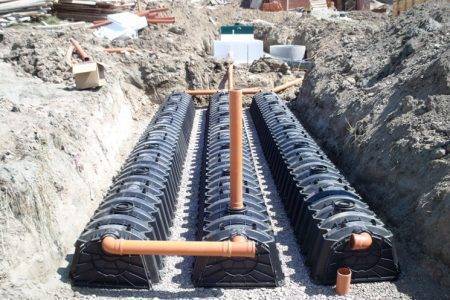

Фото: подсоединяются все входные и выводные патрубки

После проверки герметичности соединений яма полностью засыпается песком. Примечательно, что инфильтратор не нужно дополнительно крепить.

Существует альтернативный способ установки инфильтратора вместе с накопительным колодцем.

Фото: установка инфильтратора вместе с накопительным колодцем

В нижней части дренажной подсыпки монтируют специальные пластиковые трубы с отверстиями — дрены. Они подсоединены к накопительному колодцу с соблюдением угла наклона к нему.

Подобная схема установки применяется для плотных слоев грунта с большим содержанием глины. Если не сделать подобную установку, то объем поглощения воды грунтом будет намного меньше ее массы прибывающей из септика, что может привести к заполнению инфильтратора и обратному потоку воды в ЛОС.

После выполнения этих процедур можно приступать непосредственно к эксплуатации.
Обслуживание конструкции заключается в периодической проверке труб воздухообмена — проверке их состоянии и степени загрязненности.

Самостоятельная установка инфильтратора

Если вы приняли решение установить инфильтратор своими руками, то вам необходимо следовать такому плану:

Выбор места для септика согласно нормам СНиП

1. Подберите участок, на котором будет установлен основной очистительный прибор, в том числе определитесь с его размерами. Согласно строительным нормам вся канализационная система должна размещаться на расстоянии не меньше 5 метров от жилого здания и 30 метров от участка с открытым водозабором. А также стоит отказаться от попытки установить очистительную систему возле пруда или колодца.
2. Далее, следует вырыть котлован. Прежде чем приступить к этому действию рекомендуется тщательно рассчитать его будущую глубину, она должна превышать средний горизонт подъема грунтовых вод. В общем, размер канавы должен быть примерно на пятьдесят сантиметров больше инфильтратора, чтобы была возможность присыпать землей подушку фильтрации. Когда вы устанавливаете инфильтратор для септика именно своими руками, не стоит забывать, что расстояние между ними должно быть более 1 метра.
3. Создается фильтрационный слой.
   Для этого используются такие материалы, как песок и щебенка. Щебенка должна быть средних размеров, а песок лучше брать с мелкими зернами. Заранее на низ и по бокам канавы необходимо выложить геотекстиль, он сбережет целостность фильтрационного слоя на более длительное время. Стоит отметить, что после установки вышеуказанного прибора геотекстиль нужно уложить на его верхнюю часть.
4. Слой для фильтрации выравнивается, а в котлован помещается инфильтратор. Поместить его в канаву можно используя только собственные силы, поскольку в среднем вес этого устройства варьируется от десяти до двадцати килограмм.
5. Необходимо проверить качество установки, смонтируйте все входные и выходные патрубки, присоедините трубу воздухообмена.
6. Проверьте все соединения. Далее, поместите на поверхность инфильтратора геотекстиль и засыпьте его землей.

В результате можно выделить тот факт, что использование инфильтраторов имеет массу преимуществ, к тому же их можно устанавливать без помощи специалистов, а это значительная экономия финансов.

Инфильтратор устанавливается с целью дополнительной очистки сточных вод, и делается это непосредственно при монтаже канализационной системы.

Является наиболее подходящим вариантом для участка небольшого размера, когда не представляется возможным обустроить обширное фильтрационное поле.

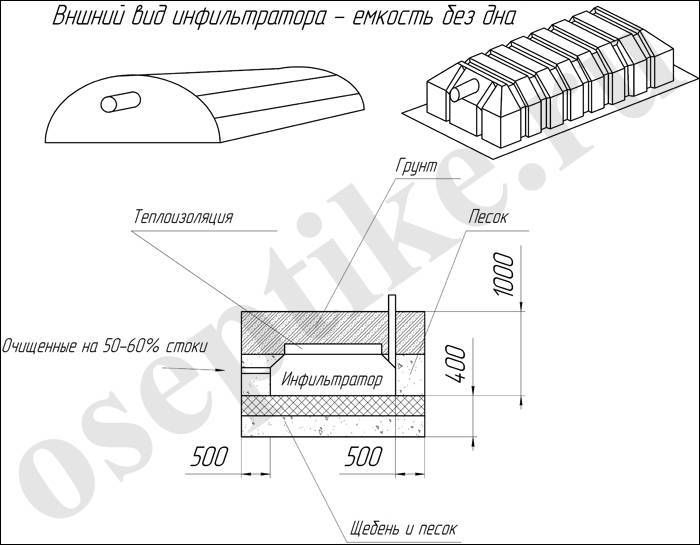

Конструкционно инфильтратор представляет из себя пластмассовую емкость без днища, внешне напоминающую таз, который перевернули
. Он должен быть смонтирован на расстоянии в 1-2 м от септика.

Способствует выведению сточных вод в верхние слои почвы, чем помогает более полной их очистке.

• Инфильтраторы легковесны
  , но при этом обладают достаточным запасом прочности.
• Их можно использовать при любом типе почвы
  .
• Один такой прибор с успехом заменяет до 800 кг щебенки и до 40 метров дренажных труб.
• Большие объемы помогают справится даже с пиковым выбросом сточных вод.

• Монтаж инфильтратора не представляет сложностей
  , а дальнейшая эксплуатация не требует постоянного контроля.
• Отличается низкой стоимостью
  , при этом защищает участок от заболачивания и сокращает объем работ при обустройстве канализационной системы.

Когда и кому необходимо такое устройство? В ситуации, когда сточные воды очищаются септиком не полностью. Если степень очистки составляет 75-98%, то требуется монтаж дополнительного элемента системы
.

Как сделать установку своими руками

Главным плюсом системы является то, что инфильтратор можно установить после септика. Однако продавцы советуют монтировать одновременно с ЛОС.

Если у Вас еще нет септика, то перед работой выбирается место устройства. Рекомендуемое расстояние установки должно быть минимум 5 метров от здания и более 30 метров от колодцев, водозаборов и так далее (Правила и нормы СНиП и СанПиН для обустройства септиков на участках тут). Далее выполняем работы своими руками, которые разделены на несколько этапов:

Разработка котлована

Главный критерии на этой стадии работ – уровень почвенной воды. Копать нужно на такую глубину, чтобы система находилась выше среднего уровня их подъема.

Размер котлована нужно делать больше примерно на полметра от установки. Объясняется это тем, что на дне будет находиться инфильтрационная подушка, площадь которой обязана быть больше, чем системы.

Устройство прослойки для фильтрации

Фото: принцип работы фильтрационной подушки септика Танк

Природный фильтр – совместная работа щебня и песка. Здесь его как раз применяют. Фракция щебня – средняя, песка – мелкая. Дно котлована покрывается геотекстилем. Такое решение позволяет сохранить целостность фильтрационной подушки, и предотвратить попадание микроорганизмов. Они могут оставаться в составе сточных вод, минуя септик по боковой поверхности грунта.

Следующий шаг – насыпка фильтрационной подушки. Она качественно займется доочисткой воды перед ее проникновением в нижний грунтовый слой. Толщина зависит от гигроскопичности – быстрота прохождения почвенной воды. Окончательный шаг – выравнивание насыпки.

Установка системы своими руками

Благодаря очень легкому весу установку можно осуществить самостоятельно без привлечения дополнительной техники.
Очень важно, чтобы корпус, который уже стоит на почвенной подушке, соответствовал уровню системы. После чего можно заняться входными и выходными патрубками, а также трубой обмена воздуха.
Далее, проверив герметичность системы, выполняется засыпка котлована грунтом

Отличительной особенностью устройства является то, что его не нужно закреплять дополнительно из-за глубины почвенной засыпки равной 1 метр, что надежно защищает элементы системы.

Бывали случаи совместного монтажа своими руками инфильтратора и колодца.

Фото: совместная установка инфильтратора и колодца

Снизу дренажной подушки устанавливаются специальные трубы из пластика с дырками – дрены. Их подсоединяют к колодцу с учетом угла уклона.

Пройдя очищение сточных вод, она не направляется в нижний слой почвы, а идет в специальную бочку, где выкачивается дренажным насосом.

Фото: наименование элементов системы и устройство

Данная схема отлично подходит для уплотненных глинистых почв. Без такой установки, качество поглощения сточных вод будет намного хуже, чем поступающая масса из септика. Такое решение может привести к затоплению инфильтратора и обратному ходу жидкости в ЛОС.

Сделав все процедуры своими руками, начинается эксплуатация конструкции. Уход за системой доочистки также выполняется своими руками. Проверяются состояние труб и степень засоренности.

Всеми уже осознанно преимущество применения инфильтраторов, так как многие люди заботятся об окружающей среде и беспокоятся за ее сохранность. Конструкция легкая (примерно 10-20 килограмм), размеры относительно небольшие, стоимость не выходит за рамки приличия. К тому же, она в полной степени (на 98%, вместо 70%) занимается очисткой сточных вод. Простота установки экономит финансовые средства покупателя. На протяжении всего срока эксплуатации вмешательство человека минимизировано, что дает лишь положительные эмоции.

Назначение

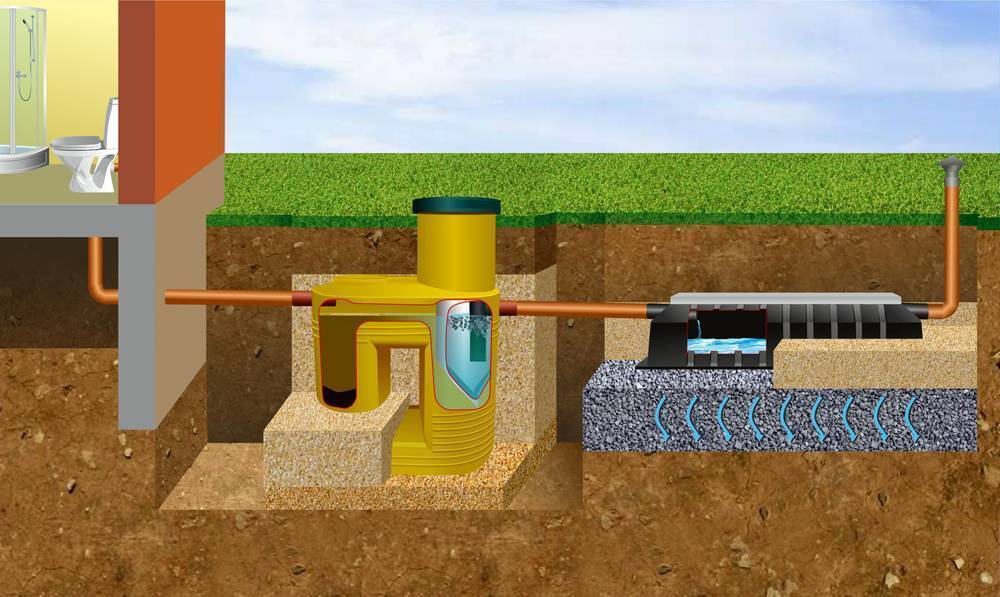

Фото: схема инфильтратора

1. Сочетание относительно небольшого веса с огромной прочностью.
2. Работа осуществляется во всех видах почвы.
3. Один инфильтратор заменяет восемьсот килограмм щебня.
4. Объем рассчитан на выбросы сверх нормы сточных вод.
5. Он аналогичен 36 метрам дренажной трубы.
6. Работа с устройством проста, а монтаж не вызовет трудностей из-за своей простоты.
7. Не дает территории заболачиваться.
8. Экономичность.
9. При устройстве инженерных канализационных сетей уменьшается объем работ с грунтом.

Обычная очистка вод выполняется только на 75%. Инфильтрирующее устройство решает эту проблему, достигая 98% фильтрации. Рекомендуется использовать Uponor.

В каких условиях должна быть работа:

• после очищения вод, они находятся в специальной емкости внутри системы;
• следующим шагом впитывается влага через специальную щебневую прослойку (для качественной почвенной доочистки вод);
• во время работы инфильтратор не нужно в полной мере заполнять водой, а его объем рекомендуется принимать таким, чтобы на 25% превышался пиковый показатель стоков.

Распространенные модели инфильтраторов

На сегодняшний день чаще всего на рынке можно встретить такие два типа инфильтраторов, как «Тритон-400» и «Polex-300».

Устройство «Тритон-400» обладает такими параметрами:

• вес – пятнадцать килограмм;
• толщина стенок – 10 миллиметров;
• объем – четыреста литров;
• размеры – 1800х800х400;
• цена – от 4 до 5,5 тысяч рублей;
• цвета темные.

Прибор «Polex-300» обладает следующими параметрами:

• вес – одиннадцать килограмм;
• объем тары – триста литров;
• размеры – 1220х800х510 миллиметров;
• цена – от 4,5 тысяч рублей;
• цвет – черный, синий.

Многие люди отдают предпочтение именно этим приборам благодаря тому, что они легко скрепляются между собой как по вертикали, так и по горизонтали.

Важно выделить, что количество приборов, которые следует установить, полностью зависят от модели, функциональности септика и от вида почвы. Если септик «Танк 1» будет установлен на суглинок, то следует использовать два прибора «Тритон-400»

Если же установка была осуществлена на песчаную или торфяную почву, то достаточно одного инфильтратора.

Для чего нужен инфильтратор?

Септики, имеющие подключение к электричеству используют компрессор для насыщения сточных вод кислородом. В этом случае работа бактерий, перерабатывающих сточные и фекальные воды в биологически активный ил происходит значительно быстрее и возможности септика вполне соответствуют нормам комфортного городского потребления воды.

При установке независимых септиков работа бактерий не стимулируется пузырьками воздуха, иловые массы не перемешиваются, а отстаиваются. Переработка отходов происходит быстрее, чем в фильтрационных колодцах или выгребных ямах, но медленнее, чем в системах с компрессором. Для очистки до тех же стандартов, что в энергозависимых септиках, независимым системам потребуется втрое больше времени. Чтобы обеспечить конкурентную пропускную способность независимых септиков, приходится выпускать воду на доочистку в почве.

Площадь аэрационных полей в соответствии с санитарными требованиями должна быть весьма значительна. В случае с небольшими наделами в садоводствах, аэрационные поля канализации могут даже выходить за пределы участков. Но это вряд ли понравится соседям. Кроме большой площади фильтрации, на глинистой и суглинистой почве отходы не впитываются, а растекаются по слою глины, смешиваясь с высокими грунтовыми водами и загрязняя их. Заражение может сказаться на урожайности плодов и ягод, привести к загниванию корней плодовых деревьев на достаточно большой территории.

Септик «Танк»

Для монтажа септика своими руками надо приготовить следующие материалы и инструменты:

• листовая нержавеющая сталь, толщина которой составляет 2-3 мм;
• деревянный брусок, молоток, которые необходимы, чтобы обеспечить сохранность металлического листа при его загибах;
• плоскогубцы;
• сварочный аппарат;
• резиновые прокладки, которые на 2 мм должны быть толще, чем проход (толщина их 1,2-1,7 см);
• металлические трубы — 2 шт.;
• вентиляционная труба со специальным конусом-колпаком.

Чертеж септика «Танк».

Процесс монтажа септика «Танк» заключается в следующем:

• сначала надо рассчитать объем, который будет иметь септик, обычно он не должен составлять меньше 400 л;
• далее изготавливается внутренний слой из стали, стыки которой должны быть немного закругленными, чтобы выдерживать давление;
• наружный слой делается таким образом, чтобы крышка имела конусовидную форму, это уменьшает нагрузки на всю конструкцию;
• между стенками устанавливаются резиновые прокладки, выступающие в роли амортизаторов;
• после этого каркас сваривается;
• воздушная труба для «Танка» делается таким образом, чтобы она немного отходила в сторону, после чего резко поднималась вверх на уровень до 30 см над грунтом. Такая труба накрывается впоследствии конусом, чтобы в нее не попадал мусор.

Инфильтратор будет стоять несколько в стороне, к нему надо будет подвести трубу.
