Ручная помпа своими руками
Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.
Нам нужны:
- Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
- Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
- Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.
Существует несколько способ сборки такого насоса.
Слив через ручку
Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.
Слив воды через ручку
Итак:
- Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
- Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
- В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
- Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.
- Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
- Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
- Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
- Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.
Сборка бокового слива
Все делается следующим образом:
Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.
- Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
- Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.
Спиральный гидравлический поршень
Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.
Итак:
- Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
- К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
- Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса. - Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.
Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.
Простейший насос из пластиковых бутылок
Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.
Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.
Процесс изготовления простейшего насоса выглядит следующим образом.
В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
- В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
- Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
- Накрутите пробку со шлангом на бутылку.
- Опустите свободный конец шланга в емкость с водой.
Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.
Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.
Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.
https://youtube.com/watch?v=TEJTgmO-pTQ
Самодельный насос из канализационных труб своими руками
Не у каждого есть возможность сделать водяной насос из металла с использованием сварочного аппарата. При этом реально собрать устройство из недорогих канализационных труб. Такой агрегат поднимет воду с глубины до 3 м. При этом воде не грозит ржавчина, как в случае применения устройства из черного металла.
Металлические детали в конструкции все же имеются, но сварка при этом не применяется. Рычаг устройства изготовлен из профильной трубы сечением 20х40 мм, подвижная опора из прутка диаметром 12 мм. Опора крепится снизу болтом к металлическому хомуту на корпусе устройства. Для упрочнения конструкции рядом установлено еще два стандартных хомута. Ручка соединяется со штоком поршня и опорой с помощью металлических пластин толщиной 2 мм и винтов диаметром 6-8 мм.
Рабочий цилиндр устройства – труба диаметром 100 мм и длиной 500 мм. Сверху в нее вставляется тройник 100х50х100 мм. В свою очередь. он закрывается крышкой, в которой проделано отверстие и вклеена горловина трубы диаметром 32 мм в качестве направляющей для штока.
Шток поршня имеет ряд отверстий для прохода воды. В нижней части штока крепится стандартный обратный клапан, из которого извлечена пружина для облегчения срабатывания. В клапан заворачивается пустотелая латунная гайка, на которой крепится поршень. Поршень изготовлен из толстого пластика и уплотнен прокладкой из силикона. Снизу на корпус надевается пластиковая муфта диаметром 100 мм, в нее вставляется заглушка с отверстием под 50-ю трубу.
В отверстие устанавливается переходник 50 на 32, к которому подключается подающая труба.Устройство закрепляется на горловине скважины с применением подходящих для конкретной ситуации элементов.
Несколько движений рычагом то вниз, то вверх, откачиваем воздух и… Урааа! Пошла вода! Возможно, у Вас остались вопросы, тогда можно изучить следующее видео.
Возможные варианты ручных насосов своими руками
Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.
Мини насос для перекачки воды
Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.
Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.
Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.
В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.
Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.
По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.
Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками.
Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.
Конструкция #7 — насос на энергии волн
Как видно из названия, такие насосы используют энергию волн. Конечно, на озерах не такие уж большие волны, но зато насос работает круглосуточно и способен за сутки накачать до 20 кубометров.
Вариант 1
Необходимые материалы:
- поплавок;
- гофрированная труба;
- два клапана;
- мачта крепления.
Поплавок представляет собой трубу, бревно, подбирается в зависимости от жесткости гофрированной трубы, опытным путем.
Гофрированная труба может быть из пластика или металла. Вес бревна нужно подбирать экспериментально
В гофрированную трубу монтируются два клапана, работающих в одном направлении.
При движении поплавка вниз гофрированная труба растягивается, в итоге происходит забор воды. Когда поплавок движется вверх, гофра сжимается и выталкивает воду вверх. Поэтому поплавок должен быть достаточно тяжелый и большой.
Вся конструкция жестко крепится к мачте.
Вариант 2
Эта конструкция отличается от первого варианта тем, что гофрированная труба заменена тормозной камерой. Данная схема, основанная на диафрагме, очень часто применяется в выполненных своими руками простых насосах для воды. Такой насос достаточно универсальный и может получать энергию от ветра, воды, пара, солнца.
Тормозную камеру следует разобрать и оставить только два отверстия для клапанов.
Вместо самодельных клапанов можно применить готовые, сантехнические. Шайбы должны быть достаточного диаметра, чтобы диафрагма не рвалась (+)
Изготовление подходящих клапанов – отдельная задача.
Необходимые материалы:
- медная или латунная трубка;
- шарики немногим большего диаметра – 2шт.;
- пружинка;
- медная полоска или пруток;
- резина.
Для впускного клапана отрезаем трубку и рассверливаем таким образом, чтобы шарик плотно сидел на трубке. Необходимо добиться, чтобы шарик не пропускал воду. Для того чтобы шарик не выпал, сверху припаиваем проволоку или полоску.
Конструкция выпускного клапана отличается от впускного наличием пружинки. Пружинку необходимо установить между шариком и медной полоской.
Из резины вырезаем диафрагму по размеру тормозной камеры. Для привода диафрагмы нужно просверлить отверстие в центре и протянуть шпильку. Клапана вставляем снизу тормозной камеры. Для герметизации можно воспользоваться эпоксидным клеем.
Шарики для клапанов лучше найти не металлические, так они не буду подвержены коррозии.
Вариант 3
Опираясь на конструкцию двух предыдущих вариантов можно задуматься о сооружении более совершенной модели.
Бревно желательно выбрать сухое и не смолистое, так оно будет легче, обратите внимание на отсутствие трещин
Для этого насоса необходимо забить четыре кола (1) в дно водоема. Затем изготовить поплавок из бревна. В бревне нужно сделать запилы, чтобы при качании на волнах оно не вращалось.
Для долговечности рекомендуется обработать бревно горячим составом из смеси керосина и олифы
Делать нужно осторожно, обрабатывать на водяной бане: открытого огня быть не должно
Ограничители хода бревна (3) и (4) прибивают таким образом, чтобы бревно при максимальном движении не повредило шток насоса (5).
Вариант #2 — самодельный волновой насос
В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:
- гофрированная труба типа «гармошка»;
- кронштейн;
- 2 втулки с клапанами;
- бревно.
Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.
Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться
Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.
Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.
Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду
Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.
Применение поверхностных и погружных насосов
Все водоподъемное оборудование можно разделить на поверхностное и погружное. Насосы первого типа устанавливают возле гидротехнических сооружений или водоемов, из которых ведется забор воды. Вторые опускают в воду. Конструкции различаются по производительности, типу и расположению входных патрубков, допустимых условиям монтажа. Поверхностные модели обычно дешевле и способны работать, если высота водяного слоя ниже 80 см. Погружные насосы должны работать на глубине не менее 1 м под поверхностью воды.
Поверхностный водяной насос для сада или огорода – идеальный вариант, если нужно организовать полив из естественного водоема или объемного резервуара. При необходимости его легко демонтировать и перенести в другое место, убрать на хранение. Он хорошо подходит для дач. Такой насос можно установить для забора воды из колодца или неглубокой скважины (до 9 м), абиссинского колодца. В этом случае владельцу не придется подбирать устройство по диаметру, т.к. в скважину опускается только шланг, а сам насос устанавливают рядом с эксплуатационной трубой.
Насосные станции относятся к поверхностному водоподъемному оборудованию. Они представляют собой многофункциональные системы, объединяющие насос и гидроаккумулятор
Единственный нюанс – для монтажа поверхностной модели нужно подготовить помещение, где устройство будет защищено от влаги, а шум от его работы не будет никому мешать. Устанавливают прибор либо на землю, либо на специальную плавающую платформу, если нужно забирать воду из открытого источника. При монтаже в негерметично закрытых приямках дно не заливают бетоном, а засыпают гравием. Сыпучие материалы впитывают излишки влаги, которые могут появиться при просачивании воды через швы бетонных колец или кирпичной кладки.
При расчете нужной мощности нужно помнить, что соотношение длины по вертикали и горизонтали равно 1:4, т.е. 1 м вертикального трубопровода считается как 4 м горизонтального. Для организации водоснабжения лучше использовать пластиковые трубы, а не резиновые шланги. Во время перекачивания жидкости по гибким шлангам они могут сжиматься и изгибаться от перепадов давления. Вода не будет нормально проходить через узкое отверстие, что приведет к перебоям с подачей.
С помощью поверхностного оборудования легко организовать полив растений из пруда. Для этого при выборе модели необходимо учесть, что вода будет поступать с частичками грязи и песка
Лучший насос для воды для дома или дачи, где проживают подолгу, – погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Обычная бытовая модель поднимает воду из скважины глубиной до 40 м, а для более глубоких сооружений можно найти устройство помощнее. С подбором насосов для скважин до 80 м редко возникают проблем, т.к. ассортимент обширен. Все погружные модели снабжены автоматической защитой от «сухого хода».
Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона
Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок. Отличительная особенность дренажных насосов – способность перекачивать как чистую воду, так и грязную с твердыми включениями
На входном патрубке такого насоса предусмотрена сетка. Устройства можно подключать к системам водоснабжения
Отличительная особенность дренажных насосов – способность перекачивать как чистую воду, так и грязную с твердыми включениями. На входном патрубке такого насоса предусмотрена сетка. Устройства можно подключать к системам водоснабжения
Разновидности ручных насосов для откачки воды
Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.
На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.
Поршневой
Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.
Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.
Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.
Штанговый
Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.
Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.
Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.
Шиберный
Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.
Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.
2 Как выбрать ручной насос?
Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:
Глубина скважины.
Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.
Диаметр скважины.
Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.
Способ монтажа.
При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.
Период использования.

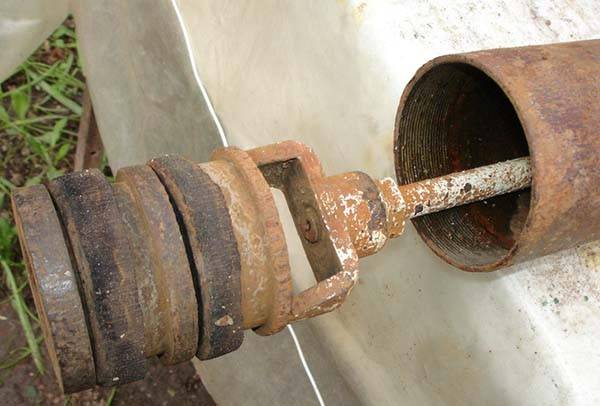

Основной элемент ручного насоса — поршень в трубе
В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.
Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.
2.1 Какие этапы изготовления и подключения ручного насоса?

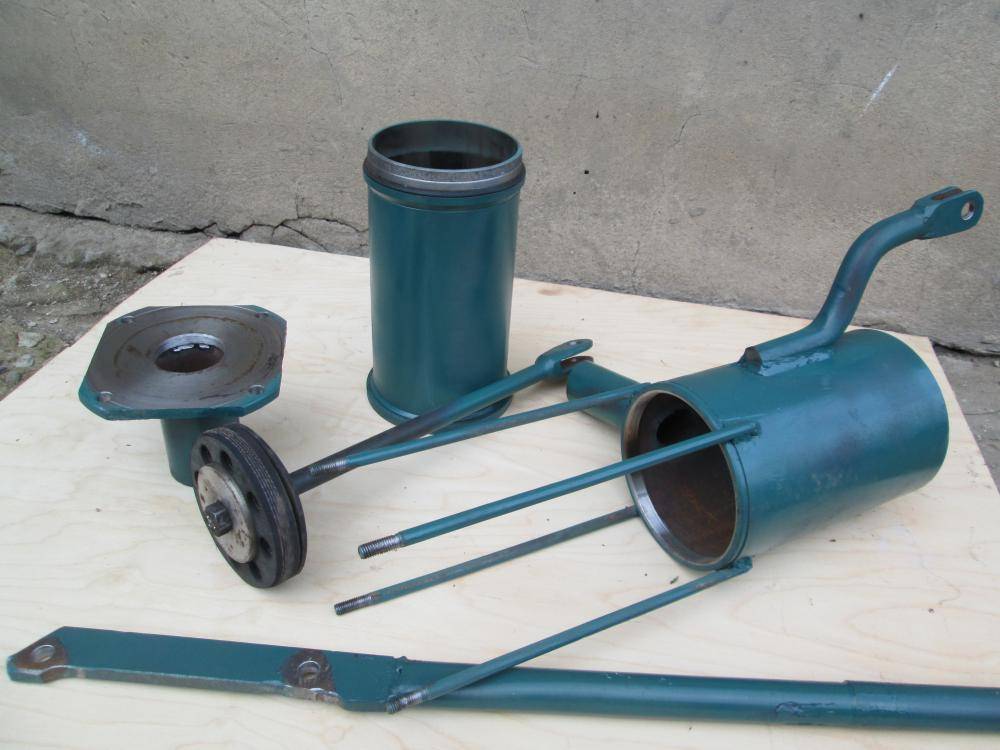

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:
Изготавливаем корпус.
Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.
Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.
Вырезаем крышку.
Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.
Установка поршня.
Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.
Подсоединение входной трубы к скважине.
Элементы для создания ручного насоса своими руками
Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.
Монтаж клапанов.
Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.
Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.
Декоративные работы.
Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.
Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
