Как проверить глубину скважины после бурения – основные методы

Как выбрать насос

Ручной насос для абиссинской скважины можно сделать из металлического цилиндра с поршнем внутри. С его помощью нужно прокачать скважину до появления чистой воды. Можно использовать насосную станцию соответствующей мощности.

Для скважины на песке лучше использовать электрический насос погружного типа. При отсутствии надлежащего опыта для его установки лучше пригласить специалиста.

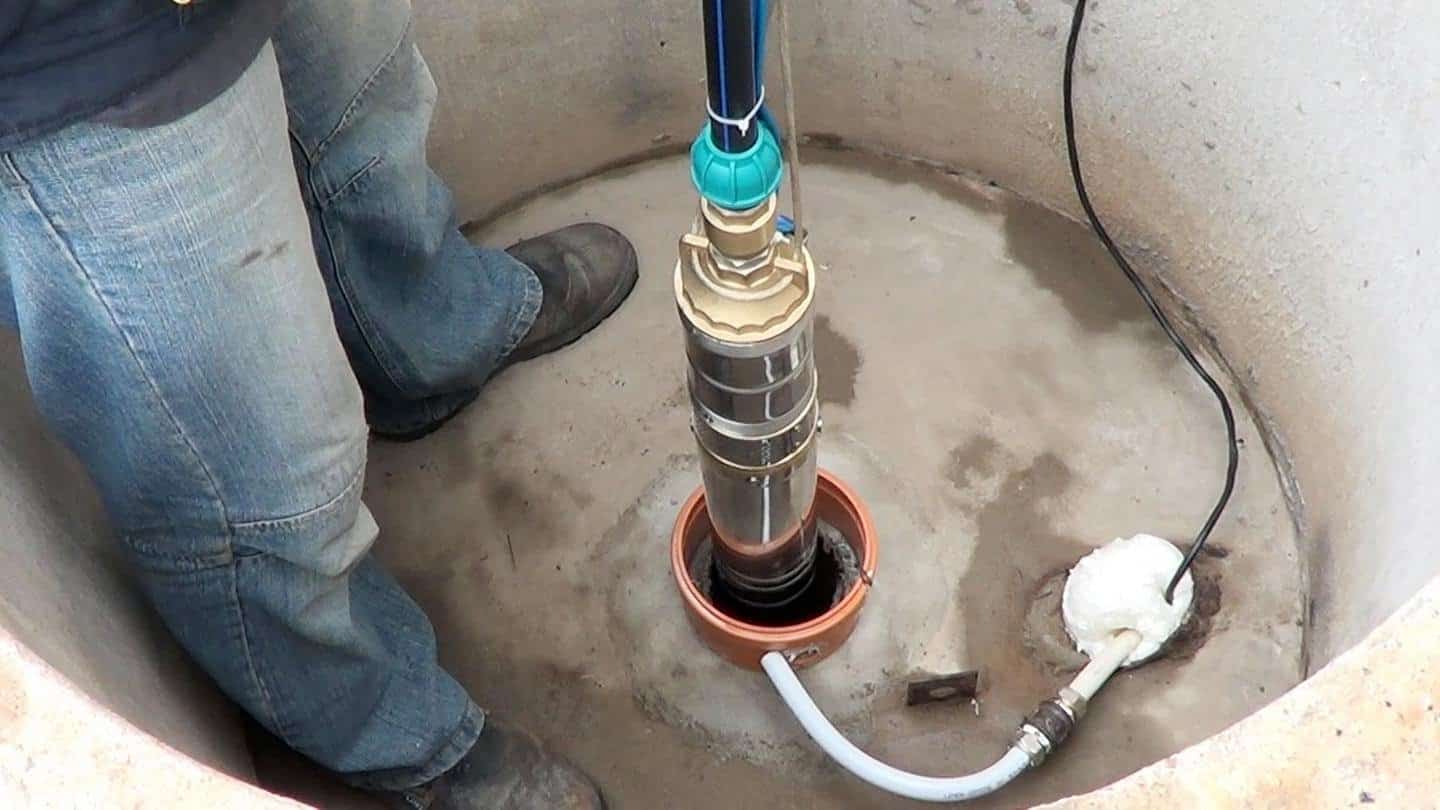

Для правильной установки насоса требуется:

• предварительная откачка грязной воды;
• полное погружение устройства в воду;
• подвешивание на высоте не менее 1 м от дна шахты;
• надежное крепление к оголовку скважины (например, на крепком тросе).

Перед покупкой погружного насоса необходимо заранее рассчитать требуемую мощность. При этом учитывается производительность устройства и его размеры.

Лучше всего выбрать модель, имеющую герметичный корпус повышенной прочности. Из дополнительных устройств у насоса должны быть фильтры, контрольные датчики, автоматический режим работы. В артезианской скважине глубина установки насоса определяется показателями динамического и статического уровня водных масс. После установки насоса проводится подключение к водопроводу. Затем вокруг песчаной скважины заливается бетонный оголовок.

Способы определения глубины

Хотя с соседями относительно глубины скважины советоваться не стоит, можно ориентироваться на деревья, высаженные на собственном участке. Не секрет, что растения прорастают только там, где есть достаточное для них количество воды, поэтому теплолюбивые растения могут подсказать наличие водных слоев мелкого залегания.

• Так, деревья вроде ольхи, кусты таволги вязолистной, лесной камыш свидетельствуют о том, что до воды остались считаные метры, обычно не более трех.
• Лох и сарсазан также указывают на сравнительно неглубокое залегание, которое, впрочем, может достигать и пяти метров.
• На относительную близость воды указывают чий, полынь и люцерна, а вот другие растения обычно ни о чем не говорят.

Наиболее надежным способом определить глубину будущей скважины является пробное колонковое бурение. Фактически проделывается та же скважина, только в куда меньшем размере и при небольших затратах денег и усилий. Как только бур достигает мокрого песка, бурение приостанавливается. Специалисты оценивают производительность скважины, наблюдая, насколько быстро отверстие заполнится водой. Если продемонстрированной производительности оказывается достаточно, источник тут же обустраивают, в противном случае минимальная глубина залегания вод признается недостаточной, поэтому мастера бурят дальше.

Нужно заметить, что сам факт достижения воды в достаточном количестве все еще не является успехом, если целью заказчика является поиск воды именно для питья.

Как определить оптимальную глубину скважины

Глубина бурения скважин на воду может быть разной и сразу нужно определить ее для своих нужд.

Как можно самостоятельно определить глубину скважины:

• Для того, чтобы определить оптимальную глубину скважины на загородном участке самостоятельно можно воспользоваться несколькими методами.
• Есть много народных примет.
• Также используют специальные рамки, которые укажут наличие водоносных слоев на участке.
• Только при помощи таких способов невозможно определить точно глубину. Есть некоторые погрешности.
• По этой причине стали использовать разведочное бурение.
• Такой способ позволяет с точностью определить глубину нахождения водоносного слоя.
• Выполняется оно при помощи бура и выполняют работы только специалисты.

Подробнее о геодезии:

• Что такое геодезия? Это полный анализ состояния грунта и его слоев.
• Он помогает с точностью определить, на какой глубине есть водоносный слой.
• Цена на такие услуги не слишком высокая.
• Не надо тратить деньги на разведочное бурение, а обустраивать по точным параметрам.

• Есть специальное оборудование.
• С его помощью определяется давление на берегу водоема.
• Потом с прибором проходятся по участку.
• Если где-то будет отклонение в 0,5 на датчике, то здесь и есть вода.

Какой вариант бурения лучше

При выборе подходящей технологии в учет следует взять следующие факторы:

1. Присутствует ли на участке водоносный слой. Чтобы это определить, стоит внимательно понаблюдать за окружающей природой. Существует несколько признаков, которые указывают на близость к поверхности земли воды. Кроме того, есть специальные приспособления, позволяющие найти воду на участке.
2. Специфика состава грунта в данном районе. Подобную информацию могут предоставить местные гидрогеологические компании. Они также смогут подтвердить достоверность данных, полученных пользователем при исследовании участка на воду.
3. Необходимо вооружиться информацией о глубине залегания различных водоносных слоев. Дело в том, что на одном участке на разной глубине может находиться верховодка, грунтовые воды, межпластовые и артезианские горизонты.

Вооружившись этими данными, намного легче определиться со способом бурения скважин под воду на приусадебной территории.

Типы бурения

Есть несколько технологий, как бурить скважину на воду. Каждая из них имеет свою специфику реализации и область применения.

Глубина скважины

• глубина залегания водных пластов. Для выяснения параметров, делают пробу при помощи бура, с последующим анализом участка на предмет геологических характеристик;
• ландшафт территории. Вода на ровной поверхности зачастую располагается на малой глубине, а участок с возвышенностями рекомендовано бурить на низменности;
• предназначение скважины. Качество воды из верхних слоев, часто не соответствует нормам, которые предписаны для нее. В связи с этим процесс бурения скважины проводят на большей глубине. Если скважина будет использоваться для полива растений на участке, то ее обустраивают в виде абиссинского колодезя.
• дебет скважины – получаемый объем воды за определенный отрезок времени. Другими словами – это производительность источника. В абиссинских скважинах индекс составляет – 0,5 м³/ч, в песчаных колодцах – 1,5 м3/ч, максимальный показатель зафиксирован у артезианских источников – 3-4 м³/ч.

Можно ли верить данным в паспорте

Если рабочим процессом занимались специалисты из буровой компании, к колодцу прилагается технический паспорт, в котором зафиксированы все основные параметры. Можно ли на 100% верить указанным данным, однозначно ответить нельзя.

Как правило, при выборе специалистов смотрят на их профессионализм и репутацию. Ни одно уважающее себя предприятие не будет нарочно дописывать лишние метры, чтобы извлечь для себя выгоду. Поэтому настоятельно рекомендуется отдавать предпочтение опытным и проверенным специалистам. По возможности следует самому присутствовать во время проведения буровых работ.

Самостоятельно произвести подсчет во время бурения просто. В процессе работы используются специальные установки, оснащенные штангами. Чем больше глубина, тем больше штанг задействуется. При применении малогабаритной буровой установки подсчет производится после окончания работ.

Проводя в загородном или частном доме систему водоснабжения, учитывают множество факторов. Например, твердость горных пород, разрез грунта, характер водоносных слоев, качество воды и т.д. Самостоятельно выполнять буровые работы можно, но при условии, что глубина залегания подземных вод невелика и требования к качеству используемой воды будут небольшими.

Если необходима высококачественная вода при проведении автономной системы водоснабжения, нужно обращаться за профессиональной помощью. Рекомендуется не экономить в подобных вопросах, поскольку это может привести к обратному результату.

Самодельный глубиномер

Это самый простой способ, позволяющий определить глубину колодца или неглубокой скважины. Его реализуют при помощи строительной рулетки, шнура и стального груза. Для проведения замеров таким способом лучше всего подходит ясная сухая погода. Оптимальные сроки – конец лета, начало осени. Дело в том, что в этот период подземные воды имеют наименьший уровень.

Инструменты для самостоятельного замера глубины скважины

Порядок работы:

1. Определить диаметр скважины. Для этого используется линейка. Это даст возможность подобрать подходящий груз.
2. Внутрь шахты опустить бечевку с грузом на конце до того момента, пока шнур уменьшит свое натяжение. Это указывает на контакт с дном скважины.
3. Извлечь бечевку наружу и разложить по прямой линии на земле. Измерив сухую часть, определяют расстояние до водяного зеркала. Чтобы упростить задачу, перед началом процедуры шнур оснащают цветными лентами на одинаковом расстоянии.
4. Размер мокрого участка бечевки укажет на объем скважины источника.

Замер глубины скважины при помощи бечевки и грузила

Главным недостатком этого простого способа являются существенные ограничения по измеряемой глубине (не более 10 м).

Кроме того, размеры мокрого участка указывают только на статический уровень скважины, в то время как при установке помпы необходимо знать динамический уровень. Чтобы его определить, внутрь обсадной трубы продевают всасывающий шланг с фильтром на конце: он должен достать до дна. Включив помпу, засекают время до полного опорожнения запаса воды. Выключить насос нужно только после появления специфических хлюпающих звуков. После этого процедуру замера глубины повторяют еще раз: высота оставшейся воды и является динамическим уровнем.

Как обустроить автономную систему водоснабжения

Перед тем, как провести воду в дом из скважины нужно подсчитать её суточный расход. По этим данным подбираем насосное оборудование, сечение трубопроводов и схему.

Ознакомимся с пошаговым выполнением работ:

1. пробиваем скважину на выбранном участке;
2. устанавливаем кессон или делаем его самостоятельно из кирпича или бетона;
3. проводим монтаж насосной станции и фильтров (если это необходимо);
4. прокладываем трубопровод между скважиной и домом;
5. делаем внутреннюю разводку.

После устройства скважины устанавливаем и утепляем кессон. Эту конструкцию необходимо защитить гидроизоляционными материалами от попадания влаги.

В случае устройства кессона из кирпича делаем фундамент. Такие же операции проводятся при изготовлении конструкции из бетона, смесь заливают в предварительно устроенную опалубку из деревянных щитов.

В верхней части кессона предусматривают герметический люк. Для предотвращения попадания мусора и грунтовых вод внутрь колодца этот элемент должен возвышаться на 30-40 сантиметров над поверхностью почвы.

В большинстве случаев насосное оборудование вместе с гидроаккумулятором устанавливают в кессоне. При таком размещении основных механизмов уменьшаются затраты на транспортировку жидкости.

Многие владельцы недвижимости размещают насосную станцию в кладовке, под лестницей или в погребе, здесь главное провести правильный монтаж оборудования и обеспечить к нему беспрепятственный доступ.

Особое внимание необходимо обратить на прокладку трубопроводов. Магистрали должны находиться в почве ниже глубины её промерзания. Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя

Если этого не сделать то трубопроводы будут подвергаться воздействию отрицательных температур и быстро выйдут из строя.

По разработанной схеме проводим разметку участка и выкапываем траншею нужной глубины, затем укладываем трубы.

Для устройства водопровода подойдут изделия из металлопластика или сшитого полиэтилена диаметром 32 миллиметра.

Для предотвращения замерзания магистраль утепляют специальными материалами. Если почвенные условия не позволяют вырыть траншею достаточной длины, тогда рядом с трубопроводами укладывают греющий кабель.

Нагревательный элемент включают в зимний период времени. В траншеи можно уложить и провод для подключения насосной станции, его сечение не должно быть меньшим от 2,5мм2.

Внутреннюю разводку осуществляют по заранее разработанной схеме.

Здесь необходимо предусмотреть запорную арматуру для аварийного перекрытия жидкости, а также дополнительные элементы тройники для подключения пользователей к центральной магистрали.

В этом видео показывается, как обустроить скважину и ввод водопровода в дом:

Размещение водоносных слоев

Чтобы правильно ответить на вопрос, поставленный в заголовке статьи, необходимо досконально разбираться, какой вид жидкости содержится в том или ином водоносном слое. Первой в процессе разведывательного бурения встречается верховодка. В зависимости от местности глубина, на которой она может находиться, варьируется от двух до семи метров. Этот слой имеет значительное количество различных примесей, что объясняется недостаточной фильтрацией, которую проходит вода при попадании в слой. Зеркало воды в таких источниках варьируется в зависимости от различных условий и является непостоянным. Чем засушливее сезон, тем глубже может уйти верховодка или полностью исчезнуть. Для ее использования в качестве питьевой воды потребуется установка нескольких ступеней механической и биологической очистки.

Обратите внимание! Верховодку в питьевых целях особенно опасно использовать во время осенних паводков или весеннего таяния снега. Жидкость, которая просачивается с поверхности, забирает с собой значительное количество возбудителей заболеваний и химических веществ

За верховодкой следует следующий пласт, который чаще всего используется для сооружения скважин. Его глубина может варьироваться от десяти до двадцати метров. В нем содержится питьевая вода, пошедшая большую очистку. Такие источники называют скважинами на песок. В жидкости может содержаться определенная доля взвешенных примесей, поэтому рекомендуется установка фильтров предварительной очистки, которые способны быстро справиться с этими примесями. Самым чистым и идеально подходящим для питья можно считать третий слой, который находится глубже 25 метров. В некоторых случаях до него придется пройти 60 метров грунта. Это артезианские воды. Но они не всегда имеют идеальный состав, т. к. в большинстве случаев скапливаются в известковых породах. Это приводит к тому, что жидкость оказывается слишком жесткой. Требуется установка дополнительных фильтров для ее смягчения

Это важно, чтобы избежать образование камней в почках

Это интересно: Жидкие обои — состав и характеристика

Инструменты для проверки глубины скважины после бурения

В большинстве случаев измерение глубины скважины осуществляется уже после буровых работ. Для этих целей используются специальные инструменты, которыми нередко пользуются профессиональные бурильщики.

Гидрогеологическая рулетка РГЛМ

РГЛМ (рулетка гидрогеологическая ленточная металлическая) – доступный и простой в эксплуатации инструмент. С его помощью можно измерить глубину скважины более 10 метров (в некоторых моделях максимальная глубина замера равняется 50 м). При этом минимальный диаметр обсадной трубы, позволяющий провести исследование, равен всего 20 мм.

Рулетка состоит из следующих частей:

• корпус;
• катушка с регулируемым ограничителем скорости;
• измерительная лента с ценой деления 2-5 мм;
• груз с хлопушкой.

Принцип действия рулетки РГЛМ следующий. В процессе опускания в скважину ленты с грузом скорость движения регулируется специальным тормозом. Как только груз достигает водной среды, происходит громкий хлопок. В этот момент следует зафиксировать показания на ленте, свидетельствующие об уровне залегания воды.

Гидрогеологическая рулетка для проверки глубины скважины

Скважинный глубиномер ИУГС

Работа глубиномера ИУГС (измеритель угла и глубины скважины) основана на измерении эхо-сигнала, который посылается прибором и обрабатывается после отражения от дна источника. Регулируемая мощность сигнала позволяет осуществлять измерения в диапазоне 4-80 м, а диаметр обсадной колонны может находиться в пределах 60-150 мм.

Конструктивно глубиномер состоит из таких элементов:

• электронный блок;
• акустический зонд;
• угловой адаптер (для измерения отклонений от вертикали).

Погрешность прибора составляет всего 150 мм, что дает возможность с высокой точностью проверить глубину скважины на воду после бурения. Поскольку питание измерителя осуществляется от аккумуляторов, замеры можно выполнять в полевых условиях.

Акустический глубиномер ИУГС – компактный и точный прибор для определения угла и глубины скважинного отверстия

Каротажный кабель с мерным роликом

Одним из механических способов замера глубины является применение каротажного кабеля, который наматывается на катушку с мерным роликом. Калибровка ролика осуществляется таким образом, чтобы один оборот соответствовал 1 м кабеля. По числу оборотов катушки судят о расположении водоносного горизонта.

Чтобы измерить глубину скважины с высокой точностью, показаний мерного ролика бывает недостаточно. Для этого на кабель с определенным интервалом наносятся магнитные метки, которые считываются приемным устройством. Поскольку в процессе эксплуатации трос может растягиваться, расположение магнитных меток периодически обновляется.

Проверка глубины скважины, без сомнения, является важным этапом в процессе организации автономного водоснабжения участка. При этом стоит учесть, что самостоятельное бурение целесообразно выполнять в случае неглубокого залегания воды, например при обустройстве абиссинского колодца. Для строительства скважин на песок, тем более на известняк, лучше сразу обратиться к опытным специалистам, которые гарантированно найдут источник чистой воды и занесут все параметры скважинной конструкции в технический паспорт.

Определения дебита

После бурения, проводившая работу организация предоставляет протокол испытания, либо паспорт на скважину, в который вносится все необходимые параметры. Однако, при бурении для домохозяйств, подрядчики часто вносят в паспорт приблизительные значение.

Перепроверить достоверность информации или рассчитать дебит вашей скважины можно своими руками.

Однако, абсолютно точно рассчитать продуктивность источника сложно. Расчет показателей требует времени и спецоборудования. Но, полученного результата будет достаточно для понимания возможностей вашего источника.

Динамика, статика и высота столба воды

Прежде чем приступить к измерениям, нужно понять, что такое статический и динамический уровень воды в скважине, а также высота столба воды в скважинной колонне. Замер данных параметров необходим не только для расчета производительности скважины, но и для правильного выбора насосного агрегата для системы водоснабжения.

• Статический уровень – это высота водяного столба при отсутствии водозабора. Зависит от внутрипластового давления и устанавливается во время простоя (как правило не менее часа);
• Динамический уровень – установившейся уровень воды во время водозабора, то есть когда приток жидкости равняется оттоку;
• Высота столба – разница между глубиной скважины и статическим уровнем.

Произвести измерение можно с помощью:

• Электроуровнемера;
• Электрода, замыкающего контакт при взаимодействии с водой;
• Обычного грузика, подвязанного к веревке.

Замер с помощью сигнализирующего электрода

Определение производительности насоса

При расчете дебита необходимо знать производительность насоса во время откачки. Для этого можно воспользоваться следующими способами:

• Посмотреть данные расходомера или счетчика;
• Ознакомиться с паспортом на насос и узнать производительность по рабочей точке;
• Посчитать приблизительной расход по напору воды.

В последнем случае, необходимо на выходе водоподъемной трубы закрепить в горизонтальном положении трубу меньшего диаметра. И произвести следующие замеры:

• Длину трубы (мин 1,5 м.) и ее диаметр;
• Высоту от земли до центра трубы;
• Длину выброса струи от конца трубы до точки падения на землю.

После получения данных необходимо сопоставить их по диаграмме.

Сопоставьте данные по аналогии с примером

Упрощенный расчет

Дебит скважины – это отношение произведения интенсивности водооткачки и высоты водяного столба к разности между динамическим и статическим водными уровнями. Для определения дебита скважины определения  используется формула:

Dт =(V/(Hдин-Нст))*Hв , где

• Dт –искомый дебит;
• V – объем откачиваемой жидкости;
• Hдин – динамический уровень;
• Hст – статический уровень;
• Нв – высота столба воды.

Например, мы имеем скважину глубиной 60 метров; статика которой составляет 40 метров; динамический уровень при работе насоса производительностью 3 куб.м/час установился на отметке 47 метров.

Итого, дебит составит: Dт = (3/(47-40))*20= 8,57 куб.м/час.

Удельный дебит

С увеличением производительности насоса, динамический уровень, а соответственно и фактический дебит снижается.  Поэтому более точно водозабор характеризует коэффициент продуктивности и удельный дебит.

Для вычисления последнего следует произвести не один, а два замера динамического уровня при разных показателях интенсивности водозабора.

Формула определяет его как отношение разности большего и меньшего значений интенсивности водозабора к разности между величинами падения водного столба.

Dуд=(V2-V1)/(h2-h1), где

• Dуд – удельный дебит
• V2 – объем откачиваемой воды при втором водозаборе
• V1 – первичный откачиваемый объем
• h2 – снижение уровня воды при втором водозаборе
• h1 – снижение уровня при первом водозаборе

Возвращаясь к нашей условной скважине: при водозаборе с интенсивностью 3 куб.м/час, разница между динамикой и статикой составила 7 м.; при повторном замере с производительностью насоса в 6 куб.м/час разница составила 15 м.

Итого, удельный дебит составит: Dуд =(6-3)/(15-7)= 0,375 куб.м/час

Реальный дебит

Расчет строится на основании удельного показателя и расстоянии от поверхности земли до верхней точки фильтровальной зоны, учитывая условие, что насосный агрегат не будет погружен ниже. Данный расчет максимально соответствует реальности.

Dт = (Hф-Hст)*Dуд, где

• Dт –дебит скважины;
• Hф – расстояние до начала фильтровальной зоны (в нашем случае примем за 57 м.);
• Hст – статический уровень;
• Dуд – удельный дебит.

Итого, реальный дебит составит: Dт =(57-40)*0,375= 6,375 куб.м/час.

Как видно, в случае с нашей воображаемой скважиной, разница между упрощенным и последующем измерением составила почти 2,2 куб.м/час в сторону уменьшения производительности.

Как рассчитать глубину бурения скважины и для чего это нужно

До того, как рассчитать глубину бурения скважины необходимо предварительно установить цели использования воды.

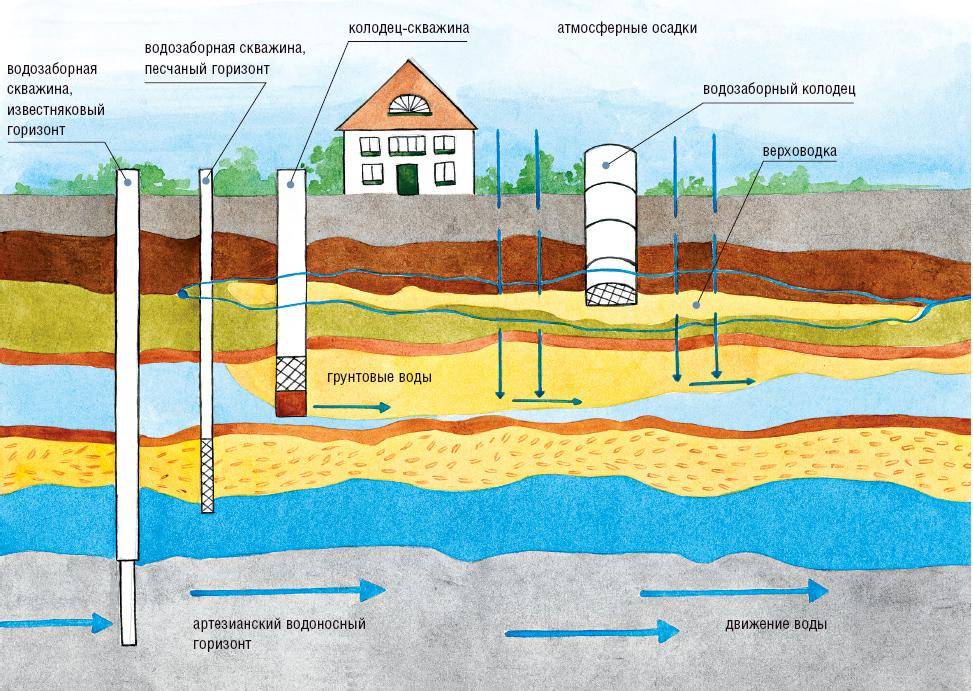

Есть несколько водоносных слоев:

• верховодный. Глубина такого слоя варьируется от 3 до 5 метров. Вода используется только для технических целей;
• песчаный водоносный горизонт имеет глубину от 10 до 40 метров в зависимости от местности. Качество такой воды может быть хорошим, что позволяет использовать ее для различных нужд;
• артезианский слой в основном его используют в качестве целевого для получения чистой питьевой воды в больших обьемах. Глубина варьируется в пределах 20-250 метров;
• сколько метров глубина у артезианской скважины, которая является наилучшим вариантом для получения питьевой воды, зависит от местности и условий залегания известняка.
• Скважина на известняк, глубина которой обычно около 60-80 метров, используется для получения воды хорошего качества.

Оборудование

Основными инструментами считаются глубинный погружной агрегат и насосная станция. Правильный выбор прибора зависит от нескольких факторов:

Материал изготовления трубы, используемой в качестве обсадной. Раньше ствол шахты был только металлическим. Сейчас на смену пришел полиэтилен, поэтому трубы стали делать из пластика или полипропиленовых составляющих. Выгода применения такого материала очевидна. Во-первых, легкость и прочность изделия. Во-вторых, относительная дешевизна по сравнению с металлом. В-третьих – долговечность.
Глубина пробуренной шахты. Чем сильнее оборудование, тем длиннее расстояние, на которое прибор сможет поднять жидкость. При выборе инструмента предстоит узнать, какая глубина шахты и примерный столб воды в ней.
Состав жидкости. По завершении последних этапов по бурению и закладке обсадной нужно удостовериться в наличии в ней воды. Конечно, жидкость будет мутная и с примесью. Это станет видно, как только последние метры пройдены и бур поднимется на поверхность

Важно узнать, насколько загрязнена и какой процент мутности, это поможет предотвратить поломку оборудования для выкачивания.

Агрегаты бывают двух типов: вибрационный и центробежный.

Первый работает от электромагнитного импульса, который открывает поочередно клапан входа и выхода воды, тем самым создавая напряжение в камере забора. Как правило, вибрационный метод работы выбирают производители маломощных аппаратов.

Их погружают в ствол на небольшую глубину. У такого агрегата низкая мощность, но зато и малая стоимость. Нельзя сказать, что такое оборудование не подходит для прокачки скважины. Наоборот, если производить работы своими руками, стоит выбрать именно вибрационный погружной насос.

Погружной насос «Малыш»

Может показаться, что вибрационный эффект у оборудования с электромагнитным клапаном очень маленький. При включённом приборе на поверхности его легко удержать в руке. Но следует помнить, что столб воды высотой до пяти метров на глубине до 50 метров создает так называемое эхо вибрации. Волны от работающего оборудования постоянно бьют по стенкам обсадной. Что может привести к смещению стыков или образованию трещин в стволе.

Обсадная, выполненная из металла или толстостенного полиэтилена, обязательно сваренных между собой труб, легко сможет выдержать движение водных масс на дне. Этого нельзя сказать о пластиковых винтовых трубах.

У центробежных аппаратов строение и принцип работы сильно отличается от вибрационных.

Основным элементом является двигатель подачи жидкости, расположенный в герметичном корпусе. Подается электроэнергия, и мотор раскручивает шнеки крыльчатки на дне прибора. В результате происходит забор жидкости в камеру и последующая ее транспортировка на поверхность за счет постоянно нагнетаемого давления. Вибрации у таких агрегатов практически нет. А если есть, то она незначительна и не приносит вреда для ствола шахты.

Погружной глубинный аппарат с центробежной крыльчаткой предназначен для подъема жидкости на высоту от 20 метров и выше. Все зависит от производительной мощности оборудования. Особенность строения позволяет выкачивать не только чистую воду, но и с примесями густых фракций (глина, песок). Цена у него достаточно велика, но и производительность соответствует.

Способы определения глубины скважины

Существует несколько методов произведения замеров, которые отличаются точностью, сложностью и доступностью. Среди них: простой механический способ, доступный практически каждому человеку, а также более технологичные средства, применяемые для профессиональных исследований.

Груз и линейка

Для этого способа понадобится строительная рулетка или линейка, шнур и металлический груз. Чтобы проверить глубину скважины после бурения, груз аккуратно опускают вниз. Спуск производится до момента уменьшения натяжения шнура, после чего самодельный глубиномер так же аккуратно достают на поверхность. При помощи линейки замеряют длину погруженного шнура, которая будет равняться глубине скважины. При этом по размеру мокрой части можно судить о расположении зеркала воды и объеме источника.

При всей своей простоте подобный метод имеет существенные недостатки. Во-первых, с его помощью можно проверять скважины глубиной не более 10 метров. Во-вторых, мокрая часть шнура даст представление о статическом уровне воды, тогда как для размещения насоса важен динамический уровень.

Инструменты для простого измерения глубины скважины

Каротажный кабель с магнитными метками

Принцип действия магнитного метода очень похож на предыдущий вариант, однако выполнен с более технологичным подходом. В данном случае используется катушка с каротажным кабелем и считывающее устройство. На кабеле через определенное расстояние нанесены магнитные метки, которые обрабатываются приемным устройством и дают точную информацию о положении груза. В интервалах между метками глубина определяется по специальному ролику, расположенному на катушке.

Данный способ является одним из самых распространенных при определении глубины скважины, поскольку дает точное представление о расположении глубинных водоносных слоев.

Акустический глубиномер

Работа акустического глубиномера основана на методе эхолокации. В скважину посылается акустический сигнал, который отражается от дна и регистрируется прибором. Задержка по времени между выходным и входным сигналом прямо пропорциональна пройденному расстоянию.

Такой прибор часто используют в горнодобывающей промышленности, однако его можно применять и для измерения глубины скважины на воду. Единственный недостаток акустического глубиномера – высокая стоимость.

Акустический (эхолокационный) глубиномер

ОТ ЧЕГО ЗАВИСИТ ГЛУБИНА НА ВОДУ

Необходимая глубина скважины для воды зависит от того, на каких шарах почвы размещены водоносные горизонты. Необходимо учитывать тот факт, для чего вам понадобится эта скважина. К примеру, если она нужна для полива растений, то достаточно использовать воду, находящуюся на глубине 4-6 метров. Но использовать такую воду для питья не рекомендуется, поэтому понадобится более масштабное бурение. Нельзя упускать из виду то, что при достижении водоносных шаров необходимо обязательно взять воду на анализ. Если первый анализ покажет, что в воде превышен уровень опасных загрязнителей, то необходимо продолжать работы до тех пор, чтобы дойти до шаров с доступной питьевой водой.

КАКИЕ СУЩЕСТВУЮТ МЕТОДЫ РАБОТЫ

Одно из преимуществ работы с нами – это то, что мы, используя опыт работы, знаем, какой должна быть оптимальная глубина, чтобы вы получали исключительно качественную воду. Для этого наши специалисты используют карту глубин. Существует несколько способов проверки глубины скважины после бурения. Они отличаются по точности, сложности проведения работ и доступности. Среди них: • простой механический способ • более технологичный способ с применением каротажного кабеля с магнитными метками • измерение с помощью акустического глубиномера Итак, теперь поговорим о каждом способе отдельно.

МЕХАНИЧЕСКИЙ СПОСОБ

Первый способ является доступным абсолютно каждому. Для него понадобится шнур, механический груз и линейка. Существуют специализированные гидрогеологические рулетки, которые упрощают этот процесс. Для проверки глубины скважины после бурения необходимо опускать груз в скважину пока не будет заметно уменьшение натягивания шнура. Далее аккуратно достаньте приборы и замерьте длину шнура. Мокрая часть шнура определяет размещение зеркала воды. Такой способ является весьма простым, но имеет небольшой минус. Он заключается в том, что таким образом можно проверять глубину скважин после бурения до 10 метров. Мокрая часть шнура даст понятие о статическом уровни воды, но для правильной установки насоса нужны динамические данные.

ПРИМЕНЕНИЕ КАРОТАЖНОГО КАБЕЛЯ

Второй способ по принципу работы похож на первый, но для него используется более технологичное оборудование, дающее больше информации. По точности этот способ является первым, будучи самым популярным при определении глубины водоносных шаров. Основа оборудования – катушка с магнитными метками, которые передают информацию приемнику. На катушке предусмотрен специальный ролик, благодаря которому определяется глубина.

ПЛЮСЫ И МИНУСЫ АКУСТИЧЕСКОГО ГЛУБИНОМЕРА

Что касается применения акустического глубиномера, то это оборудование широко используется в горной промышленности, не только при измерении глубины скважины. Этот метод основан на приеме эхолокации. В скважину посылается акустический сигнал, затем прибор измеряет показатели входящего и исходящего сигналов. Разница прямо пропорциональным показателем пройденного пути, то есть, глубины скважины. Такой способ позволяет измерить глубину скважины довольно быстро. Единственный минус — оборудование дорого стоит и покупать его для себя невыгодно. Если вы хотите воспользоваться таким методом, то лучше обратиться к профессионалам.

МОЖНО ЛИ ДОВЕРЯТЬ ТЕХНОЛОГИЧЕСКОМУ ПАСПОРТУ СКВАЖИНЫ?

После выполнения работ любая компания предоставляет технологический паспорт скважины, в котором указана глубина. Стоит ли доверять этому документу – вопрос спорный. Все зависит от профессионализма и ответственности компании, с которой вы сотрудничаете. Вы наверняка уже могли слышать о том, как обманывают при бурении скважин на воду. Фирма, которая дорожит репутацией, не сделает подобного

Поэтому важно выбирать компании с хорошими отзывами клиентов. Если вы сомневаетесь, что вам дадут правильные данные по завершении работ, то лучше присутствовать при завершении бурения скважины

Бурильные установки выдают окончательные данные и ведется подсчет установленных штанг. Вы сможете проконтролировать этот процесс самостоятельно.

КИМБЕРИЯ – ВАШ НАДЕЖНЫЙ ПАРТНЕР

Компания Кимберия уже много лет является проверенным партнером. Нам доверяет множество клиентов в Московской области. По заказу бригада сможет в кратчайшие сроки выехать в любой район Подмосковья. Благодаря многолетнему опыту работы мы сможем провести работы в любой области и на любом участке, придерживаясь всех норм качества и безопасности. А цена на услуги является доступной абсолютно всем. С нами вы сможете быстро и дешево обзавестись автономной скважиной на даче, возле коттеджа, загородного дома. Мы позаботимся о том, чтобы у вас всегда была чистая и качественная вода. Современная скважина под ключ – оптимальное решение на долгие годы!
