Газ Брауна своими руками в домашних условиях для отопления дома и авто

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

• Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
• Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
• Снижение токсичности и повышение эффективности старых котельных.
• Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
• Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
• Разработка принципиально новых, мощных и экологичных силовых установок.

Рекомендуем: Как отогреть замерзший водопровод: обзор лучших способов

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Основная идея

Такое устройство вполне можно изготовить своими руками и использовать, к слову не только с целью отопления дома, но и, к примеру, для газорезки металла. Действие его заключается в процессе разложения воды в электролизере, полезным результатом которого и является газ Брауна, а побочным – водяной пар. Какие же отличительные черты можно выделить у этого оригинального способа отопления дома по сравнению с традиционными системами? Они следующие:

1. Очевидно, что вода на нашей планете дефицитным соединением не является, распространена повсеместно, а значит, как сырье для получения энергии будет сверхдешевым и практически неисчерпаемым материалом;
2. Еще более упрочняющим позиции первого утверждения выступает то обстоятельство, что побочным продуктом работы электролизера является водяной пар, после образования конденсата вновь становящийся жидкостью, т. е. вода рециркулирует, и это позволяет говорить о возобновляемости данного исходного материала;
3. В виду отсутствия каких бы то ни было побочных продуктов работы электролизера, за исключением упомянутого водяного пара, применение данного изделия с целью последующего обогрева дома совершенно безвредно для человека и природы, т. е. является экологичным;
4. Приятным дополнением выступает автоматическое поддержание достаточного уровня влажности в помещении за счет все того же выделения водяного пара, что не только предохраняет воздух от пересушивания, но и улучшает его характеристики теплопередачи.

Таким образом, идея использовать генератор газа Брауна в системах отопления во всех отношениях превосходная, но на пути повсеместного ее внедрения есть известные препятствия. Они сводятся к таким моментам:

1. Основная загвоздка кроется в необходимости учета закона сохранения энергии, ведь для того, чтобы прибор вырабатывал газ, ему требуется электропитание, и если расходы на него будут сопоставимы с получаемым полезным теплом, то смысла в использовании подобных схем отопления становится немного. По поводу соотношения затрачиваемых ресурсов и полезной отдачи на выходе системы постоянно ведутся острые споры, но на данный момент нет общепринятого мнения по этому вопросу. Поскольку развитие технологий никогда не останавливается, то эта проблема рентабельности, может и не так быстро, как хотелось бы, но непременно будет устранена;
2. Небеспочвенность скептических утверждений о нерентабельности и сомнительной эффективности систем отопления, использующих в качестве топлива газ Брауна, подтверждается как высокой стоимостью данного оборудования промышленного производства, так и дороговизной его в эксплуатации.

Однако, в сети Интернет можно обнаружить многочисленные советы по сборке производящих данный газ изделий, чертежи и схемы электролизеров, а также прочитать отзывы людей, которые с тем или иным успехом реализовали своими руками предложенные энтузиастами варианты или выработали собственные. Насколько можно использовать эту информацию в серьезных целях, судите сами, но поэкспериментировать, по меньшей мере, представляется интересным.

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов

Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Перспективы водородной энергетики ↑

Есть ли реальные пути серьёзного снижения себестоимости чистого Hydrogenium? Конечно. Это, в первую очередь, получение дешёвого электричества из возобновляемых источников. Во-вторых, применение более совершенных химических катализаторов процесса. Они, кстати, давно известны и применяются в автомобильных топливных водородных ячейках. Но опять всё упирается в слишком большую их стоимость.

Реально полезное применение альтернативной энергетики: серийное газосварочное устройство со встроенным водородным реактором. В данном случае стоимость газа не имеет решающего значения, для сварщика имеет значение то, что вместо неудобных в транспортировке баллона и сварочника он имеет один относительно небольшой и лёгкий ящик

Наука идёт вперёд, техника совершенствуется. Когда-нибудь нефть закончится и человечеству придётся перейти на иные источники энергии. Пока же можно с уверенностью сказать — водородная энергетика убыточна (за исключением тех случаев, когда горючий газ является побочным продуктов технологических процессов), а программы развития водородного транспорта возможны только благодаря государственным и корпоративным программам поддержки альтернативной энергетики.

Муниципалитеты крупных немецких городов компенсируют транспортным компаниям все убытки, чтобы эти прекрасные гидрогениумные автобусы перевозили пассажиров, не отравляя окружающую среду

Проблемы изготовления рабочего генератора

Умельцы, планирующие изготовление рабочей установки, предполагают использовать водород как для отопления, так и для газосварочных работ, или в качестве автомобильного топлива. При изготовлении водородного генератора для отопления электродами выступают металлические пластины примерным количеством 30-70 штук. Размер пластин начинается от 10х15 см, материалом служит нержавеющая сталь.

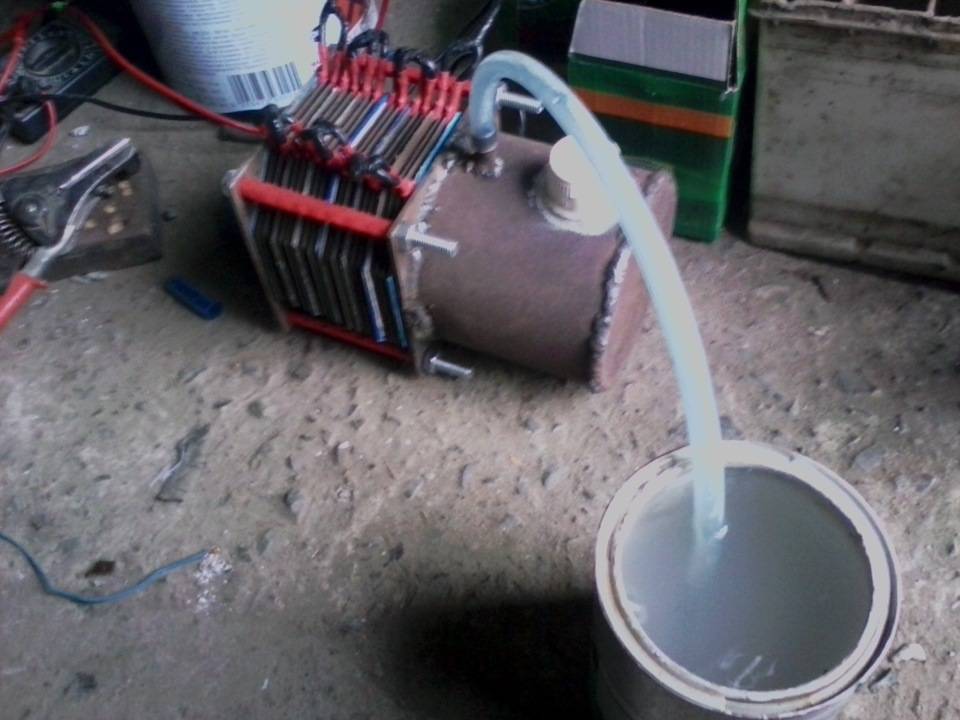

Из пластин собирают блок, изолируя друг от друга резиновыми прокладками; блок помещают в герметичную емкость. Самодельной топливной ячейке для функционирования нужен водяной насос; его работа будет управляться датчиком уровня, установленным внутри генератора.

Сделать установку эффективной крайне сложно, так как придется столкнуться со следующими проблемами:

• Нержавейка, которую обычно используют для изготовления пластин, в качестве электродов проживет недолго; нужен сплав с никелем.
• Для эффективности генератора важны монтажные размеры. Нужны профессиональные расчеты всех параметров, от состава воды, до необходимой мощности. На работу устройства влияет даже величина зазора между электродами.

Многое зависит от качества металлаИсточник ytimg.com

• Сложно обеспечить безопасность работы. Здесь имеет значение герметичность емкости с электродами, всех шлангов, а также сечение провода от источника питания.
• Потребуется собрать схему управления рабочим напряжением и током; не обойтись без специального оборудования, например, частотомера и осциллографа.

Проблема водородного генератора в домашнем исполнении скрыта в экономическом вопросе. Дело в том, что, в отличие от идеальных условий, все преобразования идут с потерей энергии. К тому же не получится сжигать водород с максимальной температурой (3000°C), этого не выдержит ни один котел, и теплоотдача будет намного ниже заявленной.

Во время работы установка будет тратить больше электроэнергии, чем система получать тепловой мощности после сжигания выработанного газа. Генератор будет окупаться только, если будет доступ к бесплатной электроэнергии.

Вы потратите в 2-3 раза меньше средств, если установите электрический котел и будете отапливать жилье напрямую, без промежуточного генератора. Это намного более выгодное и безопасное решение, учитывая возможность взрыва водородного агрегата при неуважении правил монтажа и эксплуатации.

Один из вариантов пластин в домашних условияхИсточник ytimg.com

Об установке для отопления водородом в следующем видео:

Коротко о главном

Генератор водорода продуцирует газ при помощи процесса электролиза. Разработка считается перспективной, так как позволяет получить ценное горючее, водород, простым способом из обычной воды.

Основу электролизера составляют несколько металлических пластин. Их погружают в герметический резервуар, наполненный электролитом (водой с добавкой катализатора). Ток, пропущенный через раствор, расщепляет молекулы воды на водород и кислород; газы затем используются по назначению.

Как изготовить генератор

Масса интернет-ресурсов публикуют самые разные схемы и чертежи генератора для получения водорода, но все они действуют по одному принципу. Мы предложим вашему вниманию чертеж простого устройства, взятый из научно-популярной литературы:

Здесь электролизер представляет собой группу металлических пластин, стянутых между собой болтами. Между ними установлены изоляционные прокладки, крайние толстые обкладки тоже изготовлены из диэлектрика. От штуцера, вмонтированного в одну из обкладок, идет трубка для подачи газа в сосуд с водой, а из него – во второй. Задача емкостей – отделять паровую составляющую и накапливать смесь водорода с кислородом, чтобы подавать его под давлением.

Пластины, что служат электродами, могут быть произвольного размера. Но надо понимать, что производительность аппарата зависит от их площади поверхности. Чем большее число электродов удастся задействовать в процессе, тем лучше. Но при этом и потребляемый ток будет выше, это следует учитывать. К концам пластин припаиваются провода, ведущие к источнику электричества. Здесь тоже есть поле для экспериментов: можно подавать на электролизер разное напряжение с помощью регулируемого блока питания.

В качестве электролизера можно применить пластиковый контейнер от водяного фильтра, поместив в него электроды из нержавеющих трубок. Изделие удобно тем, что его легко герметизировать от окружающей среды, выводя трубку и провода через отверстия в крышке. Другое дело, что этот самодельный водородный генератор обладает невысокой производительностью из-за малой площади электродов.

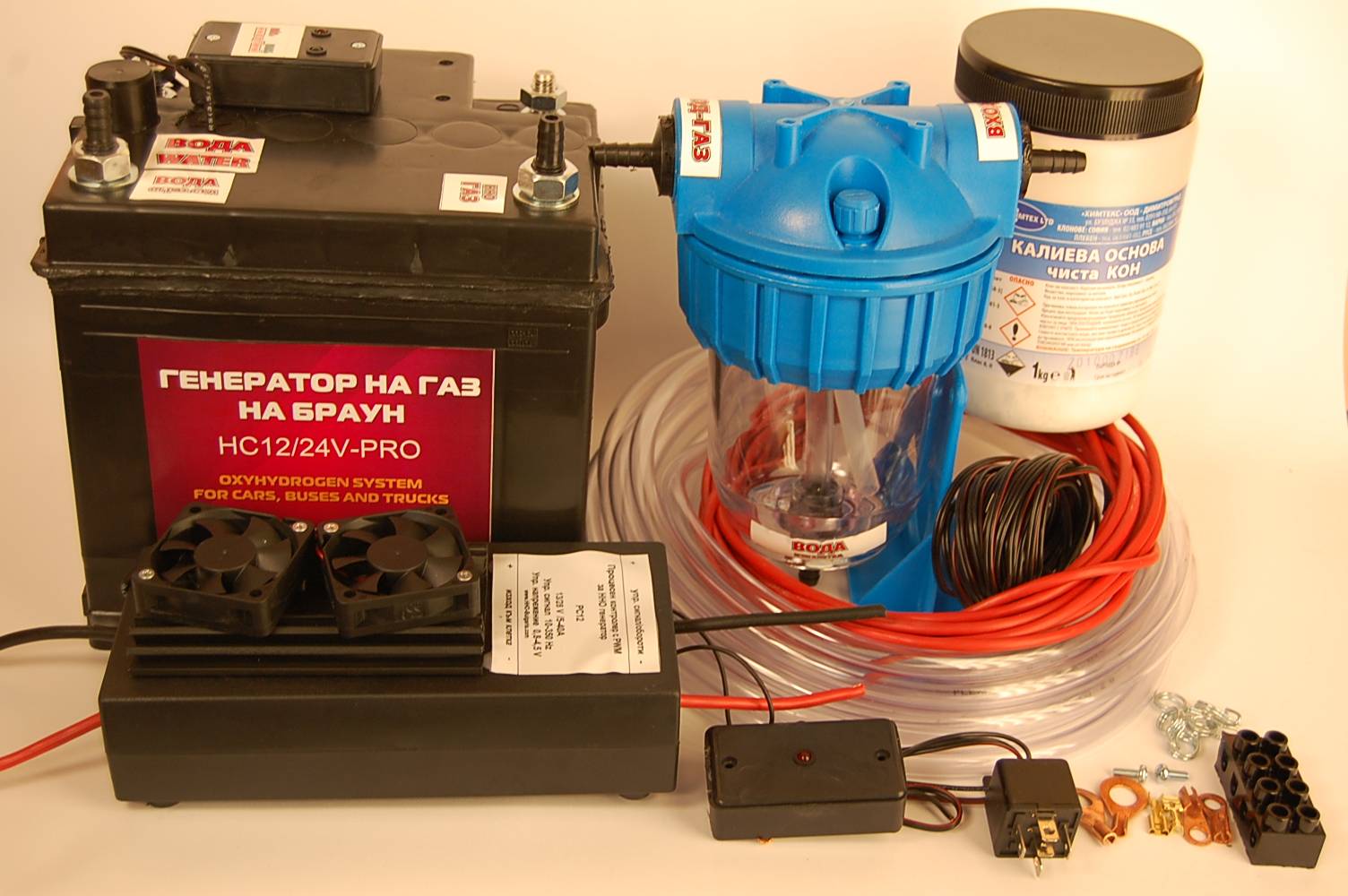

Электролизеры HC12/24V Pro

1. Рабочее напряжение – 11-14.02 V 2. Ток нагрузки 5 до 30 А 3. Рабочая температура –15 до +50 градусов 4. Потребляемый ток – измеритель уровня: – 5. Концентрация электролита (KOH) – 10 – 14% 6. Производительность Газа Брауна до 2 л/м. 7.Габаритные размеры (mm): H=220 , L=205 , W=175 8. Материал 8.1.Коробка – полипропилен

8.2.Электроды – Сталь 316L

Генератор газа Брауна

Электролизер – устройство в котором электрохимическим путем производится процесс электролиза и в результате выделяется Газ Брауна. Коробка электролизера сделана из полипропилена – материала с хорошей устойчивостью к температурным изменениям, вибрациям, нагрузкам и к агрессивной химической среде. Он имеет форму классического аккумулятора. Состоит из коробки , верхней крышки, штуцеров, клапанов и измерителя уровня. Внутри располагаются электроды, посредством которых осуществляется электролиз. Они сделаны из стали марки 316L . Питание электродов производится через шпильки из нержавеющей стали – А2 (марка 304). При сборке используются шайбы и гайки из нержавеющей стали. Для улучшения электропроводимости вне коробки гайки и шайбы, которыми стягиваются кабельнные вводы для питания электролизера – из обычной стали – оцинкованной. Электролизер облеплен стикерами которые указывают предназначение отверстий и штуцеров. Клеммы питания обозначены плюсом и минусом и непосредственно отпечатаны на пластмассе коробки. На электролизере имеется и информационная наклейка с названием изделия и информацией и координатах производителя. Надписи – на болгарском и английском языках.

Контакты – Заказ …

Прайс лист …

Сборка системы

В состав систем водородного отопления входят водородные генераторы, горелки и котлы. Первый необходим для разложения жидкости на составляющие (с использованием катализаторов для ускорения процесса или без них). Горелка создает открытое пламя, а котел служит теплообменным устройством. Все это можно приобрести в соответствующих магазинах, однако та же система, созданная своими руками, как правило, работает эффективнее.

Сборку генератора водорода можно осуществить несколькими способами. Для его изготовления понадобится несколько стальных трубок, бак для расположения конструкции, широтно-импульсный генератор мощностью от 30А и выше или другой источник питания. Кроме того, при сборке не обойтись без посуды для дистиллированной воды.

Подача жидкости, из которой будет выделяться водород, осуществляется внутрь герметичной конструкции, где находятся пластины из нержавеющей стали (чем их больше, тем больше получается водорода, хотя тратится и дополнительная электроэнергия), примыкающие друг к другу.

В емкости под действием тока происходит процесс расщепления молекул воды на кислород и водород, после чего последний подается в котел, где установлена горелка. Если же ток подается не от сети, а от ШИМ-генератора, эффективность системы увеличивается.

Применяемые материалы

В системе отопления применяется, как правило, дистиллированная вода, в которую добавляют гидроксид натрия в пропорции 10 л жидкости на 1 ст. л вещества. При отсутствии или проблематичности получения нужного количества дистиллята разрешается использование и обычной воды из крана, но только в том случае, если в ее составе отсутствуют тяжелые металлы.

В качестве металлов, из которых изготавливают водородные котлы, допустимо использовать любые виды нержавеющих сталей – отличным вариантом станет ферримагнитная сталь, к которой не притягиваются лишние частицы. Хотя основным критерием выбора материала все-таки должна быть устойчивость к коррозии и ржавчине.

Для сборки аппарата обычно используются трубки диаметром 1 или 1,25 дюйма. А горелка приобретается в соответствующем магазине или интернет-сервисе.

Природа газа и методика его получения

Данный газ, нередко именуемый также водяным, гремучим, коричневым, HHO и проч. обязан своим названием физику Ю. Брауну. Последний выдвинул гипотезу об этом соединении как о некой новой форме воды, которой он приписал ряд чудесных свойств. Впоследствии эта идея была развита и другими исследователями. Впрочем, нашлось и немало ее порицателей.

Газ Брауна представляет собой соединение водорода с кислородом (отсюда происходит одно из названий – по формуле HHO), бесцветное и не имеющее запаха.

Конструкция электролизера, который будет вырабатывать газ

Если озадачиться способом его получения в домашних условиях, то нетрудно обнаружить, что Интернет полон на этот счет множества рекомендаций. Отфильтровав, в том числе при помощи отзывов о результатах экспериментов, информационный мусор и рассмотрев приемлемые варианты, можно составить более-менее ясную картину об эффективной, реально работающей и несложно собираемой своими руками схеме. Ее состав включает две основные части:

• химическую, представляющую собой электролизер;
• электрическую, служащую в качестве источника электрических импульсов.

Конструкция электролизера достаточно проста. Это или группа пластин, или пара труб, не соединенных электрически между собой (можно заполнить промежутки диэлектрическими деталями), погруженных в емкость с водой. Особых требований к размерам нет, а что касается материала, подойдет легированная (нержавеющая) сталь. Подключение к источнику импульсов осуществляется таким образом, чтобы смежные пластины или трубы имели разные потенциалы (т. е. плюс чередовался с минусом). За счет этого и будет происходить процесс разделения воды и получения нужного нам газа.

Для обеспечения работы электролизера необходимо протекание через жидкость тока, для чего, на первый взгляд, чистая вода (без примесей) не подходит в виду своей диэлектрической природы. Одним из вариантов решения этой проблемы является внесение различных добавок, как-то соды, соли, едкого калия и др. Но в этом случае потребление тока возрастает настолько, что эффективность такого устройства падает до уровня, когда его применение в целях отопления дома становится нецелесообразным. К тому же некоторые такие добавки небезопасны для здоровья.

Схема подключения генератора газа Брауна к автомобилю

Другой путь заключается в оставлении воды дистиллированной, но тогда для функционирования электролизера необходимо собрать особый источник электрических импульсов. А конкретно, понадобится автогенератор импульсов, причем обязательно прямоугольной формы, с частотой от 5 кГц. Его схема может состоять из таких компонентов:

• источник питания (12 В);
• выпрямитель (10 А);
• пара резисторов (10 кОм, 2,2 кОм);
• потенциометр (10 кОм);
• транзистор (тип n-p-n, модель 838 или 2n3055);
• пара катушек на едином каркасе (проволока одной длины, от 200 до 400 витков, диам. 0,90 мм и 0,26 мм);
• конденсатор (50 мкФ).

Параметры, данные в скобках, ориентировочные, и вполне могут корректироваться в ходе опытов для получения наибольшей эффективности в выработке газа. Здесь, как и в случае любого другого самодельного оборудования, проще всего добиться желаемого результата экспериментально. Сделав это, останется собирать выделяемый газ Брауна и направлять его на отопление жилища или иные нужды.

Если вы любите наблюдать интересные эксперименты, а еще больше – организовывать их своими руками, обязательно попробуйте изготовить генератор газа Брауна. Это доставит вам удовольствие и сможет, в случае удачности опыта (и, возможно, последующего самостоятельного совершенствования схемы и конструкции), поспособствовать повышению энергонезависимости системы отопления вашего дома.

„Процесной контролер с ШИМ ”

Процесной контролер с ШИМ -устройство, которое управляет всеми процессами происходящими в ходе работы Генератора Газа Брауна. Он регулирует величину тока в зависимости от режима в котором находится двигатель автомобиля в настоящий момент. Например, на холостом ходу ток который берется из альтернатора – 5-8 ампер, а при более 2000 оборотов он может быть 18-30 ампер(в зависимости от объема двигателя). Контроллер управляется сигналами которые генерируются автомобилем или датчиком следящим за оборотами автомобиля, который мы производим. Имеем два вида „ Контроллера процесса” – работающий на 12-14 вольтах и на 24-28 вольтах. Регулятор управляется несколькими способами: – от сигнала об оборотах, который берется от альтернатора автомобиля или от какого-либо датчика – например, коленчатого или распределительного вала, от внешнего датчика предоставленного нами или от частотного сигнала который генерируется при индукции от напряжения проходящего через любой кабель свечи зажигания автомобиля. Этот сигнал подается на тонкий кабель, который проходит между двумя толстыми кабелями со стороны входа контроллера. На некоторых Контроллерах процесса предназначенных для бензиновых автомобилей имеется выходной кабель к которому может быть подан как управляющий сигнал напряжения от TPS датчика расположенного на дроссельной заслонке. В принципе, сигнал там имеет напряжение от 0,8 до 4 вольт. После подачи этого напряжения не требуется никаких настроек контроллера – с помощью этого сигнала, он будет прекрасно работать. После подачи соответствующего сигнала, Контроллер процесса начнет работать в некотором состоянии в соответствии с поступающими сигналами. Для точной настройки необходимо открыть коробку контроллера и настроить его в соответствии с вашими нуждами. Это делается путем перемещения

перемычек, расположенных на материнской плате. Контроллер подает ток различной величины к электролизеру – в рамках 4 – 30 ампер. Контроллер процесса” помещен в пластиковую коробку. „ Контроллер процесса „ спроектирован так, что подает ток к электролизеру после запуска двигателя и начала зарядки аккумулятора током напряжением более 13,2 вольт. Это делается для того, чтобы не нагружать альтернатор автомобиля в начале работы, чтобы не брать ток от аккумулятора и использовать только свободный ток производимый альтернатором для получения HHO газа. Эта функция контроллера выступает и в качестве защиты от перегрузки – когда в автомобиле включается много приборов, напряжение, которым заряжается аккумулятор падает и, если значение падает ниже 13,2 вольт, контроллер выключает ” Генератор Газа Брауна “, чтобы предотвратить перегрузку генератора. Новые Контроллеры процесса которые сделаны с однокорпусн ым микропроцессором настраиваются компьютером при помощи программатора, который мы предоставляем и программного обеспечения, которое мы разработали.

Контакты – Заказ …

Прайс лист …

Методика получения газа Брауна своими руками дома

ННО газ – настоящие ноу-хау в отоплении получил свое название благодаря физику Брауну. Он вывел новую формулу воду с определенными свойствами. Эти свойства подтвердили и последующие эксперименты.

Можно найти много информации о получении газа в домашних условиях. Достаточно самостоятельно соорудить специальную установку. Эффективность таких генераторов подтверждена численными положительными отзывами.

Части устройства для получения газа:

• Химическая представлена электролизером;
• Электрическая – источник питания.

Электролизер имеет простую конструкцию, состоящую из двух пластин или трубок, погруженных в воду. Материалом для трубок может служить нержавеющая сталь. При соединении приборов следует создать разные потенциалы. Так и будет разделяться вода, и выделяться необходимый газ.

Для работы электролизера потребуется ток. Выполнить это требования можно с помощью добавок в воду: сода, соль, калий. Но это неэффективно. Поэтому лучше сделать генератор импульсов.
