Как установить счетчик на отопление в квартире

Основные типы разводки системы отопления в жилом доме

Многоэтажные дома могут иметь один из вариантов разводки системы отопления – вертикальный либо горизонтальный. Дома старого фонда, такие как хрущевки и сталинки, в основном характеризуются вертикальной системой отопления. В этом случае контур теплосети может быть одно- или двухтрубным. Однако прогон теплоносителей по межэтажным уровням имеет последовательность снизу вверх и сверху вниз. Главные минусы вертикальной разводки:

Система разводки отопления в многоэтажном доме может быть вертикальной или горизонтальной

1. Тепло распределяется неравномерно, потому как теплоноситель прогоняется по межэтажному контуру с вертикальной ориентировкой. В результате этого квартиры на разных этажах будут получать неравное количество тепла. Так, квартиры в 10-этажке до 5 этажа будут обогреваться лучше, чем последние 5 этажей.
2. Сложный процесс регулирования поступления отопления в радиаторы и необходимость установки на каждой батарее дополнительной перемычки в виде трубы, так называемого байпаса, регулирующего подачу теплоносителя в радиаторе.
3. Постоянное проведение перенастройки запорной арматуры в зависимости от перемены давления и температуры воды, подаваемой в систему.

Главный минус вертикальной разводки – сложность установки индивидуального счётчика на отопление в квартиру, потому как потребуется приобретать отдельный тепломер на каждый стояк, что значительно повышает затраты. В этом случае чаще используется другой инструмент учёта расхода энергии – распределитель тепла, для установки которого потребуется согласие как минимум 50% жильцов подъезда.

Большинство новостроек отличается горизонтальной разводкой отопления, когда также имеется вертикальный стояк, предназначенный для распределения теплоносителя по разным этажам, и обратная магистраль. И от первого, и от второго стояка в каждую квартиру заводятся горизонтальные трубы, осуществляющие как подачу, так и обратный отток воды из системы. Обратная магистраль служит для того, чтобы собирать остывшую воду и транспортировать ее назад к теплостанции. К преимуществам горизонтальной разводки относят:

• возможность регулировать температуру подачи тепла в батареи каждой квартиры;
• проведение работ по ремонту системы в отдельном контуре без отключения других квартир;
• возможность отключать от отопления отдельно каждый контур.

Схема горизонтальной системы отопления в многоквартирном доме

Устройство и принцип работы теплосчетчика

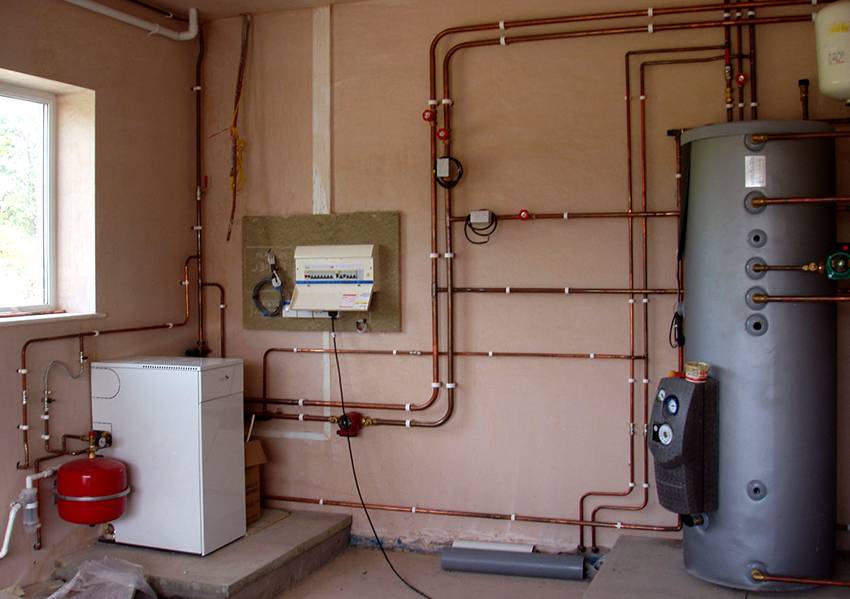

Современные жилые здания проектируются под автономное отопление, за счет чего расход тепла рассчитывается на квартиру отдельно. Людям в старых домах с центральной установкой приходится платить огромные деньги, хотя батареи остаются практически холодными. В таких ситуациях помогут приборы учета тепловой энергии.

Работают такие счетчики по принципу вычисления объема тепла с использованием показателей датчиков расхода и температуры. Замеряется количество воды, которая проходит по отопительной системе, а также учитывается температурная разница на входе и выходе. Данные, поступающие на счётчик, отходят к вычислителю, который после обработки информации записывает результаты, которые снимаются в любой момент.

У теплосчетчика, как и у любых измерительных приборов имеется небольшая погрешность в 6-10%. Однако она может увеличиваться под воздействием некоторых факторов:

• перепады температуры на входе и выходе теплоносителя;
• неправильный монтаж;
• плохое качество труб, повышенная жесткость воды, используемой в устройстве, наличие в ней примесей.

У вас стоит теплосчетчик?

Нет
78.18%

Да
10.91%

Собираюсь установить
10.91%

Проголосовало: 55

Особенности основных типов теплосчетчиков

Индивидуальные приборы учета тепла рассчитаны на функционирование в отопительных сетях, диаметр канала труб в которых равен 15-20 мм, а объем теплоносителя составляет 0,6-2,5 м. куб. в час.

При горизонтальной разводке счетчик можно установить скрытым способом — в шахте или коммуникационной нише. Вычислительный модуль основан на принципе определения количества потребленной тепловой энергии за конкретный промежуток времени (месяц, сутки и даже час). Эти данные накапливаются и хранятся в памяти устройства от 1 до 3 лет.

Более удобно установить энергозависимый счетчики на батареи — с дополнительным источником питания (батарейками).

Разные модели приборов отображают замеры по-разному: в киловаттах в час, мегаваттах в час, гигакалориях и гигаджоулях. Для ЖКХ и управляющих компаний требуются показания в гигакалориях (Гкал).

Чтобы пересчитать показания в нужную единицу измерения, необходимо применить переводную формулу. Например: для киловатт в час она будет такой — показания умножить на коэффициент, равный 0,0008598.

Измеритель — это комплекс из нескольких приборов: температурных датчиков, преобразователей давления, вычислителей объема потребленной тепловой энергии, преобразователи расхода и сопротивления теплового носителя. Точная комплектация зависит от конкретной модели и производителя.

Монтаж теплового счетчика выполняется на финальном этапе установки системы отопления в квартире.

Существуют модели с расходомерами других разновидностей — электромагнитным или вихревым, но применяются они довольно редко.

Рассмотрим 3 основных разновидности теплосчетчиков:

Механический расходомер

Имеет простейший тип конструкции. Если интересует вопрос, сколько стоит установить, то около 9-10 тыс. руб. за сам счетчик плюс столько же за монтаж.

Прибор имеет 2 проводных термодатчика, блок электронного вычисления и счетчик воды.

Главным рабочим элементом является крыльчатка — это турбина, которая вращается при прохождении через теплосчетчик. Количество вращений определяется, исходя из объема теплоносителя.

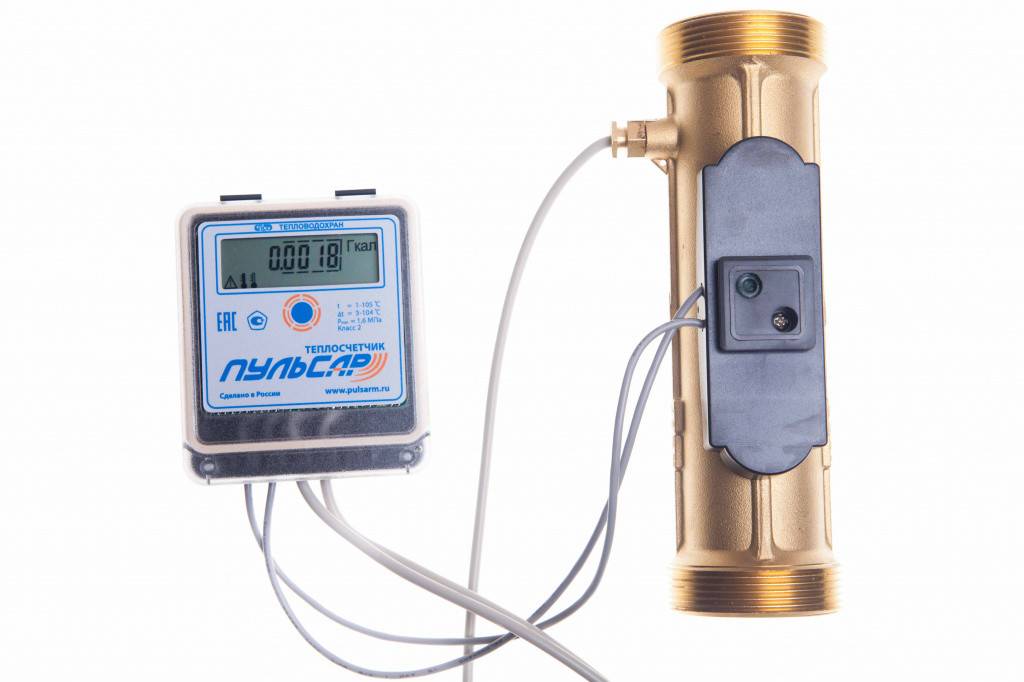

Ультразвуковой теплосчетчик.

Прибор этого типа определяет расход теплового носителя посредством ультразвуковых сигналов, которые исходят от излучателя и передаются в приемник. Элементы теплосчетчика устанавливаются на горизонтальном трубопроводе с определенной дистанцией.

В ультразвуковом приборе отсутствуют вращающие компоненты. Срок его службы выше, а показатели более точные.

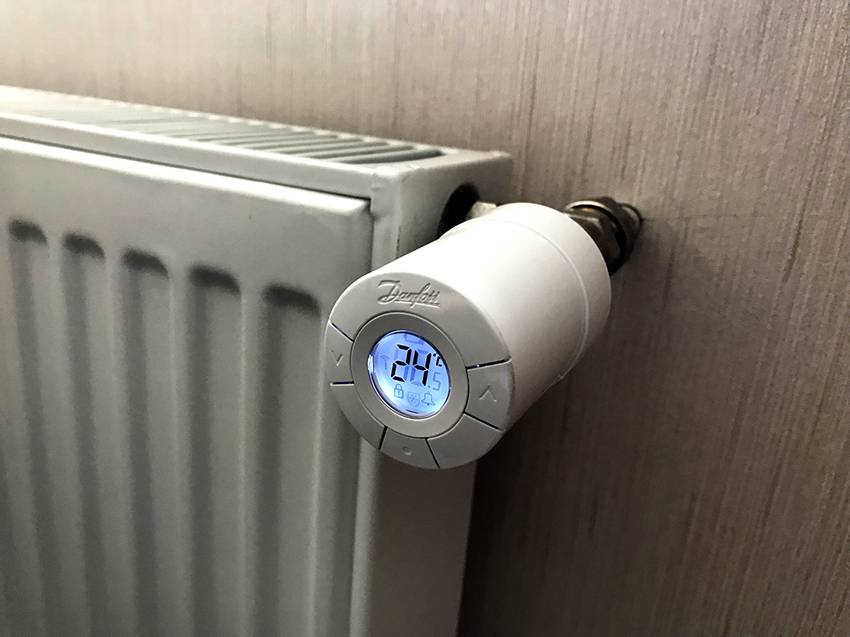

Вычислитель и распределитель тепла

Приборы измеряют относительный расход тепловой энергии. Конструкция основана на двух температурных сенсорах и тепловом адаптере.

Каждые 3 минуты датчики производят замеры температуры на поверхности радиаторов и в жилом пространстве, после определяют разницу. Полученные данные суммируются и отображаются на экране устройства.

Вычислители тепла запрограммированы для функционирования на определенном типе батарей. Теплосчетчик не требует закрытого монтажа. Он хорошо дополняет интерьер квартиры.

Установка счетчиков тепла на батарею

Монтаж устройства зависит от его функциональности и не вызывает особых сложностей. На системе он закрепляется на подачу и подходит к подающему отводу. Далее ставятся два запорных крана, по одному с каждой стороны устройства. По ходу перемещения воды размещается сетка для фильтрации.

Подключение устройства вправе осуществлять только компания, которая имеет специальное разрешение на проведение подобных услуг. Специалисты проводят поэтапную установку, инспектируют о свойствах, регистрируют узел и сдают в эксплуатацию. Стоит отметить, что многие организации, занимающиеся монтажом приборов, производят последующее техническое обслуживание. Также они берут на себя проведение поверки.

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:	Ду 50 ВИС.ТС
Разработка проекта УУТЭ с согласованием	45 000 в составе комплекса работ
Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки	160 000
Строительно монтажные работы	88 000
Сдача и оформление актов ввода в эксплуатацию	27 000
ИТОГО:	320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

• Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
• Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
• Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
• Правила устройства электроустановок;
• Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
• «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
• Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
• «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
• СП 41-101-95 «Проектирование тепловых пунктов»;
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
• СП 124.13330.2012 «Тепловые сети»;
• СНиП 3.05.06-85 «Электротехнические устройства»;
• СНиП 3.05.07-85 «Системы автоматизации»;
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
• ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
• ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
• ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
• ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
• ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

В каких квартирах разрешается делать монтаж счетчика тепла

Квартирные теплосчетчики на отопление по закону устанавливать позволено там, где присуща горизонтальная разводка магистрали. В такой квартире расположен один стояк отопления, а от него по кольцу по всему жилищу запитаны радиаторы.

В помещениях, имеющих вертикальную разводку, устанавливать устройства измерения расхода теплоэнергии запрещается. При таком расположении трубопровода в квартиру входит несколько стояков отопления, и от каждого из них запитан радиатор.

Установка теплосчетчика

Для того, чтобы установить в помещении счетчик тепла в квартиру за законом, необходимо осуществить некоторые действия:

Убедитесь, что в помещении можно сделать монтаж устройства. Пригласите сотрудников соответствующей организации и потребуйте от них акта о возможности или невозможности установить прибор.

• Если монтаж измерителя возможен, проведите обследование окон и дверей на наличие щелей, чтобы избежать утечки тепла. Если нужно – зашпаклюйте щели, заклейте окна, утеплите двери.
• Обратитесь в управляющую компанию или ЖЭК с заявлением о предоставлении технических условий. В этих условиях работники должны указать необходимых узлов, деталей для подключения прибора.
• Определитесь с видом тепломера.
• Закажите проект установки счетчика на отопление в специализированной компании.
• Вызовите представителя, который обследует ввод теплоэнергии в квартиру и проведет нужные замеры.
• Разработанный и подготовленный проект монтажа устройства согласуйте с ЖЭК или УК.
• Проведите установку теплосчетчика на отопление согласно законодательству, проверьте его работоспособность.
• Пригласите сотрудника управляющей компании или ЖЭК для пломбировки теплосчетчика и составления акта допуска прибора в эксплуатацию.

В дальнейшем вы можете производить оплату потребления теплоэнергии по фактическим показаниям счетчика.

Общедомовой теплосчетчик: как правильно устанавливать?

Люди, которые проживают в многоэтажных жилых домах, могут решить вопрос учета тепла путем установки прибора учета. В этой статье мы расскажем, как правильно установить тепловой счетчик в доме или квартире.

Такой прибор делает возможным значительно сократить расходы на оплату отопления за счет того, что после его установки не нужно будет платить за то тепло, которое не было реально подано к ним в дом. Цена счетчика на отопление для многоквартирного дома довольно высокая (от 16000 рублей и выше), однако, если разделить эту сумму на общее количество квартир в доме, то получается совсем не так дорого. При этом экономию каждый из жильцов почувствует практически сразу после установки общедомового счетчика. Ведь теперь сумма за тепло будет начисляться по факту, а не по установленным нормативам. Далее эта сумма будет между жильцами распределяться в соответствии с площадями их квартир. При этом если какой-то период отопительного сезона тепло в дом не подавалось, платить, как раньше по-среднему уже не придется. Следует отметить, что, если в летний период платить за отопление не надо, то в сезон отопительный сумма будет больше, чем ранее. Этот момент обязательно нужно согласовать со всеми жильцами дома. Кроме того на общем собрании жильцов, следует делегировать представителя, который будет снимать показания с прибора учета и выписывать поквартирные квитанции для оплаты.

Перед тем, как установить счетчик тепловой энергии в многоквартирном доме, следует:

1. Провести собрание жильцов-собственников квартир;
2. Зафиксировать принятые на собрании решения в специальном протоколе;
3. Обратиться в управляющую компанию с письменным заявлением касательно установки теплосчетчика в многоквартирном доме.

После этого можно рассчитывать на установку прибора учета, который даст возможность оплачивать исключительно поставленное тепло. Однако к посчитанной сумме будет добавлена небольшая часть за отопление общедомовых площадей (к примеру, подъездов).

Варианты счётчиков отопления: индивидуальные и общедомовые приборы

В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.

Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.

Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:

Счетчики на тепло могут быть индивидуальными и общедомовыми

1. Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
2. Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
3. Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
4. Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.

Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.

Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.

Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов

Индивидуальный счётчик на отопление в квартиру

Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.

Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.

Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.

Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней

При горизонтальной разводке выполнить монтаж счётчика на батарею отопления значительно проще. В редких случаях тепловые приборы крепят на обратную магистраль, но в таком случае расчёт происходит по другому принципу.

3 Разновидности приборов

Механические работают благодаря тому, что во время прохождения через них теплоносителя вращается специальная деталь. Каждый оборот обозначает определенный объем воды. Устройство фиксирует количество оборотов и делает дальнейшие расчеты. Модели могут быть крыльчатыми и турбинными, что зависит от вида вращающейся детали. Бывают и другие разновидности приборов, но эти встречаются чаще всего. У устройства есть несколько преимуществ:

• простота и надежность конструкции позволяет установить ее без проблем и успешно эксплуатировать на протяжении длительного периода;
• прибор не требует подключения к источнику электроэнергии, что уменьшает ее затраты и размер коммунальных платежей;
• показатели приспособления стабильны при любых обстоятельствах;
• стоимость прибора доступная;
• установить счетчик просто, разрешается монтировать его в любом положении, что также облегчает задачу.

Важным условием считается установка фильтра грубой очистки, который обеспечит более точные показания. При его отсутствии они сильно искажаются. К недостаткам приспособления можно отнести менее продолжительный срок службы и быстрое изнашивание выпирающих деталей. Стоит также отметить, что при значительном уменьшении объема теплоносителя в системе прибор не будет фиксировать его циркулирование и количество.

Где приобрести и как поставить счётчики на отопление в квартиру или дом

Купить тепломер можно как в специализированном магазине, так и в интернете, руководствуясь принципом выбора бытовой техники, когда лучше иметь дело с проверенным и популярным производителей, на чей товар можно найти достаточное количество правдивых положительных отзывов. Зачастую производители не только предоставляют гарантию на товар, но и проводят сервисное или гарантийное обслуживание.

Во время покупки следует проверить наличие гарантийного сертификата и техпаспорта. Нелишним будет сверить заводской номер прибора с тем, который вписан в паспорт изделия, чтобы не приобрести поддельный товар. Рекомендуют предварительно удостовериться, что устройство имеет диапазон измерений, соответствующий параметрам системы отопления в конкретном месте установки. Следует отметить следующее: несмотря на то что установку посильно провести собственными силами, лучше привлечь к этому процессу профессионалов. Алгоритм работ относительно монтажа устройства состоит из таких этапов:

Купить счетчик на отопление можно как в специальном магазине, так и через интернет

• составления предварительного плана проведения работ и выполнения согласования с коммунальными службами;
• непосредственной установки сертифицированного прибора, который имеет соответствующую документацию;
• регистрации и постановки тепломера на учёт у коммунальщиков;
• ввода теплосчётчика в эксплуатацию.

Прежде чем разрешить ввод прибора в эксплуатацию, представитель компании-поставщика тепла должен сравнить заводские номера и номера, указанные в паспорте, а также проверить качество проведённого монтажа и его соответствие техпаспорту и проектной документации. В среднем срок между вызовом представителя и оформлением допуска на установку составляет 5-7 рабочих дней. Разрешение или отказ выдают на протяжении 10 дней со дня первого обращения.

Важно! Процесс завершения установки устройства должен сопровождаться его пломбированием. Именно наличие пломбы гарантирует беспрепятственное введение прибора в эксплуатацию

Обычно у компании-поставщика тепла есть свои специалисты, которые занимаются поверкой, поэтому в первую очередь нужно обратиться к ним. В паспорте к прибору прилагаются документы, указывающие срок, спустя который нужно проводить поверку устройства. Чаще всего этот период составляет 4-5 лет. Для поверки тепломера потребуется в Ростесте или в другой тестирующей компании оставить заявку, позвонив по телефону. Данные, которые нужно предоставить:

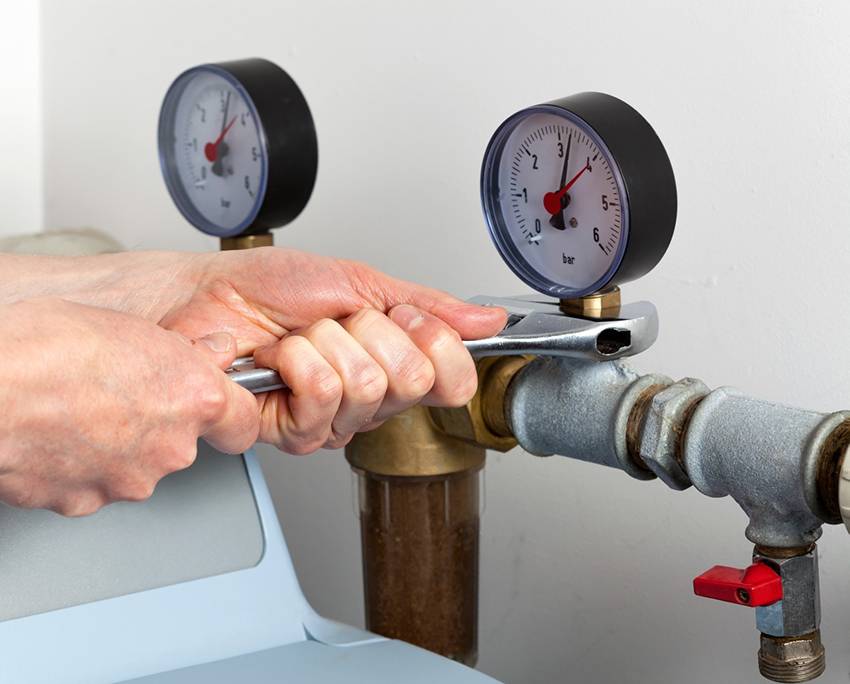

Установку счетчика рекомендуется доверить профессионалу

• модель тепломера;
• принцип работы прибора;
• дату установки;
• номер серии счётчика.

По телефону можно договориться и о времени проведения поверки, которое устроит сотрудника и клиента. Выполняя поверку, сотрудник должен убедиться в качестве работы прибора и в правильности учёта показателей расхода тепла, после чего выдаст документ, подтверждающий успешность поверки и дату ее проведения.

Счётчик на отопление считается ценным приспособлением, которое поможет реально экономить средства на счетах от коммунальных служб. Если во время установки соблюдать все правила и просчитать целесообразность приобретения устройства, не придётся платить лишние средства при некачественном предоставлении услуг теплоподающей компанией, которые с каждым годом все дорожают.
