Солнечные батареи для отопления дома: обзор разновидностей и правила выбора

Делаем расчеты

Чтобы определить оптимальное количество генераторов необходимо рассчитать основные показатели:

Базовое потребление энергии, то есть общая мощность всех потребителей. Для расчета данного показателя энергопотребление всех приборов (от лампочек до бытовой техники) умножить на ориентировочное рабочее время на протяжении суток. Потребление каждого бытового прибора и устройства можно узнать из инструкции, в которой указаны все технические характеристики.

Суточная норма потребления энергии в кВт/ч. Данный показатель рассчитывается путем сложения предыдущих данных и указывает минимальное значение выработки солнечной батареи для снабжения энергией всех потребителей.

Следует учесть, что система состоит не только из панели, но и дополнительного оборудования, которое теряет порядка 20% энергии. Поэтому в процессе последующего расчета необходимо базовый показатель увеличить на данное значение.

Расчет инсоляции (количество энергии, которое попадает на единицу площади). Значения данного показателя индивидуально для каждой широты и указано в справочниках или на сайтах метеорологов. Наибольшее значение в летнее время, наименьшее – зимой.

Количественный показатель батарей. Для этого суточную норму энергопотребления разделить на инсоляцию для определенного месяца

Производить расчет помесячно в данном случае очень важно ввиду того, что изменения инсоляции будут сильно влиять на конечный результат. Полученное значение следует разделить на мощность панели (из техдокументации)

Результат округляют в большую сторону и получают необходимое количество генераторов.

Рассмотрим пример расчета:

  1. Базовая суточная норма потребления рана 10 кВт/ч.
  2. Активность солнца составляет 2 кВт/ч на м2 (значение приблизительное).

Значит, при мощности панели в 250 Вт (0,25 кВт) потребуется установить:

10 / 2 / 0,25 = 20 штук.

В зимний период инсоляция снизится в разы. Среднее значение составляет 0,5-1,6. Следовательно, увеличивается количество генераторов.

Таким образом, при инсоляции 0,9 получается:

10 /0,9 / 0,25 = 45 штук (с округлением в большую сторону).

Следует заметить, что разница достаточно большая.

Потребление каждого бытового прибора и устройства можно узнать из инструкции, в которой указаны все технические характеристики

Конструкция солнечной панели

Вначале разберемся с самими солнечными панелями. Эти панели представляют собой модуль, который и производит преобразование солнечной энергии в электрическую.

Рекомендации по установке солнечной батареи дома

Они выполнены в виде прямоугольников с небольшой толщиной. Это позволяет монтировать их на любую прямую поверхность – стены дома, крыша.

Конструкция классических модулей, которые сейчас являются самыми распространенными, такова: имеется остов модуля, сделанный из анодированного алюминиевого профиля.

Внутри этого остова располагаются ячейки с полупроводниковыми пластинами, состоящими из кристаллического кремния. Все ячейки соединены между собой проводкой.

С фронтальной стороны для предотвращения повреждения ячеек их прикрывает закаленное стекло.

Сверху этого стекла, а также с тыльной стороны нанесена ламинирующая пленка, которая делает модуль герметичным, и предотвращает проникновение влаги внутрь.

Выработанная каждой ячейкой электроэнергия по проводам передается на распределительную диодную коробку, от которой она уже идет дальше.

Стандартным считается модуль с 36 ячейками, каждая из которых вырабатывает 0,5 В. Выпускаются также модули на 72 ячейки, которые обеспечивают на выходе из диодной коробки 24 В.

Разновидности и комплектация

Батареи подразделяются на большие и малые фотоэлектрические установки. У малых батарей напряжение аккумуляторов колеблется от 12 до 24 В.: этой электроэнергии достаточно для работы телевизора и осветительных приборов. Большая установка обеспечит электроэнергией и теплом дом среднего размера.

Комплектация

Комплектация для отопления на стандартных солнечных батареях включает в себя:

  • вакуумный коллектор, расчет мощности которого отталкивается от площади дома;
  • резервуары от 500 до 1000 л для нагрева воды (водонагреватели);
  • прибор, управляющий процессом работы;
  • ТЭН или тепловой насос;
  • насос, доставляющий теплоноситель от коллектора до накопительной цистерны.

Минимальный комплект для частного дома

Покупать лучше всего готовый комплект, чтобы не собирать все элементы отдельно и не разбираться в характеристиках каждого. В готовых наборах есть все нужные узлы, характеристика каждого подобраны так, чтобы система работала с максимальным эффектом. Изучить информацию намного проще, так как она собрана в одном месте и систематизирована.

Что касается комплектности, чаще всего в набор входит следующее:

  1. Солнечные батареи. Основная часть, рассчитывать количество надо индивидуально в зависимости от потребления электричества. Заранее продумать расположение, от этого зависит эффективность работы.
  2. Контроллер защищает систему, следит за уровнем заряда аккумуляторов и прекращает подачу напряжения, если они заряжены полностью. Ставится как можно ближе к панелям.
  3. Инвертор преобразует постоянный ток в переменный, который нужен для работы бытовых приборов. Подбирать его нужно по мощности и помнить, что номинальный и пиковый показатели различаются. Не надо покупать слишком производительный вариант, если нагрузки основную часть времени небольшие.
  4. Аккумуляторные батареи. Накапливают энергию, чтобы отдавать ее в периоды, когда солнечные батареи ее не вырабатывают или вырабатывают в недостаточном объеме. Используется несколько аккумуляторов, соединенных перемычками в единый блок.
  5. Кабель для соединения всех элементов сети, перемычки, плавкие предохранители, автоматы защиты и другие мелочи. Опять же, при покупке комплекта все необходимое уже будет в наборе и не придется разбираться, что надо приобрести дополнительно.

Готовый комплект – удобное решение.

Состав комплекта может меняться в зависимости от мощности, типа используемых солнечных батарей и особенностей монтажа. Многие продавцы добавляют стеллаж для установки аккумуляторных батарей и пластиковый бокс на несколько модулей.

При выборе учитывайте не только показатели оборудования, но и производителя. Лучше всего почитать отзывы на специализированных ресурсах или тематических формах. Мнение тех, кто пользуется системой, позволит понять, соответствуют ли указанные данные фактическим и нет ли проблем при эксплуатации выбранного комплекта.

Где данный метод отопления будет наиболее эффективен:

  • Солнечные батареи подходят для районов, где количество солнечных дней в году большое. В зимний период батареи тоже могут работать хорошо, но только, если светит яркое солнце;
  • На установленные батареи не должно падать никаких теней. Коллектор будет поглощать энергию эффективно, если будет расположен под прямым углом к инсоляции;
  • Перед установкой солнечных батарей отопления проводится обязательное утепление жилого дома;
  • Интенсивность поглощения энергии солнца наиболее эффективна в середине дня. Плоскости в это время должны быть ориентированы на юг;
  • Специалисты советуют комбинировать солнечное отопление с газовым или электрическим.

Подбор аккумуляторов, контроллера заряда и инвертора

После того как была выбрана солнечная батарея, осталось подобрать количество аккумуляторов, контроллер заряда и инвертор. Исходя из мощности солнечных панелей в 200 Вт, контроллер заряда должен быть рассчитан на ток 17 А.

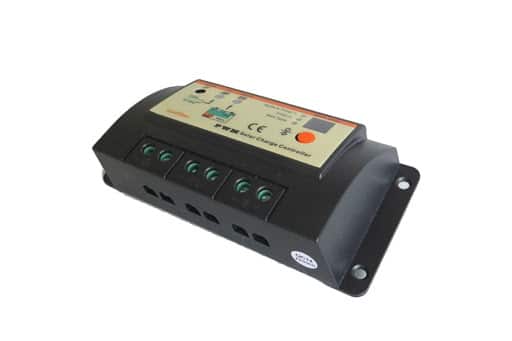

Был выбран контроллер заряда EPsolar LS2024R с рабочим током в 20А, рассчитанный на напряжение 12/24 В. Данный прибор предназначается для защиты от  чрезмерного разряда и перезаряда аккумуляторных батарей. Имеется функция автоматического выбора напряжения, функция выбора типа аккумулятора.

Есть защита от: неправильной полярности, КЗ, перегрева, перенапряжений, в том числе при ударе молнии, обрыва цепи в аккумуляторной батарее и разряда аккумуляторной батареи через солнечную батарею в ночное время.

Аккумуляторная батарея была выбрана емкостью на 100 А, типа DELTA GEL 12-100. Данная АКБ гелевого типа с напряжением 12 В. Обладает устойчивостью к глубокому разряду и низким саморазрядом. Основное предназначение – работа в буферном (постоянного подзаряда) или циклическом (разряд-заряд) режиме. Срок службы составляет до 12 лет.

Для преобразования постоянного тока от АКБ в переменный частотой 50 Гц и напряжением 220 В был выбран инвертор СИБКОНТАКТ ИСЗ-12-600 М3. Мощность инвертора составляет 600 Вт. Имеет встроенную защиту от перегрузки, АКБ от полного разряда, тепловую защиту и энергосберегающий режим. Позволяет подключать любое электрооборудование благодаря синусоидальной форме выходного тока.

Достоинства и недостатки солнечного отопления

К достоинствам солнечных отопительных систем можно смело отнести следующие качества:

  1. Экологичность. Впитывание и преобразование солнечной энергии происходит без каких-либо выбросов вредных веществ, поэтому можно говорить о полной экологической чистоте таких систем.
  2. Автономность. Солнечное тепло обходится совершенно бесплатно, что позволяет не думать о текущем уровне цен на энергоносители и необходимости их подведения к своему частному дому.
  3. Экономичность. Комбинирование традиционного и альтернативного отопления позволяет неплохо сэкономить в процессе эксплуатации. Если же использовать только солнечное отопление, то все затраты сводятся к приобретению необходимых элементов системы и их обслуживанию.
  4. Доступность. Солнечные коллекторы и батареи не нужно согласовывать с какими-либо государственными органами, поскольку работа подобных систем автономна и не представляет какой-либо опасности.

Из недостатков главным образом выделяются следующие качества:

  1. Длительный период определения эффективности. Чтобы понять, насколько солнечная система эффективна и выгодна в конкретных условиях эксплуатации, ей необходимо проработать хотя бы 3 года.
  2. Высокая стоимость оборудования. Солнечные батареи и комплектующие к ним на сегодняшний день стоят довольно дорого, поэтому без существенных изначальных вложений обойтись не удастся.
  3. Зависимость от внешних условий. Если климат в географической локации, где установлены коллекторы, не отличается большим количеством солнечных дней, то установка солнечных устройств может даже оказаться нецелесообразной.
  4. Необходимость резервного отопления. Чтобы отопительная система была надежной, ее необходимо обязательно продублировать (дублирующим контуром обычно выступает именно солнечный обогрев).
  5. Требовательность к обслуживанию. Солнечные коллекторы нужно качественно обслуживать, постоянно проводя профилактические и очистительные работы. Запуск системы при отрицательных температурах возможен только в том случае, если она и сам дом имеют надежную защиту от холода.

Выбор системы и ее установка

Перед тем, как остановить свой выбор на определенной отопительной системе, нужно тщательно изучить ее возможности. Обязательным условием будет расчет площади дома, а также необходимого количества тепла, которое уйдет на его обогрев. Также необходимо максимально правильно подобрать место, куда она будет установлена.

Лучше всего обратиться за помощью к высококвалифицированным специалистам, так как даже незначительный просчет может значительно снизить ее эффективность во время работы.

Если отопительная система будет установлена правильно, то она прослужит не менее 25 лет. Такая система окупит себя полностью максимум через 3 года. Для многих такой срок наверняка не покажется слишком долгим. К тому же, вы полностью не будете зависеть от коммунальных служб.

Солнечный коллектор должен быть установлен на площади с максимальным солнечным освещением. Если здание непригодно для установки коллектора, такое устройство можно установить на соседнем строении. Накопитель можно разместить в подвале. Нередко встречаются такие системы, где накопителей несколько. В таком случае они будут обладать более компактным размером.

Те, кто выбрал для обогрева своего дома такую отопительную систему, как солнечные батареи, может сказать, что он поступил правильно. Солнечная энергия не стоит денег и, к тому же, является неиссякаемым источником тепла. Все, что нужно, – это вложить некоторые средства в оборудование и установку такой системы, зато потом она себя полностью окупит и избавит вас от зависимости платить деньги коммунальным службам.

Конечно, использовать возможности вечного двигателя для обогрева собственного жилья при сегодняшнем уровне развития техники не выйдет. А вот использовать практически неисчерпаемый источник энергии поможет отопление частного дома солнечными коллекторами, для работы которых не требуется никакого топлива, вполне достаточно обычного дневного света.

Достаточно простая конструкция способна обеспечить получение немалого количества тепловой энергии, причем практически бесплатной.

Размеры

Расчет размера солнечных батарей требует таких параметров как точная площадь дома и месячный расход электричества с семьи. Так, средняя семья из 3 человек затрачивает около 250-450 кВт при использовании бытовой техники. К этому необходимо добавить нагрев воды в зависимости от объема резервуара.

Для удовлетворения затрат электроэнергии на 1 человека понадобится площадь батареи в 1м2, а чтобы обогреть 10 м² площади пола также понадобится 1 м² солнечной батареи. Расчет облучения батарей нужно осуществлять, ориентируясь на 1000 кВт/ч на 1 м² за год. Произведенное электричество будет равно энергии расходования 100 л газа.

Солнечные коллекторы площадью в 5 м², способны обеспечить горячей водой дом средних размеров. Они производят электроэнергию, равную примерно 2100 кВт/ч в год.

Полностью отключать коммунальное отопление не стоит — в холодный период солнечное тепло питает батареи пассивно, на погоду положиться нельзя. Лучше совмещать отопление на солнечной энергии с другим типом: если батареи не смогут получить необходимого количества солнечной энергии, то ее легко можно будет заменить.

Как правильно выбрать солнечную батарею для дома

При выборе оборудования для солнечной электростанции следует обращать внимание на такие моменты:

стоимость панели во многом зависит от ее мощности;
часто от размера батареи зависит ее мощность – более мощное оборудование будет занимать большую площадь, нежели прибор с небольшой мощностью;
важно обращать внимание на такие характеристики, как эффективность модуля, температурный коэффициент, а также срок гарантии;
если панели планируется размещать в регионе, где нет много солнечного света, рекомендуется выбирать оборудование, которое эффективно использует рассеянный свет и выдерживает негативное влияние внешних факторов.

Стоимость солнечных панелей напрямую связана с их классом и мощностью. Притом, высококлассные портативные модели также присутствуют в рейтинге лучших солнечных батарей. Выбор оборудования зависит от необходимой мощности и сферы применения.

Видео — Солнечные батареи для дома

Чтобы вам было легче определиться с выбором, мы поместили все модели солнечных батарей в одну сравнительную таблицу:

Название моделиВес (кг)Мощность (Вт)Напряжение (В)КПД (%)
Delta SM 30-12 P2,9301215,6
Delta BST 50-12 P5,2126016,2
Delta SM 200-24 M152002418,3
Feron PS 030351715017
Delta BST 50-12 M5,2126017
E-Power 25Вт0,6251820,5
SilaSolar 30Вт2,8301817,1
E-Power 50Вт0,75017,621,5
TopRaySolar 65П5,3651219
ТСМ-95 А7,9951818,7
ФСМ-160П12,216018,817,5
Seraphim SRP-270-6PB192703119,6
JA Solar JAM72D10/MB 405W Mono Half-Cell PERC Bifacial304054219,8

Голосование за лучшую солнечную батарею для дома

Какую бы вы выбрали солнечную панель или посоветовали?

Delta SM 30-12 P

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Моно или поликристаллы

Главной частью любой солнечной батареи являются фотоэлементы, они могут быть:

  • Поликристаллические.
  • Монокристаллические.

Как вы мы могли заметить, они отличаются по своему цвету. Но, есть и еще один показатель – цена. Моно стоят примерно 2 доллара, поли по 1.8 долларов. Узнайте о том, выгодно ли устанавливать солнечные батареи в своем доме.

Монокристаллические обладают большей мощностью и показывают лучшее КПД. Но, останавливать свой выбор на них не стоит, ведь сейчас более 80 солнечных батарей изготавливаются непосредственно из поликристаллических фотоэлементов, ведь они совсем немного уступают. Посмотрите вот такую статистику, она скажет все за себя.

Выгодны ли солнечные батареи для частного дома

В западных странах мода на солнечную энергетику продиктована больше заботой об экологии, чем поиском экономической выгоды. У нас реалии несколько иные.

При сохранении нынешних цен на поставляемое электричество, система из солнечных батарей, собранная своими руками для одного частного дома и семьи из 4 х человек, полностью окупается за 4-5 лет. При этом срок службы фотоэлементов – составляет 20-25 лет, а вот аккумуляторы придется менять через 5-7 лет в зависимости от качества батарей.

Пока нигде в мире (и Россия не исключение) не наблюдается снижения цен на поставляемое электричество, поэтому за срок службы фотоэлементов в солнечной панели, система успеет окупиться как минимум 4-5 раз.

Минимальный комплект для частного дома

Покупать лучше всего готовый комплект, чтобы не собирать все элементы отдельно и не разбираться в характеристиках каждого. В готовых наборах есть все нужные узлы, характеристика каждого подобраны так, чтобы система работала с максимальным эффектом. Изучить информацию намного проще, так как она собрана в одном месте и систематизирована.

Что касается комплектности, чаще всего в набор входит следующее:

  1. Солнечные батареи. Основная часть, рассчитывать количество надо индивидуально в зависимости от потребления электричества. Заранее продумать расположение, от этого зависит эффективность работы.
  2. Контроллер защищает систему, следит за уровнем заряда аккумуляторов и прекращает подачу напряжения, если они заряжены полностью. Ставится как можно ближе к панелям.
  3. Инвертор преобразует постоянный ток в переменный, который нужен для работы бытовых приборов. Подбирать его нужно по мощности и помнить, что номинальный и пиковый показатели различаются. Не надо покупать слишком производительный вариант, если нагрузки основную часть времени небольшие.
  4. Аккумуляторные батареи. Накапливают энергию, чтобы отдавать ее в периоды, когда солнечные батареи ее не вырабатывают или вырабатывают в недостаточном объеме. Используется несколько аккумуляторов, соединенных перемычками в единый блок.
  5. Кабель для соединения всех элементов сети, перемычки, плавкие предохранители, автоматы защиты и другие мелочи. Опять же, при покупке комплекта все необходимое уже будет в наборе и не придется разбираться, что надо приобрести дополнительно.

Готовый комплект – удобное решение.

Состав комплекта может меняться в зависимости от мощности, типа используемых солнечных батарей и особенностей монтажа . Многие продавцы добавляют стеллаж для установки аккумуляторных батарей и пластиковый бокс на несколько модулей.

При выборе учитывайте не только показатели оборудования, но и производителя. Лучше всего почитать отзывы на специализированных ресурсах или тематических формах. Мнение тех, кто пользуется системой, позволит понять, соответствуют ли указанные данные фактическим и нет ли проблем при эксплуатации выбранного комплекта.

Преобразование солнечной энергии

Чтобы понять, как работают солнечные батареи, нужно знать устройство и принцип работы. Непосредственное превращение солнечной энергии в электрический ток происходит внутри фотоэлементов, соединенных последовательно между собой. Основой каждого из них служат кристаллы кремния, широко распространенные в природе в виде различных соединений. Более всего известен обычный песок, который является оксидом кремния. По аналогии, кристаллический кремний представляет собой крупную песчинку, выращенную искусственным путем.

Готовые кристаллы получаются в форме кубиков, после чего они разрезаются на тонкие пластины, толщиной 200 микрон. На одну сторону такой пластинки наносится слой бора, а на другую – слой фосфора. На границе кремния и бора присутствует избыточное количество электронов, а со стороны фосфора их, наоборот, не хватает. Место стыковки с такими физическими свойствами называется р-п переходом.

Принцип действия солнечной батареи заключается в следующем. Когда солнечный свет попадает на фотоэлементы, его фотоны начинают бомбардировать поверхность. Излишки электронов выбиваются, после чего начинается их движение туда, где их не хватает, то есть, в сторону дырок. В этот момент и происходит возникновение электрического тока, представляющего собой упорядоченное движение электронов. Сбор электричества производится по металлическим дорожкам, подведенным к каждому фотоэлементу.

Отдельно взятый фотоэлемент обладает незначительной мощностью. Его напряжение находится в пределах 0,5 В. Для получения более высокого выходного напряжения в 18 вольт, элементы в количестве 36 единиц соединяются последовательно в общую батарею. Полученного напряжения вполне достаточно аккумулятору на 12 вольт. Данные параметры взяты по максимуму, на практике же заявленные показатели будут ниже. Все зависит от того, как устроена солнечная батарея.

Готовая батарея в сборе устанавливается на подложку, сверху накрывается стеклом, после чего все швы и стыки герметизируются. Сами батареи также могут соединяться между собой последовательно или параллельно. В результате, получаются небольшие солнечные электростанции, широко используемые на дачах и в частных домах. Единственным условием является чистая поверхность и наличие яркого солнечного света.

Правила при выборе

Чтобы не имея опыта выбрать солнечную батарею, нужно учитывать несколько аспектов. Каждый их них важен, поэтому стоит разобраться, чтобы не упустить ни одного нюанса:

Производитель солнечных батарей. Вариантов много, надо выбирать те, которые давно представлены на рынке и хорошо зарекомендовали себя среди пользователей. Проще всего почитать отзывы на конкретные модели, тогда все станет понятно. Не стоит брать дешевые китайские панели от непонятных производителей, о которых нет информации.
Показатель PTC/STC. Их определяют независимые лаборатории Соединенных Штатов Америки, значение отражает эффективность работы в реальных условиях (производители обычно дают цифры для идеальных условий, которых вряд ли удастся добиться). Цифра должна быть около 90%, чем она выше – тем лучше.
Небольшой показатель отрицательного толеранса. Так называется отклонение фактических показателей солнечных батарей от их номинального значения, он не должен быть больше 3%. А еще лучше, если он будет положительным. При этом нужно покупать одинаковые панели, так как если вы поставите разные, то система будет работать по элементу с самой низкой мощностью и вы потеряете в эффективности.
Гарантийный срок службы. Средний показатель составляет 15 лет, информация должна быть указана на официальном сайте производителя и в технической документации. Если данных нет или гарантия намного меньше, нужно уточнять причину. Часто продавцы предлагают бракованные панели, которые на порядок дешевле, но и гарантийный срок меньше.
КПД контроллеров и инверторов должен быть не менее 95%. Иначе будут существенные потери энергии в системе. В продаже есть много вариантов с эффективностью до 85%, но по факту показатели еще ниже, не стоит экономить на качестве. Дешевые китайские изделия работаю нестабильно и потери энергии при их использовании будут намного больше, чем можно сэкономить при покупке.
Надежность элементов каркаса, на которых будут установлены панели. Многие продавцы, чтобы сэкономить, предлагают не самые качественные несущие элементы. Надежность крепления на них ниже и служат они недолго. Покупать лучше варианты из алюминия с покрытием от известных производителей. Иначе есть риск, что панели просто упадут и в итоге экономия обернется большими расходами.
КПД выбранных солнечных панелей

На этот показатель стоит обращать внимание только для того, чтобы рассчитать площадь модулей для нормального обеспечения энергией. Больше ни на что это параметр не влияет

Если есть место на крыше, лучше сэкономить и купить модули с КПД пониже, на работе системы это никак не отразится.

Большая часть солнечных батарей, продаваемых сегодня, изготавливается в Китае.

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

  • Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
  • Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
  • Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

Схема подключения панелей и контроллера

Для нормальной работы солнечной электростанции и возможности получения от нее электрической энергии наличия только солнечных  панелей недостаточно. Солнечные панели питают аккумулятор, который нужен для накопления энергии. Он подключен через контроллер заряда, который контролирует ток заряда АКБ и отключает ее, когда АКБ будет заряжена полностью.

Для питания бытовых электроприборов нужен переменный ток напряжением 220 В и частотой 50 Гц. Аккумуляторная батарея дает постоянный ток напряжением 12 В. Для преобразования постоянного тока в переменный нужен инвертор. Для соединения всех устройств в одно целое и получения солнечной электростанции нужны провода.

Схема подключения солнечной электростанции выглядит так:

Перекидной рубильник выглядит так:

Это условие правомерно как для владельцев бензиновых, газовых или дизельных электрогенераторов, так и для владельцев солнечных или ветряных электростанций. Без перекидного рубильника есть вероятность подачи напряжения на линию 0,4 кВ и через силовой трансформатор 10/0,4 кВ путем обратной трансформации подать напряжение на ВЛ 10 кВ.

Кроме того, при подаче напряжения на отключенную и выведенную в ремонт ВЛ 0,4 кВ нагрузка значительно возрастет и превысит паспортную. Соответственно, может выйти из строя генератор или устройства, включенные в схему солнечной электростанции.

Критерии выбора солнечных батарей

Для того чтобы понять, как правильно выбрать солнечные панели для дома, дачи или другого объекта, вам нужно четко сформулировать задачу, которую собираетесь решить с помощью такой установки

Важно, чтобы по своей энергоотдаче солнечная батарея покрывала потребности объекта в выработке электроэнергии. Задайте себе вопрос, в вашем случае нужна большая солнечная электростанция или достаточно портативных солнечных батарей и как их выбрать? Необходимо учесть также тип и месторасположение объекта, для которого будете использовать солнечные панели

Приобретая гелиопанель, подсчитайте заранее номинальную мощность всех электроприборов, которые планируется питать от этого источника энергии, определитесь с местом установки самой панели и ее допустимыми габаритными размерами.

При выборе солнечных панелей учитывайте следующие критерии.

Мощность

Это один из важнейших показателей эффективности работы солнечной батареи, влияющий на выбор того или иного устройства
При этом важно обращать внимание на такой параметр, как допустимая погрешность номинальной мощности. Эта величина показывает, насколько реальное значение мощности может отклоняться от указанных значений в техпаспорте устройства, что влияет на конечную производительность панели.

Размеры панели
Во многом зависят от того, какой объект нужно обеспечить электроэнергией

Как выбрать солнечные панели для дачи – это один вопрос, совсем другой вопрос, как подобрать солнечные панели для дома, а если речь идет о промышленном или сельскохозяйственном объекте – это вообще отдельная задача, решать которую надо со специалистами. В любом случае, размеры солнечной батареи напрямую связаны с мощностью устройства – чем больше мощность, тем больше размеры солнечной батареи. К примеру, панель мощностью 300 Вт имеет гораздо большие размеры, чем панель на 100 Вт – это обязательно надо учитывать. Поэтому при выборе панели определенной мощности важно заранее понимать размеры места, где она будет монтироваться – чтобы его было достаточно или была возможность его расширить при необходимости.

Тип солнечной панели. Тоже связан с особенностями работы панели и влияет на ее габаритные размеры. Существует несколько типов панелей: поликристаллические, монокристаллические, тонкопленочные. Что выбрать – зависит от того, где и как вы планируете использовать солнечную панель. Например, выбирать для частного дома нужно один тип солнечных батарей, для предприятий или объектов общественного использования – другой.

Коэффициент полезного действия (КПД) или эффективность работы ФЭП (фотоэлементов). Показывает, какое количество в целом поступившей солнечной энергии на плоскость панели затем преобразуется в электрический ток. КПД отчасти зависит от типа панели, хотя между моно- и поликристаллическими панелями разница в КПД небольшая. Существенное значение этот показатель будет иметь в том случае, когда площадь для установки панели ограничена. В таком случае, выбрав солнечные батареи с более высоким КПД, можно уменьшить площадь их установки.

Цена. Самыми недорогими и доступными по стоимости считаются тонкопленочные модели панелей. Однако по продуктивности они существенно уступают другим видам панелей и при гораздо большей площади генерируют меньшее количество энергии. Наиболее эффективными и самыми компактными по размерам признаны монокристаллические солнечные панели, но они являются и самыми дорогими. Их однозначно рекомендуют выбирать в случае, когда бюджет не ограничен. Поликристаллические панели на сегодняшний день считаются наиболее оптимальным выбором по сочетанию цены, параметров и результативности. Они лучше работают в пасмурную погоду, им присуща неплохая производительность, гармоничная комбинация эффективности и экономичности.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
