Электрокотел своими руками для дома — как сделать?

Индукционный самодельный котел отопления

Осталось рассмотреть индукционное отопление электрическим котлом. Как сделать индукционный котел, если вы не физик-электрик? Будет сложно, ведь нужно собрать не только конструкцию самого аппарата, а и электронную схему, что уже значительно сложнее. Без глубоких познаний в физике и навыков работы с электрическими схемами не обойтись. Да и не стоит оно того, ведь есть несколько более простых способов сделать электрокотел своими руками, которые мы рассмотрели выше.

Оправданным изготовление индукционного котла может быть только в том случае, если у вас уже есть индукционный нагревательный элемент. В этом качестве идеально подходит индукционная варочная поверхность. Суть проста, как дважды два. Нужно сделать любой резервуар, который будет выступать в качестве теплообменника, и поставить его на индукционную варочную поверхность. Либо же каким-нибудь другим способом обеспечить контакт плиты с теплообменником в вертикальном или горизонтальном положении. Включаете плиту, она греет резервуар, а тот, в свою очередь, отдает тепло воде. Устанавливаете датчик температуры на теплоноситель, который будет включать и выключать варочную поверхность.

Летом, когда отопление не работает, варочную поверхность можно использовать по прямому назначению – готовить на ней пищу. Её легко переносить с места на место, поэтому удобно использовать такой метод нагрева теплоносителя на даче. Если у вас есть машина, то индукционную варочную поверхность можно забирать с собой даже в отопительный период, ведь случаи краж на дачах нередки. К тому же в таком контуре спокойно можно использовать антифриз.

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

• пониженная инерция нагрева;
• единое повышение температуры всего объема теплоносителя;
• построение двухтрубной системы закрытого типа;
• использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
• простая конструкция с применением инновационных материалов;
• высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

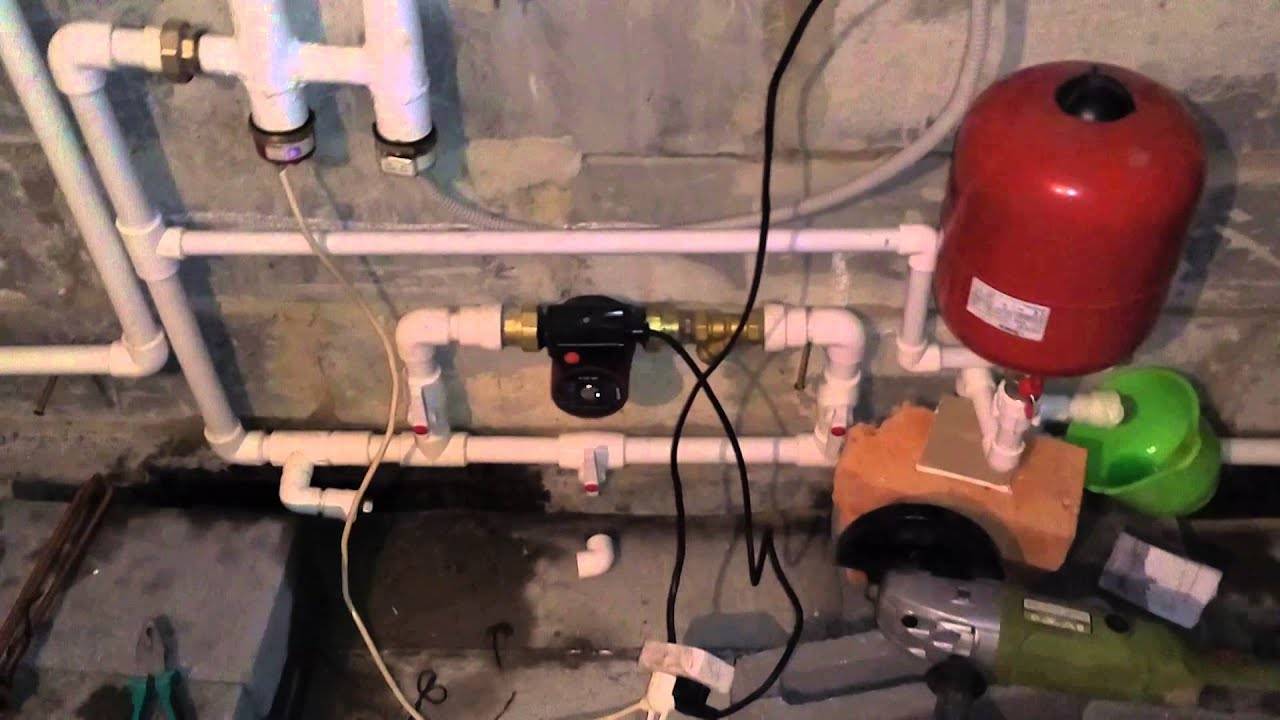

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать? Чем топить дешевле? Поставил 4 котла!

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

https://youtube.com/watch?v=RLev9e9Ydjc

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

1. Трубу из стали диаметром 120 мм и длиной 65 см.
2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
3. Два тэна по 1,2 кВт.
4. Термостат.
5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

1. Шлифовочную машинку.
2. Сварочный аппарат.
3. Дрель и набор свёрл.
4. Линейку и маркер.
5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Соблюдение техники безопасности

Начнем с того, что, прежде чем производить сборку и подсоединение электрокотла, вам нужно будет получить разрешение от поставщика электроэнергии. Это нужно для того, чтобы вы понимали, будет ли достаточно вашему котлу электричества, и не будет ли он работать в ущерб другим абонентам сети.

В принципе, монтаж этого агрегата лучше доверить профильным мастерам, но, если вам удалось самостоятельно собрать электродный котел, то вы должны и с его подключением справиться без проблем.

Подключение электрокотла в систему теплоснабжения называют термином «обвязка»

Для того чтобы подключить ваш самодельный котел, нужно ознакомиться со схемой отопления дома или квартиры, обращая внимание на точки доступа к электропитанию. Схема подключения учитывает тип системы теплоснабжения — одноконтурный или двухконтурный — а также мощность самого котла

Предлагаем вам посмотреть видео, посвященное монтажу и запуску электрокотла.

Опытные мастера советуют обратить внимание на следующие особенности монтажа электрокотла:

• прежде чем монтировать его, систему отопления нужно тщательно промыть водой с добавлением специальных очистительных средств,
• позаботьтесь о том, чтобы в системе отопления были предусмотрены предохранительный клапан и воздухоотводчик,
• отрезок трубы, соединяющей электрокотел с системой отопления, должен быть металлическим,
• температура воздуха при монтаже котла может колебаться от +10 до +40 градусов, влажность — не более, чем 75%,
• если вы живете в двухэтажном коттедже, то одного котла вам будет недостаточно. Нужно подключить два элекрокотла — по одному на каждую группу радиаторов.

При выборе места, куда будет подключен ваш самодельный котел, важно учитывать способ циркуляции по контуру теплоносителя. Тут есть лишь два варианта:

• если предполагается естественная циркуляция жидкости, то прибор нужно установить в нижней части системы. Это обеспечит максимальную эффективность прогрева радиаторов. При этом нагнетающая труба должна быть помещена над батареями на самой маленькой высоте,
• если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в любую ее часть.

Важно: занимаясь изготовлением, монтажом и запуском электродного котла отопления, необходимо придерживаться правил техники безопасности. Речь идет об электричестве и жидкости (теплоносителе), а это значит, что любая оплошность может привести к непоправимым последствиям

Пользователи электрокотлов утверждают, что данный вид отопительных приборов обычно не вызывает нареканий в процессе эксплуатации, если следовать правилам техники безопасности.

Подводя итог, отметим, что собрать электрокотел для домашней системы отопления вполне под силу и не специалисту

Чтобы процесс прошел без неприятных сюрпризов, а результат вас порадовал, важно четко следовать инструкции, заранее позаботиться о том, чтобы под рукой у вас было все необходимое оборудование. Безусловно, элементарные навыки работы с электротехникой также необходимы

Желаем вам успехов!

Советы по экономии

В завершение хотелось бы дать совет, как сэкономить на электроотоплении. Для этого установите многотарифный счетчик. Ночью электричество тарифицируется намного дешевле, поэтому агрегат может в это время работать на максимальном режиме. А днем переключайтесь в режим минимального потребления.

Теперь вы знаете, как сделать самодельный электрокотел, а также опасности использования агрегатов, установка или создание которого проводилось с нарушениями. Если у вас нет необходимых навыков, рекомендуем обратиться к квалифицированному специалисту или приобрести легальный котел.

Электрический котел: особенности конструкции, необходимые компоненты

Принципиальная схема котла на ТЭНах.

Наиболее важная часть совершенно любого электрокотла — это ТЭН (трубчатый электронагреватель), преобразующий электрическую энергию в тепловую. Котел может быть создан с использованием трубы из металла или чего-то металлического, что даст возможность обеспечить полость достаточными размерами. Помимо этого, электрический котел включает вспомогательные компоненты: датчики, регуляторы и прочие.

Нынешние электрокотлы оборудуются специальным баком расширения, циркуляционным насосом, фильтром и предохранительным клапаном.

Однако не стоит хвататься за первую попавшуюся возможность и приобретать уже готовые решения, ведь есть возможность выполнить самодельный электродный котел отопления. Для этого необходимо четко понимать конкретные нюансы процесса, связанные с электрической составляющей работы.

Электрический котел функционирует, как и любой прочий котел, использующий альтернативный вид топлива. ТЭН нагревает воду, которая впоследствии обогревает радиаторы. В этом нет ничего сложного, и все происходит по одной четкой схеме.

Циркуляция жидкости может осуществляться как естественно, так и благодаря специальным насосам. Если же в доме оборудуются электрические котлы, то рациональней позаботиться о естественной циркуляции воды, а не использовать насосы. Это является еще одним аргументом в пользу надежного и экономного использования электричества.

Самодельный электрокотел, как и фабричный его аналог, должен обязательно оборудоваться:

• специальным предохранительным клапаном;
• фильтрами;
• расширительным бачком;
• насосом для обеспечения циркуляции воды в комплексе.

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля – по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны – так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы – покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Итоги

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

В нашей стране такие климатические условия, что помещение без отопления просто не может быть жилым. Способов обогреть свой дом в наше время существует множество – газовые, твердотопливные и электрические котлы, инфракрасные обогреватели и электрические конвекторы, теплые полы и т.д. Некоторые из них более удобные в одних аспектах, другие в иных. Именно поэтому прежде чем определиться с выбором отопительной системы, следует тщательно анализировать характеристики всех альтернативных вариантов.

Конечно, анализу подлежат такие моменты как первоначальные затраты на оборудование, возможность использования топлива или энергии, мощность аппаратов, габариты, простота в эксплуатации, надежность и КПД. В итоге необходимо выбрать то, что более удобно в конкретном регионе и для определенного типа дома или помещения.

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Размеры электродных котлов невелики. Их можно сделать из трубы сечением до 320 мм и длиной до 60 см. Однако электрокотел для отопления дома своими руками можно сделать и намного меньше.

Преимущества:

• небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
• отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
• устойчивость к перепадам напряжения;
• высокая скорость нагрева и остывания, что означает легкость регулировки;
• экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

Запуск котла

Перед пробным пуском нагревательного агрегата проверяют, насколько герметичны все узлы и соединения, а также правильность сборки электросети. После этого в систему заливают теплоноситель. Обязательно убедитесь, что в сети нет передавленных или порванных проводов, потому что в трехфазной сети большая сила тока. Все соединения проводов должны быть хорошо изолированы.

Прежде чем запустить агрегат, его хорошо очищают от загрязнений. Для правильной и бесперебойной работы такого нагревателя нужно защититься от скачков напряжения. С этой целью в сети монтируют УЗО.

Пробный запуск котла выполняют в такой последовательности:

В систему заливают очищенный теплоноситель.
Важно чтобы в контуре не скапливался воздух, поэтому его спускают, используя краны Маевского. Такая арматура должна быть установлена на верхних радиаторах в системе.

Контроль нагрева воздуха в ручном и автоматическом режимах

Ручной режим работы. Тумблер Т необходимо отключить. Далее – нажимаем Пуск. Система проверяет температуру воздуха в помещении. В случае если она ниже регулируемого показателя (замкнутые контакты ТР), автоматически срабатывает магнитный включатель. Он блокирует (временно) кнопку Пуск и запускает работу ТЭНа. Происходит постепенный нагрев теплоносителя, вследствие чего повышается температура в помещении. Как только датчик показывает, что температура в пределах установленных рамок, происходит размыкание контактов ТР и магнитного включателя ТЭНа. Нагревательный элемент отключается, кнопка Пуск разблокирована.

Автоматический режим. Тумблер Т следует включить. Это позволит поддерживать в помещении постоянную температуру, ограниченную зоной срабатывания контактов ТР. Если же температура воздуха опускается ниже указанного предела, – происходит автоматическое включение котла. Таким образом, теплоноситель нагревается, что способствует повышению температуры в помещении. При достижении заданной температуры цепь разрывается, электрический котел отопления своими руками приходит в бездействие. При необходимости включение повторяется.

Плюсы и минусы самодельного отопительного оборудования

При самостоятельном изготовлении электрического котла можно выделить основные плюсы готового оборудования:

• Минимум денежных затрат.
• Легкая сборка и эксплуатация.
• Можно подобрать индивидуальные характеристики, оптимальные для конкретного помещения.

Однако такая установка не лишена минусов:

• Высокий уровень пожароопасности.
• Низкий уровень энергоэффективности.
• Требуются навыки электрика и токаря для производства качественного отопительного оборудования.

Подводя итог, следую отметить, что самостоятельное производство электрических котлов целесообразно в том случае, когда вы острого нуждаетесь в средстве для обогрева комнаты, а денег на покупку современного оборудования у вас недостаточно. Оптимальным вариантом может стать приобретение отечественного котла, который обладает хорошим качеством и не высокой ценой.

Вот такой электрический прибор мы соорудили! Нечего сложного в нем нет! Все запчасти можно купить как на рынке, так и в сантехническом магазине! Мощность можно как увеличить, так и уменшить! Все зависит от квадратуры помищений! Просто поменять тэны!

Олег Чертов

Хорошая идея, а нельзя ли подробнее описать детали – от чего ТЭН Какой диаметр трубы нужен получается термостата нет – замерено тепло по времени и дальше работает таймерок на вкл/выкл.

koo7ya

Хочу собрать такой котел для временного обогрева, подскажите какие ТЭНы вы использовали и какого диаметра труба в котле!

Современные чугунные радиаторы могут, с некоторыми оговорками, применяться в системах с электродными котлами

Как исключение, могут подойти современные чугунные радиаторы европейского производства. У них и объем поменьше, и качество металла – повыше.

Электродные котлы предъявляют особо повышенные требования к заземлению.

По большому счету, любые мощные электроустановки должны иметь надежное заземление корпуса. Но если в большинстве случаев это – средство защиты от случайного пробоя фазы на корпус, то в примере с ионными котлами все серьезнее. У них металлический корпус непосредственно вовлечен в процесс работы, и потому, действительно, заземление приобретает важнейшее значение для обеспечения безопасности. Тем более, что стандартный блок УЗО в рассматриваемом случае – неприменим, так как утечка напряжения будет так или иначе, и питание с такой защитой будет постоянно принудительно выключаться.

Есть строгие ограничения по максимальной температуре нагрева – до 75 градусов.

Это, скорее, не недостаток, а особенность работы такой схемы нагрева. Дело в том, что электропроводность жидкости меняется нелинейно, и при температурах свыше 75 °С может быть ненужный перерасход энергии без увеличения мощности. Впрочем, такой температуры должно практически всегда хватить для качественного отопления. А верхний предел нагрева, к слову, существует у любых котлов (в том числе – и газовых, и твердотопливных) и за этим должна следить автоматика.

• Электроды достаточно быстро зарастают, из-за специфики работы, и требуют регулярной замены. Тоже, наверное, не недостаток, а эксплуатационные издержки – любая техника со временем требует замены расходных деталей.
• Невозможность (во всяком случае – крайняя нежелательность) использовать такой котел в системе отопления открытого типа.

Это действительно так – электролит сам по себе является достаточно агрессивной средой для элементов системы отопления. Если к теплоносителю еще будет свободный доступ кислорода воздуха, то его способность вызвать коррозию возрастет многократно, а вот необходимый химический состав для обеспечения нужной электропроводности может измениться к худшему.

• Недопустимость использования подогретой воды для бытовых и технических нужд (при одноконтурной системе нагрева). Этот недостаток можно отстранить установкой бойлера косвенного нагрева, безусловно, правильно просчитав общие возможности системы.
• Весьма большие сложности при запуске системы отопления.

Речь идет не о монтаже, собственно, котла, его установке и обвязке –здесь то у опытных мастеров проблем особых быть не должно. Главные проблемы, как уже говорилось, правильный подбор химического состава теплоносителя и тонкая регулировка системы. Самостоятельно проводить такие мероприятия не рекомендуется – потребуется приглашение опытных специалистов.

То же самое можно сказать и о регулярных профилактических мероприятиях при подготовке к отопительному сезону, так как правильно оценить состояние теплоносителя и общую работоспособность системы без наработанного опыта и без специального оборудования – практически невозможно. Значит, придется смириться с ежегодным вызовом соответствующих спецов.

Электродные (ионные) котлы отопления на российском рынке

Благодаря своим достоинствам, и несмотря на свои достаточно многочисленные недостатки, ионные колы отопления остаются весьма востребованными на российских просторах. Их производством занимается несколько отечественных компаний, поступает продукция и из зарубежных стран. Чтобы помочь читателю с выбором оборудования, будет дан краткий обзор наиболее популярных брендов

Электродные котлы «Галан»

Продукция московской компании «Галан», без сомнений, является пионером на отечественном рынке оборудования такого типа, а не исключено, что и во всем мире – тоже. Выпуск их освоен еще в начале 90-х годов на базе собственной запатентованной разработки. Точной статистики нет, но, скорее всего, «Галан» и сегодня удерживает «пальму первенства» в этой сфере, во всяком случае, по упоминаниям в интернете и по положительным отзывам эти котлы лидируют точно.
