Самостоятельное изготовление скважинного фильтра: типы конструкций и пошаговые интструкции

Механические разновидности

Системы грубой очистки воды применяются на первом этапе водоподготовки. Их устройство позволяет эффективно отсеивать содержащиеся в потоке крупные примеси:

• Песок;
• Ржавчину (трехвалентное железо);
• Гальку различных фракций.

• Следующих ступеней фильтрации;
• Водопровода;
• Сантехнического оборудования.

Трубчатый

Очистка воды начинается в основании скважины, где размещают фильтр для первичной (грубой) очистки.Основой конструкции служит перфорированная труба, площадь перфорации которой достигает 20-30% от площади поверхности.

Устройство отделяет твердые нерастворимые частички от тока воды. На практике используются две категории трубчатых систем:

• Перфорированный (дырчатый) фильтр. В нижней части обсадной трубы в определенном порядке наносят небольшие отверстия (1-2 см). Фильтр рассчитан на высокие нагрузки, потому подходит для использования в глубоких пластах. Основной недостаток — снижение производительности из-за заиливания отверстий.
• Со щелевой основой. Вместо отверстий прорезают щели. Щелевые конструкции обеспечивают более высокую производительность. Минус системы — она хуже справляется с давлением грунта.

Сетчатый

Оба вида оснований сами по себе имеют невысокую очищающую способность, поэтому дополняются фильтрующим элементом в виде специальной сетки из нержавеющей стали или пластика, покрывающей поверхность.

Сетчатые фильтры получили широкое распространение благодаря своим свойствам:

• Качество. Мелкоячеистая структура сетки обеспечивает улучшенную фильтрацию и справляется с частицами размером от 0,01 до 1,5 мм.
• Материал. Сетка из нержавеющей стали отличается долгим сроком эксплуатации и легко поддается очистке. Сетка из карбоновых нитей служит безупречно, но очищать ее труднее.
• Варианты. Сетчатый фильтр изготавливают самостоятельно, или приобретают готовое устройство. Промышленные аппараты снабжены системой самоочистки, из-за чего их иногда называются самопромывными. Производительность зависит от размеров и составляет от 5-10 до 650 м3/ч.
• Преимущества. Конструкция, сделанная своими руками, отличается бюджетной ценой и невысокими затратами на обслуживание. Сетчатые фильтры неприхотливы в эксплуатации и пригодны для использования в любых условиях; при локальном повреждении продолжают работать.

Важно. Большим плюсом покупных агрегатов является возможность непрерывного функционирования, поскольку фильтрование и промывка сетчатых элементов выполняется одновременно

Проволочный

Вторым вариантом улучшения трубчатой конструкции является использование проволоки, намотанной с определенным шагом.

Проволочный фильтрующий элемент имеет следующие особенности:

• Конструкция. Используется клиновидная проволока, параметры которой задают тонкость фильтрации.

• Достоинство. Благодаря толщине проволоки система отличается значительным сроком эксплуатации и высокой прочностью.
• Недостаток. Самостоятельно изготовить качественную проволочную конструкцию практически невозможно. Фильтрация в месте повреждения обмотки не осуществляется.

Гравийный

К механическим устройствам первичной очистки относится гравийный фильтр, существующий в двух вариантах:

• Засыпной. Гравий засыпают в зону водозабора (в каркас придонного фильтра), где он играет роль дополнительной фильтрующей загрузки; чем толще слой, тем лучше и дольше будет работать фильтр.
• Поверхностный. Гравий используется как отсыпка вокруг обсадной трубы.

Справка. Когда описанных способов для удаления примесей оказывается недостаточно, систему усиливают фильтром грубой очистки промышленного производства, картриджным или засыпным, с управляющим клапаном.

Принцип выбора системы для частного дома и дачи

Перед тем, как стать пригодной для питья, вода нередко проходит несколько ступеней очистки.

Фильтры выбирают, основываясь на конкретных условиях скважины и составе примесей:

• Щебень и галька крупной фракции (2-5 см). Потребуется трубчатый фильтр со щелевой основой.
• Гравийно-галечниковая порода. Хорошо себя покажет щелевая конструкция с продольной перфорацией и с покрытием из крупноячеистой сетки.
• Песок и мелкий гравий (до 1 см). Вариант со щелевой основой. Качество фильтрации улучшится, если дополнить фильтр проволочной обмоткой.
• Рыхлые водоносные слои, склонные к осыпанию. Оптимальный вариант — дырчатые и щелевые конструкции.

После механической наступает черед тонкой очистки, для чего применяют комплексные водоочистительные системы для частного дома и дачи.

Их подбирают, основываясь на анализе состава воды, который может определить следующие примеси:

• Железо и марганец. При обезжелезивании и деманганации используют принцип аэрации. Вода насыщается кислородом, а реагенты ускоряют окислительную реакцию. В результате металлы окисляются, выпадают в осадок и отфильтровываются.Существует альтернативный вариант — безреагентные устройства, в которых применяется принцип электролиза. Вода дополнительно лишается сероводорода, углекислого газа и метана.

• Известь. Для смягчения воды (избавления от солей жесткости) применяют ионообменные фильтры. Они повышают качество, заменяя ионы кальция и магния на ионы натрия.
• Сероводород и хлор. Угольный фильтр активно поглощает не только растворенный хлор и сероводород, но и органические и механические примеси. После очищения вода приобретает приятный вкус и прозрачность.

Внимание. С очисткой от нитратов и пестицидов лучше всего справляется система обратного осмоса, а с обеззараживанием от бактерий и прочей органики — ультрафиолетовые фильтры

Решение о количестве и видах систем фильтрации принимается на основании следующих факторов:

• Соответствие параметрам производительности насосного оборудования.
• Интенсивность эксплуатации системы водоснабжения. Расход воды будет зависеть от количества жильцов и разнообразия бытовой техники. Для коттеджа и загородного дома рекомендуется приобретать систему «с запасом» производительности — скорости потока воды.
• Частота использования. Для дачи, на которой хозяева бывают периодически, практичнее приобрести бюджетный вариант. Полезной может оказаться накопительная емкость или дополнительный насос.

Стоит обратить внимание на тонкости сервисного обслуживания и выяснять перед покупкой такие детали, как стоимость регулировки и чистки системы, замены расходных материалов и комплектующих

Фильтры для воды из скважины: зачем они нужны и сколько стоят ↑

Одноуровневая система очистки – это фильтр для воды из скважины, препятствующий попаданию внутрь трубы механических частиц: песка, глины, мусора. Дополнительно обустраивают гравийную обсыпку в обсадном колодце: гравий (или речная галька) задерживает крупные частицы до попадания на стенку трубы.

В многоуровневой системе задействуют проточные фильтры для воды из скважины, установленные непосредственно перед краном или каскадные системы, которые способны фильтровать большие объемы.

Стандартная конструкция фильтра

Фактически, устройство представляет собой саму обсадную колонну с разделением на 3 участка:

Отстойник: нижняя часть, где мельчайшие частицы, попавшие внутрь, опускаются на дно.

Перфорированный участок, пропускающий внутрь трубы воду без примесей.

Цельный участок, расположенный над перфорированной частью.

Кроме очистки воды, фильтр выполняет важную поддерживающую функцию: защищает стенки скважины от обвала, разрушения и обсыпания породы.

Ориентироваться на цену при выборе системы для очистки воды – неправильно. Основной фактор, который необходимо учитывать, – состав воды, превышение количества отдельных веществ и химических элементов, способных не только испортить сантехнику, но и негативно отразиться на здоровье. Проточный фильтр для очистки воды из скважины с правильно подобранными наполнителями одновременно устраняет несколько проблем:

Смягчает, предупреждая появление известковых отложений на посуде, стенках труб, кранов. Фильтр для воды из скважины, который спасает от извести, содержит специальные смолы, нейтрализующие ионы кальция.

Снижает количество железа, присутствие которого в воде приводит к ржавым потекам на сантехнике и появлению неприятного металлического привкуса.

Устраняет марганец. Элемент, в большой концентрации присутствующий в воде, опасен для здоровья. Определить его наличие в воде можно только лабораторно.

Блок с угольным абсорбентом существенно улучшает вкусовые качества, нейтрализует органические примеси, устраняет посторонние запахи, привкус.

Дополнительно системы комплектуют блоками для тонкой механической доочистки от мельчайших частиц, которые свободно проходят через сетку первичного фильтра.

Комплексное решение – проточные фильтры для воды

Производители систем и цена

Выбирая оборудование для фильтрации, следует обращать внимание на проверенные организации, с большим сроком работы и хорошей репутацией, среди которых:

• Гидровелл,
• Аквафор,
• Гейзер,
• Экодар,
• Хемкор,
• Геомастер.

Они выпускают разнообразные системы, в том числе для домов с усиленным или сезонным водопотреблением.

Цены на продукцию:

• Станция удаления железа. От 35-37 тыс. руб.
• Угольный. От 25-27 тыс. руб.
• Умягчитель. От 30-40 тыс. руб.

Компания Экодар

Компания Экодар присутствует на рынке более 25 лет, специализируется на разработке фильтров и систем водоочистки для частного жилья.

Ее продукция описывается следующими цифрами:

• Оборудование класса Стандарт. Системы умягчения воды стоят от 41 тыс. руб., обезжелезиватели — от 30 тыс. руб., комплексная система — от 119 тыс. руб.
• Премиум. Умягчители обойдутся в сумму от 54 тыс. руб., обезжелезиватели — от 56 тыс. руб., комплексная система — от 172 тыс. руб.
• Элит. Бесшумная очистка от железа — от 117 тыс. руб., система обратного осмоса — от 1 млн. 106 тыс. руб.

Фирма Хемкор

Компания предлагает качественные скважинные фильтры. Продукция сертифицирована в России, Украине и Белоруссии, отвечает требованиям международных стандартов и имеет следующие цены:

• Щелевой. От 2 тыс. руб.
• С нержавеющей сеткой галунного плетения (на песок). От 4 тыс. руб.
• С напылением фильтрующего слоя. От 4,4 тыс. руб.

Предприятие Геомастер

Организация Геомастер работает с 1990 г., изготавливает фильтры, в том числе и по проекту заказчика.

Предлагает следующие виды продукции:

• Фильтры для скважин на пластиковой трубе. В зависимости от параметров трубы и сетки: 3,2-4,8 тыс. руб.
• На металлической трубе. От 7,5 тыс. руб.

Водяной фильтр для аквариума

Как известно, для нормальной жизнедеятельности водных обитателей, нужно своевременно очищать резервуар и поддерживать чистоту воды. Владельцам небольших аквариумов очень кстати придется инструкция по сооружению фильтра в домашних условиях.

Корпусом самодельного фильтра для очистки жесткой воды может служить любая пластиковая трубка подходящего диаметра, в том числе, за неимением таковой, хорошо подойдут 2 шприца.

Перед сборкой нужно подготовить некоторое дополнительные детали: пульверизатор (часто используется в бутылках с моющими средствами), губка с высокой степенью жесткости, а также механизм, по средствам которого конструкция будет крепиться к стенке аквариума (присоска).

Главное преимущество конструкции – простота изготовления. Все компоненты без труда можно обнаружить у себя дома

Первым делом нужно вынуть подвижную часть шприца, она не пригодится. Затем, при помощи термоклея, либо другого герметика, соединить заготовки друг с другом, предварительно отрезав носики.

Для тока воды необходимо сделать перфорацию. С этим отлично справится обычный паяльник, а если его нет, можно нагреть над огнем любой металлический предмет, например, гвоздь, и проделать отверстия по всей площади шприца.

Для оптимизации скорости прохождения воды через фильтр рекомендуется делать отверстия на равномерном расстоянии друг от друга

В некоторых случаях можно засыпать в капсулу фильтра какой-нибудь гранулят, лучшим вариантом будет использование цеолита, т.к. абсорбент хорошо справляется с фильтрацией нитратов. Далее внутрь корпуса нужно поместить распылитель, при этом его гибкая трубка должна равномерно идти по всей длине кассеты.

Затем импровизированный картридж следует полностью обернуть губкой и зафиксировать внешний слой, чтобы он не разматывался. Вот и все, мощности такого фильтра вполне хватит для очищения воды в небольшом аквариуме.

Конструкция довольно компактна и может поместиться в любой малогабаритный резервуар

Применение проволочных фильтров

В воде, содержащейся в эксплуатационной колонне, обязательно содержатся взвешенные фракции в виде механических примесей. Если не предупредить их попадание на подступах в скважину, то ствол постепенно заполнится ими. Это может привести к тому, что воде будет перекрыт доступ в трубу, со всеми вытекающими последствиями. Не исключена и потеря самой скважины, если учесть несостоятельность многих погружных насосов работать с механическими взвесями. Для удержания таковых и применяются фильтры в водозаборной части. Применение их особенно необходимо при добыче воды из известковых водоносных пластов с невысоким напором. В этих случаях, насос вынужденно спускается близко к водозабору. Использование в таких разрезах проволочных конструкций, весьма кстати.

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

Щелевой фильтр, изготовленный из специальной пластиковой трубы

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Специальная сетка с ячейками разного размера

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

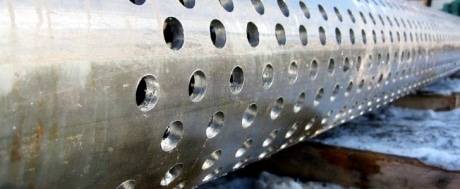

Так выглядят правильно просверленные и обработанные отверстия

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

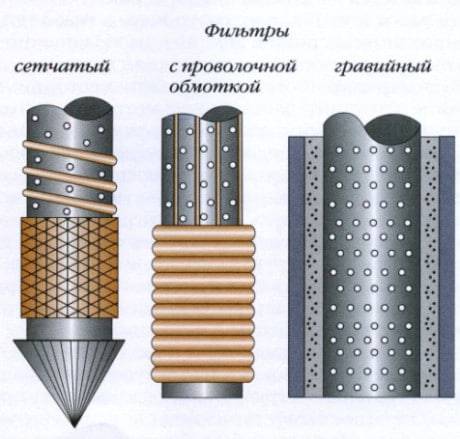

Сетчатая и проволочная конструкция

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

Готовый проволочный элемент для установки на перфорированную трубу

Скважина с обсыпкой гравием и щелевым фильтром

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Примеси железа и сероводород

Избыточное содержание солей железа является наиболее распространенной проблемой воды и в городском водопроводе, и в частных скважинах. О наличии этого металла свидетельствует регулярно возникающие ржавые подтеки на сантехнике, металлический привкус жидкости, ее рыжий цвет. Железо вредит не только сантехнике и бытовым приборам. Его избыток опасен и для человека.

О наличии сероводорода можно судить по характерному запаху жидкости, который делает ее непригодной для употребления в пищу. Образование этого газа происходит в более глубоких слоях земной коры, поэтому с его наличием могут столкнуться даже владельцы глубоких скважин.

Избавиться и от примесей железа, и от сероводорода позволяет система аэрации. Распыляемая под давлением влага взаимодействует с кислородом из воздуха, который запускает процесс окисления, после чего примеси выпадают в осадок.

Очистка жидкости от железа и сероводорода возможна также с использованием каталитических смол. Содержащие их фильтры наполнены реагентами, связывающими молекулы этих веществ и удерживающими их.

Фильтры для дома

Вы в свое время приобрели фильтр для воды типа «аквафор», «барьер» и т. п., но картридж свое отслужил. Необходимо покупать новый. Можно ли восстановить его? Можно.

Для этого нам понадобится:

• Корпус отработавшего фильтрующего элемента.
• Древесный или активированный уголь.
• Ватный диск.

Порядок работы

1. Аккуратно вырезаем верхнюю часть, она нам больше не понадобится. Оставляем только верхнее прижимное колечко (в разных системах оно может быть с сеточкой или без нее).
2. Удаляем отработавшее содержимое фильтра, корпус промываем водой.
3. Разделяем ватный диск пополам и на дно корпуса укладываем одну половинку.
4. Заполняем корпус углем. (Уголь должен быть мелко измельчен, но не до порошкового состояния).
5. Накрываем второй половинкой ватного диска и закрепляем кольцом.

В некоторых картриджах прижимное кольцо не фиксируется в корпусе. Тогда его можно закрепить несколькими каплями герметика. Главное, чтобы герметик был водоустойчивый и нетоксичный.

Еще один самый простой домашний вариант фильтра, сделанного своими руками.

Потребуется:

• Пластиковая бутылка с завинчивающейся крышкой.
• Кусок хлопчатобумажной ткани.
• Древесный уголь.

Сначала обычный древесный уголь необходимо активировать. Для этого измельчаем его до состояния крупиц диаметром 4–6 мм (Количество угля берем с таким расчетом, чтобы он заполнил бутылку на две трети.) Затем засыпаем его в кастрюлю с водой, доводим до кипения и оставляем кипеть на медленном огне еще минут 5. Далее, через дуршлаг или металлическое сито необходимо слить горячую воду

Важно! Уголь необходимо сливать именно в горячем состоянии. Даем ему остыть

Собираем фильтр

1. В крышке бутылки проделываем отверстие диаметром 3–3,5 мм.
2. Срезаем донышко бутылки.
3. Хлопчатобумажную ткань укладываем в горлышко бутылки.
4. Засыпаем наш активируемый уголь.

Сверху можно положить еще один слой ткани, но это необязательно.

Служит такой фильтр довольно долго. Если вы почувствовали, что со временем вода изменила свой вкус, стали ощущаться какие-либо примеси, то не нужно делать новый фильтр. Достаточно используемый уголь промыть, заново прокипятить, заменить ткань и использовать фильтр дальше.

Разновидности очистных установок для дома

Второй этап доочистки скважинной воды — тонкая фильтрация — удаление из жидкости любых сторонних растворенных примесей. Для этого используют самые различные установки в зависимости от результатов лабораторного анализа скважинного ресурса.

Обезжелезиватели

Установка обезжелезивания воды удаляет фториды, нитраты, нитриты, свинец, радий и мышьяк Железо в концентрации выше нормы наносит здоровью человека непоправимый вред, поэтому важно удалить химический элемент из воды. Для этого используют:

Напорные аэраторы. Представляют собой колонны, в которые под давлением подается воздух. Соединяясь с молекулами железа, кислород приводит к их окислению. Химический элемент переходит в трёхвалентное взвешенное состояние. Остается только удалить видимые частички железа при помощи механического фильтра.
Безнапорные установки для обезжелезивания. Вода из скважины подается в большие резервуары через форсунки. При её распылении происходит контакт растворённого железа с кислородом. В процессе окисления Fe переходит в трехвалентное состояние и удаляется из жидкости через сетчатый фильтр.
Угольные засыпки. Работают только при условии наличия в воде Fe3

Важно регулярно менять картриджи.
Ионообменные установки. Производят замену ионов железа на ионы натрия

Ионообменная смола также требует регулярной замены. К тому же утилизировать ее с бытовыми отходами нельзя.

Лучше всего для дома подходят аэраторы.

Обратноосмосные установки

Обратноосмотические фильтры производят наиболее качественную очистку воды Это многоступенчатые системы очистки, благодаря которым воду можно полностью отфильтровать от нитратов, железа, хлора, пестицидов, извести и других примесей. Работает установка по принципу прогона воды через мембрану под высоким давлением. Такой барьер пропускает сквозь себя только молекулы жидкости, но не частички примесей. Вся грязь затем смывается с мембраны и сбрасывается в канализацию. Происходит самоочистка.

После того как вода пройдет через мембрану, она отправляется в колбы с угольными засыпками или минерализующими слоями, чтобы полностью очиститься и обогатиться нужными микроэлементами.

Магистральные проточные установки

Магистральные фильтры для воды на холодную и горячую воду Это самые мощные типы фильтров, которые ставят на ввод линии водопровода в дом. Магистральное оборудование имеет хорошую степень очистки и также прогоняет жидкость через несколько колб — сетчатую, с фильтрационным углем, ионообменную. Магистральное оборудование можно ставить на горячую и холодную воду.

Бюджетный вариант — стандартный кувшин

Если лабораторный анализ показал незначительные количества сторонних примесей в воде, можно просто купить фильтр-кувшин со сменным картриджем. Его подбирают по типу загрязнения жидкости — для железа, хлора, извести и др. Самый популярный среди россиян кувшин — Аквафор. Этот же производитель предлагает покупателю и более сложные обратноосмосные системы.

Дырчатые фильтры с перфорацией

Одной из самых распространенных систем считаются дырчатые фильтры. Они представляют собой обычную трубу с нанесенной на ее поверхность перфорацией. Несмотря на кажущуюся простоту конструкции, имеют довольно хорошие эксплуатационные характеристики. Поэтому многие из тех, кто задумывается, как сделать фильтр для скважины, выбирают именно этот вариант.

Одним из главных достоинств системы считается простота в изготовлении и невысокая стоимость. Используются такие конструкции для разных типов пород, наиболее часто устанавливаются в артезианских скважинах с невысоким напором и нестабильным водоносным горизонтом.

Размер отверстий для фильтра выбирается исходя из характеристик грунта

Дырчатый фильтр можно изготовить самостоятельно. Для этого потребуется стальная труба нужного диаметра, лучше из геологоразведочного или нефтяного сортамента. Если выбирается пластик, что тоже возможно, нужно брать тот, который безопасен для организма человека. Далее под размеры отверстий подбирается диаметр сверла для перфорации. Величина отверстий зависит от гранулометрического состава породы.

Процесс изготовления проходит в несколько этапов:

• Измеряется длина отстойника. Труба укладывается на горизонтальную поверхность и на нее наносится разметка. При этом нужно учитывать, что перфорированный участок должен составлять не менее 25% от длины всей трубы и располагаться впоследствии на водоприемном участке скважины.
• Сверление отверстий. От края обычно отступается не менее 100 см, где и выполняется первый элемент. Интервал между ними должен составлять порядка 1-2 см, а располагаются отверстия в шахматном порядке. Желательно высверливать их под определенным углом, лучше всего 30-60°, в направлении снизу вверх. По окончании работ все острые края зачищаются, труба приподнимается и тщательно выстукивается, чтобы удалить всю стружку из отверстий.
• Нижняя часть трубы закрывается обычной деревянной пробкой. Для лучшей защиты на конструкцию накладывается сетка для фильтра скважины, предохраняющая отверстия от засорения.

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

• экологическая безопасность;
• устойчивость к коррозии;
• хорошая пропускная способность;
• доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину

При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Материалы изготовления труб для фильтров

Так как фильтр является продолжением обсадной колонны, то его изготавливают из аналогичных с ней материалов.

Если используют обсадку из металлического трубопровода, для его изготовления используют высокоуглеродистую сталь, менее подверженную коррозии, чем сплавы низких марок (обыкновенного качества) от Ст-0 до Ст-6. Данные низкоуглеродистые стали к тому же слишком мягки и их резьбовое соединение легко деформируется.

Для изготовления обсадки лучше подходит углеродистая качественная сталь марок Ст-11, Ст-15, Ст-18, Ст-20, Ст-25, Ст-35, Ст-40, Ст-45.

Но так материалы с высоким содержанием углерода трудно поддаются обработке и нарезанию на них резьбы, оптимальные варианты для изготовления стальных обсадных колонн — марки из диапазона от Ст-15 до Ст-25.

Иногда на конце обсадной колонны используют в качестве фильтра трубу из нержавейки с прорезями или отверстиями, которую подсоединяют к стальной обсадке при помощи резьбы.

Некоторые отечественные производители выпускают стальную обсадку в полимерной оболочке, предотвращающую ее коррозию.

Рис. 5 Стальные щелевые трубы обсадки

Что касается полимеров, то основные материалы для производства труб обсадки:

Непластифицированный поливинилхлорид (НПВХ). Полимер обладает относительно высокой плотностью по сравнению с аналогичными материалами, благодаря чему колонна из него не всплывает. Поливинилхлорид экологичен, препятствует росту бактерий на трубных стенках, имеет низкий коэффициент температурного расширения в сравнении с другими пластиками.

Благодаря своим особенностям, относительно невысокой стоимости, НПВХ занимает лидирующее положение по использованию в скважинных обсадных колоннах.

Морозостойкий полипропилен (МПП). Имеет самую низкую плотность из всех материалов обсадных колонн, благодаря чему ее вес ниже других, а нагрузка на стыковые резьбовые соединения минимальна.

Материал имеет относительно высокий коэффициент линейного удлинения, обсадные трубы из него не так часто встречаются на рынке, как НПВХ.

Рис. 6 Полимерные фильтрующие трубы со щелями и отверстиями, торцевые заглушки

Полиэтилен низкого давления (ПНД). В быту такие трубопроводы черного цвета с синей полосой используют для подачи воды в дом от скважин при подземной прокладке. Материал отличается высокой эластичностью, пластичностью и недостаточно жесток для самостоятельной прокладки обсадных колонн больших размеров. Его рационально использовать внутри стальной колонны как коррозионностойкую оболочку.

Из сплошного полипропиленового трубопровода диаметрами 25, 32 или 40 мм устраивают обсадку неглубоких абиссинских скважин, монтируя непосредственно в конце трубного отрезка самодельный фильтратор.

Полиэтилен высокого давления ПВД. Это довольно редкий гость на рынке обсадных трубопроводов плотностью чуть ниже, чем у полиэтилена низкого давления. Материал плохо переносит температурные перепады, имеет высокий температурный коэффициент линейного расширения, химически стоек к агрессивным веществам. Благодаря малому количеству содержащихся в его составе примесей отличается высокой экологичностью.

Все полимерные трубы для обсадок выпускают синего (голубого) цвета (исключением может быть ПНД), поэтому визуально отличить их друг от друга довольно сложно. Соединение трубопровода производится на резьбу или в расширенные раструбы с резьбой.

Длина труб — может находиться в пределах от 2 до 6 м.

Стоит отметить, что многие производители выпускают готовые фильтры для скважин на воду из полимерных труб заводского изготовления со щелевыми прорезями или сквозными отверстиями.

Рис. 7 Типы плетения сеток

Как сделать своими руками?

Для самостоятельного изготовления подходят перфорированные и щелевые фильтры. Длину фильтрующей части задают, исходя из типа грунта.

Для песчаных почв выбирают трубу диаметром до 150 мм, при этом длина фильтрующей части составляет 1,5-2 м.

Процесс изготовления включает следующие этапы:

• Подготовка материалов. Понадобится труба — ПВХ или из нержавеющей стали, сетка из нержавеющей стали или прочного стекловолокна, проволока. Также следует запастись наждачной бумагой (если есть навык — шлифовальной машинкой), маркером и рулеткой.
• Подготовка инструментов. Для изготовления перфорированного фильтра потребуется дрель, для щелевого — болгарка с диском для тонкого распила.
• Подготовка трубы. Маркером намечается разметка для отверстий (насечек).
• Изготовление. По разметке просверливаются отверстия дрелью, во втором случае — делаются надрезы болгаркой. Поверхность обрабатывается наждачной бумагой от заусенцев. Проволокой на поверхности трубы закрепляется сетка.
