Как сделать насос для полива своими руками

Конструкция #6 — американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина — не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

• гибкий шланг д.50мм;
• несколько хомутов по диаметру шланга;
• заборник — ПВХ труба д. 150мм;
• колесо;
• трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

• гибкий шланг д.12мм (5);
• бочка пластиковая д.50см, длина 90см (7);
• пенопласт (4);
• крыльчатка (3);
• втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.

Капельный полив из полипропиленовых труб

Если сравнить трубы из металла и полипропилена, то последние имеют больше плюсов. К тому же материал ниже по стоимости, и лучше подойдет для самостоятельной сборки капельного полива.

Вначале сборки необходимо позаботиться о следующих моментах:

• Понадобится тара на 100 л. Температура воды в ней будет повышаться под влиянием солнечного света. Это также положительно отражается на росте растений.
• Шаровой кран и фильтр для очищения воды. При его отсутствии система даст сбой в работе.
• Бутылка для минеральных удобрений
• Трубопровод
• Отводы из полипропиленовых труб.

Для определения размеров материалов, требуется сделать разметку земли. В целях полива на 1 квадратный метр площади потребуется примерно 30 л воды за 24 часа. Вместе с тем необходимо высчитать число отводов и длину отрезка меж капельниц.

Для поддержания нормы давления, бутыль фиксируется на высоте 1-2 м. Установку крана производят на высоте 10 см от дна. С противоположной стороны он прикреплен к дачному водопроводу.

Трубы соприкасаются с магистралью на глубине75 см. Установка фильтрации находится с боку. В завершении основной трубы делается заглушка. После всего этого можно приступить к капельницам. На этом все, система капельного полива готова к использованию!

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

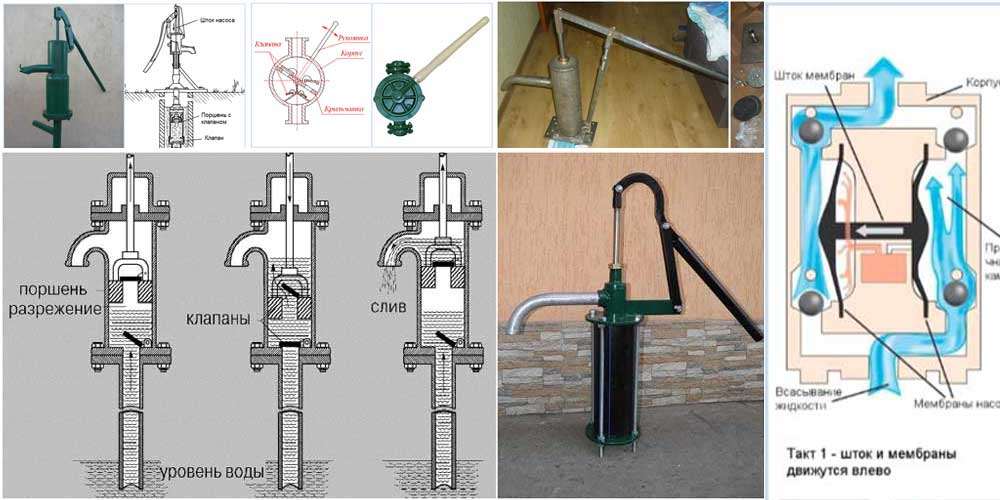

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Разновидности систем автоматического полива

На данный момент в частных и коммерческих теплицах наиболее широко практикуется три разновидности автоматического полива:

1. Дождевая;
2. Внутрипочвенная;
3. Капельная.

Каждый из этих типов имеет свои технические и эксплуатационные особенности. Достоинства и недостатки данных систем необходимо рассмотреть более подробно.

Автополив в теплице при помощи движущейся оросительной рампы

Дождевание

Полив методом дождевания может происходить как сверху, так и снизу. Однако для теплиц наиболее оптимальным является верхнее позиционирование системы трубопроводов. Для такого типа орошения характерны небольшое количество труб, которым необходим достаточно сильный напор. Сами распылители могут быть стационарно закрепленными или вращающимися, которые, несмотря на сложность устройства, обеспечивают более равномерное распределение влаги по площади теплицы. В последнем случае нужно меньше точек полива, однако такой способ может повреждать молодые побеги растений.

Устройство дождевального автоматического полива в теплице своими руками, на фото система с роторными вращающимися форсунками

• Дождевальный способ полива имеет определенные недостатки:
• Влага, попавшая на листья, в ясный солнечный день может причинить ожоги;
• Значительно повышается трудоемкость процесса, после окончания полива необходимо стряхивать влагу с каждого растения;
• Для разветвленных систем нужен очень большой напор воды, что приводит к необходимости приобретения дорогостоящих качественных труб и проведения тщательного монтажа;
• Неэффективное использование воды, часть из которой испаряется и не доходит до корневой системы растений;
• Становиться невозможно использовать систему полива для внесения в почву удобрений.

Стационарная дождевальная система автоматического полива в теплице из поликарбоната

Аэрозольная система полива в теплице (дренчерная)

Такая система полива относится к разновидности дождевальной. Для нее необходим еще более мощный двигатель, так как вода, доставляемая по трубам, проталкивается сквозь форсунки незначительного диаметра, оборудованные распылителями. Давление в трубопроводе при этом может составлять от30 до 50 бар.

Аэрозольное (туманное) орошение теплицы

Для устройства аэрозольного автополива в теплице своими руками зачастую используют дренчерные распылители, которые применяют в системах автоматического пожаротушения.

Дренчерная форсунка и результат ее срабатывания

Аэрозольная система полива для теплицы довольно специализирована. Она используется преимущественно при выращивании орхидей и других тропических растений, которые произрастают во влажных дождевых лесах. Может применяться при разведении рассады в грунте. Ее основными достоинствами являются:

• Охлаждение теплицы – снижение тепловой нагрузки на саженцы;
• Значительная экономия воды;
• Предотвращение образования на поверхности грунта твердой «корочки», препятствующей аэрации почвы;
• Более равномерное распределение влаги по теплице;
• Возможность проведения быстрой и полной дезинфекции теплицы и растений.

Внутрипочвенная система полива

Такая система полива является наиболее трудоемкой при своем устройстве, кроме того она требует постоянного контроля и существенных знаний в мелиорации.

Устройство внутрипочвенного автополива в теплице своими руками, фото размещение перфорированной трубы на подкладке из геотекстиля

Однако такой способ имеет массу достоинств:

• Незначительный расход воды;
• Производится аэрация почвы – насыщение ее микропузырьками воздуха;
• Влажность атмосферы в теплице остается стабильной и на довольно низком уровне. Это положительно сказывается на профилактике заболеваний связанных с гнилью.

Существуют менее трудозатратные гибридные способы устройства внутрипочвенного полива с использованием пластиковых бутылок.

Простые схемы для подземного полива

Капельная система полива

На данный момент она считается наиболее прогрессивной. Основными достоинствами являются:

• Нет необходимости в сильном напоре воды;
• Легкость внесения удобрений;
• Вода доставляется «адресно» к корневой системе культурных растений, что снижает количество сорняков на участке;
• На почве не образовывается корка, нет необходимости в частом рыхлении.

Устройство капельного полива в теплице своими руками, на видео процесс монтажа из подручных средств:

Устройство системы капельного орошения в теплице своими руками, на фото применение гофрированных труб

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовое устройство, механический насос для откачки воды можно изготовить своими руками.

Конструкция №1 – практичный переливной насос

Изготовить устройство можно из доступных подручных материалов:

• садового изливного шланга;
• ПВХ трубы соответствующего диаметра;
• верхней части пластиковой бутылки – 2 ед.;

Инструкция по сборке:

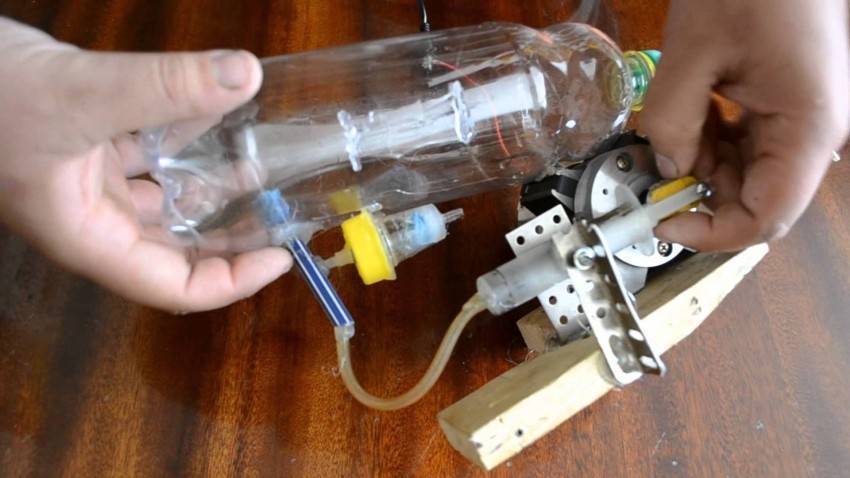

1. С отрезанных частей пластиковых бутылок удалить пробки. Из пробок достать резиновые уплотнители.
2. Один уплотнитель подрезается так, чтобы его диаметр стал меньше окружности пробки. В центре крышки проделывается небольшое отверстие диаметром 9 мм.
3. Подготовленный уплотнитель вставляется в крышку, которая вкручивается на горлышко бутылки, чтобы она плотно прижала уплотнитель. Получается простой лепестковый клапан.
4. В клапан насаживается пластиковая трубка, к которой фиксируется верхняя часть второй бутылки. С противоположной стороны устанавливается шланг.

Подобная конструкция работает по принципу поступательных движений вверх и вниз, после чего вода поднимается через заборный клапан по трубе к изливу. К потребителю жидкость поступает самотеком.

Конструкция №2 – самодельная помпа для воды с изливом

Агрегат предназначается для перекачки воды из водного источника – неглубокого колодца, резервуара, водоема и пруда.

Для выполнения работ потребуются:

• Труба канализационная диаметром 5 см, длиной – 65 см – 1 шт.;
• Отвод диаметром 2,4 см – 1 шт.;
• Заглушка диаметром 5 см – 1 шт.;
• Клапан обратного типа на 0,5 дюйма – 2 шт.;
• Труба канализационная ППР диаметром 2,4 см – 1 шт.;
• Фиксирующие элементы – гайки, болты, саморезы, шайбы (диаметр 8 мм);
• Соединительный хомут – 3 шт.;
• Кусок резины – 1 шт.;
• Зажим – 3 шт.;
• Герметик – 2 баллона (1 для работы, другой – пустой).

Инструкция по сборке:

1. Изготовление гильзы, оснащенной клапаном. Для этого используется заглушка диаметром 5 см. По периметру трубы проделываются 10 отверстий диаметром 5 мм каждое. Из резины вырезается 4 круглых уплотнителя диаметром 5 см каждый. Уплотнитель фиксируется в центре заглушки болтами.
2. Заглушка устанавливается в канализационную трубу идентичного диаметра и фиксируется при помощи герметика на силиконовой основе и саморезов. Саморезы вкручиваются через основание гильзы. Обратный клапан монтируется в трубу ППР.
3. У использованного баллона от герметика срезается наконечник. Сам баллон слегка нагревается и вставляется в гильзу. Баллон монтируется на клапан обратного действия с другой стороны стрелки. Оставшаяся часть баллона срезается и фиксируется гайкой.
4. Подготовка штока. Длина штока должна превышать длину готовой гильзы на 55 см. В качестве штока используется труба ППР. Нижняя часть штока слегка разогревается, после чего монтируется на клапан. Стрелка на клапане направлена во внутреннюю часть штока. Труба плотно стягивается хомутом.
5. Завершающая сборка. В гильзу вставляется шток, в верхней части фиксируется заглушка, в нижней части – отвод диаметром 2,4 см. Отвод выступает в качестве надежной ручной опоры. К собранной конструкции подсоединяется шланг и выполняется пробная накачка воды.

Современные ручные водяные насосы решают комплекс задач, связанных с откачиванием воды для различных нужд. Правильный выбор подобного оборудования определяется целесообразностью его использования и основными техническими характеристиками.

Ручной насос

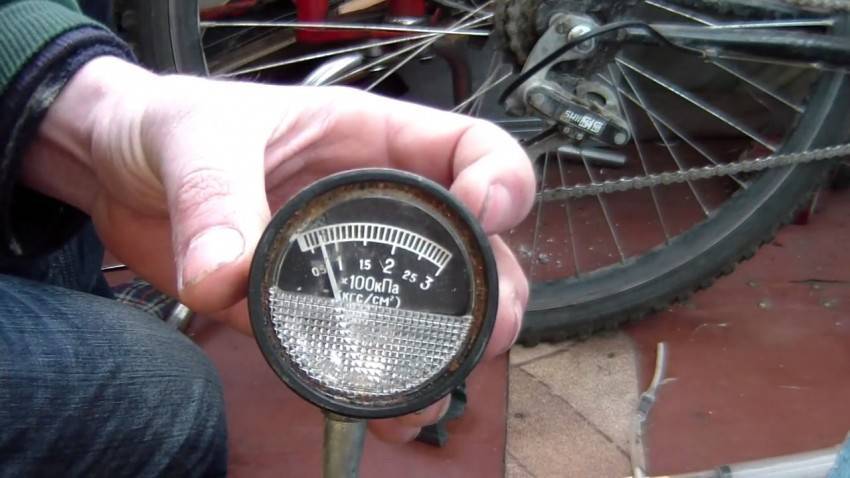

Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.

Что понадобится для сборки:

• Труба длиной до полуметра, произвольного диаметра.
• Металлический диск на 2 мм уже диаметра трубы.
• Клапан.
• Шлаг.
• Толстая арматура.

Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.

С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.

Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.

При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

Насос на энергии волн

Первый вариант предусматривает крепление на мачте гофрированной трубы с подвешенным бревном. Параметры деревянного элемента определяют опытным путем, согласно жесткости гофры.

Направления работы обоих клапанных механизмов лепесткового типа, вставленных в трубное изделие, совпадают. Забор воды осуществляется при погружении поплавка, сопровождаемом некоторым растяжением гофрированной трубы. При движении бревенчатого фрагмента вверх происходит сжатие гофры, способствующее вытеснению жидкости из внутренней полости.

Во втором варианте самодельной конструкции в качестве основной функциональной детали используется диафрагма тормозной камеры. В этом случае клапана работают в противоположных направлениях.

Эластичная мембрана разделяет корпус на 2 отсека, скрепленных винтовым соединением. Воздушное отделение не отличается герметичностью и не участвует в рабочем процессе. Вторая часть заполняется водой.

Рукоятка, используемая для управления выкачкой жидкости, подсоединяется к штоку, установленному по центру диафрагмы.

Схема насос на энергии волн.

На всасывающей трубе монтируется впускной клапан, на напорной — выпускной. Клапанные устройства функционируют в противофазе.

Направляя ручку вниз, добиваются поднятия штока одновременно с эластичной мембраной. Зона разрежения, образующаяся под устремляющейся вверх диафрагмой, способствует заполнению водяной камеры жидкостью. При движении рукоятки вниз вода выталкивается из отсека.

Разновидности водяных насосов, сделанных своими руками

Вовсе не любую конструкцию разумно собирать самостоятельно в домашних условиях из-за высокой сложности агрегата. Напротив, придумано множество самодельных устройств для перекачки воды, которые реально изготовить своими силами, при этом они лучше подходят для постановки физических опытов и не совсем практичны в условиях реальности.

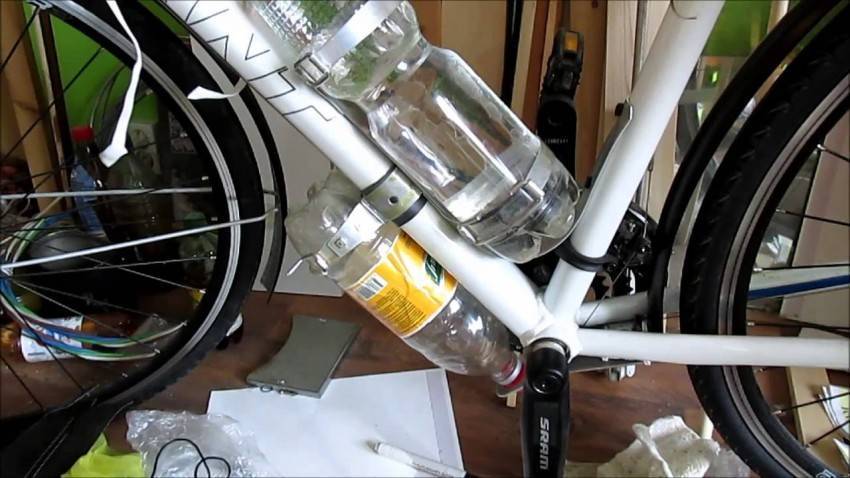

Таковыми можно считать: волновые устройства, работающие на энергии движения поверхности воды, агрегаты, функционирующие от энергии солнца, «американские» насосы, перекачивающие жидкость из потока быстрой реки, конструкции с применением велосипеда и другие аналогичные.

Популярны ручные «качалки», которые делают самостоятельно из металла и пластика. Описание нескольких подобных конструкций – в отдельной статье.

Наличие электродвигателя мощностью 200 Вт и более позволяет сделать фекальный, грязевой или дренажный агрегат для перекачки грязной воды, то есть из близко расположенного водоема, либо откачки канализации.

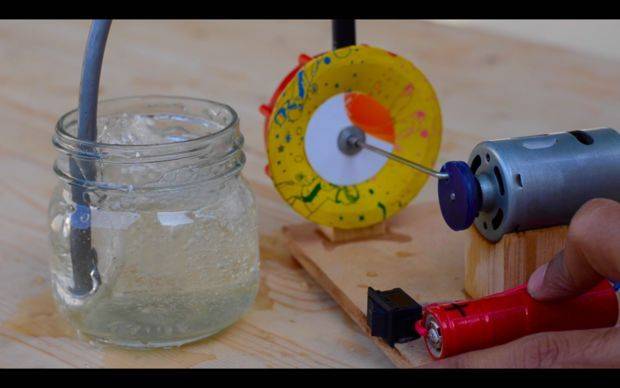

Водяная помпа от автомобиля или насос от стиральной машины в руках самодельщика превращаются в агрегат для дачного фонтана или водопада. Предлагаю к рассмотрению фото и чертежи реальных самодельных конструкций для откачки воды с применением электропривода.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

• поршневые;
• штоковые глубинные (разновидности поршневых);
• крыльчатые;
• мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Скважинные насосы поршневого типа

Используя все те же подручные средства можно собрать оснащение, способное поднять водяной столб грунтовых вод на поверхность. Это возможность сконструировать ручные насосы для воды своими руками для скважинных источников, глубина которых достигает 8 м.

Работа не требует спешки, а вот внимание и аккуратность понадобятся. Эффективность определяется герметичностью конструкций, а значит, вся геометрия изготавливаемых деталей должна быть точной

Изготовление гильзы

Для этого подойдут автомобильные гильзы. Главное, чтобы внутренняя поверхность не имела дефектов в виде сколов, царапин, выработки, которые могут привести к отсутствию герметичности. Тыльную сторону глушат, приварив днище, наружный диаметр которого не больше внутреннего диаметра обсадных труб скважины.

Отверстие для штока имеет щелевидную форму, и это одна из особенностей конструкции. Сверху гильзу можно накрыть крышкой, но она несет лишь декоративную функцию, и без этого можно обойтись.

Монтаж поршней насоса

Для этого нужны две металлических дисковых пластины. Между ними прокладывается резиновая прокладка, диаметр которой таков, чтобы по периметру она выступала на сантиметр. Вся конструкция стягивается болтами. Главное, что размеры резины совпадали с размерами гильзы. Зазоров не должно быть.

Резиновый клапан лепесткового типа

Принцип действия устройства сводится к тому, что резиновый диск, закрепленный болтом с шайбой, накрывает все впускные отверстия. Получается, что через них жидкость может пройти, отогнув резину, а в обратном направлении – не может, так как создается прижимное давление.

Сборка и пусканаладка

Горловину скважины имеет смысл оснастить резьбой. Это обеспечит беспрепятственный доступ к насосу. В то же время конструкции будет достаточно герметичной. Такое оборудование позволит поднимать воду с глубины 8 метров. Если скважина глубже, потребуется иная конструкции.

Насос, собранный из компрессора

Если вы не знаете для чего использовать имеющийся компрессор, то этот вариант самодельного насоса для вас. Благодаря его наличию можно собрать подъёмник всего-то из двух труб.

Итак:

• Первая труба будет подавать воду. Диаметр трубы должен быть 30 мм.
• Вторая труба будет подавать воздух из компрессора, диаметр такой трубы составит 10-20 мм.
• Для создания гидравлической системы в первой трубе (та, что большего диаметра) делаем отверстия в 50 мм от края и вставляем вторую трубу. Узел, что получился при соединении обеих труб, будет находиться в воде, а свободный конец подаваться в место, где собирается вода.
• Коэффициент полезного действия насоса зависит от мощности используемого компрессора, глубины, на которую насос погружён, и высоты подачи воды. КПД не будет превышать 70% из-за особенностей своей сборки. То есть вычислить коэффициент полезного действия можно, если глубину погружения поделить на сумму глубины погружения и высоты подъёма воды.
• Такой насос вам обойдётся в незначительную сумму, если только специально для него вы не будете приобретать компрессор.

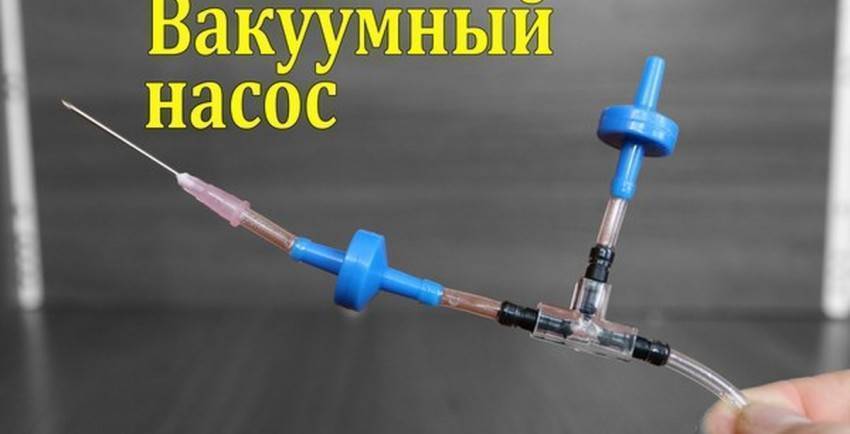

Можно сделать и ручной вакуумный насос своими руками, ведь с нем просто отсутствует воздух. Но эта модель будет немного сложнее.

Назначение

При изучении принцип работы небольшого очистного сооружения, можно заметить одну закономерность. После откачки стоков на стенках выгребной ямы или колодца регулярно скапливаются отложения ила и других загрязнений. Такая среда способствует размножению вредных и болезнетворных микроорганизмов. Регулярное удаление нечистот из септика делает работу канализации более эффективной, создает благоприятную санитарную обстановку.

Применение оборудования заводского производства позволит более эффективно справиться с поставленной задачей, но оно имеет довольно высокую цену. В этом случае на дачном участке или в загородном доме можно использовать самодельный насос для откачки канализации. Правильная сборка устройства обеспечит эффективное удаление стоков.
