Печь-буржуйка своими руками: подробное руководство по сборке

Сборка буржуйки с дымооборотами

Для ее сборки потребуются:

• листовой металл;
• металлические прутки и уголки;
• сварочный аппарат плюс электроды;
• рулетка;
• болгарка с кругами;
• трубы.

Печь буржуйка своими руками с дымооборотами состоит из:

• топочного отсека;
• зольника;
• дымооборота;
• отводящего дым трубопровода;
• ножек, служащих основанием;
• колосниковой решетки;
• дверцы;

Порядок выполнения работы по сборке следующий:

1. Делают чертеж печи, согласно которому на листы металла наносят разметку.
2. Болгаркой вырезают заготовки.
3. Листы металла стыкуют в форме прямоугольной емкости. Изнутри на боковые стены приваривают уголки для размещения колосниковой решетки, которую изготовляют из прутков.
4. Внутрь топки для обеспечения дымооборота приваривают лист металла размером по ширине с днище печи, а по длине чуть короче.
5. Делают дверцы для поддувала и закладки топлива. Из тонких металлических полосок приваривают к ним ручки.
6. Ножки вырезают из металлических уголков.
7. В верхней части агрегата делают отверстие и приваривают отводящую дым трубу с заслонкой из прутка и листа металла, имеющего круглое сечение.

Умело сделанная печь буржуйка своими руками показана на видео:

Особенности разводки труб водяного контура

Систему труб подключают к теплообменнику, установленному в печи, через раструбы, которые вводят сквозь одну из стенок. Водяной контур в такой системе чаще устраивают в виде двухтрубной системы. Разводка может быть, как нижняя, так и верхняя.

Регистр для печи из старой батареи

Естественно, отопительный контур должен быть полностью укомплектован. Расширительный бак устанавливают в самой верхней точке магистрали, ставят предохранительный и воздушный клапаны, а также обязательно включают в систему блок безопасности с манометром, на входе и выходе радиаторов подсоединяют вентили.

Водяной контур можно подключить к циркуляционным насосу, он заметно повышает КПД и позволяет более гибко подойти к решению вопроса разводки труб. Но в таком подходе существует проблема. Если из-за перебоев в электроснабжении насос перестанет работать, вода не будет циркулировать и начнет закипать в змеевике.

В холодную зимнюю пору, когда котел работает на всю, может быть достаточно одной минуты, чтобы последствия были плачевными. Печь, в отличие от газового котла, быстро выключить не удастся. По этим причинам рекомендуют устраивать комбинированный способ разводки.

Вывод труб под отопление

В подающей трубе, после ее выхода из печи, устраивают коллектор разгона, поднимая трубу вертикально на 1-1,5 м, а затем опускают на уровень радиаторов. Участки магистрали располагают под уклоном в 3-5°. В случае аварийного режима циркуляция теплоносителя будет естественной.

Циркуляционный насос лучше монтировать в контур на обратке как можно ближе к расширительному бачку при помощи байпаса, при этом ось насоса должна располагаться строго по горизонтали.

Сборка отопительного агрегата

После раскроя деталей производится сборка, сварка в два этапа: собирается основание с топочным отсеком, параллельно сваривается водяная рубашка с водотрубной системой. На втором этапе — сваренные части соединяются в одно целое, фиксируются сварочными швами. Нужно делать, как минимум с двумя помощниками, вес деталей большой. Подробности операций видны на фото.

Основные стыки

Сборку деталей, водяной рубашки, водотрубной системы, топочной камеры нужно производить сварочным полуавтоматом, используя качественную проволоку. Позволит создавать ровный, качественный шов. Полуавтоматом очень удобно работать в узких, стесненных местах. Швы нужно делать двойными.

Топочный отсек

В топочном отсеке сгорает топливо, выделяющаяся тепловая энергия передается воде в окружающей рубашке. Необходимо сваривать тщательно, используя двойные швы. В самом низу топки размещают колосник. Можно приобрести готовый по размеру топки, сделать самостоятельно. Берется арматура, толщиной не менее 20-30 мм, нарезается на отрезки шлифмашиной, сваривается. В топку полученный колосник устанавливается на приваренные по периметру упоры из стального уголка.

Нижняя часть корпуса

В нижней части корпуса располагается дверца поддувала, зольник, дно, крепящиеся к нему опоры. Дверцу поддувала вырезают шлифмашиной, дрелью, навешивают в подготовленный проем корпуса на стальные петли, не забывая о закреплении по периметру уплотняющего асбестового шнура. В закрытом положении дверка удерживается защелкой, любой из доступных мастеру конструкций.

Зольник — ящик из листовой стали, который полностью вынимается через поддувало, позволяет быстро очищать от золы. Опоры нужно изготавливать из отрезков толстостенной трубы диаметром 5-7 см, длиной около 3-6 см. Приваривать нужно качественно, на равном удалении от краев дна — на них будет покоиться вес устройства (вместе с водой — не менее 250-300 кг).

Конструкция для задвижки поддувала

Задвижка поддувала, называемая шибером, может быть изготовлена самостоятельно, приобретена отдельно в готовом виде. При решении о самостоятельном изготовлении, нужно ориентироваться на размеры. Понадобиться стальной уголок, прямоугольный кусок стали, толщиной 5-8 мм. Нужно прорезать ряд вертикальных щелей с шагом в 2-3 см. Щели прорезаются в дверце поддувала. Приваренные уголки удержат пластину шибера, позволят сдвигать в горизонтальной плоскости на 3-5 см. Изменяя размеры щелей, можно будет регулировать приток кислорода в топку, интенсивность горения дров, угля.

Водотрубная система

Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

• листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
• трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
• прутья для крепления трубы к стене диаметром 12 мм.;
• железо толщиной 3 мм. для изготовления ящичка для сбора золы;
• сварочный агрегат;
• электроды диаметром 4 мм;
• болгарка;
• сварочная маска, краги и спецодежда;
• отделитель;
• клещи;
• молоток;
• дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

Первый этап – подготовка деталей. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа. Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Что такое буржуйка?

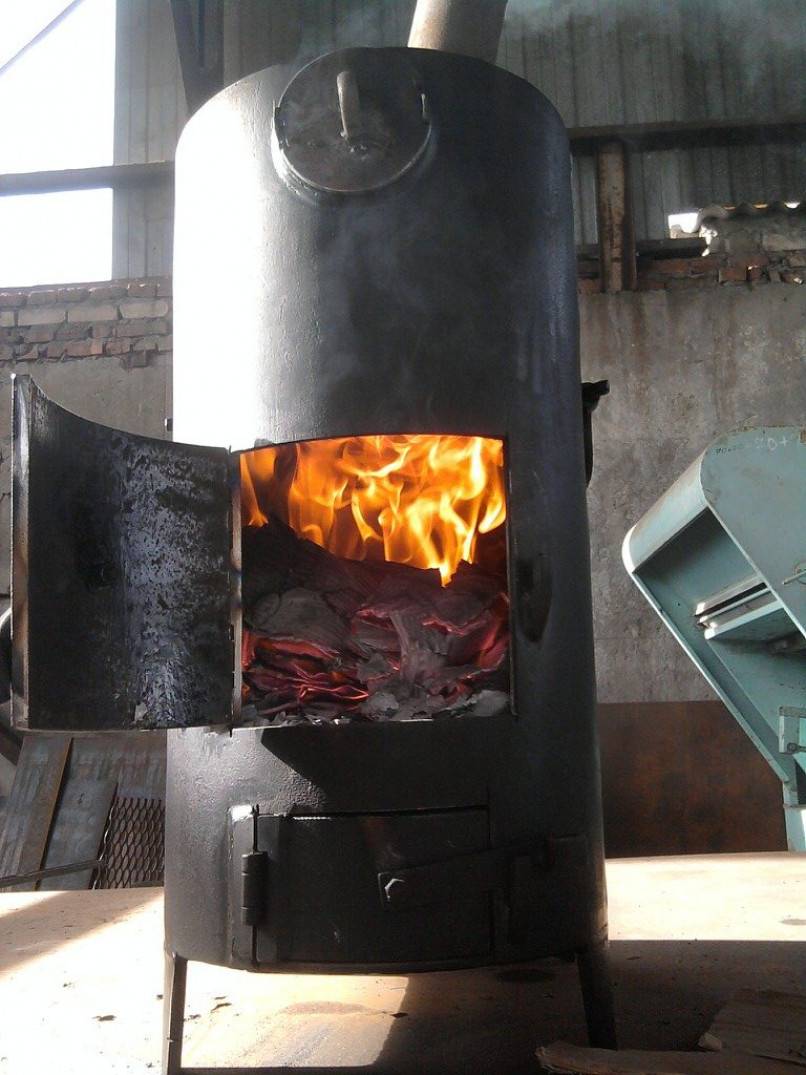

Буржуйкой в нашей стране называют особую конструкцию из металла, предназначенную для обогрева помещения. Изначально такая печка представляла собой металлический цилиндр на ножках с дверцей и патрубком для дымохода.

Что называют буржуйкой?

Название печки «буржуйка» произошло от слова «буржуй», которым в начале прошлого века в нашей стране называли зажиточных капиталистов. Печка тех времен была похожа на небольшой толстый бочонок, чем напоминала «толстое брюхо буржуя».

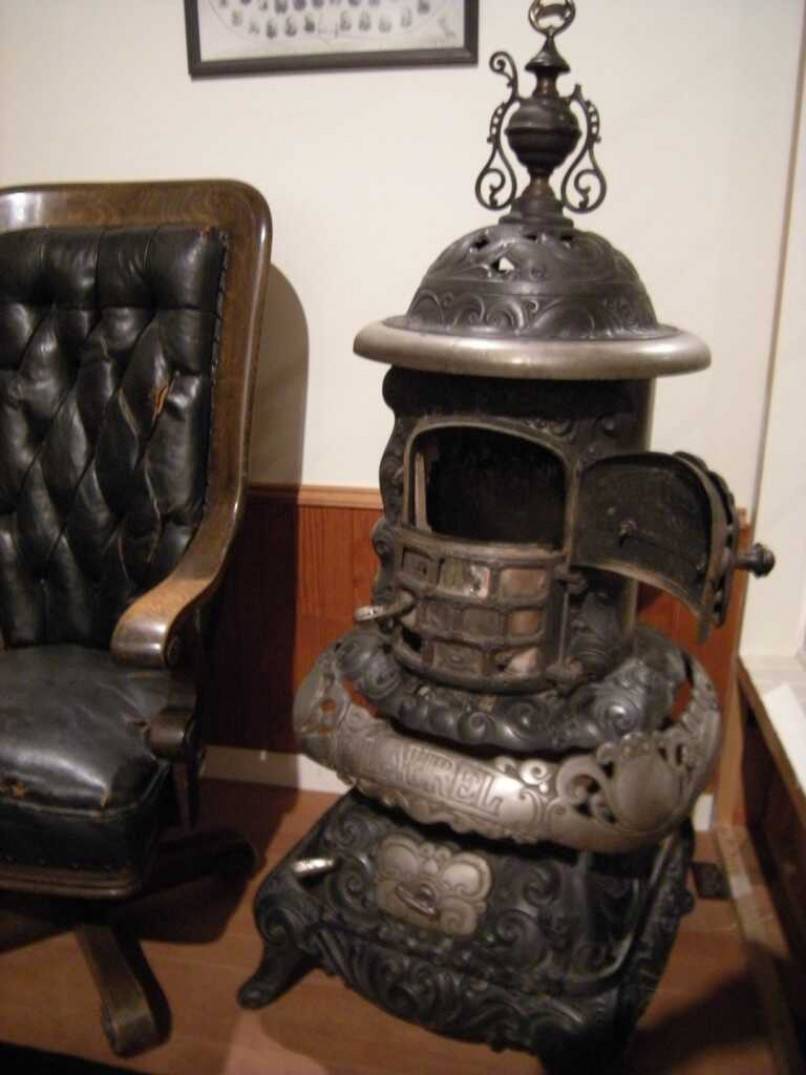

Буржуйка начала XX века

Примечание: В начале двадцатого века буржуйки были очень распространены у простых людей. До газификации и электрификации их устанавливали для обогрева помещения и в домах, и в квартирах. В настоящее время многие также имеют у себя на даче или в гараже печку-буржуйку.

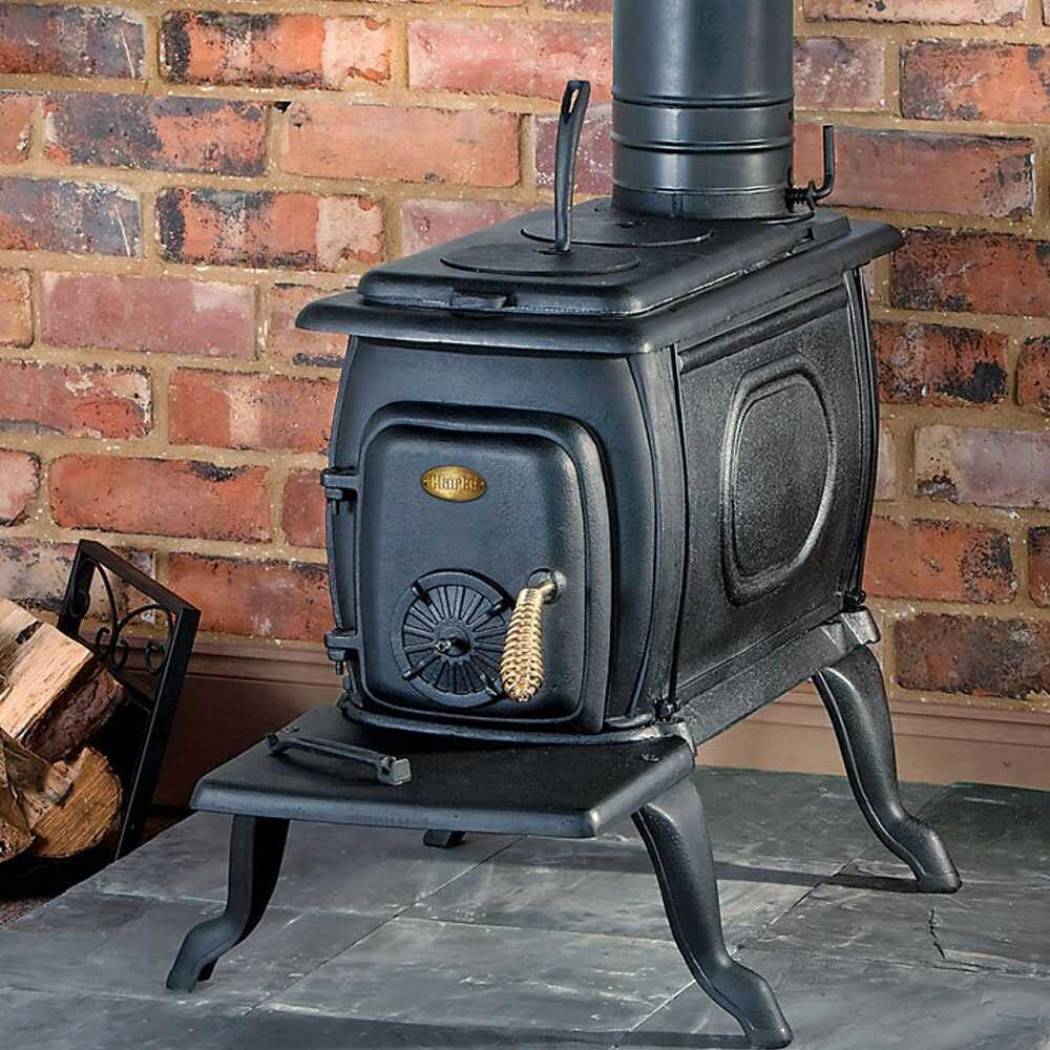

Устройство буржуйки

Такая печка имеет весьма простое строение. Современные печки изготавливают уже «доработанными». Многие модели имеют:

• специальный герметичный затвор, который позволяет избежать задымления;
• систему дожига дымовых газов – для увеличения КПД;
• стеклянная вставка на дверце – изготавливается из жаропрочного стекла. Данный элемент на функцию печки никак не влияет, но создает ощущение уюта.

Схема печки-буржуйки

Когда угасал огонь в печи, цилиндр мгновенно остывал. Поэтому требовалось постоянно подбрасывать в печь дрова для поддержания температуры. Сейчас печки данного типа изготавливают с теплообменником. Современная буржуйка может отопить помещение площадью около 50-60 кв.м.

Чем топить буржуйку?

В качестве топлива для данного вида печки можно использовать:

• дрова;
• уголь;
• опилки;
• пеллеты (Что такое пеллеты);
• брикеты (Топливные брикеты);
• солому;
• торф;
• бумагу (старые газеты и т.д.).

Отопление буржуйкой

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

   Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

   Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом. Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Электрическое отопление

Самым простым и сравнительно доступным методом является электрическое отопление, для обустройства которого достаточно приобрести соответствующее оборудование. Большое разнообразие вариантов, мобильность и компактность – основные преимущества. Однако затраты будут напрямую зависеть от установленных тарифов на электричество.

Перед обустройством электрического отопления необходимо выбрать наиболее подходящее устройство:

1. Электрический инвертор
2. Инфракрасный обогреватель
3. Тепловая пушка

Среди разновидностей электрического отопления наиболее эффективным является инвертор или «обогреватель». На рынке огромное множество моделей, которые устанавливаются на пол или вывешиваются на стену. Они достаточно компактны, но при этом весьма производительны.

Примерная стоимость электрического инвертора – от 10 тысяч рублей.

Компактным и эффективным решением является монтаж ИК-обогревателей – достаточно мощного и производительного устройства

Однако обращая внимание на быстрый обогрев помещения, с большими площадями они справится не в силах. Отрицательными сторонами также являются высокое потребление энергии и расценки на соответствующие установки

Узнайте подробнее о инфрокрасном отоплении

Средняя стоимость инфракрасного обогревателя – от 4 тысяч рублей.

Компактными, производительными и удобными считаются тепловые пушки, способные в максимально короткие сроки обогреть гаражное помещение. Они состоят из нагревателя и рассеивающего в окружающую среду тепло вентилятора. Однако для подключения подобного оборудования необходимо наличие однофазной сети с большим сечением прокладываемого провода или 3-х фазной сети (последняя является предпочтительней).

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

• Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
• Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
• Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
• Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
• Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

• Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
• Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
• Высокая температура корпуса – чревато ожогами;
• Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Преимущества конструкции

Несмотря на появление все более экономичных дровяных печей и котлов, старенькая буржуйка остается довольно востребованной, это объясняется ее достоинствами:

1. простое устройство. В печи нет высокотехнологичных узлов, потому любой желающий может изготовить ее самостоятельно,
2. низкая стоимость. Этот «плюс» проистекает из предыдущего достоинства,
3. непритязательность в эксплуатации. Топится буржуйка предельно просто, каких-либо тонкостей знать не нужно. Требуется только правильно подобрать объем закладки,
4. всеядность. Отопитель функционирует на любом топливе, включая отработанное машинное масло,
5. многофункциональность. Буржуйка может быть оснащена варочной конфоркой и водяным контуром, чем значительно повышается ее ценность для жилого помещения,
6. многорежимность. Кроме обычного функционала с прямым горением, правильно сконструированная печь способна работать в режиме тления (увеличивается длительность отопления на одной закладке),
7. эффективность. При всех этих достоинствах еще и неплохой КПД в 60%, если сборка выполнена с соблюдением изложенных ниже правил.

Бубафоня – наиболее популярная схема буржуйки длительного горения

Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.

Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.

Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

Принцип работы бубафони

Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

Конструкция и принцип действия

Отличительная черта конструкции буржуйки длительного горения в сравнении с обычной — две камеры сгорания, разделённые перегородкой. В первой (она является топливным приёмником) происходит медленное тление под малым притоком воздуха. В процессе него образуется уголь и несгоревшие пиролизные газы, которые под влиянием тяги поднимаются и догорают во второй камере с дополнительной подачей кислорода.

Несгоревшие газы, смешанные с воздухом, догорают с очень большой температурой, повышая этим КПД печки. Остающийся уголь тоже постепенно догорает, передавая тепло. Вместе эти процессы и образуют такую высокую теплоотдачу.

Буржуйка длительного горения не требует дополнительного вмешательства во время обогрева, так как работает без доступа кислорода

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

• береза;
• акация;
• осина:
• дуб;
• плодовые деревья;
• ольха.

Эти дрова горят долго и жарко.

Устройство буржуйки с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.

2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

1. К вершине печки, сооруженной из отслужившего газового баллона, приваривают патрубок. Внутренний диаметр патрубка должен быть равен наружному диаметру устанавливаемой в него трубы
2. Согласно проектным размерам собирают дымовой канал. В сборке используется труба 108 мм и угловой патрубок, составляющие в примере соединяются сваркой
3. На печку-буржуйку устанавливают собранный дымоход. Через отверстие в стене подключают наружную часть трубы и приваривают ее к основной

Наружную часть трубы собирают из отдельных звеньев, учитывая нормативную высоту. Труба должна быть минимум на 50 см выше кровли, расположенных рядом высоких построек или деревьев.

Шаг 1: Приваривание патрубка к вершине печки

Шаг 2: Сборка дымового канала

Шаг 3: Вывод дымохода буржуйки наружу

Шаг 4: Сооружение наружной части трубы

Среди материалов наиболее распространены следующие:

Помимо таких вариантов, рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Воздушный теплообменник

В случае, когда первичным теплообменником служит топка (стальные буржуйки, печи длительного горения — ПДГ, печи на отработанном масле — ПОМ), можно принять следующие меры для повышения эффективности «сухой» теплоотдачи.

Сквозные вертикальные и горизонтальные прямые каналы (трубы)

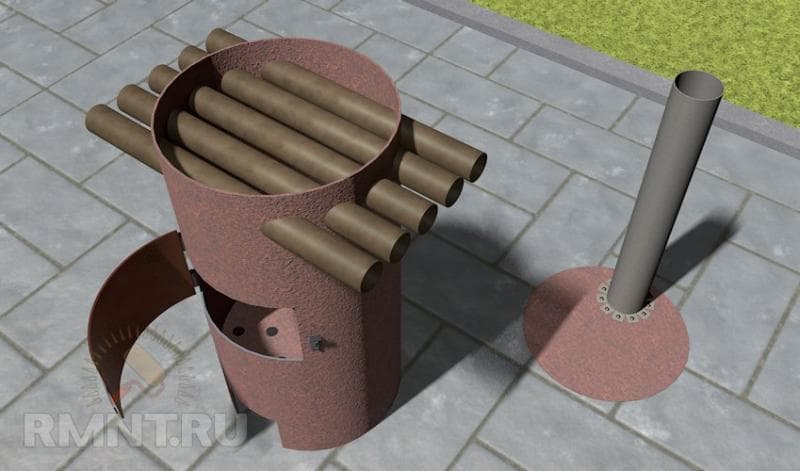

Стальные трубы навариваются прямо на топку. Лучше устанавливать их вертикально — это улучшит проходимость воздуха. Подходит при наличии подручного материала — обрезков труб (форма сечения не имеет значения). Диаметр 50–200 мм. Оригинальным решением топки будет сварить стенки из равных отрезков трубы.

Изогнутые и закруглённые каналы

Идеальный вариант — «обернуть» в 1–2 витка всю топку. Для этого потребуется навык и время, но эффект будет гораздо выше, чем от простых прямых каналов. Чем больше разница уровней забора и выхода воздуха, тем лучше будет работать канал. Если вывести забор на улицу, эффект будет максимальным, т. к. при разогретой топке за счёт разницы температур возникнет тяга, которая обеспечит постоянный поток в «автоматическом» режиме.

Лабиринты с переборками в ёмкости

Для реализации такого теплообменника нужно устроить на верхней стенке дополнительный стальной короб высотой около 100 мм и толстыми стенками. В этом коробе следует расположить стальные 5–8 мм переборки таким образом, чтобы получился «лабиринт». В начале и конце его должны располагаться входные отверстия под сечение воздуховода. Сверху «лабиринт» также накрывается крышкой. В этом варианте теплообменником служит пространство между стенкой топки и стенками короба. Такие теплообменники можно устроить и на боковых стенках стального реактора.

Сквозные каналы в реакторе, интегрированные в топку

Такие каналы закладываются в проект при создании печи, затем ввариваются в стенки. Они могут быть расположены рядом в верхней части топки. Диаметр от 50 мм.

В любом из видов ВТ используется явление конвекции*, однако в большинстве случаев из-за высокой температуры в реакторе естественного движения воздуха недостаточно и его нагнетают принудительно — вентиляторами. Этот способ ещё называют инжектирование.

* Конвекция — способ передачи тепла потоками или струями.

Инжектирование можно производить любым доступным способом — встраивая воздушный насос в канал или просто направляя его на теплообменник. «Сухие» теплообменники — самые простые и доступные устройства отопления.

Достоинства воздушных теплообменников:

1. Не требуется герметичность соединений.
2. Может работать без инжекторов.
3. Простота монтажа и доступность подручного материала.

Недостатки воздушных теплообменников (ТО):

1. Требуется значительный (от 100 мм) диаметр воздуховода.
2. Низкая теплоёмкость среды (воздуха).
3. Малая дальность переноса температуры.
