Монтаж металлопластиковых труб своими руками: технология соединения и монтирования

Технология установки металлопластиковых труб для водопровода

Монтаж труб из металлопластика выполняется при помощи компрессионных, прессующихся  пуш-фитингов. Давайте узнаем последовательность работ и в чем отличия.

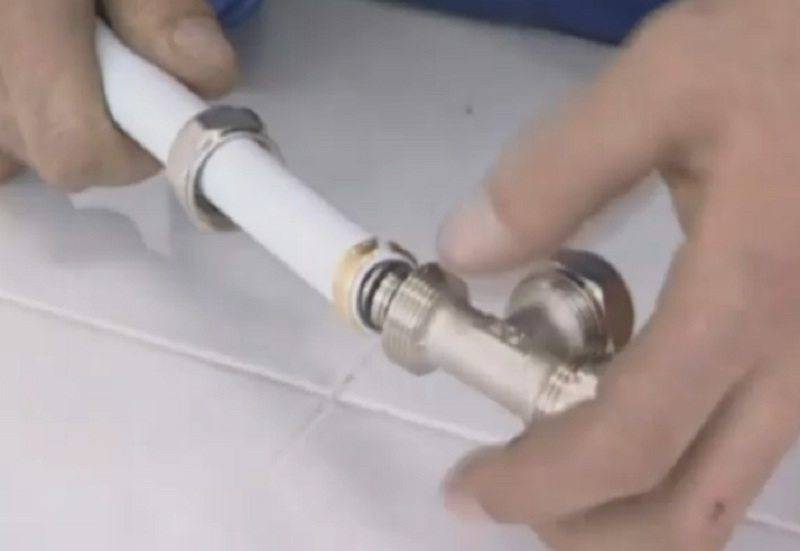

Установка металлопластиковых труб при помощи компрессионного фитинга:

1. При закручивании гайки таким способом, соединения получают за счет давления. Специальные инструменты не нужны. Чтобы выполнить соединение двух элементов, понадобятся 2 гаечных ключа: одним нужно затянуть гайку, а второй ключ в это время должен оказывать сопротивление.
2. При разводке монтаж производят к прибору потребления от коллектора, чтобы минимизировать лишние соединения.
3. Для герметичности и поддержания соединений, иногда возникает необходимость в протяжке. Чтобы этого избежать, необходимо пойти другим путем.

Установка металлопластиковых труб при помощи пушфитинга не требует дополнительных затрат на приобретение инструмента. В отдельный элемент пуш-фитинг нужно вставить до упора трубу, посмотреть в смотровое отверстие, чтобы она была вставлена до упора. После того, как вся магистраль будет выстроена, необходимо продвинуть клин фитинга и зажать, чтобы не допустить протечки. Такой способ считается самым легким и быстрым, потому что нет разъемов, не нужны специальные приспособления. Есть и недостатки: это высокая стоимость фитингов, после монтажа системы нужно выдержать паузу минимум 3 часа.

Как правильно выполнить монтаж таким способом, рекомендуем посмотреть это видео:

Установка металлопластиковых труб при помощи пресс фитинга:

1. Такие фитинги более прочный и долговечный материал. Согласно информации, предоставленной поставщиками материалов для монтажа систем водопровода, срок эксплуатации составляет порядка 50 лет. Требования: давление до 10 бар. Разводку таким способом выполнить гораздо легче и проще.
2. Но чтобы справиться с работами, понадобится специальное пресс-устройство. Машинка бывает ручной или гидравлической.
3. Как правильно выполнить работы по монтажу: отрезать ножницами отрезок трубы (угол – прямой), снять фаску специнструментом или разверткой, чтобы выполнить подгонку трубы для последующих работ.
4. Затем на торец отрезка надеть нержавеющую гильзу, вставить фасонную часть до упора в трубу, выполнить захват при помощи пресс-зажима (любым удобным способом: ручным или гидравликой).
5. Рукоятки пресса нужно свести до упора.

Теперь вы знаете способы монтажа труб и сможете применить полученные знания на практике. А мы рекомендуем посмотреть видеосоветы о том, каким способом выполнить монтаж металлопластиковых труб своими руками:

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
	Труборез — идеальное устройство для отсечения полипропилена.
	Шейвер — предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка — один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Как выполнить соединение пластиковых труб. Металлопластик, ПВХ, ППР, полиэтилен

Для начала давайте разберемся в путанице самых разных материалов. Ведь соединение пластиковых труб с металлическими требует элементарных знаний о том, из каких еще материалов делаются трубы.

Сейчас самые популярные трубы — это трубы из:

• полиэтилена (ПЭ)
• поливинилхлорида (ПВХ)
• полипропилена (ПП)
• из сшитого полиэтилена
• металлопластика (композитные).

Рассмотрим способы их соединения подробнее.

Как соединяются полипропиленовые трубы

Способов соединения всего существует 2:

Что такое фитинги? Это различные муфты, отводы (колена, повороты, уголки с резьбой), заглушки, переходы, тройники… В общем, это деталь для соединения труб.

Фитинги для полиэтиленовых труб

Основное их преимущество — для соединения труб не потребуются какие-либо сложные инструменты (единственное, что понадобится — обжимной ключ, да и он поставляется в комплекте с фитингами). Ручная сборка упрощает процесс монтажа, но уменьшает его скорость (если сравнивать со сваркой).

Способов сварки тоже два: встык и в раструб. При сварке встык концы труб равномерно прогреваются, оплавляются и соединяются торцами. Затем — охлаждение. При сварке раструбом концы труб соединяют при помощи полимерного фитинга.

Соединение металлопластиковых труб

Как это ни печально, соединение труб из металлопластика невозможно произвести с помощью сварки.

Единственный выход в данной ситуации — фитинги, причем не простые, а:

Обжимные восхваляют простоту монтажа.

Пуш-фитинги представляют целый ряд всяческих преимуществ на выбор:

• использование минимума инструментов (калибратор и резак)
• простота монтажа
• быстрота монтажа ( отрезал, откалибровал, вставил трубу, и готово)
• полное исключение ошибки при монтаже
• высокий показатель антикоррозийности
• их возможно разобрать и заменить отдельные части
• надежность уплотнений
• и (ну как же без этого!) экологичность.

Соединение металлопластиковых труб

Оно тоже производится с помощью фитингов, но, есть и одна «фишка» — сварка или так называемая пайка ПВД И ПНД труб. Ее суть — в склеивании элементов под воздействием высоких температур. При полном соответствии технологии получается соединение, которое почти в восемь раз превосходит по прочности поверхность самих труб.

Но для ее проведения необходимо обеспечить несколько условий: достаточное свободное пространство в зоне монтажа пластиковых труб своими руками, одинаковую толщину стенок и марку обеих труб, и, кроме того, у нее есть ограничения в применении: подвижность одной из плетей.

При невозможности проведения такой сварки, можно использовать и электромуфтовую. Особенно она помогает при маленькой площади помещения, в которой нужно провести сварку пластиковых труб. Кроме того, муфты дают возможность соединять как тонкостенные трубы, так и те, у которых толщина стен разная.

Поливинилхлоридные трубы

Они оборудованы специальным раструбом, очень помогающим в монтаже.

Соединение труб ПВХ обычно производится с помощью склеивания.

Вкратце монтаж труб ПВХ выглядит так:

Монтаж системы трубопровода из поливинилхлорида с помощью клея

1. Наружный конец одной трубы и внутреннюю поверхность раструба другой обтачивают шлифовальной шкуркой — для придания им шероховатости, и, как следствие, лучшего сцепления.
2. Обработанные края обезжиривают метиленхлоридом.
3. Наносят клей на всю длину откалиброванного конца трубы и 2/3 длины раструба. Чаще всего применяется клей ГИПК-127, его наносят, очень быстро размазывая равномерным слоем по поверхности мягкими кистями шириной три-четыре сантиметра.
4. На оба соединяемых элемента быстро вводят трубу в муфту (раструб) до упора, затем поворачивают на четверть оборота. На обезжиривание, намазывание клея и соединение трубы должно уйти не более трех минут.
5. Соединяемые элементы прижимают и держат в этом состоянии не меньше минуты. Если все сделано правильно, при склеивании появляется тонкий выдавленный валик клея.

Для полного и равномерного склеивания потребуется несколько часов.

При ошибке, допущенной в процессе монтажа разбирать соединение следует только в первые 5-10 секунд. После этого все поверхности сразу надо очистить обезжиривателем.

Монтаж и ремонт конструкции

Если планируется выполнять прокладку трубопровода с помощью обжимных пресс-фитингов своими руками, необходимо установить в трубу штуцер соединителя, с наружной стороны (над гильзой) располагают пресс-клещи. После этого достаточно будет прижать ручки инструмента.

Монтаж компрессионных фитингов (разъемных) выполняется с помощью набора соединительных элементов. Сначала на трубу устанавливают накидную гайку, затем — обрезное кольцо, после чего выполняется соединение с фитингом. На последнем этапе гайка затягивается до упора. Чтобы повысить надежность соединения, используется ФУМ-лента. Материал накладывают на резьбу накидной гайки перед тем, как затянуть ее.

Такой способ подходит для монтажа труб из металлопластика на участках, где планируется выполнять обслуживание. В этом случае ремонт коммуникаций возможен, в отличие от метода, который реализуется путем пайки. Чтобы соединить изделия таким способом, достаточно установить трубу в паяльник (выбирают отверстие подходящего диаметра). По аналогичному принципу прогревают внутреннюю поверхность фитинга. Затем изделия стыкуют и удерживают в течение нескольких минут. При этом образуется неразъемное соединение. Если требуется выполнить ремонт, данный участок срезается.

Важные нюансы монтажа

Помимо правил соединения труб с помощью фитингов, существует еще несколько важных моментов, которые необходимо учитывать при прокладке трубопровода:

производить сборку и установку следует при температуре окружающего воздуха не менее 10 градусов выше нуля. Если транспортировка материалов до места назначения осуществлялась в холодное время года, то необходимо сначала дать трубам полежать где-нибудь в тепле на протяжении, как минимум, суток, при установке фитингов для соединения отрезков нужно следить за тем, чтобы труба не сдавливалась, во время планирования учтите, что в местах расположения соединительных элементов диаметр трубы станет чуть меньше, а значит, уменьшится ее пропускная способность. Если конечный показатель не будет соответствовать рабочему давлению водопровода, то вашу конструкцию просто разорвет, или же ее работоспособность будет намного меньше ожидаемой

Поэтому рассчитывать диаметр труб нужно по тем участкам, которые будут сжаты во время соединения, не менее важно правильно закрепить трубопровод на стенах. Это делается с помощью специальных хомутов и клипс

Разница между ними в том, что хомуты фиксируют конструкцию в определенной точке и впоследствии не дают ей возможности как-либо смещаться. Клипсы же позволяют двигать трубу вдоль оси. Если вы планируете делать водопровод скрытым в стене, то следует заранее проделать предназначенные для этого каналы — штробы. При штроблении стены обязательно сверяйтесь с начерченным в начале работ планом, чтобы разместить трассы именно так, как нужно,

после того как все части трубопровода соединены и закреплены на стенах, к выходам подсоединяется предусмотренное сантехническое оборудование: смесители, бытовые приборы и прочее. Если какой-то из выходов в первое время будет пустовать (например, ваша стиральная машина до вас еще не доехала), следует закрыть его специальной заглушкой, завершающим этапом является тестирование работоспособности системы

При этом важно проверить этот момент не только при обычном рабочем давлении водопровода, но и во время так называемого гидравлического удара. Для этого необходимо обеспечить показатель давления в трубе вдвое выше нормы, если вы планируете сделать трубопровод комбинированным — то есть одна часть будет из металлопластика, а другая из пластика, то соединять друг с другом отрезки из разных материалов требуется с помощью двух фитингов

Дело в том, что полипропилен, в отличие от металлопластика, поддается сварке. Собственно, установка трубопровода из одного только пластика происходит с помощью именно этого метода. С металлопластиком же этот фокус не пройдет. Поэтому делается так: к полипропилену приваривается один фитинг, на металлопластик обычным способом устанавливается другой, затем эти элементы соединяются друг с другом. Тем самым, мы получаем нормальный крепкий стык с учетом потребностей обоих материалов.

Монтаж металлопластиковых труб

Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов — компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.

Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.

Монтаж с помощью компрессионных фитингов

Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:

• штуцера (металлического либо латунного корпуса);
• обжимного кольца;
• накидной гайки.

Для установки данного фитинга не требуется специальный инструмент — накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.

Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).

Компрессионный фитинг

Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.

Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:

• ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
• мелкозернистая наждачная бумага, напильник;
• калибратор.

Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:

1. Труба распрямляется, вымеривается и отмечается требуемое место среза.
2. По предварительной разметке труба обрезается под прямым углом.
3. С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
4. На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
5. Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.

При затяжке фитинга важно не переусердствовать — после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения

Монтаж с помощью прессовых фитингов

Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.

Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.

Пресс-фитинг

Технология монтажа металлопластиковых трубопроводов следующая:

1. Труба размечается и нарезается под прямым углом на участки требуемой длины.
2. Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
3. Калибратором устраняется овальность, возникшая при нарезке.
4. Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
5. С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.

Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.

Монтаж металлопластиковых труб

Выбор инструмента для монтажа металлопластиковых труб своими руками зависит от используемого вами способа соединения.  Для стыковки применяются фитинги, которые бывают трех видов:

• резьбовые;
• компрессионные;
• пресс-фитинги.

Соединение посредством пресс-фитингов требует применения специального инструмента — пресс-клещей, приобретать которые для однократного использования нерационально. Оптимальный способ монтажа системы своими руками — компрессионные фитинги, для работы с которыми вам потребуется гаечный ключ, напильник, ножницы для резки труб и рулетка.

Стыковка компрессионными фитингами выполняется по следующему алгоритму:

1. Обрезаем трубу и напильником зачищаем место среза от заусениц. Если ножницы погнули трубу нужно устранить овал калибратором.
2. Одеваем на трубу обжимную гайку и разрезное кольцо (устанавливается на расстоянии 1 см от торца).
3. До упора насаживаем трубу на штуцер фитинга.
4. Фиксируем, затягивая обжимную гайку ключом.

В процессе затяжки важно не переусердствовать, лучше дотянуть соединение на этапе проверки водопровода на предмет протечек. О том, что усилия больше прикладывать не нужно свидетельствует характерный треск трущейся о пластик гайки

Фиксация водопровода на стенах выполняется посредством зажимных клипс, подобранных в соответствии с диаметром линии. При укладке водопровода под горячую воду необходимо использовать скользящие клипсы, поскольку при жесткой фиксации возможно увеличение продольного напряжения в системе из-за линейного расширения, что может привести к деформации.

Расстояние между креплениями трубы на стене зависит от температурного режима водопровода и его диаметра. В системах диаметром 20 мм при циркуляции горячей воды температурой 40-60 градусов шаг фиксаторов — 65 см, при подаче холодной воды — 80 см.

Блиц-советы

1. Работы по проведению монтажных работ можно провести самостоятельно, главное не торопиться, и если требуется произвести какое-либо действие впервые, например, сгибание, то лучше сначала потренироваться на каком-нибудь ненужном отрезке материала.
2. Все работы необходимо проводить только при отключённой подаче воды от стояка.
3. Не бойтесь использовать при проведении ремонтных работ современные материалы. Пластик, который используется в строительных материалах, если не нагревать выше определённых температур, не выделяет вредных веществ. Конечно, это справедливо только в отношении сертифицированной продукции, приобретённой в специализированных торговых точках.

Технические характеристики

Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров. Наиболее часто используются в бытовом применении 16 или 20 миллиметровые изделия.

Толщина стенок в зависимости от ее размера составляет от двух до трех с половиной миллиметров. Выпускаются они обычно в рулонах по 50 или 100 метров.

Достоинства

• Гибкость – важнейшее достоинство металлопластиковых труб, с использованием специального инструмента можно достичь радиуса в пять сантиметров, полностью повторив форму угла без разрыва трубы и применения фитинга. Сложные формы радиусом от пятнадцати сантиметров легко изгибаются руками. Это позволяет максимально облегчить монтаж системы.
• Легкость. Стометровый рулон легко может поднять своими руками один человек.
• Ее прочность превышает прочность в местах соединений.
• Можно практически не опасаться протечек на непрерывных участках.
• Благодаря многослойной конструкции достигнута значительная износостойкость. Срок службы водопровода составляет более 50 лет.
• Они не поражаются ржавчиной, появлению же осадочных отложений препятствует гладкая внутренняя поверхность.
• Если при длительной эксплуатации водопровода такие отложения появились, то они достаточно легко могут быть удалены.
• Внешний вид намного привлекательнее, чем у металлических.

Недостатки

• Металлопластиковые изделия нельзя применять вне помещений, а также допускать длительное попадание на них солнечных лучей, так как они боятся ультрафиолетового излучения.
• Прочность и термостойкость безусловно ниже, чем у металлических.
• Не могут служить в качестве заземляющего устройства, при этом накапливают статическое электричество, которое не может быть сброшено, поскольку металлические части изолированы в местах соединения.
• Требуют регулярного обслуживания (подтяжки) компрессионных фитингов.

Ремонт

Металлопластиковые фитинговые соединения канализационных труб периодически нуждаются в ремонте. Даже если Вы проделали все операции правильно, через несколько лет соединения могут ослабнуть от воздействия разницы температур, давления, просто от времени.

Поскольку сама труба монолитна, значит, ремонт металлопластиковых труб производится в местах их соединения – фитингах.

Устройство фитинга

Самое первое, что нужно сделать, просто подтянуть место соединения. Делать это нужно аккуратно. Если течь не перестает, тогда придется разобрать соединение.

Возможные причины протечки:

1. Повреждены резиновые уплотнительные кольца. Их необходимо заменить.
2. Не ровный срез у трубы. Выровняйте и откалибруйте срез.
3. Лопнул латунный корпус фитинга. Замените фитинг целиком.

Стоит сказать, что металлопластиковые трубы выпускают не только для горячего и холодного водоснабжения. Также есть трубы для отопления и канализации. Эти виды металлопластиковых труб отличаются тем, что содержат внутри не пищевой полиэтилен, а технический пластик. Поэтому и стоимость такой трубы гораздо ниже.

Если Вы все же хотите сделать трубопровод не обслуживаемым, тогда необходимо использовать не компрессионный фитинг, рассмотренный нами в статье, а пресс-фитинг.

Такая сборка трубопровода подразумевает создание неразборных соединений трубы с помощью специальных пресс-машин. Покупать это дорогостоящее оборудование раби монтажа нескольких метров трубы не имеет смысла, поэтому лучше воспользоваться в таком случае услугами профессионалов. И можно заливать трубу с бетон.  В этом случае вопрос «как отремонтировать металлопластиковую трубу» отпадает сам собой.

Предыдущая запись Металлопластиковые трубы: как выбрать, установить и подобрать фитинги
Следующая запись Как делается сварка медных труб. Свойства материала, инструмент, очередность

Этапы монтажа

Нужно заметить, что технология монтажа металлопластиковых труб не является особенно сложной, однако, все операции следует выполнять предельно четко и аккуратно. Разберемся, как монтировать трубопроводы из металлопластика.

Как резать трубы?

Резать трубы необходимо специальными ножницами – труборезом. Сами по себе трубы металлопластиковые – материал довольно мягкий. Поэтому при использовании неподходящего инструмента или неаккуратных действиях конец трубы можно просто сплющить.

Поэтому не рекомендуется для резки использовать нож, даже очень острый. Если нет возможности использовать специальные приспособления (труборезы), то можно воспользоваться ножовкой по металлу.

Но если при выполнении резки труборезом срез получается практически идеальным, то при работе с ножовкой придется дополнительно обработать срез. Потребуется удалить заусеницы и задиры, а также выровнять сечение, если в процессе резки оно было деформировано.

Но даже если постараться выровнять сплющенный конец трубы, то обжиматься она все равно будет гораздо хуже, чем неповрежденная, а это приведет к увеличению риска протечек. Поэтому все же лучше обзавестись труборезами, тем более что этот инструмент стоит не слишком дорого. Процесс резки осуществляется так:

• Легким нажимом трубореза производится прорез на половину диаметра трубы.
• Далее, аккуратно проворачивая труборез по кругу, следует прорезать трубу до конца.

При использовании такой технологии срез трубы получится ровным и не смятым.

Устройство фитинга

Как уже упоминалось, трубопроводы монтируются с использованием фитингов. Чтобы произвести качественное соединение трубы с фитингом, нужно знать устройство последнего. Компрессионный фитинг состоит из следующих частей:

Корпус. С одной стороны он имеет штуцер для вставки в трубу, а с другой – резьбовое или цанговое соединение.

• Обжимная гайка.
• Конусное (или прямое с фасками) обжимное кольцо.

Принцип соединения прост: при затягивании гайки обжимное кольцо сдавливает трубу, плотно прижимая ее к штуцеру фитинга.

Соединение фитинга с трубой

Установка фитинга при соединении металлопластиковых труб проводится так:

• На трубу следует надеть обжимную гайку.
• Далее на трубу надевается обжимное кольцо. Если оно прямое, то направление не имеет значение, при использовании конусного кольца, деталь надевают узкой стороной на трубу.
• Поскольку внутренний диаметр трубы несколько меньше диаметра штуцера фитинга, необходимо произвести калибровку конца трубы. Калибр погружается в трубу на пару сантиметров и аккуратно проворачивается в ту и другую сторону.
• Штуцер фитинга вводится в трубу. Чтобы легче осуществить соединение, можно слегка смочить его водой. Штуцер должен войти в трубу до упора. Если срез трубы был сделан правильно, то зазора между трубой и упором фитинга не будет.

Как согнуть трубу?

Трубы из металлопластика часто используют для создания систем теплых полов. Применяют разные способы укладки металлопластиковых труб, их можно уложить по спирали или «змейкой». Но, в любом случае, трубы придется изогнуть. Сделать это можно разными способами:

• Использование трубогиба. Это специальное приспособление, позволяющее создавать необходимый радиус изгиба металлопластиковой трубы. Может быть ручным или гидравлическим. Однако для выполнения разового ремонта приобретать оборудование невыгодно.
• При помощи жесткой пружины. Произвести изгиб трубы можно при помощи жесткой пружины. Для этого к одному из концов пружины следует прикрепить проволоку, чтобы ее потом можно было извлечь из трубы. Пружина вставляется в трубу до места сгиба. Середина пружины должна находиться по центру сгиба. Далее следует плавно изогнуть трубу, упирая ее в колено. Закончив операцию, пружину извлекают, потянув за проволоку.
• При помощи песка. Набить трубу сухим, просеянным песком. Концы трубы закрыть заглушками. Закрепить подготовленную трубу в тисках. Намеченное место сгиба нагревают, используя строительный фен или паяльную лампу. Трубу изгибают под нужным углом, после чего, извлекают заглушки и высыпают песок.

Ремонт металлопластикового соединения

Фитинговые металлопластиковые соединения труб канализации периодически требуют ремонта. Даже когда вы правильно выполнили все операции, спустя пару лет соединения могут ослабиться из-за действия разных температур, давления воды или просто от «старости». Так как непосредственно труба монолитна, то это означает, что ремонт труб должен производиться только в местах их крепления – фитингах.

Самое первое, что для начала необходимо выполнить, это просто подтянуть место крепления фитинга. Сделать это надо очень аккуратно. Если течь все равно после этого продолжает идти, то нужно будет разобрать соединение. Вероятные причины появления течи:

• Лопнул металлический корпус фитинга. Поменяйте полностью фитинг.
• Кривой срез у трубы. Сделайте ровным и откалибруйте срез.
• Деформированы резиновые уплотнители. Их нужно поменять.

Нужно отметить, что металлопластиковые трубы изготавливают не только для холодного и горячего водоснабжения. Также существуют трубы для канализации и отопления. Эти разновидности металлопластиковых изделий отличаются тем, что имеют внутри конструкцию не из пищевого полиэтилена, а используется технический пластик. Потому и цена этой трубы намного ниже.

https://youtube.com/watch?v=3NQ6eyjoFqk
