Дымосос для котла бытовой – установка вентилятора своими руками

Назначение и устройство

Дутьевые вентиляторы устанавливаются на конечных точках дымоходов и способствуют выводу продуктов горения путем создания сильного разрежения, вытягивающего дым и прочие газы из системы топки и дымовой трубы. Условия работы дымососа отличаются высокими температурными нагрузками, контакт с продуктами горения способствует быстрому износу, усталости металла. Конструкция дымососа должна соответствовать уровню нагрузок и обеспечивать эффективное функционирование в течение всего срока службы.

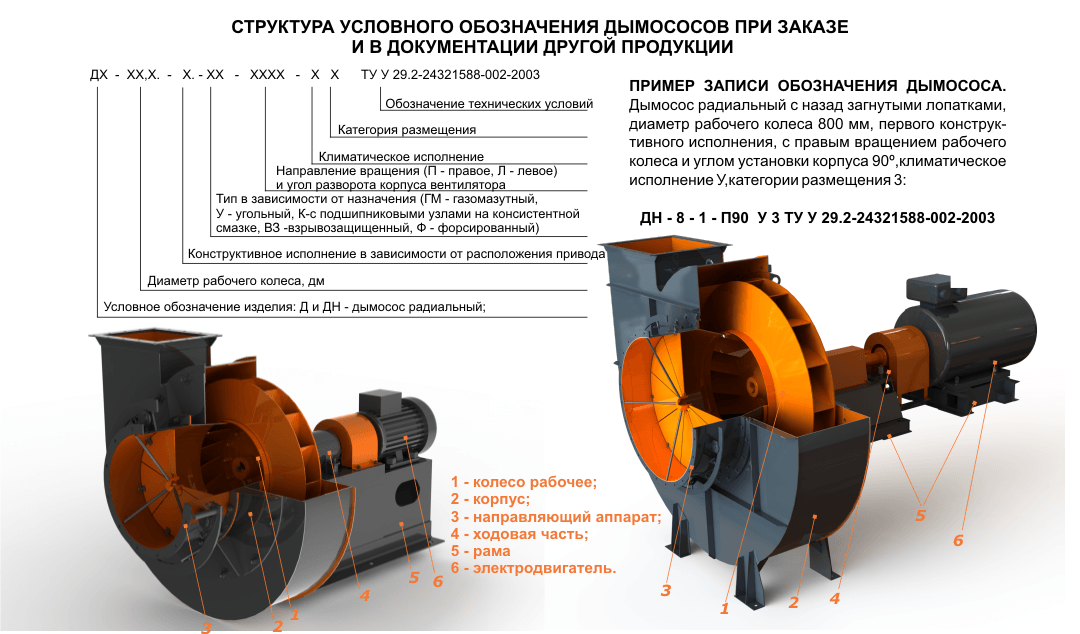

Состав конструкции включает в себя:

• вентилятор в жаростойком исполнении (из нержавеющей, легированной или, реже, из углеродистой стали)
• направляющий аппарат, установленный на стороне всасывания и организующий правильное направление потока
• всасывающая воронка, соединяющая направляющий аппарат с входным отверстием вентилятора
• электродвигатель

Корпус дымососа, независимо от материала изготовления, покрывается защитным полимерным покрытием. Оно увеличивает срок службы деталей, способствует снижению тепловой коррозии материалов. Направление наклона лопаток рабочего колеса используется как прямое, так и обратное. Первый вариант чаще всего применяется на небольших котлах с относительно мягкими режимами работы, второй вариант используется на мощных установках с высокими температурами исходящих газов.

Для использования в качестве дымососов могут быть применены не только радиальные, но и осевые устройства. Имеются проточные конструкции, которые размещаются на выходе из котла. Они не полностью расположены в канале, а только часть рабочего колеса, увеличивающая тягу. Такие конструкции не являются полноценными дымососами, но как усилители тяги они вполне эффективны. Наилучшим вариантом является установка специализированного устройства центробежного типа, дающего максимальный эффект.

Особенности выбора

К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.

• дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
• для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
• дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.

Выбирать дымосос нужно в зависимости от котельного оборудования

Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.

Самодельный дымосос — Отопление частного дома

Для эффективной работы бытовых отопительных установок и оптимизации процесса горения твердого топлива, воздух в камеру сжигания стали подавать принудительно с помощью вентилятора – нагнетателя. Еще более рациональное решение – использовать дымосос для твердотопливного котла или оба способа одновременно.

Что дает внедрение тягового вентилятора?

В действительности эти технические решения далеко не новы. В промышленных теплосиловых установках давно используются тяговые и дутьевые машины. Ведь при больших объемах сжигаемого топлива эффективность этого процесса играет огромную роль. Можно сказать, что дымососы для бытовых твердотопливных котлов перекочевали туда из промышленного оборудования относительно недавно, это связано с массовым повышением спроса на этот вид отопителей. Применение вентилятора тяги в котлах на твердом топливе дает следующие преимущества:

• Повышение эффективности работы агрегата в целом благодаря управляемому сжиганию топлива.
• Более точная регулировка температуры теплоносителя за счет регулирования интенсивности горения.
•  Возможность устойчивой работы отопительной установки в условиях, когда имеется плохая тяга дымохода.
•  Исключение попадания дыма в помещение топочной при открывании любой дверцы топки.

В отличие от дутьевых машин дымососы для бытовых котлов располагаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они представляют собой вентилятор, рабочая часть которого защищена от воздействия высокой температуры (до 250ºС) и мелких летучих включений, содержащихся в продуктах горения.

По предназначению тяговые машины схожи с дутьевыми, отличие в том, что первые обеспечивают разрежение в топке, оно требуется для нормального функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для различных модификаций. Дутьевые же вентиляторы создают в топке повышенное давление, а разрежение должен создать дымоход для твердотопливного котла. По разным причинам это не всегда возможно, а устройство новой трубы для выброса продуктов сжигания может оказаться делом весьма затратным.

Также существенные удобства создает действие тяговой машины для подкладывания др

Дымовой вентилятор

Вытяжной вентилятор для дымохода – это термоустойчивое электрическое устройство. Его монтируют непосредственно на дымоход, чтобы увеличить тягу в дымоходной трубе

Важно не перепутать вентилятор для дымохода с вентилятором для камина, который нужен для подачи воздуха для поддержания горения. Здесь принцип работы другой. Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу

Для полноценной работы вентилятора потребуется питание от сети 220В

Если сказать просто, то дымоходный вентилятор – это электрический мотор с лопастями, позволяющими принудительно вытягивать дым из трубы и направлять его на улицу. Для полноценной работы вентилятора потребуется питание от сети 220В.

По сути, вентилятор в дымоход для улучшения тяги чем-то напоминает дефлектор, только для его работы совершенно не требуется ветровая сила. Он работает постоянно, отлично справляясь со своей задачей. К тому же в продаже можно найти экономные модели. Они работают в двух режимах: когда на улице сильный ветер, то вращение происходит естественным путем, без применения электричества. А в безветренную погоду запускается электрический мотор. Это идеальное решение для дымохода.

Поддувало для котла: зачем устанавливать поддув

Установка поддува для котла необходима для того чтобы создать принудительную тягу. Благодаря такой установке нужное количество воздуха будет поддаваться в камеру непрерывно.

Благодаря поддувалу для котла можно ускорить процесс горения

Для чего же еще нужно поддувало:

1. Если будет недостаточно воздуха, то полноценная работа котла может нарушиться. Топливо перестанет сгорать в полной мере, а дымоход станет чаще засоряться. Это приведет к дополнительным растратам на чистку.
2. Если топливо будет сгорать не полностью, то изоляционные материалы начнут прогорать, а их регулярная замена или ремонт приведут к тому, что эксплуатация приобретет повышенную стоимость.
3. Из-за того что тяга снизится помещение начнет насыщаться дымом. Это приведет к тому, что владельцу нужно будет устанавливать дополнительную вентиляцию.

Именно по этим причинам лучше изначально приобрести поддув, потратив на это определенную сумму один раз, а произвести монтаж вы сможете своими руками самостоятельно.

Как устанавливать?

Монтаж вентилятора на камин достаточно прост и особых теоретических знаний не требует. Первым делом следует рассчитать направленность воздушных потоков. Данная информация имеется на упаковке с прибором, либо в инструкции к нему.

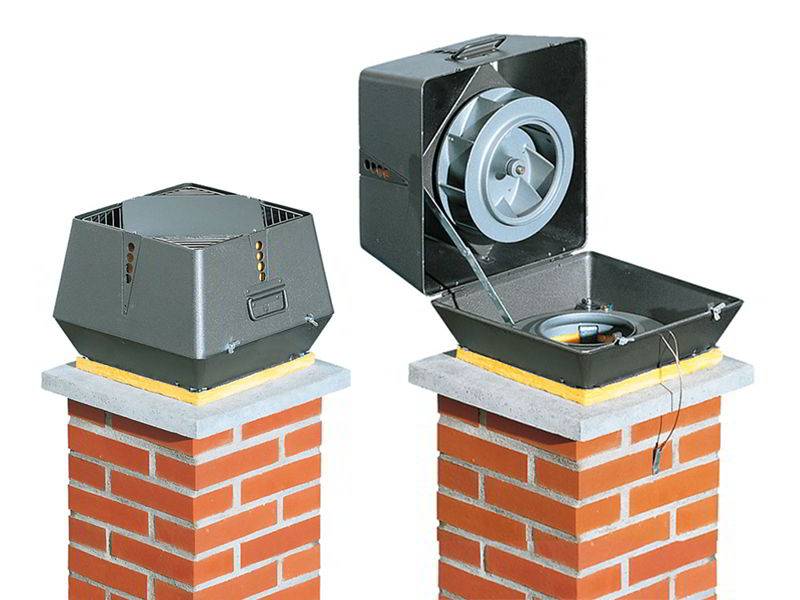

Монтаж производится сверху на устье дымоотводной трубы. Учтите, на кирпичные дымоотводные трубы монтировать устройство проще, чем на дымоотводы из нержавеющей стали. Также следует задуматься над системой подачи электроэнергии к дымососу и правильно расположить провод с включателем и переключателем режимов скорости.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

А для чего делать вентканал, если есть печка, через трубу постоянно удаляется воздух, когда печка топится удаляется очень много воздуха совместно с дымовыми газами. Когда печку истопили, горячую зону перекрыть, а в комнату заслонку рекомендую открыть и не закрывать, можно только регулировать щелью количество удаляемого воздуха. Чем больше разница температур между внутренним и наружным воздухом, тем меньше должна быть щель для удаления воздуха через трубу.

В периоды, когда топить печь нет необходимости, удаление воздуха через трубу может сойти на нет, для этих периодов считаю целесообразным установить каминный, дымовой вентилятор, который будет удалять воздух всегда. Вентилятор установить сверху трубы, вместо защиты от дождя. Возможно использовать этот вентилятор и при затапливании печи, когда тяга еще недостаточна и некоторое количество дыма может попасть в комнату из печи. При работе вентилятора, этого явления не будет. Вентилятор возможно установить с регулятором оборотов.

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Нужен или нет дымосос для бытовой печи?

В подавляющем большинстве бытовые котлы и печи рассчитаны на работу с дымоходами с естественной тягой. Подключение их к дымоходу с повышенным разрежением может привести к резкому увеличению расхода топлива. Вряд ли об этом «мечтает» владелец печи, покупая для нее дымомос.

Дело в том, что в правильно работающей камере сгорания топливо находится ровно столько времени, сколько потребуется для его полного сгорания. Из-за тяги в дымоходе часть топлива сгорает не полностью, образуя СО.+

Поэтому конструкторы стараются задержать дымовые газы в топке, снижая тягу в трубе, и обеспечить максимально полную выработку тепла. Если тяга слишком сильная в трубу устремятся не только дымовые газы, но и не полностью сгоревшее топливо. КПД котла при этом снизится, а ведь устанавливая дымосос, все рассчитывают, напротив, на повышение КПД. Но это совсем не так.

Процесс особенно опасен при сжигании газа. Слишком высок риск при повышенной тяге выбрасывать напрямую в трубу голубое топливо. Но и при сжигании угля и дров собственника дымососа могут поджидать неприятности: при излишнем разрежении в атмосферу устремятся частички не сгоревшего топлива, забивая лопасти прибора и создавая угрозу возгорания прилегающей к дому  территории.

Поэтому устанавливать дымосос на трубу, если это не рекомендовано в инструкции к котлу или печи, не нужно.

Другое дело, если производители теплотехнического оборудования рекомендуют использовать тягодутьевое устройство для эффективной работы. В этом случае котлы и печи в обязательном порядке обеспечиваются надежной системой автоматического контроля, блокирующей работу устройства при снижении тяги в дымоходе ниже номинального значения. Это нужно на случай выхода вентилятора из строя.

Для бытового использования применяют дымососы упрощенной конструкции, создающие разрежение в дымоходе, благодаря которому продукты сгорания устремляются в дымовую трубу, а затем сбрасываются в атмосферу.

Что делать, если очень хочется установить дымосос?

Увы, стремление хоть как-нибудь усовершенствовать свою отопительную систему, а еще лучше сделать все своими руками, присуще многим нашим согражданам.

Если вы понимаете, что дымосос совсем не безобидное устройство, но все же хотите его установить, используйте его только для твердотопливных агрегатов и только в момент розжига пламени. Как только горение топлива становится устойчивым, дымосос сразу же необходимо отключить.+

Если в вашем дымоходе постоянно плохая тяга, но котел или печь предназначены для использования с дымоходом на естественной тяге, не пытайтесь исправить положение с помощью тягового вентилятора. Займитесь лучше ремонтом дымохода.

Технические характеристики и расчет параметров

Конструкция любого дымососа для бытовых твердотопливных котлов выглядит примерно так:

• Корпус или кожух для крыльчатки, изготовленный из жаропрочной стали толщиной не менее 1,5-2 мм;
• Электродвигатель переменного тока, обычно располагается снаружи корпуса. Такое размещение гарантирует его стабильную работу, тогда как моторы, установленные в самом дымоходе, быстрее выходят из строя;
• Вал, соединяющий крыльчатку с двигателем. Устанавливается на подшипники и может иметь герметичные уплотнения, чтобы исключить утечку дыма;
• Подводящие и нагнетательные патрубки и заслонки на выходе;
• Специальный бункер, в котором будет оседать зола и крупные несгоревшие частицы топлива;
• Крыльчатка или рабочее колесо – главный элемент циркуляционного насоса, изготовлено из легированной стали. Выдерживает температуру 250-3000С и агрессивную среду горячих выхлопных газов. Должно быть хорошо отбалансировано и обладать высокой производительностью. Встречаются лопастные и центробежные крыльчатки.

Дымосос на твердотопливный котел обладает следующими параметрами:

• мощность электродвигателя,
• производительность (кубометры в час),
• создаваемое давление.

Все эти характеристики можно узнать из руководства по эксплуатации для конкретной модели.

Для правильного расчета вытяжки нам потребуется также знать расход топлива в час, сечение каналов газовоздушного тракта и количество воздуха для его полного сгорания. Вычисляются по формулам такие показатели:

• Действительный объем продуктов сгорания, проходящий через дымоход;
• Максимальное давление, развивающее устройством с учетом высоты дымовой трубы;
• Мощность электродвигателя>;

Эти данные можно взять в справочниках или СНиП, а также каталогах продаваемого оборудования.

Желательно приобретать дымосос с запасом по всем показателям.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
3. Плюс — мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час — 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

https://youtube.com/watch?v=RSF9ZYU1Ewo

Когда нужен дымосос

Производители отопительной техники комплектуют свои изделия тяговыми вентиляторами из-за повышенного сопротивления теплообменника, где газы несколько раз меняют направление движения по жаровым трубам. Цель – отобрать у продуктов горения максимум теплоты и повысить КПД котельной установки.

Нюанс: работа дымососа в котле заводской комплектации согласована с процессом горения и управляется электронным блоком. При монтаже вентиляторного агрегата на «безмозглый» отопитель подобная согласованность исключена, нужно покупать блок автоматики либо регулировать обороты вручную.

Организуйте приточную вентиляцию в котельной, а уж потом размышляйте об установке дымососа

Перечислим ситуации, когда дымосос поможет улучшить работу и обслуживание твердотопливного теплогенератора:

• проблемы с тягой – задувание ветром, воздушные пробки в газоходе, много поворотов, заужение диаметра;
• из-за особенностей конструкции котел дымит в помещение при открывании дверцы;
• высота дымохода недостаточна либо срез трубы попал в зону ветрового подпора за коньком крыши или другим зданием;
• в кирпичной трубе появились трещины, откуда просачивается дым.

Шахтный теплогенератор В. Г. Холмова лучше эксплуатировать с тяговым вентилятором

Некоторые конструкции дровяных котлов (например, шахтного типа) склонны выбрасывать дым через открытый загрузочный люк. Аналогичная картина наблюдается в теплогенераторах с трехходовым жаротрубным теплообменником повышенного сопротивления. Решение проблемы – установка тяговой либо дутьевой машины, управляемой контроллером.

Усиление природной тяги с помощью дымососа имеет и обратную сторону. Если после прогрева трубы естественная вытяжка не восстановилась, агрегат выключать нельзя – можно угореть. Теперь представьте, что среди ночи прекратилась подача электроэнергии, вентилятор остановился. Пока цепной термостат прикроет заслонку, дым заполнит котельную.

Принудительная вытяжка дополнительными средствами

Необходимость установки дополнительных средств принудительной вытяжки может возникнуть по естественным причинам, например – выросли деревья на участке, от чего изменились направления или интенсивность ветровых потоков.

Раньше тяговые и дутьевые вентиляторы применялись только в промышленных котельных установках. Первые ставятся внутри дымоходного канала и создают разрежение, вторые – нагнетают воздух в топку. Постепенно агрегаты перекочевали в бытовую сферу – производители начали оснащать турбинами отопители с закрытой камерой сгорания. Идею подхватили домашние умельцы, ведь дымосос для твердотопливного котла способен решить проблему плохой тяги в отводящей трубе. Давайте разберемся, всегда ли необходима принудительная вытяжка продуктов горения.

Как сделать вытяжной агрегат

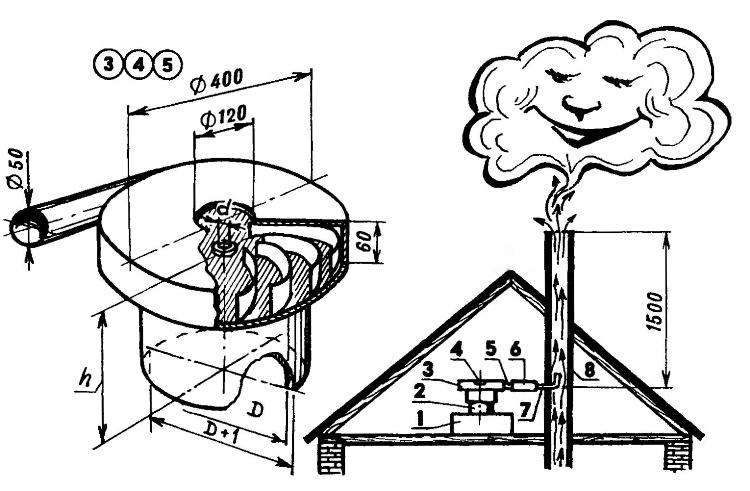

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

• двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
• улитка или самодельный короб, показанный на чертеже;
• вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
• шпильки с гайками М8 и остальной крепеж;
• кабель питания.

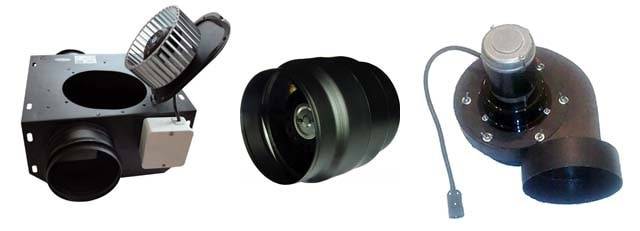

Какие модели бывают и сколько стоят?

Стоимость дымососа зависит от того, какую именно модель вы собираетесь заказывать и с какими параметрами (стандарт, термостойкий). Для наглядности можно продемонстрировать стоимость нескольких популярных моделей.

• модель BAHCIVAN BRCF-M 315 (мощностью 550 Вт, расходует 1800 м 3 воздуха в час) – стоимость 14000 рублей;
• модель Спутник-555 (мощностью до 105 кВт, производительность около 550 м 3 в час) – стоимость 12000 рублей;
• модель Elicent Tirafumo (производительность около 850 м 3 в час) – стоимость 30000 рублей;
• модель Вентс КАМ КФК 150 (производительность около 520 м 3 в час) – стоимость 19000 рублей;
• модель Вентс КАМ 140 (производительность около 480 м 3 в час) – стоимость 11500 рублей.

Подготовка к изготовлению дымососа

Дымосос можно изготовить своими руками. Главное в дымососе – это электродвигатель и вентилятор. Для домашнего дымососа вполне достаточно вентилятора диаметром 15-18 см. При выборе электродвигателя и вентилятора необходимо убедиться в их правильной центровке

Важно проверить двигатель и вентилятор, бывший в употреблении. При работе электродвигателя с вентилятором с нарушенной центровкой появится вибрация, которая будет создавать  гудение или гул

Чтобы оценить качество центровки двигателя, его необходимо прикрепить к листу фанеры. Толщину фанеры нужно выбрать в соответствии с массой двигателя. Край листа фанеры с установленным двигателем надо зажать в тисках, жёстко закреплённых на столе или верстаке. Затем надо включить электродвигатель и взявшись рукой за фанерный лист на ощупь оценить вибрацию. Если вибрация слабая, надо присоединить вентилятор к валу двигателя, и опять включить двигатель. Если вибрация двигателя с вентилятором допустима, значит, их можно использовать для дымососа.

Плохая вытяжка — причины

Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.

Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:

1. Внутренние условия в доме;
   • Условия перемещения воздушных потоков внутри помещения.
   • Температура воздуха в отапливаемой зоне жилого дома.
   • Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
   • Количество проживающих в доме других потребителей кислорода – людей или животных.

На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.

1. Внешние факторы:
   • Влажность и температура воздуха.
   • Размер атмосферного давления.
   • Активность и сила восходящих потоков воздуха.
   • Интенсивность инверсионных воздушных течений направлением сверху вниз.
   • Энергия и направление ветровых потоков.

Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.

1. Как влияют факторы конструкции дымоотвода
   • Характер расположения дымохода – наружный (пристенный) или внутренний.
   • Длина дымоотводной трубы и количество колен и переводов.
   • Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
   • Высота дымовика и положение верхней точки трубы относительно конька крыши.
   • Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
   • Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.

Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки.

Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.

Назначение вентилятора для котла

Современная система теплоснабжения предполагает установку блока автоматики для регулирования тепловых процессов котла. Она построена на изменении подачи воздуха, который подается в зону горения дутьевым вентилятором и считается более прогрессивной, по сравнению с гравитационными системами.

Полнота сгорания топлива, продуктивность функционирования твердотопливного агрегата в значительной мере зависит от объема подаваемого воздуха и размера тяги в топочной камере.

Блок автоматики оборудован контроллером, который по установленному алгоритму выполняет регулировку работы нагнетателя, подающего разный объем воздуха, тем самым поддерживает процесс горения и, соответственно, выработку определенного количества тепловой энергии.

Применение вентилятора в системе управления котла позволяет:

• соблюдать нужную температуру греющего теплоносителя в отопительной системе;
• повышает время выхода агрегата на рабочий режим;
• оптимизирует процессы сжигания твердого топлива;
• повышает КПД установки, работающего на твердом топливе;
• облегчает процесс обслуживания системы теплоснабжения;
• снижает удельные расходы топлива на выработку 1 Гкал тепловой энергии.

Самодельные конструкции

Можно делать дымососы для котлов своими руками. Это позволит сэкономить на покупке заводской вытяжки. Чтобы сложить такую машину самостоятельно, потребуется приобрести лишь электромотор. Остальные составные части можно сделать из подручных средств.

Вытяжка из подручных материалов

Набор инструментов, необходимых для работы, состоит из:

• болгарки;
• сварочного аппарата;
• дрели;
• слесарного инструмента;
• молотка;
• линейки;
• штангенциркуля.

Работу начинают с изготовления вытяжного вентилятора. Подобранную по размеру к вытяжной трубе крыльчатку закрепляют на валу двигателя. Двигатель с помощью оборудованного на его корпусе крепежа размещают в трубе.

После подключения мотора к проводке во время первого пробного запуска нужно обязательно проверить направление воздушного потока и при необходимости откорректировать работу ротора.

Трубу для размещения турбины подбирают диаметром на 2-3 см шире. Длина её должна выступать за вентилятор на 3-5 мм. Один торец трубы заваривают крышкой, в центре её проделывают отверстие под дымоход, сбоку оснащают ещё одним, к которому крепится выходной патрубок.

Во время работы вентилятор не должен вызывать повышенную вибрацию корпуса вытяжки. Чтобы этого не происходило, его устанавливают с использованием втулок для центрирования подшипников.

Сборка вытяжки завершается привариванием к трубе задней крышки и прикреплением двигателя к подставке. После присоединения к агрегату воздуховодов и электропроводки он готов к работе.

Промежуточный вариант

Такой вариант сборки вытяжной машины не требует специальной центровки крыльчатки, что является для непрофессионала довольно тонкой и сложной работой. Собранный в заводских условиях механизм обычно уже отцентрирован и требует лишь проверки при пробном включении.

Источники

• https://teplo.guru/kotly/tverdotoplivnye/dyimosos.html
• https://aquagroup.ru/articles/dymososy-dlya-kotlov.html
• https://kaminguru.com/dymohod/dymosos-dlja-kotla.html
• https://trubanet.ru/truby-dlya-otopleniya/prinuditelnaia-vytiazhka-dlia-dymohoda.html
• https://teplospec.com/tverdotoplivnoe-otoplenie/kak-vybrat-dymosos-dlya-tverdotoplivnogo-kotla-vidy-razlichiya.html
• https://otivent.com/dymosos-dlja-tverdotoplivnogo-kotla
• https://1poclimaty.ru/montazh/dymosos-svoimi-rukami.html
• https://klimatlab.com/otoplenie/tverdtoplivo/dymosos-dlya-tverdotoplivnogo-kotla-svoimi-rukami.html
• https://teplofan.ru/sistemy-otopleniya/komplektuyushhie/dymosos

Плохая вытяжка – причины

Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.

Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:

1. Внутренние условия в доме;
2. Условия перемещения воздушных потоков внутри помещения.
3. Температура воздуха в отапливаемой зоне жилого дома.
4. Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
5. Количество проживающих в доме других потребителей кислорода – людей или животных.

На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.

1. Внешние факторы:
2. Влажность и температура воздуха.
3. Размер атмосферного давления.
4. Активность и сила восходящих потоков воздуха.
5. Интенсивность инверсионных воздушных течений направлением сверху вниз.
6. Энергия и направление ветровых потоков.

Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.

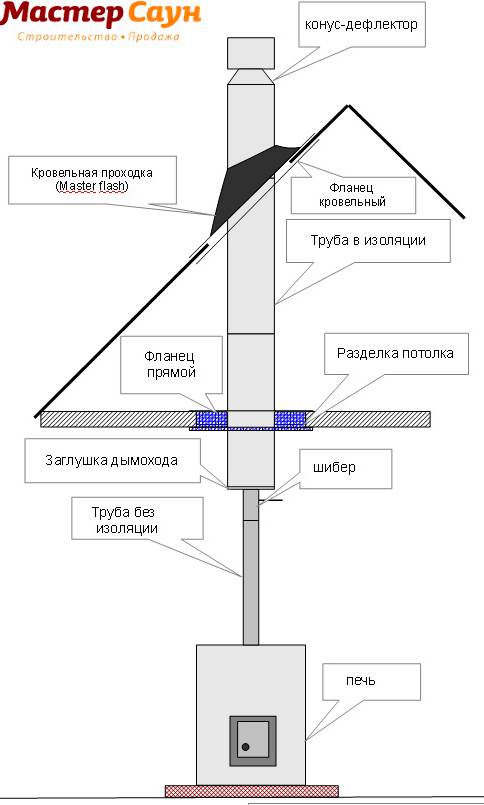

1. Как влияют факторы конструкции дымоотвода
2. Характер расположения дымохода – наружный (пристенный) или внутренний.
3. Длина дымоотводной трубы и количество колен и переводов.
4. Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
5. Высота дымовика и положение верхней точки трубы относительно конька крыши.
6. Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
7. Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.

Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки. Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

1. Дефлектор Вольперта.
2. Дефлектор Григоровича.
3. Круглый или шаровидный дефлектор.

Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Дымососы для котлов призваны обеспечить беспрерывную циркуляцию в дымоходной системе путем нагнетания воздуха в принудительном порядке. Устройство применяется не только в дымоходах с недостаточной естественной вентиляцией, установка дымососа для бытового котла оправдана даже при условии полноценной тяги.
