Как установить искрогаситель на дымоход своими руками: порядок работ

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант – шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант – дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант – искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Проверку искрогасителя проводят в обязательном порядке при чистке дымохода.

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки – форма для связи расположена ниже.

Виды искрогасителей

Существует несколько основных типов искрогасителей:

В виде дефлектора;

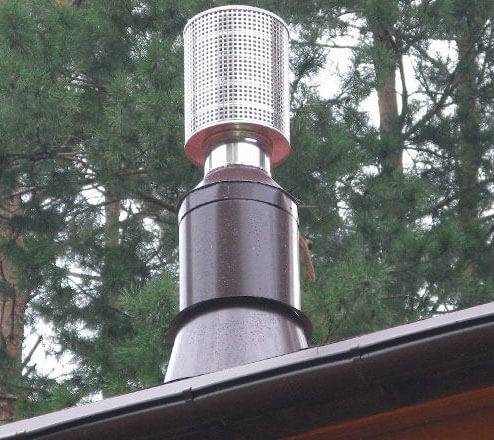

В виде металлического кожуха из сетки.

Горячий газ с искрами проходит через дымоход и сталкивается с препятствием в виде металлической крышки или сетки. При контакте с ними искры быстро остывают, и не представляют опасности для дерева.

Многие печники предпочитают использовать искрогасители по типу дефлектора Цаги, так как они практичнее сетчатых. Если использовать крупную сетку – искры могут пробиваться через нее, а если сильно мелкую – она будет быстро забиваться сажей.

Также существуют и другие виды дефлекторов, например, для дымоходов хорошо подходит дефлектор Григоровича, показанный на фото.

Самодельный дефлектор Григоровича

Для чего устанавливают искрогасители?

Искрогасители устанавливать в большинстве случаев необязательно, и нецелесообразно покупать дорогие готовые варианты, но они смогут дать вам некоторые преимущества.

Согласно требованиям противопожарной безопасности ППБ-01-93, использование искрогасителей обязательно вблизи горючих материалов.
Также их устанавливают в случае с легковозгараемой кровлей (Ондулин, Тегола, чешуйчатая), при скапливании листвы на крыше, либо если дом стоит поблизости с деревьями, в лесу.
Помимо основного назначения его использование не допустит попадания внутрь влаги, листвы, птиц.
За счет снижения сопротивления, вы исключите обратную тягу и увеличите тягу дымохода.

Искры из трубы бани: что делать

Искрогаситель справляется со своей задачей, пока дымоход бани правильно функционирует. Нарушение скорости дымооборота приводит к тому, что из-под колпака начинают лететь искры. Первым делом нужно разобраться, откуда они берутся. Искры – это не успевшие сгореть в топке мелкие частички топлива. При нормальной тяге они успевают догореть в печи, а часть из них дотлевает внутри трубы на пути к выходу из дымохода.

С уменьшением дымооборота огонь в топке гаснет. Если тяга выше нормы, происходит обратный эффект. Топливо быстро разгорается, рассыпается на частицы, которые не все успевают сгореть. Сильная тяга воздушным потоком подхватывает вместе с дымом эти частицы и выбрасывает через трубу на улицу в виде пучка искр.

Проблема вылета искр присуща прямоточной трубе, что является единственным недостатком такой конструкции дымохода. Огонь из топки сразу попадает в вертикальную трубу. Если дымоходный канал бани имеет колена, изгибы, горизонтальные участки, дымооборот ослабевает. Даже при сильной тяге искры ударяются на поворотах о стенки трубы, разлетаются на более мелкие части и до вылета успевают сгореть. Однако криволинейные дымоходы быстрее забиваются сажей. Для бани с коленами труба не лучший вариант.

Решают проблему уменьшением скорости дымооборота прямоточной трубы. Тягу регулируют заслонками, шиберами, дверцей поддувала. Если добиться положительных результатов не получается, увеличивают время пребывания дыма с искрами в трубе за счет увеличения длины дымоходного канала. После нормализации тяги, редко вылетающие искорки улавливает искрогаситель.

Внимание! Экспериментировать с тягой надо аккуратно. Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека

Уменьшение дымооборота ниже нормы приводит к загазованности бани угарным газом, смертельно опасным для человека.

Строение и принцип работы искрогасителя

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

Модели искрогасителей

Модели искрогасителей различаются конструкцией, способом улавливания и гашения искры, вспомогательными возможностями. Условно элементы разделяют на следующие группы:

Динамические модели осаждают горящие частицы за счет силы тяжести. От соприкосновения с холодным дефлектором и сеткой из теплоемкого металла искра утрачивает энергию.
Фильтрационные модели гасят искры и очищают газы, проходящие через ячеистые перегородки фильтра. Для бани такой искрогаситель редко используют. Чаще он встречается на выхлопной трубе автомобиля, трактора, комбайна.
Жидкостные затворы – особый вид искрогасителей. Продукты сгорания проходят через воду, где гасится 100% искр, оседает копоть. На улицу из трубы выходит холодный воздух без запаха гари.

На трубу чаще всего надевают динамическую модель. Однако даже такой оголовок для бани имеет разные модификации.

Самым простым по конструкции считается модель в виде кожуха. Основная его задача – улавливание искр. Больше от кожуха не стоит ничего ожидать. Сложнее устроен дефлектор. Искрогаситель оснащен дополнительным элементом для перенаправления воздушных потоков. У некоторых моделей флюгер вращается. Кроме гашения искр, дефлектор усиливает тягу в трубе.

Это интересно: Ирга для живой изгороди (видео)

Типы и виды

Согласно определению НПБ 254-99, устанавливающего требования ко всем видам искрогасителей/огнепреградителей, искрогасителем сухого типа называется устройство, которое монтируют на выхлопных трубах силовых/отопительных агрегатов, двигателей для обеспечения улавливания, гашения искр в уходящих в атмосферу продуктах горения, что образуются при эксплуатации топок, ДВС.

Эти нормы ПБ применяются не только при конструировании, производстве искрогасителей, но и при проведении огневых испытаний, в т.ч. для получения сертификата ПБ на серийные изделия.

Все искрогасители можно разделить на виды как по способу улавливания, гашения крупных горящих частиц твердого топлива в уходящих в атмосферу дымовых газах, так и по сложности конструкции этих устройств:

Динамические, где очистка происходит за счет осаждения искр за счет силы тяжести, инерции, потери энергии при контакте с более холодными поверхностями из теплоемких материалов. Для этого используются дефлекторы, сетки, решетки из металла на вытяжных трубах печей, каминов, мангалов. Пример – искрогаситель на дымоход.
Фильтрационные, когда выхлопные газы от двигателей автотранспортной техники, тепло/электрогенерирующих агрегатов/установок очищаются от горящих частиц не прогоревшего топлива, проходя через пористые/ячеистые перегородки/фильтры. Например, искрогаситель на трубу трактора/комбайна, автомашины, предназначенной для перевозки опасных веществ/материалов – ЛВЖ, газовых баллонов.
Предохранительные жидкостные затворы, в том числе сложные многоступенчатые системы, способные гасить 100% искр, очищающие газовоздушную смесь, удаляемую вытяжной вентиляцией от мангалов, грилей, барбекю, коптилен, печей по приготовлению пиццы/пирогов, помещений комплексов бань/саун от дымовых газов, масляных аэрозолей, жира, сажи/золы, неприятных запахов; снижать температуру удаляемого воздуха до температуры окружающей среды. Они также позволяют не монтировать вытяжные дымовые трубы на всю высоту здания, а выполнять выброс очищенного воздуха на фасадах/торцах обслуживаемого здания.

На вопрос нужен ли искрогаситель?

В каждом конкретном случае ответ следует искать как в нормах/правилах ПБ, так и в простом житейском здравомыслии. Если на промышленном производстве, на автотранспортных предприятиях, в зданиях организаций/учреждений этим занимаются руководство, ведущие специалисты инженерных служб, в том числе по ТБ и ПБ, то в жилом секторе городов, загородных/дачных поселков об этом должны позаботиться собственники недвижимости/домовладельцы.

По крайней мере, те из них, что не надеются на авось, стараются обезопасить постройки, имущество на территории домовладения, исключить риски судебной ответственности, возмещения материального ущерба в случае распространения/возникновения пожара на соседних участках по их вине.

Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка

Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции

По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
Для уменьшения тяги можно применить простой метод — прикрыть задвижку.

Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Как сделать искрогаситель на дымоход своими руками?

Для этого и был изобретен искрогаситель, который непременно должен быть установлен на каждую трубу дымохода. По сути дела, это простая конструкция из металлической сетки, сверху оснащенная крышкой в виде зонта. Конечно, искрогаситель можно купить, но почему бы не сделать своими руками.

Что такое искрогаситель, и как он работает

Существует много видов искрогасителей, но, несмотря на все отличия, основный принцип работы у них общий:

продукты горения выходят наружу каналом дымохода;
встречая на пути крышку, меняет свое направление движения;
со всех сторон выход оказывается оснащенным мелкозернистой сеткой, которая пропускает через себя дым и при этом гасит искры.

Страшнее всего – это печь или камин в легковоспламеняющихся домах из дерева. Тут все должно быть просчитано и учтено еще на этапе проектирования здания с учетом всех норм пожарной безопасности.

Так что без такой насадки на дымоходе точно не обойтись. Но и дома, построенные из другого материала, которые отапливаются, нуждаются в искрогасителе.

Высокие температуры и сильная тяга могут стать причиной появления искр.

Источники

https://ProStroymaterialy.com/kak-sdelat-iskrogasitel-na-pechnuyu-trubu-svoimi-rukami/
https://remont-system.ru/pechi-i-kaminy/kak-sdelat-iskrogasitel-na-dymohod-svoimi-rukami
https://kaminguru.com/dymohod/iskrogasitel-na-trubu.html
https://novostroikbr.ru/banya/kak-sdelat-iskrogasitel-na-banyu.html
https://asgard-cmk.ru/banya/kak-sdelat-iskrogasitel-na-trubu-v-bane.html
https://uteplovdome.ru/pech-bani-problem-sdelat-iskrogasitel-svoimi-rukami/svoimi-rukami/
https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/iskrogasitel-na-dymoxod-dlya-bani.html
https://rubanya.com/pechidim/pech-dlya-bani-iskrogasitel.html

Как сделать на дымовые трубы искрогаситель?

Сделать своими руками искрогаситель очень просто, для этого не придется покупать дорогие материалы либо инструменты, практически все необходимое наверняка есть в запасе у рачительного хозяина дома. Перед работой только необходимо точно определиться с конструкцией будущего устройства, снять все размеры с дымовой трубы, нарисовать эскиз с соблюдением всех размеров, по которому и будет вырезаться металл, собираться сам искрогаситель.

Для того чтобы сделать искрогаситель для трубы своими руками, необходимо приготовить простейшие инструменты и материалы:

Устройство искрогасителя.

металлические прутки с диаметром до шести миллиметров (лучше всего в один мм, чтобы газы могли свободно проходить через решетку). Вместо прутков можно использовать кусок металлической сетки;
лист металла с толщиной от одного миллиметра;
болгарку, ножницы по металлу;
простой карандаш, линейку;
стальные заклепки (алюминиевые не дадут надежной фиксации);
сварочный аппарат и струбцины для крепежа материала перед сваркой.

Все работы лучше проводить на горизонтальной поверхности, предварительно снять размеры с дымовой трубы. Рекомендуется сразу определиться с конструкцией, нарисовать эскиз с точными размерами, который будет необходим при раскрое материала, сборке самого устройства для установки на дымоход.

Процесс установки искрогасящего оборудования очень прост:

Сначала рисуется эскиз для будущего устройства.
После этого сталь толщиной до 1 мм раскраивается согласно проекту (зависит от размеров самой дымовой трубы).
Металлическая сетка с ячейками в 5 мм также раскраивается согласно размерам установленной дымовой трубы. Делать это можно при помощи приготовленных кусачек либо ножниц по металлу.
Труба с диаметром, подходящим для печной трубы, отрезается таким образом, чтобы из нее получилось основание для установки сетки.

Далее работы по изготовлению искрогасителя включают в себя:

Прутки, которые размещаются параллельно друг другу на сетку, оставляя часть для крепления к трубе. Прижимаем их молотком, все стыки привариваются сварочным аппаратом.
Полученной сеткой надо обтянуть трубу, прижать струбцинами. По сетке надо постукать молотком – таким образом с металла снимется напряжение.
После изгиба все края и стыки привариваются.

Можно брать уже готовый, приобретенный ранее кусок сетки, которая крепится к трубе-основанию таким же образом.

https://youtube.com/watch?v=IhD_aqRbQLM

Монтируем дефлектор и крепим готовый искрогаситель

Теперь для трубы делаем дефлектор. Из листа металла вырезаем козырек в виде окружности, сгибаем его (все сгибы крепятся сверху клепками), получаем небольшой конус с диаметром, большим, чем диаметр основной трубы. Это и будет наш козырек.

К сетке и основанию искрогасителя дефлектор крепится при помощи металлических полос, привариваемых либо фиксируемых обычными стальными клепками. Готовый искрогаситель можно устанавливать на дымоходы, используя для этого различные варианты крепления (зависит от материала самой дымовой трубы). Это могут быть саморезы, болты, необходимо предусмотреть возможность демонтажа для прочистки труб.

Искрогасители являются дополнительным элементом, которым комплектуются трубы для защиты зданий от возгораний, ставятся они на верхней части дымовых труб. Это специально установленная сетка и дефлектор, которые не дают искрам попадать на поверхность кровли. Все они, проходя через решетку, просто гасятся о ее ячейки.

Рекомендуют установку такого устройства делать для бань, саун, при покрытии дома легковоспламеняющимися материалами. Кроме того, искрогаситель препятствует попаданию в трубу птиц, посторонних материалов, веток и прочего мусора, что значительно сокращает частоту прочистки дымовых труб. Установка искрогасителя обеспечивает максимально возможную безопасность. Сделать такое устройство можно и своими руками, для этого необходимы простейшие материалы и инструменты, сам монтаж занимает минимум времени.

Простые схемы искрогасителей

Конечно, при желании всегда можно просто пойти на рынок и купить готовое устройство, предварительно измерив габариты дымоходной трубы, а потом установить его – но такой искрогаситель на трубу бани обойдется немного дороже. К тому же, конструкция искрогасителя довольно проста, поэтому собрать ее в домашних условиях будет едва ли не проще.

Одна из самых простых схем, которые можно сделать – это заглушка, в которой высверлены отверстия. Очень важным аспектом в данном случае является грамотный выбор диаметра заглушки – ее сечение должно быть немного больше диаметра дымохода, на который она будет устанавливаться. Это требование обусловлено тем, что собранное приспособление надевается на трубу сверху. «Как сделать сетку на трубу для камней в бане – теория и практика».

Изготовить такую конструкцию очень просто, но без проблем не обошлось. Самой большой из них является расчет количество и размеров отверстий, которые будут высверливаться в заглушке. Если провести расчет неправильно, то тяга дымохода снизится. К тому же, такая наружная заглушка со временем покрывается нагаром, и в помещение попадает неприятный запах.

Другой вариант, который тоже нередко используется из-за своей простоты – искрогаситель из металлической сетки, смонтированной на трубе при помощи хомута. Эта конструкция также не лишена недостатков: во-первых, на сетке очень скоро отложится критическая масса сажи, и тяга основательно снизится, а во-вторых, эффективность такого искрогасителя сама по себе не очень высока.
