Виды и краткие характеристики терморегуляторов
Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.
Механические терморегуляторы.
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
- Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.
Разнообразие регуляторов водяной конструкции пола
Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:
- Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
- Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
- Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
- Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
- Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
- Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Особенности корректировки
Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров
При этом берется во внимание уровня нагрева жидкости и давления
Рекомендуется выполнять балансировку согласно такой инструкции:
- Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
- Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
- На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.
С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

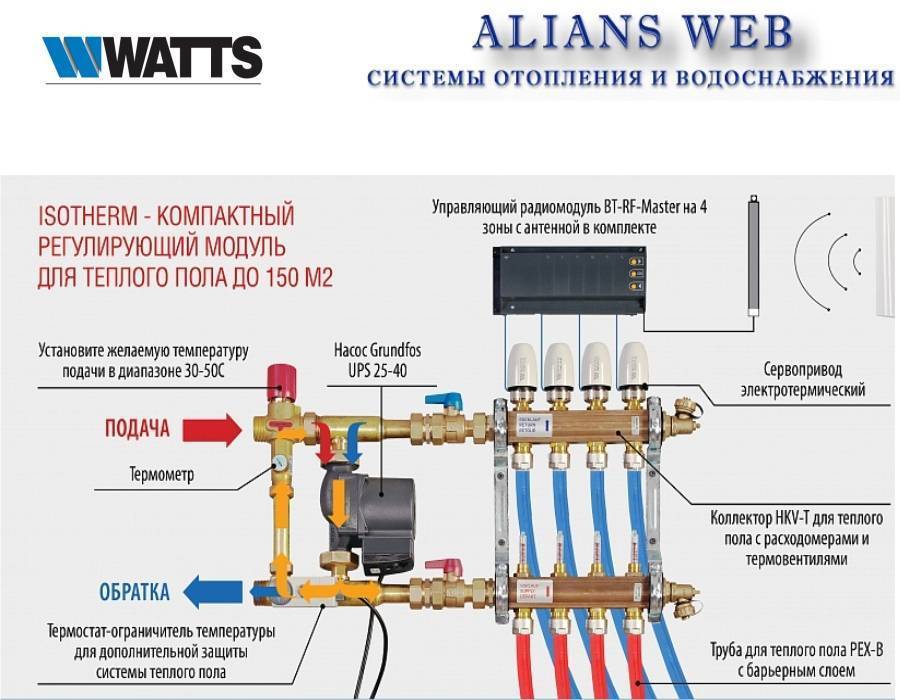

Коллектор с расходомерами для теплого пола
Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.
В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.
Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.
Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.
Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.
Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.
Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.
Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.
Ручное регулирование системы
Многие выбирают ручное регулирование. При этом, если монтаж был осуществлен на паркет или ламинат, используются термоголовки. Регулирование подразумевает под собой степень открытия арматуры. Для этого использовать автоматику становится нерациональной тратой средств. Сами термоголовки расположены как на подающем, так и на обратном коллекторах.
Практичный совет
Очень важно, чтобы регулировка температуры происходила после того, как каждая из петель водяного пола наполнится. Если в них имеет воздух, регулировка недопустима
Сам алгоритм регулировки следующий:
Основную систему отопления заполняют при закрытых петлях.
Оба направления для одной из петель открывается для ее заполнения.
Важно следить, чтобы воздух выходил через имеющийся воздуховод. Наличие воздуха в системе приведет к тому, что полы будут плохо греть.
Запуск циркуляции на конкретной петле
Устанавливается на насосе температура 30–40 градусов. После прогрева проверяют воду, она должна быть теплой.
Теперь можно закрыть первую петлю.
С остальными петлями проводятся аналогичные действия.
Открываются все вентили, чтобы проверить петли.
Необходимо помнить, что ручная регулировка должна выполняться поэтапно, с тщательным контролем каждого этапа и правильностью его выполнения
Проверка температуры и труб происходит на ощупь, то есть важно прислушаться к собственным ощущениям. Стандартом считается 40–55 градусов воды в трубе, и 25–30 – на ее поверхности
Способы выполнения настройки
Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:
- регулирование в ручном режиме;
- групповая настройка;
- индивидуальная настройка;
- комплексная регулировка.
Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.
| Помещение | Оптимальная t, C | Допустимая t, C |
|---|---|---|
| Жилая комната | 20-22 | 18-24 |
| Кухня | 19-21 | 18-26 |
| Коридор | 18-20 | 16-22 |
| Ванная | 24-26 | 18-26 |
| Санузел | 19-21 | 18-26 |
При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.
Ручное регулирование водяного пола
Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.
Схема работы теплого водяного пола
Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:
При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.
Система регулируется поворотом вентилей до необходимого результата
- Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
- Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
- Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
- Таким образом, производится заполнение теплоносителем каждой петли.
- Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
- Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.
Групповое регулирование
Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.
Регулировка происходит по схемам констант и климат.
По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:
Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.
Индивидуальная и комплексная регулировка
Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.
Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.
Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.
Это интересно: Как разгладить линолеум после перегиба: освещаем подробно
Советы по установке терморегуляторов
Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя
Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.
Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.
Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).
Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.
Выбор, установка и регулировка расходомеров
Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.
Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.
Зачем нужен расходомер
Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:
- В разных помещениях температура будет разной;
- Возможен перерасход электроэнергии на нагрев воды в системе;
- Разные контуры будут прогреваться неравномерно.
Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.
Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.
Принцип работы
Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.
Непосредственно расходомер состоит из нескольких деталей:
Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.
В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.
Пошаговая инструкция по установке и регулировке
Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.
Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.
Установка и регулировка:
- С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
- Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
- Удалить защитное заводское кольцо;
- Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
- Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
- Проверить работу системы.
Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.
Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом
Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика
При выборе устройства нужно учитывать площадь системы трубопровода
Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания
Каким образом подключают сервоприводы
На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.
Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.
Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.
После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.
Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.
Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: “Как выбрать и установить расходомер для теплого пола”).
Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства – термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.
Функциональность и принцип работы расходомера
Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:
- избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
- обеспечить равномерный прогрев всех водяных контуров;
- исключить колебание температурного режима в разных комнатах.
Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.
Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.
Температурный режим
Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя
Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения
Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.
Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.
Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.
В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться
Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.
Регулировка теплого водяного пола в ручную
Ручное регулирование считается более простым, но менее удобным. Такая настройка температуры осуществляется следующими регуляторами теплого пола:
- Клапанами. Их вращение регулирует количество поступающей в петлю подачи горячей воды. Каждая петля снабжена своим вентилем. Способ надежный и экономичный, но неудобный, так как каждый контур нужно регулировать, опираясь на свои ощущения и если влияние погоды (или других факторов) того требуют, приходится постоянно корректировать температуру;
- Регулирование теплого пола с расходомерами. Также используются вентиля, но меньше сложностей. Расходомер, установленный на петле подачи воды, можно настроить на объем, оптимально соответствующий длине контура. Возможная разница между расходомерами в одной системе – 0,3 – 0,5 литров.
Ручная регулировка водяного теплого пола
К плюсам ручного регулирования относится простота используемых механизмов: систему обогрева можно установить самостоятельно. Это будет недорого и относительно надежно. Замена элементов при поломке тоже обойдется в приемлемую сумму
Большой минус – необходимость постоянной ручной настройки, а это временные затраты и повышенное внимание к процессу отопления
Отличие дорогих электронных термостатов от механических
Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?
А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.
Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.
То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.
Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.
Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.
Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).
Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.
Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.
Водяной теплый пол регулировка температуры
Узел подмеса всегда работает в одном режиме с заданной комфортной температурой теплоносителя (например, 36 °C)
В комнатах, где нам важно регулировать отдельно температуру, устанавливаем терморегуляторы. Завязываем это всё с блоком управления или напрямую с сервоприводами (в случае проводной системы)
По командам с терморегуляторов происходит закрытие или открытие ветки теплого пола и тем самым происходит регуляция.
Есть еще один способ убавить температуру в отдельном помещении, для этого следует немного уменьшить расход теплоносителя по контуру задушив ветку с помощью клапана на подаче. Однако этот метод не позволяет сделать это плавно и точно. Если у вас не стоят расходомеры, то делайте отметки и запоминайте на сколько градусов вы повернули клапан. Иначе придётся все балансировать заново, а это не всегда просто.
Удачи в ваших начинаниях!
Сервоприводы для систем теплого пола
Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.
Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.
Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.
Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.
