Считается, что замена мембраны может восстановить работоспособность гидроаккумулятора. На практике получается следующее, если в пространство между резиновой грушей и металлическим корпусом попала вода, и долгое время бак находился в таком состоянии, на стенках бака начался процесс коррозии. В случае замены мембраны, она быстро выйдет из строя из-за того, что будет тереться о стенки бака, подвергнутые коррозией.

Именно поэтому рекомендуется менять гидробак целиком, а не заменять мембрану. Плюс на гидробак идет заводская гарантия, а на мембрану и ее замену из-за описанной выше ситуации, как правило, никакой гарантии нет.

установка гидроаккумулятора и реле давления в доме

Компания «ДОМИАТО» готова выполнить техническое обслуживание насосного оборудования: замерить токи насоса, обслужить гидробак, проверить срабатывание реле и т.д.

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Основные признаки, по которым можно определить повреждения мембраны:

• слишком частые включения насоса;
• течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

• прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
• после этого, гидроаккумулятор отключается от системы водоснабжения;
• с него сливается вода и спускается воздух;
• теперь нужно открутить фланец и вынуть старую грушу;
• далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
• после этого, новая мембрана расправляется и устанавливается на посадочное место;
• затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Как определить разрыв мембраны?

Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:

• Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
• Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.

Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.

Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

Особенности и устройство

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Он выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной – воздушное пространство, а в другой – вода.

Устройство для водоснабжения применяется в автономных сетях подачи холодной и горячей воды. При перебоях с водой из основного источника накопительный бак восполняет ее из запасов. Резервуар представляет собой полую емкость, которая представлена в различных вариациях и объемах. На емкости имеются патрубки ввода и вывода, очистные устройства – фильтры, вентиляция и техническая ревизия. Более дорогостоящие модели имеют насосные системы.

Уровень воды в резервуаре контролируется с помощью встроенных уровнемеров – электронных и поплавковых. Насосная станция перекачивает жидкость из одного источника в бак-накопитель. Жидкость наполняет резервуар до определенного уровня, после чего происходит срабатывание крана с поплавком, что приводит к завершению процесса водозабора.

Электродвигатель насоса после запуска заполняет камеру для воды. При этом происходит уменьшение отсека для воздуха. Чем меньше воздуха остается, тем больше увеличится давление.

После превышения определенной нормы происходит автоматическое отключение насоса. Он включится только тогда, когда давление снизится до минимального значения. При этом жидкость будет поступать из отсека для воды.

Накопительный бак одновременно выполняет ряд функций:

• стабилизация давления при отключении насоса;
• защита от гидравлических ударов вследствие попадания в водопровод воздуха или перепадов напряжения;
• сохранение определенного количества воды;
• обеспечение износостойкости насоса.

Накопительный резервуар удовлетворяет потребности в воде за счет хранимой в запасе жидкости. При этом насосная система может быть не задействована при небольшом водопотреблении.

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

• В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
• Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
• При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
• Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

• низкая производительность автономного источника на участке;
• наличие централизованной магистрали, но подача воды по часам;
• автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

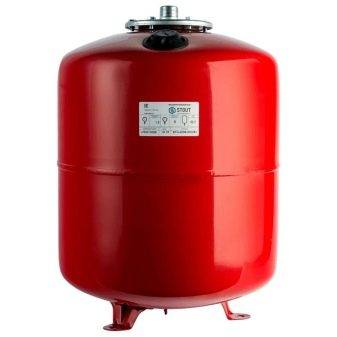

Виды и критерии выбора

Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).

Открытые расширительные баки широко распространены, но имеют следующие недостатки:

• большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
• необходимо постоянно контролировать уровень жидкости;
• есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.

Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.

Мембраны баллонного типа имеют такие преимущества, как:

• широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
• возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
• простое задание минимального давления для любых систем.

Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.

Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:

• материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
• материал и покрытие корпуса, устойчивость к возникновению ржавчины;
• соответствие санитарно-гигиеническим нормам;
• исполнение (способ монтажа).

Преимущества гидроаккумулятора

Гидробак, правильно встроенный в систему водоснабжения частного дома, выполняет несколько задач:

• стабилизирует давление в водопроводе;
• защищает трубы с водой от гидроударов при пуске насосного оборудования;
• увеличивает продолжительность эксплуатации насоса, поскольку ограничивает запуск и отключение последнего;
• обеспечивает компенсацию утечек воды из водоснабжающей магистрали.

Таким образом, гидроаккумулятор – очень важная конструктивная составляющая автономного водопровода.

От стабильной работы гидробака главным образом зависит работоспособность всей системы водоснабжения.

Как устроен агрегат

Стандартный гидробак состоит из трех элементов:

1. металлический корпус;
2. мембрана из резины;
3. снабженный клапаном фланец.

В устройстве гидробака ключевое значение имеет мембрана, и за состоянием этой мембраны нужно следить.

Какую мембрану купить для гидроаккумулятора?

В зависимости от целей эксплуатации такие мембраны бывают двух видов. Первые используют для отопительных систем, вторые – для водопроводных.

Изделия для гидробаков водоснабжения белые, выпускаются из натурального каучука, устойчивого к воздействию бактерий и отвечающего гигиеническим нормам.

Рабочая температура таких мембран для гидроаккумулятора насосной станции находится в диапазоне от 0 до 70 °C. Предельно допустимое для них давление составляет 7 bar.

• Изделия для гидроаккумуляторов отопления бывают черного цвета, выпускаются из специальной резины EPDM, стойкой к скачкам давления и высоким температурам в системах отопления.
• Рабочая температура мембран – в диапазоне от -10 до 99 °C.
• Максимально допустимое для них давление – 8 bar.

Сегодня на рынке насосов производители обычно предлагают мембраны для гидроаккумуляторов двух типов – баллонного и диафрагменного. Изделия второго типа плоские.

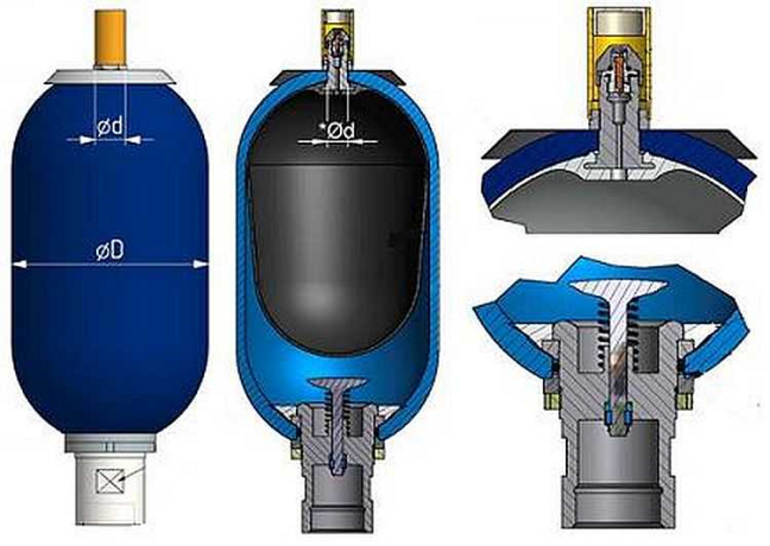

Баллонная мембрана

Эти изделия представляют собой емкости из резины объемом от 5 литров, похожие на медицинскую грелку или стандартную банку. Модели большего объема – мембраны гидроаккумулятора 24 л и более – по форме грушевидные.

Работает баллонная мембрана следующим образом:

1. вода с помощью насоса нагнетается в резиновый баллон;
2. при выключении насоса возникающее между стенками мембраны и корпусом гидроаккумулятора избыточное давление выталкивает воду в водопроводную магистраль.

Так баллонная мембрана существенно сокращает воздействие гидроударов на водопроводную систему.

Плоская мембрана

Изделие герметично крепится в корпусе гидроаккумулятора, деля последний на две части – «влажную» и воздушную.

В данном случае мембрана срабатывает таким образом:

1. когда включается насос. вода нагнетается в агрегат, и мембрана сжимается, создавая в воздушном отсеке давление;
2. когда давление в гидробаке достигает определенного уровня, реле отключает насосное оборудование, и скопившуюся жидкость мембрана выталкивает в водопровод;
3. когда давление достигает минимального значения, насос снова включается, и процесс циклически повторяется.

Благодаря использованию диафрагменной мембраны экономится электричество и энергоресурс насоса.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.
