Какие трубы выбрать для водопровода в квартире

Как определить диаметр труб?

Диаметры труб водопроводных систем имеют свои специфические обозначения, в которых неискушенный человек может попросту запутаться. Мы привыкли, что все размеры обозначаются метрической системой: миллиметры, сантиметры и т.д. Однако специалисты и производители в качестве показателя диаметра труб выбрали дюймы, в которых порой трудно разобраться. Исключение составляют изделия из меди и алюминия, диаметр которых исчисляется метрической системой.

Один дюйм равен 25,4 миллиметра. Официальное обозначение дюйма, например 1”, ½”, ¾” и т.д. Эти данные указаны для внутреннего размера изделий. Если трубы для водопроводной системы исчисляются подобным образом, то затруднений, обычно, не бывает. Если происходит соединение изделий, диаметр которых представлен в мм и дюймах, то можно произвести самостоятельно вычисления или воспользоваться специальными переводными таблицами, которые очень просто найти в сети.

В метрической системе обозначение выглядит так: например 16/1, где 16 – наружный диаметр, а 1 – толщина стенок изделия, это означает, что внутренний диаметр составляет 15 мм.

Наиболее часто, встречающиеся размеры водопроводных труб в быту:

Если вышеприведенные данные не совсем понятны, то при покупке труб для замены в водопроводе частного дома или квартиры достаточно продавцу назвать размер изделия в мм или принести образец. При этом Вам окажут бесплатную консультацию, правильно подберут трубу и порекомендуют фитинги для соединения.

Выбор водопроводных труб

При строительстве или замене водопроводной системы часто возникает вопрос о том, из какого материала и какой диаметр трубы для водопровода лучше выбрать?

Пластиковые изделия привлекают потребителей дешевизной и простотой выполнения монтажных работ. Наиболее популярны трубы ПВХ (поливинилхлорид) и полиэтиленовые металлопластиковые изделия. Внутренние стенки данных изделий имеют слой пищевого полиэтилена, который не оказывает негативного влияния на качество питьевой воды, что является необходимым условием для сохранения здоровья потребителей.

В настоящее время стальные или медные трубы используются довольно редко из-за сложностей при установке, соединении и высокой цены.

У специалистов, которые занимаются созданием различного типа коммуникаций, существуют отдельные таблицы и формулы для расчета диаметра труб. Профессионалы используют их в больших и сложных системах водоснабжения.

Однако в бытовых условиях при устройстве водопровода в городских квартирах и частных домах применяются изделия следующих размеров:

• Для подачи воды к сантехническим приборам применяются изделия от 10 до 15 миллиметров или 1/2 и 3/8 дюйма соответственно.
• В качестве стояка водопроводной системы, как правило, используют трубы в 20 и 25 миллиметров, в дюймах эти значения выглядят так: 3/4” и 1”.

Поэтому при возникновении проблемы, как рассчитать диаметр трубы водопровода, лучший вариант – использовать общепринятые размеры или посоветоваться со специалистом. У разных производителей значения размеров могут несколько отличаться из-за толщины используемого материала стенок изделий.

Конечно, можно использовать трубы, которые имеют больший размер, однако они дороже, чем стандартные и часто используемые изделия. Если система водоснабжения имеет большую протяженность и в ней много различных ответвлений и переходов, то применение труб большего диаметра вполне обосновано. Но при этом следует учесть, чтобы диаметр трубы не был больше чем размер стояка.

Металлопластиковые трубы

Металлопластик приобрел значительную популярность за счет доступной стоимости и сравнительно несложного монтажа. Состоит труба из слоев: между полиэтиленом проложена алюминиевая фольга. Такая особенность композиционной трубы позволяет ей обеспечивать максимальную теплопроводность.

Как известно, металл нагревается от воздействия горячего теплоносителя, тогда как пластиковые вариации лишь немного меняют температуру. Потому металлопластик соединяет черты обоих материалов с целью оптимизации характеристик. В частности алюминиевая прослойка способствует улучшению теплопроводных качеств, а полиэтилен в совокупности с ней создает прочную структуру.

В местах соединения с фитингами металлопластиковые трубы могут быстро выйти из строя

Из достоинств материала выделяют:

• долговечность и надежность, при условии соблюдения технологии;
• устойчивость к коррозии. Пластик, который контактирует с водой, не меняет своих качеств;
• прочность. При нагреве труба не меняет форму, не расширяется. Выдерживает до 10 бар и до 95ºС;
• внутренняя поверхность трубы гладкая, что способствует свободному прохождению воды без создания сопротивления;
• гибкость. Труба легко изгибается;
• низкая стоимость;
• легко найти монтажника или смонтировать трубопровод самому.

Недостатки:

• фитинг является железным, на него воздействуют примесь и влага, а потому возможна поломка из-за образования накипи или коррозии;
• не умея выполнять пресс-соединения, можно перерезать фитингом трубку;
• алюминий и полиэтилен имеют разную степень расширения. При воздействии высоких температур, может случиться расслоение.

Лучшие полипропиленовые трубы для водопровода

Производители, выпускающие полипропиленовые трубы для водопровода, используют полимеры с минимальной эмиссией органических веществ. Это обеспечивает отсутствие неприятного запаха у питьевой воды. Изделия при небольшом весе отличаются наличием толстых стенок. Это гарантирует акустический комфорт при эксплуатации водопровода.

Berke SDR7.4 PN-20

Турецкий бренд Berke выпускает продукцию на производственных мощностях компании Kaldi, расположенных в России. При производстве используется сополимеры третьего типа и PP-R 100. Это позволяет применять SDR7.4 при прокладке водопроводов с питьевой и технической водой.

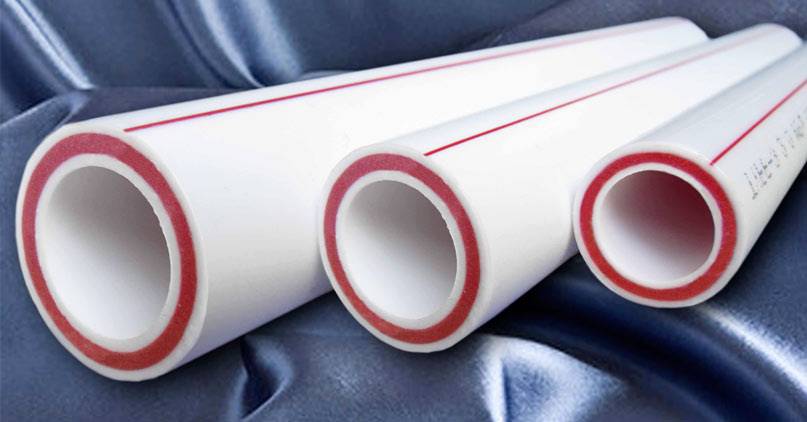

Армирование стекловолокном обеспечивает минимальное линейное расширение, которое в 4 раза меньше, чем у аналогов конкурирующих фирм. Рекомендуется для монтажа систем с давлением до 20 PN.

Поставляется штангами длиной 4 м, что делает удобной транспортировку легковым и малотонажным грузовым автотранспортом.

Достоинства:

• Срок службы превышает 50 лет;
• Высокие прочностные характеристики;
• Возможность уменьшения количества опор при монтаже;
• Низкая цена.

Недостатки:

Упрощенный дизайн.

При небольшой толщине стенок, изделия имеют высокие прочностные характеристики, что увеличивает пропускную способность водопровода.

Pro Aqua Rubis SDR6 20

Производится российской компанией из отечественного сырья. Армируется композитным материалом на основе стекловолокна. В меньшей степени подвергается температурной деформации, что упрощает эксплуатацию водопроводов и увеличивает срок службы.

Задействована технология многослойной экструзии, которая позволяет стабилизировать линейные размеры. Показатели линейного температурного расширения на 75% меньше, чем у аналогов без системы армирования. Применяется при монтаже трубопроводов с холодной и горячей водой. Разрешенная температура теплоносителя – до 95ºС.

Достоинства:

• Высокая прочность;
• Простой монтаж;
• Рабочее давление до 20PN;
• Гладкая поверхность позитивно влияет на пропускную способность;
• Низкая цена.

Недостатки:

Отсутствие продольных линий на поверхности затрудняет центровку.

Valfex Aluminium, SDR 6 PN25

Продукция российской компании, предназначенная для хозяйственно-питьевого водоснабжения. На рынке присутствует с 2005 года. Внешний и внутренний слой линейки Aluminium изготовлены из PPR сополимера. Армирование – алюминиевой фольгой, разработанной специалистами Valfex. При изготовлении используется метод шнековой экструзии, который обеспечивает стабильную структуру полимера.

Монтаж производится по технологии раструбной полифузионной сварки. Рабочее давление может достигать 25PN. Рекомендуемая температура – 80 ºС, допускаются пиковые значения в 90 ºС. Толщина полимера 4,2 мм обеспечивает высокую степень акустического комфорта.

Достоинства:

• Низкое линейное расширение;
• Производитель дает гарантию 10 лет;
• Удобная форма поставки – прутья длиной 2 и 4 метра;
• Широкий ассортимент фитингов.

Недостатки:

Запах во время монтажа.

Banninger G8200FW032

Немецкие водонапорные трубы, изготовленные из PP-R сополимера с высокими показателями тепловой стабилизации. Имеют повышенную жесткость при транспортировке теплоносителя, нагретого до высоких температур, могут использоваться для горячего водоснабжения.

Армированы стекловолокном, что гарантирует низкое температурное расширение. Рекомендуемое рабочее давление 20PN. Толщина полимера 3,6 мм обеспечивает низкий уровень шума при работе водопровода. В каталоге производителя – полный спектр фитингов для прокладки горячего и холодного водоснабжения в частных домах, на объектах торговой и коммерческой недвижимости.

Достоинства:

• Хорошая устойчивость к химическому воздействию;
• Долговечность;
• Огнестойкость.

Недостатки:

• Завышенная цена;
• Зеленый цвет.

Металлопластиковые трубы

Металлопластик приобрел значительную популярность за счет доступной стоимости и сравнительно несложного монтажа. Состоит труба из слоев: между полиэтиленом проложена алюминиевая фольга. Такая особенность композиционной трубы позволяет ей обеспечивать максимальную теплопроводность.

Как известно, металл нагревается от воздействия горячего теплоносителя, тогда как пластиковые вариации лишь немного меняют температуру. Потому металлопластик соединяет черты обоих материалов с целью оптимизации характеристик. В частности алюминиевая прослойка способствует улучшению теплопроводных качеств, а полиэтилен в совокупности с ней создает прочную структуру.

В местах соединения с фитингами металлопластиковые трубы могут быстро выйти из строя

Из достоинств материала выделяют:

• долговечность и надежность, при условии соблюдения технологии;
• устойчивость к коррозии. Пластик, который контактирует с водой, не меняет своих качеств;
• прочность. При нагреве труба не меняет форму, не расширяется. Выдерживает до 10 бар и до 95ºС;
• внутренняя поверхность трубы гладкая, что способствует свободному прохождению воды без создания сопротивления;
• гибкость. Труба легко изгибается;
• низкая стоимость;
• легко найти монтажника или смонтировать трубопровод самому.

Недостатки:

• фитинг является железным, на него воздействуют примесь и влага, а потому возможна поломка из-за образования накипи или коррозии;
• не умея выполнять пресс-соединения, можно перерезать фитингом трубку;
• алюминий и полиэтилен имеют разную степень расширения. При воздействии высоких температур, может случиться расслоение.

Диффузия кислорода

Вряд ли продавцы пластиковых труб расскажут вам об этой проблеме – они предпочитают о ней умалчивать. Но любой полимерный материал подвержен диффузии кислорода – кислород проникает через стенки труб и попадает в воду. И если для водопровода это не имеет особого значения – проточная вода просто не успевает достаточно сильно насытиться кислородом, то для замкнутой системы отопления в частном доме это представляет собой проблему.

Пластиковые трубы подвержены диффузии кислорода: не рекомендуется использовать их для системы отопления в частном доме

Чрезмерно обогащенная кислородом вода становится причиной разрушения крыльчаток насосов, запорных вентилей и вообще всех металлических деталей котла и системы отопления в целом.

Материалы и инструменты

Проще всего, заменить любые трубы на полипропиленовые, тем более что можно приобрести даже трубы на давление 25 бар, для высотных зданий. Чаще всего так и поступают.

Из инструментов для демонтажа понадобятся:

• машинка УШМ (Болгарка) с отрезным кругом по металлу;
• небольшая кувалда на 3-5 кг;
• слесарный ключ 2-3 номер;
• перфоратор или электромолоток.

Для монтажа нужно подготовить следующие инструменты и материалы:

• паяльный набор для пластиковых труб с ножницами;
• тройник для подключения квартиры;
• кран для пайки к пластику, с переходом на квартирную разводку, с учетом материала труб внутреннего водопровода;
• переходные 2 элемента для соединения пластиковой трубы со стальной (о них ниже);
• 4 метра трубы (2х2), с учетом толщины перекрытия и захода к соседям по 20 см;
• крепежные хомуты на стену;
• клупп для нарезки резьбы на старой стальной трубе
• 2 сгона в комплекте с муфтами и контргайками, если выбран вариант с резьбой.

Перед покупкой материалов, необходимо продумать, как будут присоединяться пластиковые трубы к стальным, а также как подключить квартиру. Это самые ответственные и сложные моменты в выполнении замены стояка.

Если металл трубы имеет хорошее состояние, то лучший способ — это нарезка резьбы с последующей установкой сгона на муфте с контргайкой и присоединением к сгону переходной пластиковой муфтой с внутренней резьбой.

Такое соединение можно обслужить, и в случае течи разобрать и перепаковать. Некоторые подрядчики сразу накручивают муфту на резьбу, гарантируя отсутствие течи. В результате все равно приходится переделывать, а отношения с соседями будут испорчены.

Совет! Нарезать резьбу на трубе можно с применением круппа. Можно обойтись без спецключа, вращая его сантехническим (газовый) ключом. Крупп имеет направляющую юбку, поэтому получается надежная резьба.

Если металл имеет сильную коррозию и в качестве резьбы есть сомнения, то устанавливаются фитинги ГЕБО, специально предназначенные для такого соединения.

Трубы должны быть примерно равного диаметра. Возможно применить обжимные хомуты, состоящие из двух половинок под 4 болта.

При выборе тройника и крана, стоит хорошо продумать, а лучше предварительно собрать последовательную цепочку: тройник, кран, подходящее резьбовое соединение к отводу в квартиру.

Выбор оптимальных ПП труб

Как видно из приведенного анализа самими оптимальными для водопровода являются изделия из полипропилена. Они наиболее востребованы среди застройщиков. Для правильного выбора труб необходимо придерживаться следующих пунктов:

1. После проведенного расчета количества труб, а также исходя из своих финансовых возможностей, определиться с производителем.

Самими качественными и надежными считаются трубы от производителей из Германии. Неплохие в качестве экономного варианта изделия от чешских и турецких компаний. Китайские и российские значительно дешевле, но значительно уступают и по качеству.

Обратить внимание на маркировку трубы, где указано рабочее давление, на которое рассчитан данный продукт.
Для горячего водоснабжения необходимо выбирать трубы, на которых обозначено рабочее максимальное значение температуры рабочей среды, для транспортирования которой они могут использоваться.

Для горячей воды лучше использовать армированные трубы. Они характеризуются небольшим коэффициентом расширения и большой прочностью на разрыв.

1. Подобрать трубы необходимого диаметра, который должен соответствовать диаметру труб подводящего стояка.

Таким образом, ориентируясь, какие трубы выбрать для водоснабжения, можно смонтировать самую надежную, эффективную и вместе с тем оптимальную по стоимости систему водоснабжения для вашего жилища.

Монтаж

Собрать пластиковый водопровод своими руками ― дело нехитрое, но требует четкого соблюдения всех правил. Весь процесс состоит из двух этапов: подготовки и сборки.

Первый этап подразумевает построение схемы трубопровода и подбор инструментов. Схема выполняется в виде чертежа или как разметка на стенах комнаты. При ее составлении следует учитывать, что система внутреннего водоснабжения состоит из нескольких элементов: распределительной магистрали, ввода, водомерного узла, стояков, запорной, регулирующей и водоразборной арматуры, а также насосов и баков. Все они должны быть отмечены на схеме. Такая мера позволит выбрать наиболее удачное расположение водопроводной сети и избежать ошибок ее установки.

Подбор инструментов осуществляется в зависимости от типа используемых материалов и способа их прокладки. Могут понадобиться:

• фитинги;
• аппарат для сварки;
• опора;
• приспособление для резки труб.

Монтаж водопровода из каждого вида пластика имеет свои особенности.

Сборка металлопластиковых труб осуществляется двумя способами: прессовым и цанговым. Прессовое соединение водопроводных труб осуществляется с помощью пресс-клещей и обжимного пресса. Этот способ считается самым надежным, но требует дорогостоящего оборудования и арматуры. Цанговое крепление производится одноименными фитингами из латуни. Благодаря этому методу водопровод из пластиковых труб при необходимости легко демонтируется. Но под действием повышенных температур соединение может нарушиться, поэтому его состояние следует периодически проверять, и в случае надобности выполнять замену деталей.

Крепление пластиковых труб из полипропилена происходит методом сварки. С помощью специального аппарата при определенной температуре выполняется нагрев трубы в месте соединения с внешней стороны. Далее нагревательный элемент вставляется в пластиковый фитинг на некоторое время, после чего детали трубопровода аккуратно соединяются.

Крепление пластиковых труб осуществляется с помощью специальной сварки

В ходе процесса важно строго соблюдать температурный режим и продолжительность, поскольку недогрев не обеспечивает эффективное запаивание, а перегрев деформирует детали. Значение параметров зависит от диаметра и толщины изделия представлено в специальных таблицах. Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки

Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки.

Первый способ чрезвычайно прост и заключается в последовательном соединении элементов с использованием резинового кольца в качестве уплотнителя.

Монтаж труб водоснабжения с помощью метода холодной сварки происходит следующим образом:

Для того чтобы убедиться в соответствии размеров деталей, необходимо соединить их «всухую».

1. Края труб обрабатываются напильником или специальным ножом.
2. Элементы в местах соединения покрывают праймером, который очищает и подготавливает поверхность для наиболее эффективного взаимодействия с клеящим составом.
3. На внешний край трубы и внутреннюю часть фитинга наносят специальный агрессивный клей, который меняет структуру верхнего слоя пластика, обеспечивая взаимопроникновение молекул контактирующих частей. Таким образом получается надежная фиксация деталей.

Для соединения пластиковой и металлической трубы используют спиральный двойной переходник, на одну сторону которого нанесена резьба для металлической детали, а на другой — гладкий конец для пластика.

Опоры

Выбор опоры — ответственная задача. Она обеспечивает поддержку, в которой нуждается водопровод из пластиковых труб, увеличивает качество его функционирования и срок службы.

Опоры бывают нескольких видов:

• неподвижная;
• подвижная;
• скользящая;
• хомутовая.

Неподвижная опора поддерживает конструкцию снизу и предохраняет от перемещения.

Подвижная опора для водопроводов защищает трубы, располагающиеся над землей, от действия негативных погодных условий и стихий (сейсмическая активность, ветер и другие). Благодаря такой опоре труба не раскачивается по вертикали, но подвержена умеренным колебаниям.

https://youtube.com/watch?v=3NQ6eyjoFqk

ПОСМОТРЕТЬ ВИДЕО

Скользящая опора для водопровода поддерживает трубопровод и помогает распределить оказываемое на него давление.

Скользящая хомутовая опора для трубопроводов производится из стали. Она обеспечивает им надежную поддержку, но предусматривает некоторое расширение или вибрацию элементов. Пластиковые трубы для водопровода

Материалы для изготовления

Понятно, что полипропилен – это пластик (полимер), при этом он бывает разным и с различными характеристиками. Основное отличие в молекулярной структуре:

• гомополимеры. Простые соединения, в которых все мельчайшие частички имеют одинаковую структуру. Такой материал маркируется литерами РРН;
• блок-сополимеры. Сложные соединения, которые состоят из гомополимеров, как дом из кирпичиков. При этом используется не один вид кирпичей, а несколько. То есть, разные гомополимеры имеют различную структуру. Чередование кирпичиков строго упорядочено. Маркируются литерами РРВ;
• рандом-сополимеры. Самый крепкий материал, структура которого состоит из кристаллов. Маркируются литерами РРR.

Армирование

Пропиленовая труба армированная алюминием

Также в тандеме с материалами указывается наличие армирования, например, РР-R\AL\РР-R. Это означает, что между двух слоев полипропилена находится слой алюминия. Для чего нужно армирование? Только для компенсирования линейного расширения, ни о каком усилении речи не идет. Неармированные пропилен трубы для отопленияне используются, у них слишком большой коэффициент расширения, который равен 0,15 мм/м. Труба удлиняется на 0,15 мм на каждом метре контура, при нагревании на один градус. Отсчет начинается с 20 градусов теплоносителя.

Для армирования применяют два материала:

• алюминий (сплошной или перфорированный);
• стекловолокно.

Важно, каким клеем скреплены слои, если он низкого качества, то может произойти расслаивание. Это приведет к тому, что под обшивку попадет воздух и на контуре образуются пузыри

Сказать что это катастрофа нельзя, но некрасиво и вид пугающий. При этом появление пузырей может быть спровоцировано неправильным монтажом, но об этом позже.

Диаметр и толщина стенок

Эти значения указываются просто цифрами. Например, 16 х 2,5, или 16*2,5, также возможен вариант Ø16 S2.5. Все они означают, что изделие имеет наружный диаметр 16 мм и толщину стенок 2,5 мм

Обратите внимание на то, что в маркировке полипропиленовых труб указан не условный проход, а наружный размер изделия

Это важно, так как расчет диаметра труб для отопления осуществляется для условного прохода

Соотношение наружного и внутреннего диаметра

Вот для удобства табличка, в которой есть значения толщины стенок, наружного и внутреннего диаметра для изделий с разным номинальным давлением.

Номинальное давление

Обозначается двумя буквами и цифрой. Например, РN20, может встретиться вариант СРN16. Цифровое значение указывает на количество атмосфер, при котором изделие прослужит весь гарантийный период, при температуре теплоносителя в 20 градусов. Производители уверяют, что полипропиленовые трубы прослужат 50 лет.

Вы должны понимать, что эта цифра была получена методом расчета при помощи специальной программы. В ней выставляются оптимальные условия и прочие настройки, которые не всегда соблюдаются. Пока жалоб и опровержений не было, а если будут, то бюрократическая система найдет к чему придраться, например, вода в контуре слишком жесткая, или наоборот.

Сортамент

Существует несколько видов пластиковых труб, а именно:

• поливинилхлоридные;
• полипропиленовые;
• полиэтиленовые;
• металлопластиковые.

С особенностями каждого из них можно ознакомиться ниже.

Поливинилхлоридные

Применяемые для водоснабжения напорные поливинилхлоридные трубы (НПВХ) изготавливаются из экологически безопасного пищевого материала, тогда как другие виды изделий из ПВХ могут содержать токсичные вещества.

Трубы НПВХ самые экологичные и безопасные для здоровья человека

Производятся напорные трубы путем вытяжки поливинилхлорида, в состав которого добавляют специальные компоненты и смазочные средства. Наличие в материале атомов хлора обеспечивает его cамозатухание в случае возгорания.

Водопровод из пластиковых труб ПВХ может транспортировать жидкость температурой до +40°C. Если воздух вокруг охлаждается до 0°C и ниже, то требуется утепление конструкции, поскольку при таких условиях материал теряет эластичность и может разрушиться.

Средняя цена на пластиковые водопроводные трубы НПВХ ― 10 рублей за метр.

Полипропиленовые

Полипропиленовые трубы для водопровода чрезвычайно прочны, устойчивы к истиранию, гибки, выдерживают температуру до -25°C и практически не подвержены действию ПАВ. Эти качества позволяют им гарантированно отслужить срок в 50 лет.

Водопровод из полипропилена без вреда для материала способен поставлять жидкости температурой до +75°C, а в кратковременном периоде ― до +95°C.

Полиэтиленовые

Пластиковые трубы для водопровода из полиэтилена функционируют в температурном диапазоне 0–+40°C. Они абсолютно безвредны и не влияют на качество транспортируемой питьевой воды.

Полиэтилен сохранит воду для вас в первозданном состоянии

В зависимости от разницы производственного процесса различают пять видов полиэтиленовых изделий:

• ПНД (низкого давления);
• ПСД (среднего давления);
• ПВД (высокого давления);
• РЕХ (сшитый).

С их помощью получаются изделия с разными характеристиками и областью применения.

Металлопластиковые

Металлопластиковые трубы представляют собой конструкцию из трех слоев:

• внутренний слой из сшитого полиэтилена;
• фольга из алюминия толщиной не более ½ миллиметра;
• защитное покрытие из полиэтилена.

Гарантированный период их эксплуатации ― 30 лет, а их рабочая температура в долговременном периоде доходит до 95°C. Возможно также безопасное функционирование в течение нескольких часов при 110°C.

Такое изделие способно выдерживать внутренне давление до 10 атмосфер.

Металлопластиковые выдерживают очень большое давление и смело используются на производствах

Общие выводы

Так какие лучше использовать трубы для водоснабжения в каждом конкретном случае?

Прежде, чем переходить к конкретике, давайте сформулируем общее правило:

1. На ХВС и автономном горячем водоснабжении могут применяться любые виды напорных труб, соответствующие штатным эксплуатационным температурам (в том числе полимерные и металлополимерные);

На фото — подводка холодной воды в частном доме

1. В системах централизованного горячего водоснабжения мы настоятельно советуем применять только металлические трубы.

В домах советской постройки водоснабжение разводилось только сталью — черной и оцинкованной
