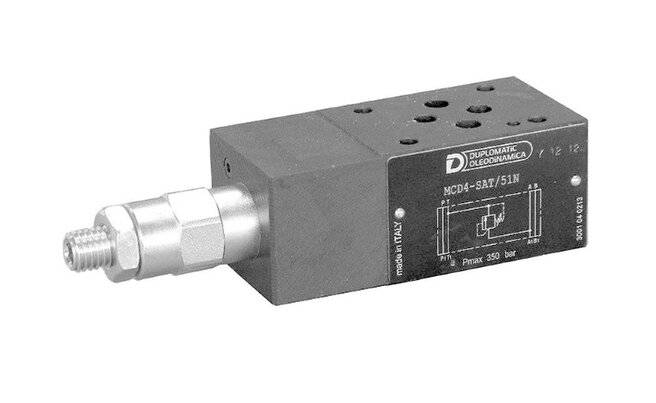

Клапан сброса избыточного давления: виды, устройство, принцип работы и монтаж аварийного клапана для воды

Особенности установки предохранительного клапана

Схема отопления с установленным предохранительным клапаном

Профессиональная установка предохранительного клапана в системе отопления заключается в учете не только его характеристик, но и работы расширительного бака. Как только последний не сможет расширить внутренний объем труб – перепускной клапан должен сработать и удалить излишек воды из труб.

По правилам сбросной предохранительный клапан для системы отопления должен устанавливаться сразу после выходного патрубка котла (на схеме это элементы 3 и 4). Оптимальное расстояние между ними составляет 20-30 см. Для визуального контроля перед ним монтируется манометр. По его показаниям можно определить текущее состояние системы.

Существуют определенные правила установки предохранительного клапана в системе отопления:

1. Перед устройством и котлом нельзя монтировать запорное оборудование – задвижки, краны и т.д.;
2. Для удаления излишка воды на выходной патрубок правильно выбранного предохранительного клапана отопления устанавливается сливная трубка. Она может быть соединена с обратной или канализационной трубой;
3. В закрытой гравитационной системы предохранительный отопительный клапан устанавливается в самой высокой точке.

Помимо этого нужно периодически проводить проверку состояния механизма. Для пружинных моделей характерно «слипание» тарелки со стенками корпуса. Это повышает значение максимального давления открытия предохранительного клапана в системе отопления. В результате при превышении допустимого значения давления устройство не сработает.

В большей степени последнее относится к условиям эксплуатации предохранительного клапана для отопления, чем к принципу его работы. Однако без этого даже при идеально выполненном монтаже повышается вероятность некорректного функционирования устройства.

Если же количество аварийных спусков было 7-8 раз — специалисты рекомендуют заменить клапан. Это связано с естественным износом пружины и тарелки.

Что следует учитывать во время подбора предохранительного клапана в автономную систему отопления? Соответствие его технических характеристик эксплуатационным

Также важно правильно соединить его с патрубком. Для этого лучше всего использовать традиционную паклю для труб

Лента ФУМ может не выдержать температурного воздействия, в результате чего появится течь.

Для лучшего понимания принципа работы предохранительного клапана рекомендуется посмотреть видео об особенности конструкции и функционирования пружинной модели:

Принцип работы предохранительного клапана

Предохранительное клапанное устройство, используемое в водогрейном оборудовании, правильнее было бы обозначить, как эффективную клапанную систему. Пара таких элементов располагается внутри латунного или никелированного перпендикулярно-образного корпуса.

Нижняя часть такого корпуса представлена обратным клапаном, который способствует предотвращению оттока воды из резервуара водогрея в условиях пониженного давления в водопроводной системе. Внутри перпендикулярного ответвления объёмного корпуса установлено другое клапанное устройство, задачей которого является выпуск некоторого количества воды при повышенном давлении.

Клапан с аварийным рычажком

Принцип функционирования предохранительного клапанного устройства достаточно прост:

• в условиях заполнения бака водой и при открытом кране горячего водоснабжения, показатели давления внутри водогрейного оборудования ниже водопроводного уровня, что вызывает отжим тарельчатой пластины внутри обратного клапанного устройства;
• при выравнивании показателей давления внутри водогрейного оборудования и водопроводной системы происходит поджим пластины к корпусным стенкам при помощи пружины, что способствует перекрытию поступления воды, внутрь водонагревательного агрегата;
• в условиях включенного режима на нагрев, осуществляется относительно плавное повышение температурных показателей воды, и, соответственно, рост давления внутри системы до предельных показателей;
• достижение пороговых показателей давления, стимулирует сжатие встроенной пружины на предохранительном клапане, что сопровождается открытием выходного отверстия к штуцеру. В этом случае происходит частичное стравливание воды до нормализации показателей, после чего пружинное устройство закрывает выход, и вода не вытекает.
• принцип функционирования предохранительного клапанного устройства обуславливается подкапыванием воды из штуцера, что сопровождает нагрев и понижение уровня давления внутри водопроводной системы. Сливающаяся вода нуждается в отводе, поэтому используется специальный прозрачный патрубок, фиксируемый на выходе при помощи хорошо затянутого хомута.

Трубка, устанавливаемая на штуцер, должна быть армированной, но прозрачной, что позволит ей легко выдерживать избыточное давление и контролировать постоянную работоспособность клапанного устройства.

Такой элемент позволяет выполнять автоматический сброс лишней жидкости в канализационную систему.

Работоспособность клапанного устройства может быть нарушена попавшей во внутреннюю часть грязью или в результате получения дисковой частью оборудования повреждений.

Именно по этой причине нужно обеспечить клапану регулярные профилактические осмотры, а при необходимости производить своевременную замену изношенных деталей аналогичными новыми элементами.

Как подобрать предохранительный клапан

При выборе ПСК следует учитывать:

• конструктивные особенности клапанов;
• пропускную способность;
• размеры и технические характеристики трубопроводной арматуры.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

1. пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;

Предохранительный клапан с рабочим механизмом в виде пружины

1. мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

ПСК с дополнительным чувствительным элементом

Мембранные клапаны можно использовать в трубопроводах с любым показателем давления, так как чувствительность такой арматуры выше, чем у пружинных механизмов.

Виды клапанов по пропускной способности

По пропускной способности клапаны подразделяются:

• на малоподъемные механизмы. Пропускная способность увеличивается пропорционально увеличению давления в системе. Как правило, это происходит медленно в течение определенного промежутка времени. Опускание запорного элемента после аварийного срабатывания также производится медленно, что снижает герметичность системы. По этой причине не рекомендуется устанавливать малоподъеменые клапана на газовый трубопровод;
• на полноподъемные механизмы. В отличие от предыдущего вида срабатывание арматуры происходит резко, непосредственно при достижении критического уровня давления. Так же резко клапан и закрывается после нормализации учетного показателя.

Размеры и характеристики арматуры

При определении основных параметров предохранительного клапана требуется учитывать:

• диаметр (условный проход арматуры) и габаритные размеры;
• тип присоединения устройства (фланцевое или муфтовое);
• класс герметичности (ГОСТ 9544-2005);
• возможность настройки и ее диапазон (настройка является одним из важнейших параметров выбора и зависит от технических данных трубопровода);
• параметры контролируемого давления.

Основными видами ПСК являются устройства с диаметром 25 мм и 50 мм. Технические характеристики арматуры приведены в таблице.

Технические характеристики ПСК 25 и ПСК 50

После выбора клапанов проводится проверка срабатывания устройства и только после этого можно приобретать и устанавливать арматуру.

Типы прижимных механизмов

Если отопление имеет невысокую мощность в системе частного дома, либо в квартире, или небольшом промышленном объекте, применяют изделия, имеющие прижимной механизм.

В приборе главной деталью выступает пружина. Деталь служит подпоркой для мембраны, перекрывающей седло. На штоке, соединяющийся с рукояткой, располагают шайбу, которая служит опорой для пружины сверху. Положение шайбы, сила прижима на мембранное устройство контролируется при помощи рукоятки.

Прибор имеет простую конструкцию, является надежным, компактным, его можно сочетать со всеми приборами, которые включают в безопасную группу. Прибор можно приобрести за невысокую цену. Показатель давления влияет на силу сжатия пружины, когда клапан начинает работать. Показатель упругости изделия регулирует диапазон настроек.

Верхний слой пружины выполняют из латунного материала высокого качества, работая по технологии штампования горячего типа. Внутри пружина стальная, мембрана, рукоятка с уплотнителями изготавливается из полимеров.

Иногда оборудование на заводе оснащается данными настройками. Некоторые модели требуют настройки во время монтажа, когда проходят пусконаладочные работы.

Предохранители выпускают открытого либо закрытого типа. Открытый тип отличается тем, что лишняя жидкость вытекает из трубопровода, закрытый тип предполагает спуск в трубопровод с обратным функционированием.

Предохранители рычажно-грузовые имеют небольшое распространение. Автономные системы, имеющие котел, монтируют их нечасто. Как правило, их встречают в области промышленности большого масштаба, в трубах, имеющих диаметр свыше двухсот миллиметров.

В этих предохранителях основным элементом является груз вместо пружины, воздействующий на шток. Груз вешается на рычажное устройство, двигается вдоль длины, влияя на силу, которая прижимает шток.

Прибор рычажно-грузового типа имеет свойство открываться во время превышения рабочего давления внутри золотника снизу значений давления самого рычага. Далее жидкость удаляется сквозь отверстие для сброса.

Внимание! Чтобы случайно не изменить положение тяги на рычажной детали, груз прикрепляют при помощи болтов, накрывая кожухом, устанавливают замок. Вес груза с длиной рычага влияют на показатель давления, настройки

Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются

Вес груза с длиной рычага влияют на показатель давления, настройки. Данный тип проборов имеют большую цену, чем пружинные, но надежностью не отличаются.

Клапаны можно крепить к фланцевым элементам, соединяющим трубопрокаты, имеющих сечение от пятидесяти миллиметров и выше.

Особенности затворов в зависимости от высоты, на которую поднимаются.

Приборы с малым подъемом имеют затворы, которые поднимаются не более пяти сотых процента от сечения седла. Устройство, открывающее деталь, работает по пропорциональному принципу.

Он имеет низкий показатель проходящей жидкости, простейшее строение. Затворы малоподъемного типа монтируют к трубам, транспортирующих жидкость.

Полноподъемные механизмы поднимают затвор выше, поэтому имеют хорошую пропускную способность, могут удалять сразу большой объем жидкости.

Зачем нужен предохранительный клапан

Теплоноситель при закачивании в трубы имеет температуру около +15 ºС, при нагревании в котле вода начинает нагреваться, расширяться, повышая внутритрубное давление. Это может спровоцировать протекание сварных швов, изломом или разрывом полимерных крепежных элементов. Котел при этом может взорваться. В лучшем случае произойдет короткое замыкание электроприборов котельной.

Если степень теплоотдачи газовых или жидкотопливных аппаратов еще можно контролировать, то у твердотопливных это невозможно.

В системе на жидких энергоносителях аппаратура устанавливаются датчики, встроенной автоматикой безопасности, которая срабатывает в экстренной ситуации и отключает приборы.

При отапливании дровами, углем можно попытаться урегулировать силу горения за счет закрывания заслонки, но на это необходимо время. Теплогенератор инертен, из-за чего теплоноситель сильно перегревается.

Когда печь еще в стадии прогрева, достаточно перекрыть доступ воздуха, чтобы быстро загасить пламя. Если же горение раскалило котел до предельно допустимой температуры, то сгорание замедлится, а топка еще некоторое время будет выделять много тепла.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Группа безопасности котла

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

• малого подъема: до 1/20;
• среднего подъема: до 1/4;
• полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

• жидкостных систем высокого давления;
• газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Из чего состоит и как работает устройство

Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.

Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.

Рекомендуем ознакомиться:  Функциональные и конструктивные отличия вентиля от задвижки

Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.

Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.

Виды предохранительной арматуры

Предохранительные клапаны могут иметь различные механизмы привода клапана. Поэтому разделяют их следующие виды:

• пружинные;
• рычажные (рычажно-грузовые);
• импульсные (магнитно-пружинные);
• устройства с разрушающимися мембранами.

Для бытовых бойлеров применяют только пружинные клапаны. Они могут выполнять защитные функции и сбросного, и спускного, и сливного предохранителя.

Пружинный клапан сброса избыточного давления воды для водонагревателя состоит из корпуса, обратного и предохранительного клапанов с пружинами и выпускного штуцера. Многие модели имеют рычаг ручного открытия перепускного отверстия. Корпус имеет наружную резьбу на входе и внутреннюю на выходе.

Форма штуцера для выпуска воды может иметь просто круглый патрубок с буртиком на конце, либо патрубок «ёлочка». Обе формы служат для надежного удержания надеваемого шланга. Шланг используется для отвода избытка воды в дренаж.

На корпусе обязательно имеется отметка о величине предельного давления и стрелка, указывающая направление потока воды для заполнения бойлера.

Многие модели имеют рычажок для ручного открывания (не путать с рычажно-грузовыми клапанами, имеющими другой принцип действия механизма). При наличии рычага, можно в ручную проверить работоспособность клапана на бойлере. А так же воспользоваться им для слива воды из бака, в том числе и в аварийном случае. Такой рычаг еще называют подрывным, так он служит для подрыва клапана, то есть для отрывания от седла в случае прилипания. Хотя как раз это название пришло от рычажно-грузового вида.

Если установлена модель предохранительного устройства без рычага, то для слива воды необходимо установить дополнительный кран. И в такой модели уже не удастся проверить работу прибора в ручную. Дело в том, что отверстие штуцера клапана небольшое, около 5 мм. При большом содержании минеральных солей в воде и регулярном подкапывание, это отверстие забивается отложениями солей. Что может стать существенным препятствием для слива воды, при высоком давлении. Поэтому стоит раз в год проверять состояние такого отверстия.

Для водонагревателей с объемом бака свыше 100 литров предусмотрены узлы безопасности с предохранительным клапаном несколько больших размеров. Часто они комплектуются манометрами и шаровым краном для принудительного слива воды, не препятствующему работе предохранительного устройства. А кроме того, могут иметь регулировочный винт для задания величины давления срабатывания клапана.

Устройство и разновидности

Типичный клапан имеет два патрубка — для подключения к водопроводу и дренажный. При этом дренажный патрубок может быть гладким или снабжаться резьбой.

В корпусе находится пружина с герметично перекрывающим седло нормально закрытым (то есть в отсутствие внешних воздействий находящимся в закрытом положении) клапаном. Вода давит на клапан со стороны седла.

При определенном уровне давления клапан открывается и остается открытым до момента, пока оно не упадет ниже порогового значения. Вода все это время сливается через дренажный патрубок.

Внешний вид и устройство клапана

Регулируемый клапан размером 1/2 дюйма

Что еще полезно знать об этом виде арматуры?

• Разница между клапанами одного типа (регулируемыми и нерегулируемыми) сводится в основном к различиям в диаметре и типе (наружная или внутренняя) резьбы для присоединения к трубопроводу;
• Типичная цена нерегулируемого устройства размером ДУ15 — 300-400 рублей, регулируемого — на 50-80% дороже;
• Некоторые производители предлагают модели с встроенным манометром, позволяющим визуально контролировать текущее давление в трубопроводе.

Особый случай

Так называемая группа безопасности для бойлера представляет собой два разных клапана, смонтированные в одном корпусе — предохранительный и обратный. Это устройство легко узнать по двум резьбам для присоединения к водопроводу и по стрелке на корпусе, указывающей направление протока воды.

На фото — группа безопасности для накопительного водонагревателя

Технические требования к предохранительным клапанам

Основное требование, предъявляемое к аварийной арматуре- это надежность и четкость срабатывания. Достигается это за счет:

• Быстрое открытие при достижении порога срабатывания.
• Достаточная пропускная способность при открытии.
• Четкое закрытие при снижении напора до допустимого уровня.
• Гарантия герметичности и отсутствие утечек при нормальном напоре до и после срабатывания.
• Безотказность в течении паспортного срока эксплуатации и проектного числа срабатываний. Стабильность параметров упругих элементов и качества поверхностей золотника и седла.

Вся предохранительная арматура обязательно должна периодически испытываться на работоспособность, целостность и качество уплотнений. Для этого ее демонтируют и направляют в сертифицированную поверочную лабораторию или испытательный центр. Для предохранителей, работающих в сложных установках непрерывного цикла, допускается проверка на месте. Ее проводят методом испытания в действии.

Где необходима установка клапана

Самая острая необходимость в установке данного клапана стоит в системах парового отопления. там из-за использования высоких температур теплоноситель может перегреваться до предела. Именно это становится причиной повышения давления в системе. «>»>»>»>»>»>»>»>»>

В прочем, клапан сброса лишним не будет нигде, поэтому, если вы имеете лишние средства, то лучше всего установить его. Менее всего в таких устройствах нуждаются газовые и электрические системы. Более всего — паровое отопление.

• Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
• Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
• Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Критерии выбора предохранительного сбросного клапана

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.

2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.
