Проектирование и монтаж коллекторной отопительной системы

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Калькулятор расчета общего объёма системы отопления

Иногда у владельцев домов или квартир, в которых установлено автономное водяное отопление, возникает потребность точно определить общий объем системы. Чаще всего это связано с необходимостью проведения тех или иных профилактических и регламентных работ, в ходе которых придется полностью опорожнить систему, а затем – заполнить ее новым теплоносителем. При использовании обычной воды это, возможно, не столь актуально (хотя и ее желательно правильно подготовить к такой «миссии»), но когда приобретается специальный теплоноситель, который может стоить недешево, для планирования покупки без знания объема не обойтись.

Информация об объеме системы отопления бывает необходима и для других нужд. Так, например, это значение в обязательном порядке потребуется для правильного подбора расширительного бака. Некоторые расчеты, проводимые при модернизации системы и замене того или иного оборудования, также могут потребовать эту величину для подстановки в теплотехнические формулы. Одним словом, знать такой параметр – никогда не будет лишним. А определиться с ним поможет расположенный ниже калькулятор расчета общего объёма системы отопления.

Пояснения по проведению расчетов

Итак, если нет никакой возможности промерить объем системы отопления экспериментальным путём (например, аккуратно заполняя ее из водопровода, с засечкой показаний счетчика расхода воды), то придётся провести математические вычисления. Сводятся они к тому, что проводится суммирование объемов всех установленных в системе приборов и трубных контуров. Часть значений – должна быть уже известна, остальные можно рассчитать, используя геометрические формулы объема.

• Объем теплообменника котла – это значение всегда есть в технической документации любой модели.
• Объём расширительного бака. Он тоже должен быть известен владельцам. То, что любой бак никогда не должен быть заполнен доверха, учтено в программе калькулятора.

Кстати, иногда требуется решить и несколько другую задачу – узнать объём системы без расширительной емкости, именно для правильного ее подбора. В этом случае на слайдере «объем расширительного бака» необходимо поставить значение «0», и полученное итоговое значение и станет исходным пунктом для выбора оптимальной модели.

Это – обязательный элемент системы отопления, который должен в полной мере соответствовать ее параметрам. Как провести расчет необходимого объема мембранного расширительного бака – читайте в публикации, посвящённой созданию системы отопления закрытого типа .

Следующая позиция – это объем установленных приборов теплообмена. Для разборных батарей можно указать количество секций и их тип – объем наиболее распространенных радиаторов уже внесен в программу расчета. Если радиаторы или конвекторы неразборные, то указывается их емкость по паспорту и, соответсвенно, количество приборов.

Если в доме смонтированы теплые полы, то расчет будет произведен по суммарной длине контуров и типу использованных для этого труб. В базу данных программы заложены необходимые параметры для контуров из металлопластиковых труб и для неармированных РЕХ — из сшитого полиэтилена.

Значительная часть общего объёма системы отопления всегда приходится на контуры – трубы подачи и «обратки». Характерно, что при монтаже нередко используются из различные типы, причем не только по внешнему диаметру, но и по материалу изготовления. А так как у разных типов могут существенно отличаться внутренние диаметры (из-за отличающейся толщины стенок при равенстве внешних диаметров), то это сказывается и на объемах.

В алгоритме расчета это учтено. Необходимо только заранее промерить длину участков каждого из типа труб, а потом указать их в соответствующих полях ввода данных калькулятора. Например, в системе использованы стальные трубы ВГП. Отмечаем в калькуляторе, что да, они имеются – и появляется группа слайдеров, в которых останется только ввести длину участков для каждого их существующих стандартных диаметров. Если какого-то диаметра в системе нет, то оставляется значение длины по умолчанию, то есть «0».

Точно так же организован ввод данных и подсчет объёма и для других типов – металлопластиковых и армированных полипропиленовых труб.

В системе отопления могут быть смонтированы и другие приборы, вмещающие определенный объем теплоносителя – это коллекторы заводского изготовления, буферные емкости (теплоаккумуляторы), бойлеры, гидравлические разделители. Если подобное оборудование есть, то достаточно выбрать соответствующий пункт в калькуляторе, чтобы появилось дополнительное окно ввода паспортного значения объёма прибора (одного, или сразу нескольких – суммарно).

Итоговое значение калькулятор покажет в литрах.

Основные виды коллекторов

Чтобы понимать, какой коллекторный агрегат вам нужен, стоит разобраться в том, какими они бывают.

Виды коллекторов:

1. Радиаторные – самый востребованный тип, который можно подключать различными методами: сверху, снизу, по диагонали и сбоку. Чаще всего используют нижний способ, так как в этом случае контуры не так бросаются в глаза, а экономический расчет подтверждает эффективность такого подключения.
2. Гидрострелки – представляют собой стоящую вертикально трубу с заглушками. Использование такого разделителя помогает избежать резких температурных скачков, сохранять постоянный поток теплоносителя, экономить электрическую энергию и топливо.
3. Солнечные – используются, как правило, в тех регионах, где высокий уровень солнечного излучения. Распределитель, впитывающий лучи солнца, выглядит как плоский ящичек с пластиной, аккумулирующей тепло, которое затем передается теплоносителю.

Чаще всего люди используют радиаторный вид коллекторов, а реже – солнечный, используя его в качестве дополнительного источника отопления или ГВС в районах с отсутствием газа и хорошим уровнем излучения солнца.

Установка коллекторной отопительной системы

Условно весь процесс монтажа можно разделить на 3 этапа: укладка и закрепление труб на полу комнаты, установка коллекторного шкафчика и подключение труб к гребенкам.

Инструкция по выполнению работ выглядит так:

• сперва подготавливается основание – бетон очищается и выравнивается;
• затем расстилается слой гидроизоляции, а по периметру комнаты наклеивается лента, которая позволит сгладить расширение бетонной стяжки;

• затем следует слой гидроизоляции;
• поверх него укладывается обычная металлическая сетка и к ней проволокой или специальными клипсами крепятся трубы. При креплении труб к сетке проволокой нужно оставлять небольшой зазор;

Все готово к заливке бетона

затем следует заливка пола. При таком способе прокладки труб они при транспортировке теплоносителя к радиатору частично будут работать на обогрев пола в комнате.

Трубы находятся в толще бетона

Что касается коллекторного шкафчика, то для частного дома можно выбрать как настенные или напольные модели, так и встроенные в стену варианты. В принципе, на эффективность отопления это никак не влияет, так что выбирать приходится скорее исходя из удобства доступа к коллекторным гребенкам.

Пример настенной модели шкафчика

Под модели шкафчиков, встроенные в стену, нишу желательно предусмотреть еще на этапе проектирования дома. Вне зависимости от типа, шкафчик дополнительно нужно крепить к стенам анкерами или саморезами (в деревянном доме), для этого предусмотрены специальные проушины в конструкции шкафчика.

Обойтись без шкафчика можно, но пострадает интерьер помещения

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

  Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться. Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Монтаж системы отопления частного дома: основные схемы

Самостоятельный монтаж системы отопления частного дома поначалу может показаться очень сложным. Однако ничего невозможного нет. Главное — правильно разобраться в основных принципах данного процесса и тщательно подготовиться к нему.

Правильный монтаж отопления коттеджа или дома начинается с точного расчета необходимой мощности отопительного оборудования и выбора самого эффективного варианта отопительной системы в конкретном случае. Чтобы не ошибиться, нужно получить консультацию специалиста. Исправить ошибки будет очень сложно и дорого.

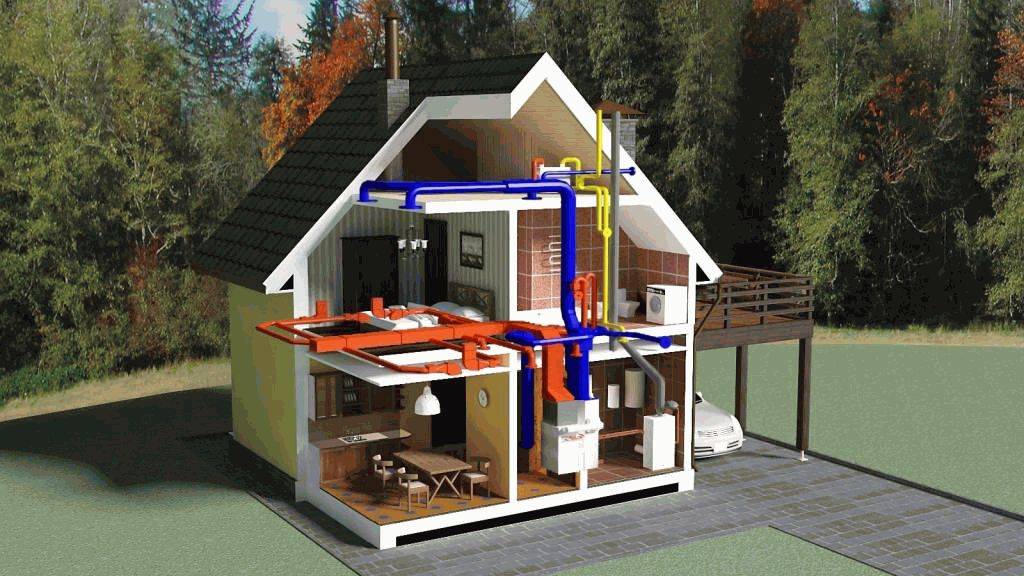

Что такое система отопления?

В жилых постройках частного сектора монтаж систем отопления делается индивидуально. Главной составляющей системы является жидкость, пар или газ, передающие тепло в нагревательные приборы по трубам. Паровое отопление основано на циркуляции пара, образующегося при нагревании воды. Превращаясь в конденсат, пар перемещается из отопительных приборов в котел, затем нагревается снова. Подобная система имеет небольшую эффективность, создавая множество проблем. Поэтому сейчас паровое отопление в жилых домах устанавливать запрещено.

Воздушное отопление — это, прежде всего, «теплый пол». Он требует заметных расходов на электроэнергию, установка этой системы не всегда представляется возможной.

Водяное отопление — самый удобный и эффективный на данный момент способ обогреть частный дом. Монтаж отопления такого типа можно провести самостоятельно.

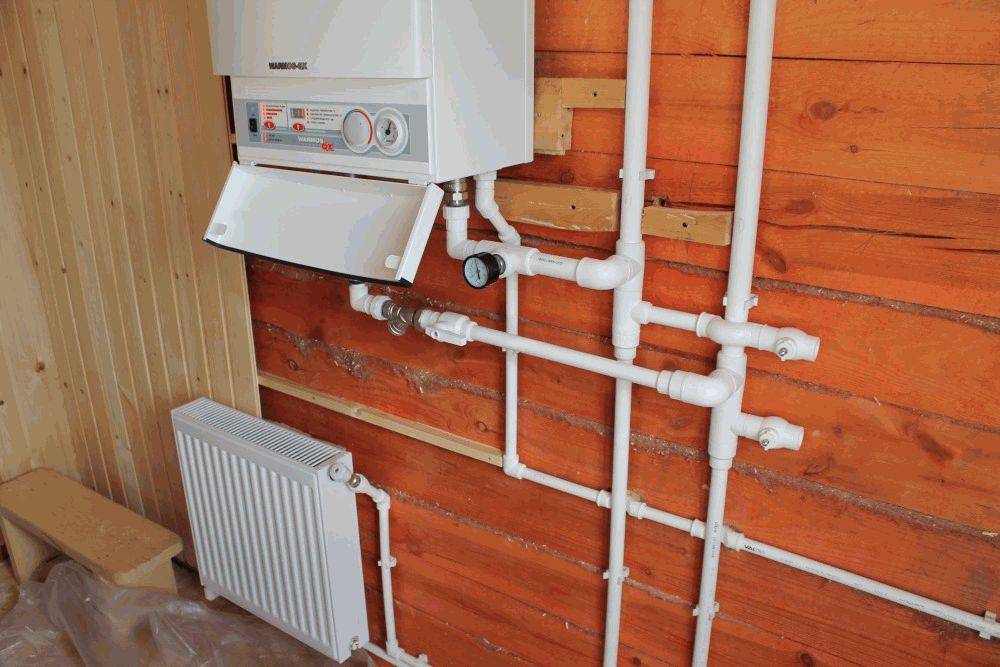

Водяное отопление

Монтаж отопления, водоснабжения, канализации в строящемся коттедже или доме проводится параллельно. Поскольку технологии сходные, инструменты и оборудование требуются одинаковые.

Для обустройства отопления с жидким теплоносителем требуется:

• водогрейный котел;
• круговой гидронасос, прогоняющий жидкость по системе от котла до радиатора, для антифриза требуется насос большей мощности;
• демпферный бачок регулирует подачу жидкости за счет эластичной мембраны, которая прогибается под давлением воды;
• контур системы отопления состоит из батарей и труб подачи нагретой воды;
• отопительные приборы — батареи и т. п.;
• первичные измерительные преобразователи (датчики и регуляторы) для контроля внутрисистемной температуры и обеспечения бесперебойной работы отопления.

Для работы нужны следующие инструменты:

• электродрель или перфоратор;
• молоток;
• шуруповерт;
• рулетка;
• строительный уровень;
• набор разводных ключей.

Разновидности котлов

Вид нагревательного котла определяется топливом, на котором он работает. Чтобы правильно выбрать энергоноситель, нужно ознакомиться с основными характеристиками котлов различной категории.

Пиролиз — современный вариант твердого топлива. Пиролизный котел может работать без наполнения вручную несколько дней, т. к. топливо подается автоматически. Эффективность отопления на пиролизе повышается за счет сгорания не только топлива, но и выделяемого газа.

Жидкое топливо — керосин, дизель или мазут, чаще используется в степных районах. Жидкотопливные котлы не требуют частой загрузки. Их отливают из чугуна, поэтому они имеют довольно большой вес. Хранить запас топлива нужно согласно ГОСТ 1510-84.

При наличии газовой магистрали целесообразнее установить газовый нагревательный котел. Газ — самое дешевое топливо. Если центрального газоснабжения в доме нет, возможен монтаж котлов отопления, работающих на био- или сжиженном газе. Такие котлы обязательно регистрируются в Ростехнадзоре. Они должны устанавливаться только специалистами.

Основная схема системы обогрева жилья

Одноконтурные водяные котлы используются только для отопления помещений. Для горячего водоснабжения устанавливается специальный бойлер. За счет двухконтурной системы производится отопление и горячее водоснабжение.

Разводка без циркуляции не обеспечивает отвод остывшей воды. Батареи нагреваются неравномерно. Температура в них падает по мере удаления от котла. Эффективность такой системы низкая, установить необходимую температуру практически невозможно.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Расширительный бак размещают перед циркуляционным насосом на магистрали обратной подачи. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.
