Колодцевая кладка стен из кирпича: описание и руководство

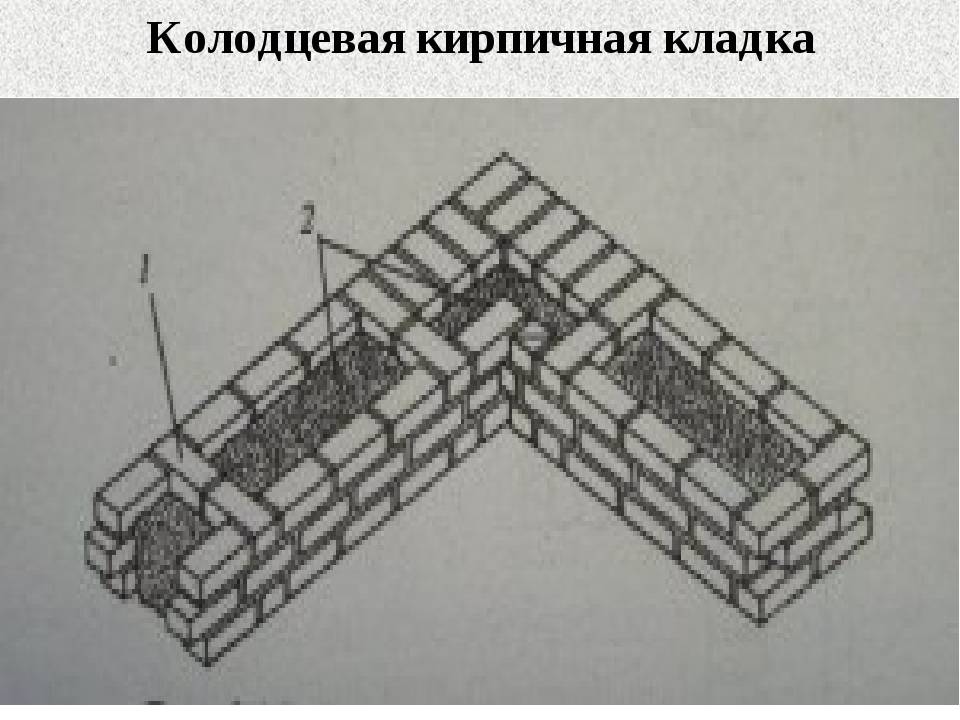

Рис. 1 Колодцевая кладка

А — фрагмент кладки; Б — порядковая раскладка кирпичей при кладке прямого угла стены; 1 — утеплитель; 2 — диафрагма из тычковых кирпичей

Этот строительный прием позволяет снизить расход кирпича на 15-20% по сравнению со сплошной кирпичной кладкой. Варианты колодцевой кладки характеризуются различной капитальностью и устойчивостью (рис. 2).

Рис. 2 Варианты колодцевой кладки — вид сверху (в мм)

Слои в колодцевой кладке соединяют вертикальными диафрагмами, расстояние между которыми не должно превышать 1170 мм. На рис. 3 дан план кладки с примыканием внутренней стены.

Рис. 3 Облегченная колодцевая кладка с примыканием внутренней стены (размеры в мм)

Само собой разумеется, что прочность стены при колодцевой кладке снижается. Поэтому на нижнем уровне плит перекрытия и на два ряда ниже оконных проемов по всему периметру наружных и несущих стен устраивают горизонтальные растворные диафрагмы.

Рис. 4 Облегченные кладки с растворными диафрагмами

Такие диафрагмы образуются арматурной сеткой, которую заводят одновременно во внутренний и наружный слои кладки и защищают слоем песчано-цементного раствора. Недостатком колодцевой кладки является повышенная инфильтрация воздуха через воздушные полости.

Чтобы избавиться от этого явления рекомендуют штукатурить стены, выполненные колодцевой кладкой. Возведение угла начинают с укладки наружной и внутренней тычковых верст.

Рис. 5 Угловая облегченная колодцевая кладка (размеры в мм)

Продольные стены колодцев выкладывают ложковыми рядами. Второй ряд наружной и внутренней верст выкладывают ложками, поперечные стенки колодцев — тычками. Перевязку поперечных стенок с продольными осуществляют через ряд.

Колодцы начинают засыпать утеплителем после сооружения 4-5 рядов кладки. Углы с трехрядными диафрагмами значительно повышают прочность сооружения.

Рис. 6 Угловая кладка с трехрядными диафрагмами

Особенностью этих стен является сплошная кладка в углах. Сооружение угла начинают с укладки двух трехчетверок в наружной версте. С первого по третий ряд ведут сплошную кладку с однорядной системой перевязки.

В уровне четвертого ряда оставляют место для укладки утеплителя. Поверх утеплителя делают растворную стяжку, по которой в той же последовательности продолжают укладку угла диафрагмами.

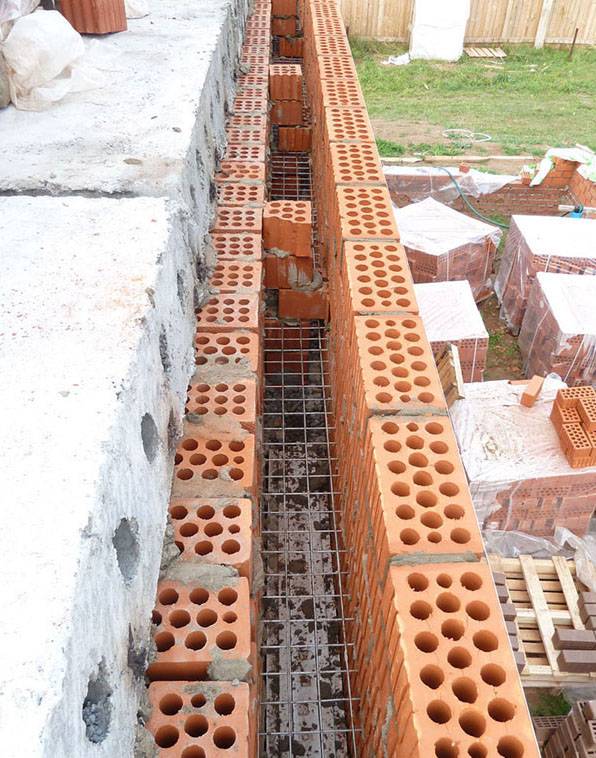

Колодцевая кладка стен — технология

В зависимости от толщины несущей стены они различаются своей капитальностью и устойчивостью. Для повышения устойчивости колодцевой кирпичной кладки слои соединяются вертикальными диафрагмами, на уровне плит перекрытия и оконных проемов
устраиваются горизонтальные диафрагмы.

Колодцевая кладка представляют собой трехслойную конструкцию, в которой предусмотрено использование утеплителей в качестве среднего слоя между несущей или самонесущей стеной и защитной декоративной облицовкой.

Классический вариант колодцевой кладки:

	1) Штукатурка.
2) Кирпичная кладка.
3) Пароизоляция.
4) Утеплитель.
5) Наружный ряд кирпичной кладки.

В классическом варианте был заложен принцип жесткой связки внутренней и наружной стенок. Такие системы, как правило, состоят из материалов, каждый из которых имеет свой срок эксплуатации. И при необходимости будет невозможно произвести локальный ремонт или замену утеплителя, поскольку для этого потребуется полный демонтаж стены.

В усовершенствованной модели колодцевой кладки наружный ряд облицовочного кирпича фиксируется к несущей стене на гибких металлических или полимерных (стеклопластиковых) связях. И поскольку несущей частью стены является только внутренняя ее часть, то она должна быть более широкой, например, в кирпич или полтора кирпича.

В случае использования в качестве утеплителя минеральной ваты, обязательным условием проектирования усовершенствованных многослойных стен является устройство вентиляционного зазора. Минимальное расстояние между слоем теплоизоляции и кладкой из лицевого кирпича в этом случае — 10 мм.

Трехслойная стена с утеплителем из минеральной ваты:

	1) Вентилируемая воздушная прослойка.
2) Гибкие связи с фиксаторами.
3) Наружная кладка.

Применение добавок в кладочном растворе

Всеми перечисленными выше полезными свойствами обладают кладочные растворы, приготовленные с использованием добавок для бетона Cemmix.

Специалистами нашей компании разработана специальная комплексная добавка для кладочных и штукатурных растворов CemStone. Она позволяет увеличить срок жизни замешанного раствора до 4 часов (в нормальных условиях), обеспечивает воздухововлечение и пластификацию раствора. Благодаря воздухововлекающему действию, в растворе образуются замкнутые микропоры, заполненные воздухом, с очень прочной оболочкой, которые обеспечивают утепление, гидроизоляцию и упрочнение кладочного шва.

Технология утепления кирпичных стен

Лучше всего выполнять утепление во время постройки. Суть технологии состоит в создании двух параллельных слоев кладки с зазором в 15-30 см.

Образовавшаяся полость засыпается керамзитом, в результате появляется прочная стена с высокими теплоизоляционными качествами. Применяют три варианта:

• Колодцевая кладка облегченной конструкции. Строятся параллельно внешняя и внутренняя стены. Каждые 2 ряда производится перевязка обоих слоев кирпичам с шагом 0,5-0,7 м. Изолятор засыпают периодически, с увеличением высоты на 0,3-0,5 м. Возможное оседание утеплителя устраняется связыванием гранул цементным молочком. Слой теплоизолятора приобретает достаточную жесткость и неподвижность, сохраняя эксплуатационные качества. Методика подходит для утепления двух слоев кирпича или кирпича и блочной кладки.
• Колодец с диафрагмами жесткости. Методика состоит в строительстве двух параллельных стен — наружной в 1 кирпич, внутренней — в полкирпича. Через каждые 5 рядов зазор между слоями заполняется керамзитом и проливается цементным раствором скрепляющим засыпки. Затем оба ряда полностью перевязываются кирпичным рядом и вся процедура повторяется. Технология позволяет обойтись без перевязочных анкеров. Особенностью методики является постоянный контроль за уровнем внутренней и наружной стен, иначе перевязочный ряд будет невозможно уложить.
• Кладка с закладными элементами. Технология близка к колодцевой облегченной кладке, но вместо перемычек из кирпича используются металлические анкера и гибкие связи. Этот метод несколько легче, так как он позволяет некоторое расхождение уровней. Утеплитель засыпается послойно со скреплением каждого цементным молочком.

Подобная технология применяется и при утеплении стен из разных материалов — например, наружной кирпичной и внутренней бетонной. Отличается только способ связки, поскольку остается один вариант — анкера.

Процесс кладки стен блоками из керамзита

Чтобы кладка керамзитобетонных блоков своими руками получилась качественной, пригодится как пошаговая инструкция, так и строительные нормы. Перед началом работ нужно подготовить необходимые инструменты:

• измерительные инструменты: отвес, рулетка, строительный угольник и уровень;
• киянка;
• леса;
• кельма;
• прочный шнур;
• болгарка с отрезным кругом;
• бетономешалка и емкости для бетона, если будете готовить кладочный раствор самостоятельно. Бетоносмеситель можно заменить миксером для замешивания бетона.

Также потребуются материалы:

• Стеновой штучный материал. Лучше всего приобрести столько, сколько керамзитобетонных блоков понадобится для проведения полного объема строительных работ;
• Прутья арматуры диаметром 8 – 10 мм или металлическая сетка.
• Составляющие раствора для кладки блоков.

Раствор для укладки

Чтобы приготовить качественную смесь лучше всего использовать цемент марки не ниже М400 и речной песок без крупных включений и глиняных комков.

Идеальное соотношение компонентов: 1 часть цемента / 3 части песка / водоцементное отношение 0,7.

Корректировка показателя водоцементного отношения производится с учетом влажности песка и применяемых добавок для увеличения пластичности бетонной смеси.

Готовить раствор лучше всего небольшими порциями. В идеале он должен постоянно перемешиваться, чтобы избежать расслаивания компонентов и преждевременного схватывания.

Подготовка

Как правильно класть керамзитные изделия? Первое и самое важное — нужно соблюсти главное правило – гидроизоляция фундамента рулонным материалом, например, стеклоизолом или рубероидом. Закрепить его лучше тонким слоем раствора

Чтобы процесс возведения стен не тормозился перед его началом нужно подготовить требуемое количество полублоков, заранее нарезав болгаркой. Чтобы можно было максимально и быстро доставать материал разложите блоки стопками по всему периметру фундамента.

Инструкция по устройству кладки блоков

Между будущими углами здания натягивается шнур и навешиваются отвесы –это основные ориентиры для ровной кладки. Как и любая другая кладка, наша начинается с углов.

Этап 1

На гидроизоляцию наносится слой раствора не более 2,5 см и ложится блок, при этом его нужно максимально сильно прижать к основанию, пристукнуть и убрать лишний раствор. Сразу же ведется его расшивка, вид которой зависит от типа финишной отделки. Толщина швов не должна превышать 10 см. в противном случае стены будут сильно промерзать.

Этап 2

Последующие пристраиваются по соседству таким же способом. Если используются щелевые изделия с поперечным расположение пустот, то их нужно выкладывать только тычковыми рядами

Важно контролировать ровность укладки блоков постоянно посредством отвесов, строительного или лазерного уровня. Для большей точности можно использовать водяной уровень или нивелир

Этап 3

После того как удалось качественно выложить первый ряд, можно смело приступать ко второму, повторяя предыдущие шаги. После третьего ряда можно пользоваться специальной клеящей пеной, если вы возводите стены из комбинированных пазогребневых блоков. Наносить ее лучше специальным пистолетом в два параллельных ряда.

Лучше всего производить параллельное наращивание как внешних, так и межкомнатных стен. Это делается для того, чтобы произвести армирование на одинаковом уровне. Перевязка внутренних стен применяется должна быть следующей: блоки межкомнатных стен должны заходить в наружные полностью через ряд. Чтобы не было «мостиков холода» торец внутренней стены утепляют кусками пенополистерола.

Этап 4

Усиление стен производится через каждые 3 – 5 радов. Для этого по всему периметру выдалбливаются бороздки, в них укладывается арматура. В некоторых блоках уже имеются технические ниши. Если же кладка ведется не колодцевым способом, то возможно использование металлической сетки, которая просто укладывается на блоки и фиксируется раствором.

Этап 5

Для того чтобы стены выдерживали и равномерно распределяли нагрузку нелегких элементов крыши, при любом способе кладки устраивается армопояс после того, как все ряды уложены. Сделать его можно самим непосредственно на площадке, смастерив опалубку из дерева на стене, уложить арматурный каркас и залить бетоном М300. Выстаиваться от будет в течение недели под пленкой.

Также возможно приобрести уже готовые части армопояса и просто произвести монтаж на раствор. Как вариант – заранее самим залить нужное число элементов армопояса и установить их на возведенной стене.

После проведения работ можно приступать к проведению финишной облицовки фасада. Чтобы досконально изучить как класть керамзитобетонные блоки, ознакомитесь с видеоматериалом.

Утепление чердачного перекрытия

Утепление потолка керамзитом и чердака выполняется по следующей инструкции:

На потолочное перекрытие уложите пароизоляционный материал, крепится он строительным степлером, важно не забывать про нахлест в 10-15 см. Если вы хотите хорошо герметизировать стыки между слоями, то можно дополнительно проклеить их мягких двусторонним скотчем.
Насыпьте слой керамзита для утепления между балками чердака керамзит слоем не менее 15 см, толщина зависит от конкретной климатической зоны и особенностей конструкции дома

Затем можно уложить листы пенопласта или пеноплекса между перегородками, в таком случае теплоизоляция будет на высшем уровне.
Далее начните стелить гидроизоляцию, она тоже хорошо пробивается степлером, расстояние между скобами не меньше 10-15 см.
Затем подготавливаются перекладины с внутренней стороны обрешетки кровли. Постепенно поднимаясь вверх засыпайте керамзит. Работа несложная в целом, но она требует от вас внимательности и много времени.

Утепление стен керамзитом в каркасных и кирпичных домах

Один из способов утеплить керамзитом каменную стену.

Обычно каркасники утепляются легкими материалами с малым коэффициентом теплопроводности. К ним относится минеральная вата, пенопласт, и пеноизол. К применению сыпучей теплоизоляции прибегают крайне редко. Мотивацией для утепления стен керамзитом может стать его низкая стоимость. При монтаже нужно учитывать технические особенности этого материала:

• высокая плотность;
• высокая теплопроводность;
• низкое влагопоглощение наряду с очень низкой влагоотдачей.

В любом случае даже минимальная плотность материала создает серьезную нагрузку на стены

Поэтому помимо более прочного каркаса из бруса большего сечения, нужно особое внимание уделить внутренней и внешней черновой отделке каркаса, которые будут удерживать вес теплоизоляции

Керамзит в три раза хуже удерживает тепло, чем минеральная вата или пенопласт. Коэффициент составляет скромных 0,1-0,18 Вт/м*К, поэтому потребуется втрое толще слой, чем современных материалов. Кроме этого, керамзит, практически не впитывая влагу, все же постепенно накапливает ее в своей структуре. При этом воду он практически не выводит, и высушить его непросто. Чтобы предотвратить этот нежелательный процесс при утеплении стен керамзитом по технологии нужно укладывать пароизоляцию и гидроизоляцию.

Удерживать пар нужно не только потому, что он может впитаться в керамзит. Этот материал немонолитный, между фракциями остаются воздушные зазоры, сквозь которые воздух проходит беспрепятственно. Зимой из-за этого может даже образовывать наледь на стенах дома. Методика утепления каркасных стен керамзитом:

• внутренняя стена, которая удерживает теплоизоляцию;
• пароизоляция с проклеенными стыками так, чтобы образовался герметичный слой;
• керамзит;
• диффузионная мембрана (гидроизоляция);
• наружная стенка.

Утепление кирпичной стены керамзитом может осуществляться как во время возведения дома, так и по окончании работ. В первом случае керамзит засыпается между внутренней и наружной стеной по мере готовности ограждающей конструкции. Во втором случае потребуется построить дополнительную наружную стену в один кирпич. Для нее нужно залить отдельный фундамент. Керамзит засыпается в межстенное пространство.

Также возможно закрепить с наружной стороны дома массивный деревянный каркас, и зашить его шалевкой. Промежуток между шалевкой и кирпичом заполняется теплоизоляцией. В этом случае нужно исключить контакт керамзита с землей, постелив надежный слой гидроизоляции (рубероид или битумные рулонные материалы) или установив ограничители из брусков на необходимой высоте.

Вентилируемые фасады

Навесные вентилируемые фасады помогают утеплить стены и держать их в сухом состоянии. После установки вентфасада происходит интенсивное проветривание пароизоляционного слоя, что позволяет сэкономить на строительстве, изначально возводя стены меньшей толщины. Каркас изготавливают из алюминия, нержавеющей или оцинкованной стали. Крепежная конструкция допускает проведение монтажных работ независимо от времени года. Покрытие устойчиво к коррозии, прочность крепежных элементов сохраняется несколько лет.

Каркас крепят на несущую стену или перекрытие. В качестве утеплителя вентилируемого фасада используют только каменную вату. Материал помогает уменьшить объем тепла, поступающего в окружающее пространство. Теплоизоляция может выступать в роли изолятора звука. Стены на уровне цоколя можно утеплить пенополистиролом, материал создает термоизоляцию благодаря высокой степени влагонепроницаемости. Ширина зазора между стеной и самим утеплителем не превышает 50 мм, его нужно оставлять обязательно, чтобы создать восходящий вентилирующий поток воздуха, просушивающий материал после дождя или снега.

Мокрый утеплитель увлажнит несущую стену и увеличит риск ее преждевременного разрушения. С внешней стороны необходимо покрыть слой каменной ваты пароизоляционной ветрозащитной пленкой. Она предотвратит выдувание воздуха и частиц самого утеплителя. Перед тем как начать монтаж, необходимо перенести точку росы за внешние пределы здания. В этом случае утепленный вентилируемый фасад будет устойчив к атмосферным осадкам.

Внешняя отделка осуществляется при помощи пенополистирола, ламината, металла или сайдинга. Материалы можно сочетать друг с другом. Алгоритм действий:

• монтировка кронштейнов, позволяющих прикрепить каркас;
• установка опорного уголка (горизонтально, на уровне цоколя);
• крепление утеплителя с соблюдением смещения вертикальных швов;
• фиксация материала при помощи дюбелей-зонтиков (по 2-3 шт. на плиту);
• установка влагозащитной мембраны;
• окончательная фиксация утеплителя дюбелями (по 6-7 шт. на плиту);
• монтировка каркаса, позволяющего образовать зазор в несколько сантиметров.

Завершающий этап — облицовка поверхности (установка сайдинга, ламината или других материалов).

Вариант 2./> Колодцевая кладка или трёхслойное ограждение. Толщина несущей кирпичной стены – 38см.

1. лицевой кирпич
2. теплоизоляционная плита, в качестве которой может быть применён один из перечислямых материалов:

• пенополистирол марки ПСБ-С 25,
• экструдированный пенополистирол Тип 35,
• минераловатная плита URSA П30,

минераловатная плита ТехноБлок.
слой грунтовки глубокого проникновения ГЛИМС-Грунт и слой монтажного клеевого состава ГЛИМС-КФ.
кирпич полнотелый марки М100.
армирующая рамка из проволоки диаметром 4мм, класса Вр1.
штукатурный слой ГЛИМС-GS
слой финишной шпаклёвки ГЛИМС-ГИПС .

Вертикальные диафрагмы необходимо устраивать на расстоянии не более чем 1170мм, армирование вертикальных диафрагм необходимо выполнять через каждые 5 рядов кладки. Горизонтальные диафрагмы устраиваются на уровне опирания плит перекрытия, напуском тычковых кирпичей из внутреннего и наружного слоёв кладки. Под последними в швах кладки стен и по подстилающему слою цементного раствора укладываются арматурные связи в виде сварных сеток из проволоки класса Вр-1, диаметром не более 4мм, служащие одновременно и опорой кирпича в процессе устройства диафрагм.

Технология монтажа

Работы по внутристенному утеплению не всегда возможно провести самостоятельно — некоторые материалы требуют специального оборудования. Выбирая подходящий утеплитель, рекомендуется изучить технологию монтажа.

Минеральная вата

Материал используется совместно с пароизоляционным, при это монтаж начинают с обрешетки.

Работа проводится в следующей последовательности:

• оформление стены пароизоляционной пленкой;
• создание каркаса;
• укладка утеплителя плотным слоем;
• обработка швов, оклейка пароизоляционными обоями.

Минвата — это не окончательная отделка. Ее зашивают вагонкой, панелями, гипсокартоном.

Укладка минваты.

Экструдированный пенополистирол

Утепление дома из кирпича экструдированным пенополистиролом возможно выполнить самостоятельно, подготовив необходимые инструменты.

Пошаговая инструкция:

• очистка стен от пыли, выравнивание штукатуркой, грунтовка;
• наклейка пенополистирола специальным клеем (швы смещаются);
• заполнение стыков строительной пеной — после застывания излишки срезают канцелярским ножом;
• накладывание армирующей сетки.

Как и в прошлом случае, остается финишная отделка. На армирующую сетку наносится штукатурный слой, после чего выполняется покраска либо наклеивание обоев.

Схема утепления стен внутри помещения.

Пенопласт

Легкость монтажа своими руками — одно из преимуществ пенопласта. Однако допустить ошибки легко, а это чревато нарушением теплоизоляционных свойств материала. Наилучший результат достигается при использовании подготовленного пенопласта (загрунтованного и просушенного).

Выполнение работы по шагам:

• очистка кирпичей от пыли, грунтовка (желательно использовать средство глубокого проникновения);
• нанесение разметки основания;
• наклейка плит пенопласта клеем;
• выравнивание поверхности кельмой;
• заполнение монтажной пеной стыков;
• фиксация плит 3-5 грибками из пластика.

Монтаж утеплителя на этом не заканчивается. После высыхания клея и монтажной пены нужно оформить пенопласт армирующей сеткой, используя плиточный клей. Далее выполняется грунтовка и покраска стен, т. е. финишная отделка.

Выполнение работ с пенопластом.

Пенополиуретан

Напыляемый пенополиуретан практически невозможно нанести самостоятельно. Монтаж проводится особым образом: сооружение обрешетки и распыление состава между направляющими. Только после высыхания смеси приступают к обшивке и финишной отделке.

Нанесение напыляемого пенополиуретана на кирпичные стены.

Пенофол

Тонкая строительная фольга проста в работе, при этом стены из кирпича не обрабатывают ничем. Нужно сделать обрешетку и закрепить строительным степлером пенофол. Фольга направлена внутрь помещения. Поверх утеплителя вновь выполняется обрешетка, а затем обшивка. Это может быть вагонка, ПВХ-панели, гипсокартон.

Утепление кирпичных стен пенофолом.

Теплая штукатурка

Преимуществом теплой штукатурки является сохранение площади помещения. Не обходится и без недостатков, основной — трудоемкий процесс монтажа.

Состав наносится в несколько этапов:

• нанесение тонкого слоя из жидкой смеси, который скрывает дефекты на стене;
• поэтапная грунтовка густым раствором — толщина пласта составляет от 0,6 см;
• жидкая смесь из цемента или клея.

Отделку проводят после высыхания состава. Теплая штукатурка предполагает выравнивание стен, поэтому дополнительные работы не требуются.

Использование теплой штукатурки.

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток. Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

1. Кладка стены толщиной в один кирпич (250 мм)

2. Кладка стены толщиной в полтора кирпича (380мм)

3. Кладка стены толщиной два кирпича (510мм)
