Колпак на трубу дымохода: отличие от дымника, козырька и флюгарки, чертежи и схемы, как сделать своими руками

Изготовление колпака своими руками

Наиболее распространённым и универсальным вариантом является прямоугольный колпак с четырьмя скатами. Такое изделие несложно приобрести, но сделать своими руками можно более простой, но не менее эффективный полукруглый вариант.

Полукруглый дымник прост и удобен в эксплуатации

Для этого понадобятся лист оцинкованного металла толщиной от 1 мм, заклёпки, ножницы по металлу. Комплекс приспособлений дополняет маркер для проведения разметки. Предварительно определяют размеры конструкции и делают чертёж в натуральную величину на картоне. Сделать чертёж можно самостоятельно или же взяв за основу готовую схему и скорректировав её параметры.

Для полукруглого дымника можно использовать чертеж скатной конструкции, изменив форму крышки

Комплекс работ по изготовлению дымника предполагает следующие этапы:

1. Из листа металла вырезают прямоугольник, который станет полукруглой крышей дымника. Для этого на металл переносят чертёж и ножницами вырезают элемент.

2. Из того же металла нарезают полосы, из которых будет собираться каркас для крепления колпака на трубу. Ширина полос должна быть около 10 см, а длина зависит от размеров дымохода.

3. Конструкцию собирают по чертежу, скрепив заклёпками или сваркой каркас и вертикальные стойки. Затем сгибают прямоугольный лист, фиксируют его с двух сторон к каркасу.

Видео: изготовление дымника

Сделать колпак на дымоходную трубу своими руками несложно, но важное значение имеет точное определение параметров изделия. Качественные материалы также являются залогом создания долговечной конструкции

Особенности использования дефлектора

Колпаки на трубы, что отводят продукты сгорания твердотопливного котла, печи или камина необходимо правильно установить. Грамотная организация процесса отвода дыма и копоти — это не только забота об окружающей среде и отопительных приборах, но и вопрос безопасности для человека.

Дефлектор для дымоотвода

Правила применения устройств включают такие положения:

1. Для того чтобы закрепить дефлекторы с круглым сечением на газоходе котла, что имеет прямоугольную или квадратную форму, необходимо использовать переходной патрубок.
2. Если дымоотводы котла или камина имеют слишком большое сечение, к дефлектору необходимо подсоединять специальные ножки – подпорки из стали.
3. Переход от кирпичного дымоотвода котла или печи к круглому сечению дефлектора выполняется исключительно после напуска кирпичной кладки.
4. Запрещено устанавливать дефлекторы на трубы газового котла.

Запрет на монтаж дефлектора на дымоотводящие каналы газового котла регулируется СНиП 2.04.05 «Устройство дымовых и вентиляционных каналов».

Выводы: Важным элементом каждой системы отопления является дымоотводящий канал. Дефлектор на дымоотвод устанавливается на трубы, выводящие продукты переработки топлива твердотопливных котлов и печей, и способствует увеличению тяги в канале. Эффективное устройство для улучшения работы отопительного прибора можно изготовить и установить своими руками. Запрещено использование данной конструкции для дымовых труб газового котла.

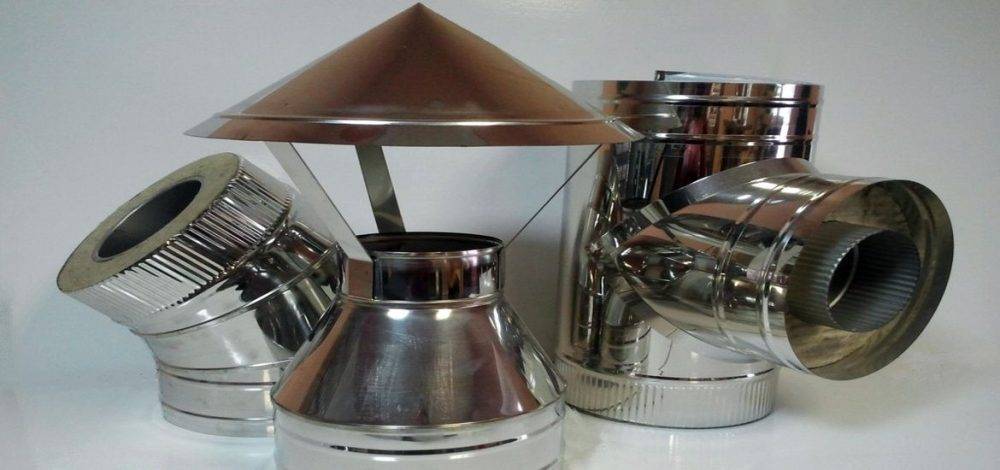

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

• Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.

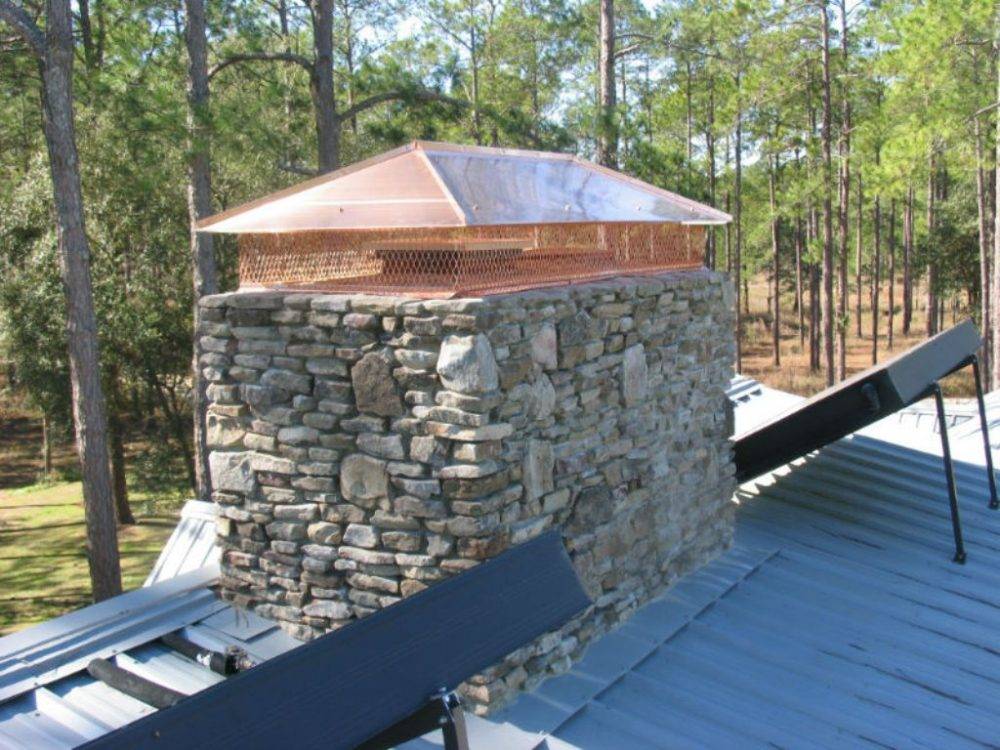

• Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
• Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
• Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

Основные виды

В специализированных магазинах предлагается много вариантов конструкций. Какой дефлектор лучше на дымоход подобрать, будет зависеть от типа котла. Очень часто простые модели делаются собственноручно в целях экономии. К числу наиболее популярных отражателей относятся следующие приспособления:

1. ЦАГИ считается наиболее популярным устройством. Он отличается цилиндрической формой. Изготавливают такой отражатель из нержавеющей стали либо оцинковки. По типу соединения бывает ниппельным и фланцевым. Основное преимущество — удобное расположение для вывода воздушных масс через вентиляционные каналы, что улучшает тягу. Через такую конструкцию дым быстро выходит из дымохода. Среди недостатков — сложность в изготовлении.
2. Круглый Волпер очень похож на ЦАГИ, но у него есть отличия в верхней части. Там устанавливается защитный козырек от различных загрязнений и осадков. Наиболее актуальная модель для бань, изготавливается из нержавейки, оцинковки и меди.
3. Отражатель Григоровича — самый доступный вариант, поэтому его часто делают своими руками. Несложная конструкция состоит из верхнего и нижнего цилиндров, конуса, патрубков и кронштейнов для фиксации. Простота устройства — его главное преимущество, а минусом считается высокое расположение зонта, что способствует боковому задуванию дыма.
4. Н-образной формы отражатель подходит для установки с трубными отрезками, что позволяет ему выдерживать максимальные ветровые нагрузки. Главные детали устройства монтируются в виде буквы Н. Такая особенность не дает загрязнениям и атмосферным осадкам попасть в трубу благодаря горизонтальному расположению патрубка. Вертикально устроенные боковые элементы улучшают внутреннюю тягу, в результате чего дым одновременно выводится в разных направлениях.
5. Флюгер — это устройство с вращающимся корпусом, зафиксированным в верхней части дымохода. Его изготавливают из нержавейки либо углеродистой стали. Козырьки, рассекающие воздушные потоки ветра, призваны улучшить тягу в дымоходе. Они также служат защитой котлов и печей от загрязнений, попадающих извне. Минусом устройства является недолговечность подшипников, способствующих движению козырьков.
6. Тарельчатый отражатель можно также отнести к наиболее простым и доступным дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу. Чтобы в трубу не попадали загрязнения и осадки, устройство оснащено специальным козырьком. В его нижней части есть колпак, направленный в сторону трубы. Внутренняя тяга улучшается в два раза за счет узкого и разреженного канала, куда попадают воздушные массы.

https://youtube.com/watch?v=o_lx1BefbbM

Некоторые из моделей можно изготовить самостоятельно. Для этого необходимо иметь рабочие чертежи с указанными размерами. Нужные значения можно получить после замеров внутреннего диаметра дымоотводной трубы. Если в параметрах будут неточности, тогда возникнут сложности при монтаже устройства и в процессе его дальнейшей эксплуатации.

Монтаж изделий выполняют двумя способами — на отрезок трубы или на дымоход. Первый вариант наиболее удобен, поскольку предварительные работы можно сделать внизу, а не на крыше, что более безопасно. Заводские изделия чаще всего оснащены нижним патрубком, что облегчает задачу. Его просто одевают на трубу и фиксируют металлическими хомутами.

Из-за чего происходит задымление помещения

Прежде, чем выполнять монтаж колпака на дымоход, следует понять основные причины задымления.

Основной причиной служит проникновение уличного ветра в трубу. Он служит упором, в который упирается поднимающийся по трубе дым. В итоге происходит снижение тяги, что приводит к тому, что в трубе остается часть продуктов сгорания.
Неправильно подобранный диаметр трубы. При низкой проходимости может происходить стремительное накапливание дыма в трубе. Это становится причиной возврата дыма в помещение.
При неправильном расположении и высоте трубы дымохода, над поверхностью крыши строения происходит снижение тяги. Это связано с тем, что на дым оказывают влияние внешние природные факторы.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;
• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Вариант переходника для прямоугольного дымохода

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки. Рекомендуется брать алюминиевые, так как с ними легче работать

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

1. металлическую заготовку согните по чертежным линиям;
2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.

Аргументы против установки колпака

Ознакомление с ними усложняет принятие окончательного решения, но о них следует знать. Только полная информация дает возможность сделать оптимальный выбор с учетом максимального количества различных факторов.

Колпак может создавать препятствие тяге

Это предупреждение имеет право на существование только в одном случае – колпак посажен очень низко, размеры щелей по периметру меньше диаметра трубы дымохода. Такое встречается очень редко, никто колпаком сознательно не закрывает дымоход.

Колпак может создавать препятствие тяге только если посажен слишком низко

На колпаке может намерзать конденсат и частично или полностью блокировать отверстие

К сожалению, такие случаи бывают нередко. Все зависит от климатических условий зоны расположения строения, коэффициента полезного действия котла и физических характеристик топлива. Если с первым фактором все понятно, то на двух последних следует остановиться подробнее.

Строительные нормы и правила строго регламентируют температуру выходящих из дымохода газов. Она не должна быть меньше +120°С, только при таких условиях исключается появление конденсата. Но современные отопительные котлы имеют очень высокий КПД, это значит, что максимальное количество тепловой энергии передается теплообменнику, соответственно, температура выхода газов низкая. Ни один котел не выдерживает рекомендованные значения, все они обогревают внутренние помещения, а не улицу.

Конденсат в дымоходе
Вывод – конденсат будет не только на колпаке, но и на той части дымохода, где температура ниже установленных норм. Это всегда следует учитывать при попытках накрывать дымоходы дополнительными элементами.

Как устранить конденсат в дымоходе

Количество конденсата зависит от типа и характеристик топлива

Если котел топить влажными дровами, то конденсат придется ежедневно собирать в десятилитровые емкости, а если качественным природным газом, то он почти полностью отсутствует.

Если в печи или камине применяется твердое топливо, важно, чтобы оно было сухим

Колпаки быстро прогорают, их приходится часто менять

Если изделия сделаны из некачественного и незащищенного от коррозии металла, то да, срок их службы не превышает 3–5 лет. Но сегодня в таких целях применяется или оцинкованная или легированная тонколистовая сталь. Время эксплуатации качественной нержавейки практические неограничен.

Колпаки из нержавейки имеют длительный срок службы

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа) Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.
